Vzdialenosť medzi kanalizačnými studňami a ostatné
Účelom tohto článku je spísať základné požiadavky na rozmery a vzdialenosti, ktoré treba dodržiavať pri položení drenážneho systému. Musíme zistiť, aká je minimálna vzdialenosť medzi kanalizačnými šachtami, aká je veľkosť ochranného pásma čističky a aký je priemer kanalizačného potrubia. Tak choď.
Zdroje informácií
Hlavným zdrojom informácií pre nás bude Štátny stavebný výbor ZSSR, SNiP 2.04.03-85, prijatý v roku 1986. Reguluje pokladanie vonkajších kanalizačných sietí a výstavbu súvisiacich štruktúr.
Je zvedavé: takmer súčasne s ním bol prijatý SNiP 3.05.04-85, ktorý opisuje požiadavky na výstavbu vonkajších vodovodných a kanalizačných sietí. Ak sa prvý dokument venuje hlavne návrhu odpadových systémov, druhý sa zameriava na použité materiály a technológiu inštalácie.
Budeme musieť zhromaždiť nejaké informácie v inom dokumente - kódexe pravidiel SP 32.13330.2012. Toto je aktualizovaná verzia SNiP 2.04.03-85 schválená v roku 2013, ktorá nezrušuje jeho účinok, ale zavádza niektoré dodatky k textu.
studne
Začnime s požiadavkami na umiestnenie vrtov. Aby sme to mohli urobiť, budeme musieť začať skúmaním ich typov.
Typy a účel

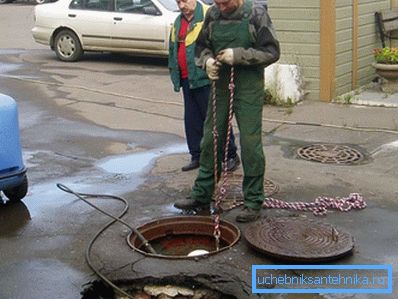

- Kontrolné studne slúžia na kontrolu práce kanalizácie a hlavne na čistenie v prípade nevyhnutných blokád.

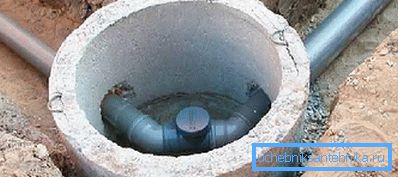

- Rotary - vykonávajte rovnakú funkciu v bodoch zmeny smeru pohybu zásob. Akékoľvek ohýbanie rúr je vždy miestom zvýšeného rizika; prístup k nej úplne vyrieši tento problém, čo vám umožní vyčistiť upchatie, keď k nemu dôjde.
- Diferenciálna kompenzácia sklonu. Nadbytočná zaujatosť nie je menej škodlivá pre prácu odpadového systému ako jej absencia: príliš rýchly pohyb výtoku vedie k tomu, že tuhé frakcie sa hromadia v potrubí a postupne znižujú jeho odstup.
- Huby sú vybavené na spojoch potrubí.
umiestnenia

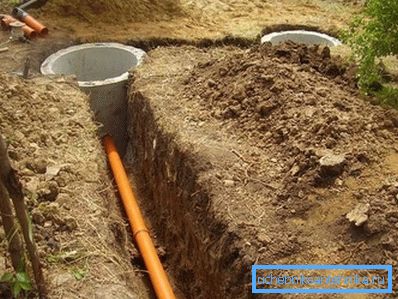

Najmenšia vzdialenosť medzi kanalizačnými šachtami podľa SNiP pre šachty závisí od veľkosti rúry, ktorá ich spája.
| Priemer, mm | Najkratšia vzdialenosť, m |
| 150 | 35 |
| 200 až 450 | 50 |
| 500 - 600 | 75 |
| 700 - 900 | 100 |
| 1000 - 1400 | 150 |
| 1500 - 2000 | 200 |
| Viac ako 2000 | 250 - 300 |
Nodálne studne, ako je ľahké uhádnuť, sú vybavené na všetkých miestach, ktoré spájajú kanalizačné potrubia; rotačné - kde rúrka mení smer. Okrem toho by mali byť v projekte stanovené v miestach zmeny svahu alebo úseku.
rozmery
Časť okrúhleho vrtu je opäť určená časťou potrubia:
- Do 600 mm - 1 m;
- 700 mm - 1,25 m;
- 800 - 1000 mm - 1,5 m;
- 1200 mm - 2 m.
Avšak: s hĺbkou väčšou ako 3 m je najmenší priemer 1,5 m.
Výška pracovnej časti studne (z misky alebo police na veko) sa zvyčajne rovná 1800 mm. Je jasné, že inštrukcia nie je vždy použiteľná: terén môže vynútiť zvýšenie alebo zníženie hĺbky. Ak je 1,2 metra alebo menej, prierez sa zvyšuje s ohľadom na vyššie uvedené hodnoty o 300 mm; pričom by nemala byť menšia ako jeden meter.
Krky nie sú vyrobené na 700 mm; pri použití veľkých rúr by mali preskočiť čistiace nástroje.
skúmavky
Pri pokládke drenážneho systému by mali byť založené na nasledovných najmenších hodnotách veľkostí potrubí:
| Objekt | Najmenší priemer, mm |
| Vnútorná štvrťročná rezidenčná a priemyselná sieť | 150 |
| Uličná sieť pre domáce a priemyselné využitie | 200 |
| Vnútroštvrťová búrka | 200 |
| Streamová sieť | 250 |
| Intra štvrťročná a ulicová sieť v osadách s objemom vypúšťania menej ako 300 m3 za deň | 150 |
Okrem toho SNiP reguluje sklon potrubia.
Je to dôležité nielen pre vonkajšie siete: tieto hodnoty by sa mali dodržiavať pri položení vnútorných kanálov rukami.
- Pre rúry s priemerom 50 mm je optimálny sklon 0,035 (3,5 cm na lineárny meter).
- Za 110 - 0,02.
- 150 až 0,01.
- 200 - 0,008.
Zóny sanitárnej ochrany
Ich veľkosť je určená tak typom konštrukcie, ako aj jej výkonom.
| štruktúra | Veľkosť sanitárnej ochrany v metroch s kapacitou tisíc m3 / deň | |||
| Až 0,2 | 0,2 - 5 | 5 - 50 | 50 až 280 | |
| Pole filtra | 200 | 300 | 500 | - |
| Poľnohospodárske zavlažovacie pole | 150 | 200 | 400 | - |
| Biologický rybník | 200 | 200 | 300 | 300 |
| Čerpacia stanica | 15 | 20 | 20 | 30 |
Aká by mala byť vzdialenosť od kanalizácie do suterénu chaty?

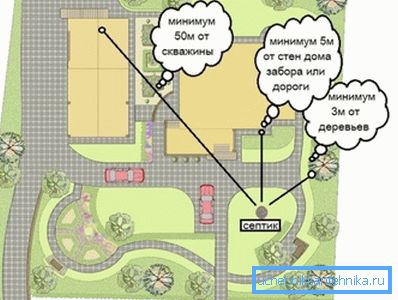

Tu sú parametre, ktoré treba dodržiavať pri navrhovaní samostatnej kanalizačnej siete pre súkromný dom (kapacita - menej ako 15 kubických metrov za deň).
- Sanitárna ochranná zóna podzemného filtračného poľa je 15 metrov.
- Pre filtračný výkop alebo pieskový a štrkový filter je to 25 m.
- Septik môže byť postavený 5 metrov od základne a filtračný vrt môže byť postavený na 8.
Otočí, hĺbka
Aký je najmenší polomer otáčania kolektorového potrubia?
- S prierezom do 1200 mm sa rovná priemeru potrubia.
- Ak je rúrka hrubšia ako 1200 mm, minimálny polomer zatáčania sa rovná jej piatim priemerom.
Dôležité: v druhom prípade by inšpekčné jamy mali byť postavené na začiatku a na konci krivky otáčania.
Aká je minimálna hĺbka, ktorú môžete položiť na kanalizáciu?
Hodnota je určená predovšetkým hĺbkou zmrazovania pôdy a skúsenosťami s prevádzkou kanalizačných sietí v regióne.

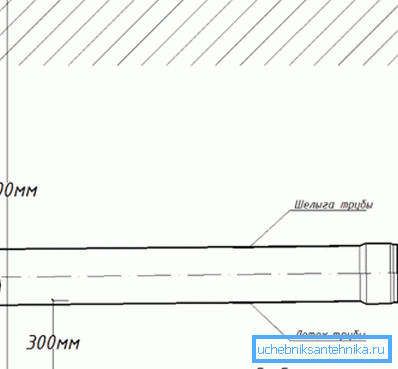

Ak nie sú k dispozícii žiadne prevádzkové údaje, minimálna hĺbka kanalizačného potrubia je:
- S prierezom do 500 mm - 0,3 m nad hĺbkou zamrznutia pôdy;
- S väčším prierezom - 0,5 m nad úrovňou mrazu.
V oboch prípadoch nesmie byť vzdialenosť od vrcholu rúry k povrchu zeme alebo značka nulovej úrovne menšia ako 0,7 m. Cena porušenia tohto pravidla je zvýšená pravdepodobnosť zamrznutia potrubia pri špičke mrazu a poškodenia prechádzajúcimi vozidlami. Ak je z nejakého dôvodu nepraktický stav, potrubia sú uložené v betónovom tanieri a dodatočne izolované.
záver
Dúfame, že materiály ponúkané čitateľovi mu pomôžu pri návrhu a sebestačnosti. Ako obvykle, video v tomto článku obsahuje ďalšie tematické informácie. Veľa šťastia!
