Vonkajšie kanalizačné siete: štruktúra a regulačné

Ako odpadový systém funguje mimo domu? Aké materiály sa používajú na jej výstavbu? Existujú nejaké stavebné predpisy pre vonkajšie kanalizačné siete? Pokúsme sa to prísť na to.

Zariadenie: skoro zložité

Po prvé, zistíme, ako všetko funguje.

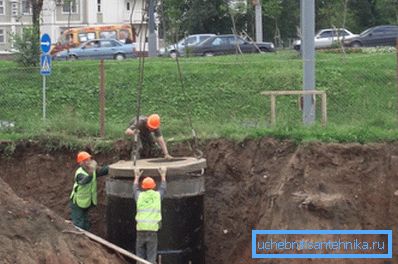

Po opustení kanalizačného systému doma tekuté odpadové vody vstupujú do studne. Typické zlúčeniny z dobre steny s vydaním je veľmi jednoduchý: rúrka prechádza otvorom v železobetónového kruhu; vchod je zapečatený cementovou pieskovou maltou.

Spodok studne je betónový podnos, ktorý nasmeruje odtoky na spojovacie potrubie medzi jamkami. Spravidla počet vrtov zodpovedá počtu vchodov do bytového domu. Smer pohybu odpadových vôd je zvolený s prihliadnutím na reliéf terénu.

Kapitán Obviousness naznačuje, že pri absencii svahu alebo potrebe vynútenia kanalizácie smerom k výške terénu môže byť pohyb odtokov dosiahnutý zmenou hĺbky vrtov. Okrem toho sú v niektorých prípadoch tlakové kanalizácie; Čerpadlá na fekálie sú zodpovedné za regeneráciu odpadových vôd.

Pri prúdení odpadových vôd sa zvyšuje priemer potrubia, ktoré spájajú jamky. Všetky výpuste okresu alebo niekoľkých okresov mesta sú kombinované v zberateľovi - najväčšom potrubí, ktorý nesie obsah do čistiarne. Tam je odpadová voda filtrovaná, dezinfikovaná a vypúšťaná do reliéfu alebo do akéhokoľvek miestneho vodného útvaru.

Aké materiály sa používajú pri výstavbe rôznych kanalizačných zariadení?

• Tradičný materiál pre steny studní - červené keramické tehly - asi pred pol storočím boli vymenené železobetónové krúžky; teraz sa postupne nahrádzajú polyetylénovými a polypropylénovými jamkami.
• Rúry sú vyrobené z liatiny a plastov - polyetylén, polypropylén a polyvinylchlorid. Azbestový cement, keramika a železobetón sa menej bežne používajú.

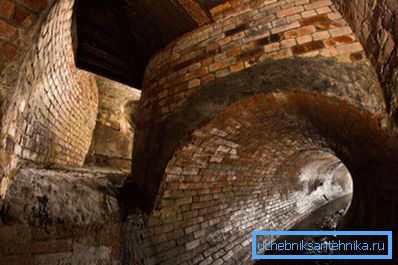

• Na výstavbu kolektorov sa používajú železobetónové a keramické rúry. Okrem nich sa v mnohých mestách nachádzajú zberače s tehlovými oblúkmi a monolitickými železobetónovými konštrukciami.

Regulačné požiadavky

Musíme študovať dva dokumenty, ktoré priamo súvisia s témami, ktoré nás zaujímajú.

1. SNiP na externých vodovodných a kanalizačných sieťach má číslo 3.05.04-85 a bol uvedený do prevádzky v roku 1986.
2. Okrem toho sa kladenie vonkajších kanalizačných sietí riadi súborom pravidiel SP 32.13330.2012. Je vyhlásená ako aktualizovaná verzia SNiP 2.04.03-85 vydaná súčasne s predchádzajúcou.

Vyberte kľúčové body z textu.

SNiP 3.05.04-85

Umiestnenie vonkajších sietí zásobovania vodou a odpadových vôd pomocou zvonovitých rúr na teréne so sklonom sa vykonáva s orientáciou smerom nahor na svahu zásuvky.

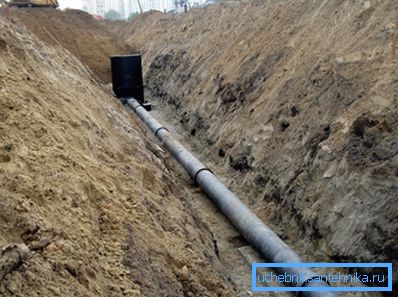

Rovnosť priesakovej kanalizácie medzi jamkami sa skontroluje s odstupom zrkadla. Horizontálna tolerancia nie je väčšia ako štvrtina priemeru alebo nie väčšia ako 5 cm na každej strane; zvislé odchýlky nie sú povolené. Kontrola každej časti sa vykonáva dvakrát - pred a po naplnení potrubia.

Odchýlka od hornej konštrukčnej polohe kanalizačného potrubia, môže byť väčšia ako 30 mm, bez ohľadu na dĺžku časti.

Potrubné tvarovky sú pri kladení vycentrované, takže šírka medzery je konštantná.

Počas prestávok pri pokládke sú konce rúrok tlmené.

Spojky s tesniacimi uzávermi nemôžu byť spojené zmrazené.

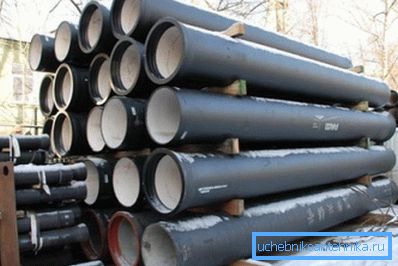

Liatinové rúry

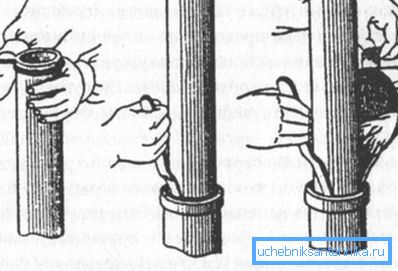

Prípojky prírubovej rúrky z liatiny sú utesnené káblom (dechtovým alebo bitúmenovaným konope). Je žiaduce chrániť tesnenie s azbestovým cementovým zámkom. Okrem toho sú povolené tesniace a gumové o-krúžky.

Hĺbka vloženia zásuvky je upravená dokumentom.

Azbestové cementové rúry

Veľkosť medzery medzi koncami spojených rúr je:

• S priemerom do 300 mm - 5 mm.
• S priemerom nad 300 mm - 10 mm.

Pred pripojením káblovej spojky by mala byť značka označujúca počiatočnú a pracovnú polohu spojky.

Spoje azbestocementovej časti s liatinovou liatinou sú vyrobené z liatinových kovaní.

Betónové a železobetónové rúry

Používajú sa predovšetkým pre kanalizačné kanály.

Veľkosť medzery medzi koncovou plochou a ťahovým povrchom v zásuvke je:

• Pre tlakové splašky s priemerom do jedného metra - 12-15 mm, nad metrom - 18-22.
• Pre voľne prúdové kanalizácie s priemerom 700 mm - 8-12 mm, nad 700 mm - 18-22.
• Pri spojení švíkov - až do 25 mm bez ohľadu na priemer.
• Spôsoby tesnenia kĺbov sú podobné tým, ktoré sú opísané pre liatinové rúry - s jednou zmenou: odporúča sa použitie len polysulfidových tmelov. Hĺbka vkladania je v tomto prípade tiež regulovaná:

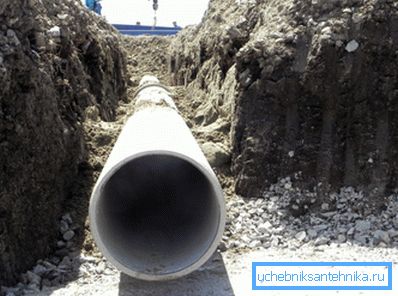

Upozornenie: Pri odtokových potrubiach môže byť zásuvka plne utesnená cementovou vrstvou B7.5. Pri príprave roztoku vlastnými rukami sa odoberie 5,24 dielov piesku na 1 diel cementu.

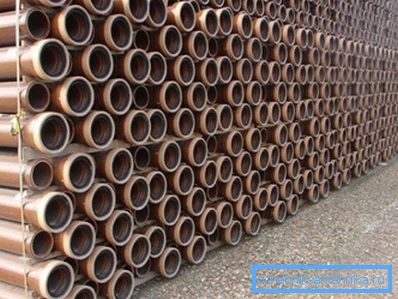

keramika

Medzera medzi koncami s priemerom do 300 mm je 5-7 mm, s veľkými priemermi - 8-10.

Na uzatváranie zásuviek je možné použiť:

• Už je nám známy kabol so zámkovým zariadením z cementovej malty triedy B7.5.
• Asfaltový tmel (pri teplotách odtokov nie vyšších ako 40 ° C).
• Polysulfidové tesniace materiály.

Pokyny na výber hĺbky tesnenia nájdete tu:

plasty

V posledných rokoch plastové kanalizačné systémy v podstate nútili konkurujúce riešenia, aby vytvorili priestor. Hlavným dôvodom popularity je cena: povedzme, PVC rúrky sú lacnejšie ako liatina 3-5 krát.

Pokyny pre inštaláciu v SNiP sa týkajú rúrok vyrobených z polyetylénu a polyvinylchloridu.

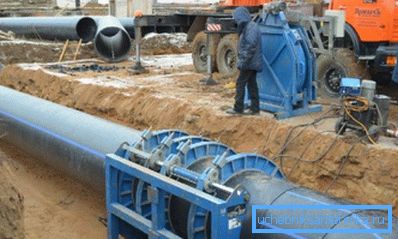

• Spoje polyetylénových potrubí sa vyrábajú metódou kontaktnej zváracej hlavice alebo zásuvky. Zároveň nie je možné prepojiť rôzne typy polyetylénu (HDPE a LDPE).

• Výstavba vonkajších vodovodných a kanalizačných sietí pomocou polyetylénových rúrok a tvaroviek sa môže uskutočňovať pri teplotách nižších ako +10 ° C. Pri studených podmienkach sa zváranie uskutočňuje v ohrievanej miestnosti (napríklad v mobilnom stane s dieselovým vyhrievaním).
• Zváracie miesto musí byť chránené pred prachom a stykom so snehom alebo dažďom.
• PVC potrubie spojené lepidlom alebo gumovými tesneniami. Na lepenie použitého lepidla gipk-127. Miesto lepenia by nemalo byť vystavené mechanickému namáhaniu počas 15 minút; hydraulické skúšky sa vykonávajú najskôr za deň.

Dôležitý bod: teplota, pri ktorej sa spájanie vykonáva, je tiež obmedzená. Mal by byť +5 - +35 stupňov.

test

Ako sa testujú vonkajšie vodné a kanalizačné siete?

Tlakové potrubia sa testujú hydraulicky čerpaním vody. Avšak, ak existujú technické ťažkosti s jeho predložením, niektoré potrubia môžu byť testované letecky.

V akých prípadoch sú povolené pneumatické testy?

• S pracovným tlakom azbestocementového, železobetónového a liatinového potrubia do 5 atmosfér.

• S pracovným tlakom podzemných oceľových rúrok do 16 atmosfér, nad zemou - až 3. Avšak kladenie odpadových vôd z oceľových rúrok je najčastejšou výnimkou.

Odkaz: pretlak 1 atm (1 kg / cm2) zvyšuje vodný stĺp do výšky 10 metrov. Tak, vzduch môže byť testovaná tlaková kanalizácia s výškovým rozdielom až 50 metrov.

Testy sa vykonávajú v dvoch fázach:

1. Po spájaní všetkých kĺbov a čiastočnom naplnení pôdy (až do polovice vertikálneho priemeru). V tejto súvislosti musí byť k dispozícii na kontrolu.
2. Po záverečnom zásahu sa vykoná opakovaná skúška - už za prítomnosti zákazníka a zástupcov prevádzkovej organizácie.

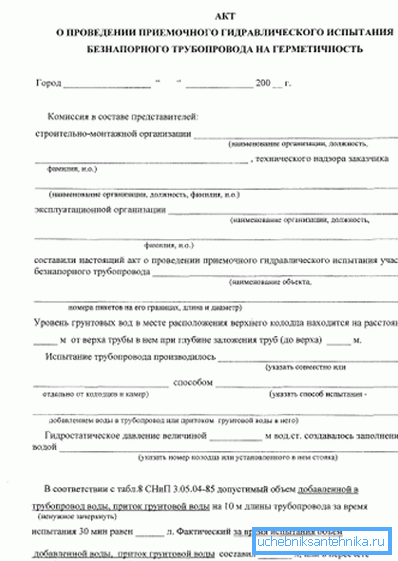

Čo s beztlakovými potrubiami, ktoré obsahujú najmä odpadové vody?

Ak chcete zjednodušiť formulácie uvedené v dokumente, test úniku sa môže vykonať dvoma spôsobmi:

1. Pri nízkych hladinách podzemných vôd (v suchých zeminách) je potrubie naplnené vodou. Jeho úroveň by nemala počas testu klesať.
2. Pri vysokej podzemnej vode, naopak nedostatok vody v potrubiach naznačuje tesnosť.

Podľa dohody s odberateľom môže byť testovanie potrubia selektívne.

SP 32.13330.2012

Aké požiadavky musí splniť vonkajšia kanalizácia podľa SP 32.13330.2012?

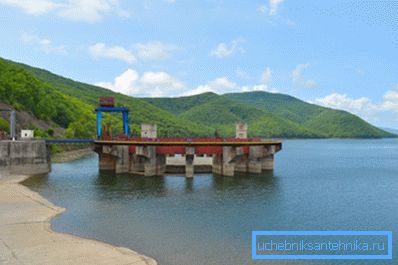

Pri navrhovaní kanalizácie by sa mala zvážiť možnosť využitia spracovaných odpadových vôd na dodávku vody na výrobu a zavlažovanie poľnohospodárskej pôdy alebo terénne úpravy.

Pri pripájaní sa k kanalizačnej sieti podnikov mimo ich územia sú konštruované kontrolné studne.

V niektorých prípadoch je potrebné zabezpečiť inštaláciu odpadového merača:

• Ak podnik nemá centralizované zásobovanie vodou alebo je zásobovaný vodou z viacerých zdrojov;

• Ak výrobný proces znamená nerovnováhu medzi spotrebou vody a vypúšťaním viac ako päť percent.

Je povolené kombinovať kanalizácie viacerých podnikov, ale až po prechode kontrolnými jamkami.

Stupeň čistenia odpadových vôd je regulovaný komunálnymi službami. V prípade nesúladu odpadových vôd s týmito požiadavkami je práca na ich predbežnej úprave pridelená podniku.

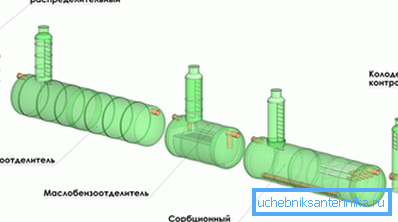

Odtoky z niektorých území nie je možné vyprázdniť do kanalizácie bez predchádzajúceho čistenia.

Zoznam obsahuje:

• Priemyselné zóny podnikov;
• carpool;
• Čerpacie stanice;
• Stavby;
• Autobusové stanice a parkoviská;
• Obchodné centrá;
• Sklady.

Na zabezpečenie plynulého fungovania kanalizačného dokumentu sa odporúča rad opatrení:

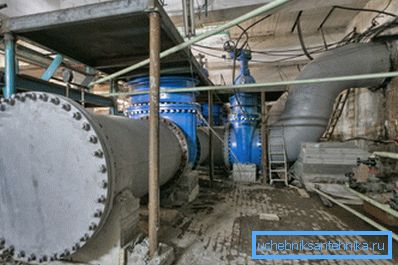

1. Duplikácia zdrojov energie v tlakových oblastiach. Ako záložný zdroj možno použiť ako samostatnú elektráreň alebo batériu.

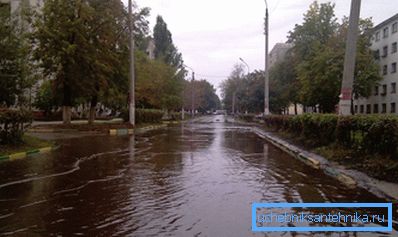

2. Duplikácia komunikácií a zariadenia obtokových liniek na vyriešenie problému výbojov salva.
3. Nádržky vyrovnávacieho zariadenia zariadenia, opäť naplnené výpuste salva a neskôr čerpané v normálnom režime.
4. Sekcia kanalizácie s možnosťou odstavenia z prevádzky pre opravu alebo údržbu.

Najmenšie priemery potrubí na gravitačné odvodňovanie určuje servisný objekt:

záver

Dúfame, že informácie a regulačné odkazy budú pre čitateľa užitočné. Ako zvyčajne, ďalšie materiály o vonkajšej odpadovej vody nájdete vo videu v tomto článku. Veľa šťastia!
