Vonkajšie kanalizácie: ako rýchlo a lacno vybudovať

Systém odstraňovania odpadových vôd zo súkromnej obytnej budovy, na rozdiel od bytu, sa skladá z troch hlavných prvkov. Jednou z nich je vonkajšia kanalizácia. Napriek zjavnej jednoduchosti má inštrukcia na kladenie vonkajšieho potrubia veľa nuancií a vlastností, ktoré budú uvedené nižšie.

Použité materiály

Pred začatím inštalácie vonkajšej kanalizácie je potrebné určiť materiál, z ktorého sú potrebné kanalizačné potrubia, armatúry a armatúry.

Momentálne použité:

• liatina - potrubia zvážia pomerne veľa, majú hrubý vnútorný povrch, ktorý prispieva k vytvoreniu blokov kanalizácie a pre inštaláciu vyžadujú použitie špecializovaných technických zariadení;
• betón - masívne budovy, ktoré sa zriedka používajú na výstavbu jednotlivých vonkajších kanalizačných sietí;
• keramika - Dobrá voľba, ale výrobky sú príliš krehké a môžu sa poškodiť v procese kladenia;
• azbestocement - rúrky vyrobené z nej sú tiež pomerne krehké a prakticky neboli v poslednom čase používané kvôli vzhľadu modernejších materiálov;
• plastický;
• GRP.

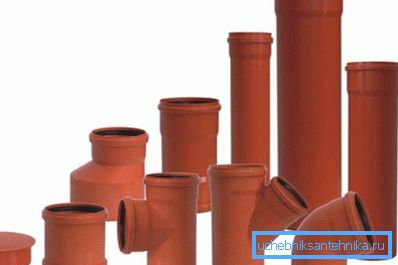

Plast je obzvlášť populárny.

Také potrubia a tvarovky:

• mať malú hmotnosť;
• mať dobrú silu;
• odolné voči chemikáliám;
• pre inštaláciu nevyžaduje špeciálne zariadenie;
• hladký vnútorný povrch zabraňuje upchávaniu;
• materiál je schopný vydržať nízke okolité teploty.

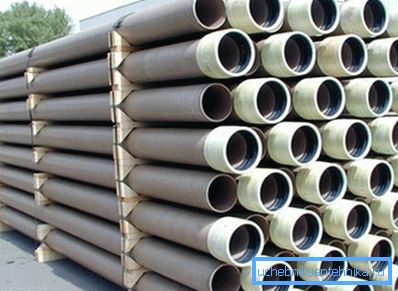

Pokiaľ ide o sklolaminát, je možné použiť aj externé odpadové potrubie tohto materiálu, ale cena takýchto častí bude oveľa vyššia.

Existuje niekoľko typov plastových rúrok:

• polypropylén;
• polyetylén;
• polyetylénchlorid - najlepšia alternatíva, pretože môže vydržať nízku teplotu okolitého vzduchu a kvapalinu s vysokou tečúcou kvapalinou.

Tip! Pre inštaláciu kanalizačného potrubia spájajúceho vnútornú kanalizáciu so septikom stačí použiť plastové výrobky s priemerom 110 mm. V prípade, že bude rúra vystavená vonkajším zaťaženiam, zakúpte dvojvrstvové zvlnené časti.

Odhad nákladov na zakúpené materiály a inštalačné služby bude veľmi užitočný. Niektoré práce, ktoré poskytuje, môžu byť vykonané nezávisle, čo vám ušetrí peniaze.

Proces zhromažďovania

Požiadavky regulačných dokumentov

Pri vytváraní posudzovanej inžinierskej siete je potrebné dodržiavať určité normy stanovené príslušnými dokumentmi. SNiP na externom zásobovaní vodou a kanalizáciou majú číslo 3.02.01-87.

Zvážte základné požiadavky vyššie uvedených pravidiel:

1. Šírka rúrky by mala byť vhodná na pokládku. Minimálna vzdialenosť medzi bočnou stenou výkopu a potrubím je 20 cm (pre potrubia do veľkosti 220 mm) a 35 cm pre veľké časti.
2. Spodok výkopu by mal byť plochý, nemali mať mrazené pôdy, kamene a pevné inklúzie, ktoré budú položené kanalizačné potrubie. Všetky takéto miesta by mali byť posypané voľnou pôdou.
3. Na usporiadanie vankúša je potrebné použiť piesok alebo drvený kameň s podielom nie väčším ako 20 mm. Hrúbka vrstvy - 15-20 cm Na miestach s tvarovanými časťami by sa mala robiť jama, ktorá umožní presné umiestnenie rúry.
4. Vykopaná zemina môže byť použitá na naplnenie potrubia v prípade, keď neobsahuje kameň a iné prvky, ktoré môžu zničiť plast. Tiež by mala byť pôda vhodná na zhutnenie. V opačnom prípade je potrebné použiť piesok.
5. Je potrebné kompaktovať každú vrstvu až do hrúbky 10 cm.

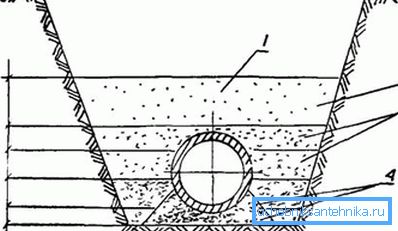

Vonkajšia kanalizácia podľa SNiP je vyplnená podľa nasledujúcej schémy (pozri obrázok):

1. Oblasť, kde je podbíjanie zakázané.
2. Umiestnite ho do hornej časti, kde je možné tesnenie ručne.
3. Priestor, ktorý vyžaduje pevné ukladanie vrstvy po vrstve.
4. Vankúš zhutnený špeciálnymi ručnými nástrojmi.

Proces zhromažďovania

Externé odpadové vody je možné položiť vlastnými rukami. Nemusíte mať špeciálne vedomosti a špeciálne zručnosti.

Popis práce na dizajne systému rozdeľujeme do niekoľkých etáp:

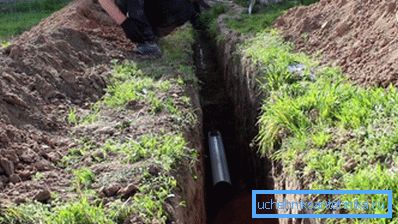

1. Spodok predtým vybudovaného výkopu je naplnený vrstvou piesku s hrúbkou od 150 do 200 mm, ktorý je starostlivo utláčaný ručne (bez použitia špeciálnych strojov).

1. PVC potrubia a oranžové tvarovky sa používajú na inštaláciu potrubia. Všetky konce a zásuvky by sa mali dôkladne očistiť od nečistôt a prachu.
2. Práca by mala začať od suterénu domu a postupne sa presúvať do skladovacej studne alebo do septikovej nádrže. Ak je vnútorná kanalizačná trubica vytiahnutá, stačí len na to, aby sa zásuvka vonkajšej časti umiestnila na koniec. V opačnom prípade musíte vyvŕtať otvor, namontovať spojovací potrubie a upevniť ho cementovou maltou alebo tmelom.

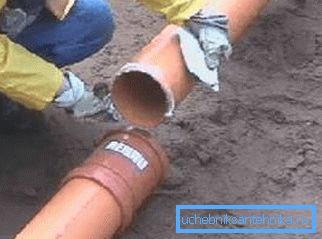

1. Pre spojenie prvkov stačí vložiť hladký koniec jedného z nich do zásuvky druhého. Tesnosť zabezpečí tesnenie gumy. Môže byť namazaná kvôli spoľahlivosti pomocou silikónového alebo tekutého mydla.

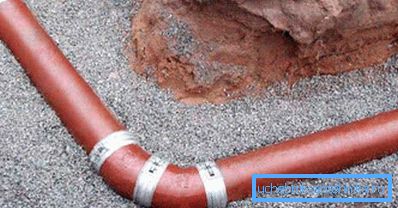

1. Pripojený k výtokovej rúre je umiestnený na pieskovom vankúši. Pamätajte si, že pri bežnej prevádzke systému treba dodržať sklon 2 cm na meter potrubia.

1. Ak je potrebné zmeniť smer pohybu kanalizačného potrubia, použijú sa ohyby. Vytvárajte hladké krivky (15, 30 alebo 45 stupňov).

Venujte pozornosť! Ak je dĺžka drenážneho systému väčšia ako 12 metrov, je potrebné vybaviť inšpekčné studne, cez ktoré sa čisti vonkajšia kanalizácia. Minimálna dĺžka medzi nimi je 15 metrov alebo pri každom otočení o 90 stupňov.

1. Na rozdiel od vnútorného kanalizačného systému by malo dôjsť k úzkemu dokovaniu, pretože vonkajší systém nie je vystavený veľkej tepelnej rozťažnosti.
2. Zjednotené a položené na spodku šikmej rúrky sa nalejú na boky piesku s prostrednou ručnou manipuláciou. Horná vrstva pokrývajúca potrubie nemusí byť zhutnená.
3. Na izoláciu systému môžete použiť penový polyetylén. Tým sa zabráni zamrznutiu odpadových vôd v zime s nedostatočným prehĺbením potrubia.

1. Zhora je potrubie pokryté vrstvou piesku až do hrúbky 15 cm, potom sa v drážke položí elektrický kábel, ktorý je potrebný na napájanie zariadenia na septik alebo na biologickú čistiacu stanicu, po ktorej sa vyleje pôda na piesok.

1. Pamätajte si, že v priebehu času sa výkop zmení, lebo je lepšie vylievať pôdu kopcom.

Konštrukcia vypúšťacieho potrubia

Pri odstraňovaní vyčisteného žľabu sa použije aj rúra s priemerom 160 mm, ktorá je tiež uložená v zákopu.

Podstata práce je nasledovná:

1. V dolnej časti predtým vykopal výkop vankúšik. Potom sa piesok zrazí.
2. Rúry sú prepojené a položené na pripravenej základni. Nezabudnite, že je tiež potrebné sledovať svah, ktorý umožňuje prúdenie vody pod vplyvom gravitácie.
3. Koniec potrubia je zobrazený v špeciálnom priekopu.
4. Poslednou etapou je plnenie rúr pieskom, ktorý je potom pokrytý predtým vyťaženou zeminou.

Venujte pozornosť! Voda môže byť vypúšťaná len z biologickej stanice na spracovanie. Poskytuje iba kvapalinovú filtráciu až do výšky 95%, čo zabraňuje znečisteniu životného prostredia.

Užitočné tipy

Pri konštrukcii a konštrukcii vonkajšej odpadovej vody zvážte nasledujúce nuansy:

• počet závitov potrubia, ako aj spoje rôznych prvkov a tvarovaných častí by mali byť minimálne;
• potrubia by mali smerovať k toku vody;
• armatúry a zásuvky nemožno skrátiť;
• Odporúča sa upevniť vodorovnú šnúru na ovládanie sklonu potrubia v zákopu.

Aby sa zabránilo tvorbe ľadu v kanalizačnom systéme, odporúča sa ohrievať rúry. Preto, ako už bolo spomenuté, sa používa pena. Ale môžete použiť aj iné materiály vrátane vykurovacieho elektrického kábla (nutné, keď je kanalizačný systém položený nad hĺbku zamrznutia pôdy).

záver

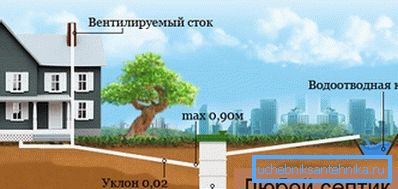

Vonkajšia kanalizácia je veľmi dôležitým prvkom systému odtoku špinavej vody. Porušenia jeho prevádzky vedú k nefunkčnosti celej siete a niekedy na odstránenie problému je veľmi ťažké. Preto starostlivo a pozorne pristupovať k realizácii všetkých typov prác popísaných vyššie. Podrobnejšie informácie o inštalácii kanalizačných systémov je možné získať z videa v tomto článku.
