Vodná studňa: účel, odroda, konštrukcia

Vodná studňa je dôležitou súčasťou komunikácie, ktorá umožňuje plánované a núdzové opatrenia na opravu, údržbu a inštaláciu vodovodných sietí. Budeme uvažovať o typoch takých studní, o metódach ich konštrukcie a ukážeme, ako môžete vybudovať studne pre akvadukt vlastnými rukami.

Účel a odrody

Vody, ktoré sú inštalované na vodovodných sieťach, sú navrhnuté na rôzne účely, z ktorých hlavné sú:

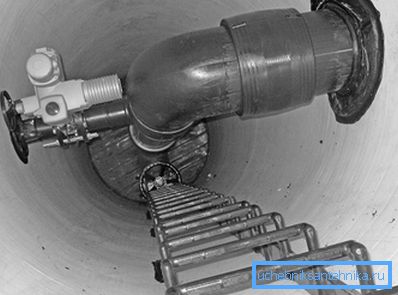

• Ovládanie miest pobočiek, priesečníkov a oblúkov hlavných potrubí. Ako je správne, každá sieť je rozdelená na priame úseky, na začiatku a na konci ktorých sú umiestnené priechody na prístup do potrubia v prípade nehody alebo plánovaných opatrení. Okrem toho sú to oblúky a vetvy, ktoré obsahujú spojky a príruby, ktoré sú najčastejšie náchylné k úniku;

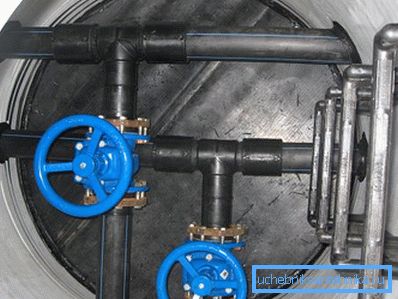

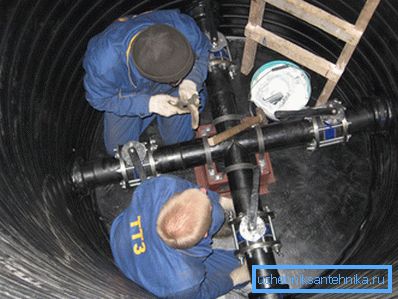

• Schopnosť prístupu na miesta ventilov, nastavenie a vypínanie a nastavenie ventilov. Často sú na priesečníkoch a vetvách potrubí inštalované rôzne ventily na riadenie prietoku, pre ktoré je vybudovaná studňa;

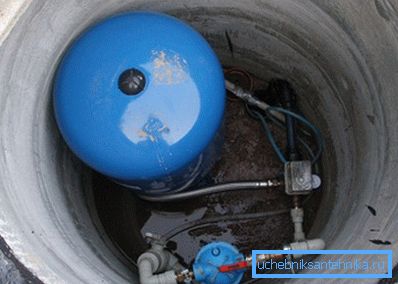

• Umiestnenie čerpacích staníc, meracích zariadení a iných zariadení. Na linke je umiestnené množstvo rôznych zariadení a ich plnenie nie je zabezpečené. Na umiestnenie týchto zariadení a prístup k nim vybudovať špeciálne nádrže;
• Na prijímanie a odvodnenie výsledného odpadu v dôsledku nehody alebo plánovaného vypúšťania vody môžu byť na vodovodnom potrubí inštalované špeciálne prijímacie a drenážne studne;
• V autonómnych vodovodných systémoch môže studňa slúžiť ako zdroj pitnej vody alebo zohrávať úlohu kissonu nad hlavou;
• Inšpekčné a údržbové nádrže sú tiež inštalované na vstupných miestach potrubia do domovov alebo prechádzajú cez iné prekážky.

Venujte pozornosť! Ako môžete vidieť, vymenovanie vodnej studne môže byť odlišné, ale všetky sú určené na činnosti súvisiace s riadením, opravou alebo údržbou vodovodných sietí.

Takže v závislosti od účelu môžu byť zariadenia rozdelené na odrody, medzi ktoré patria:

• Kontrolné jamky. Určené na kontrolu rôznych kritických miest a oblastí;

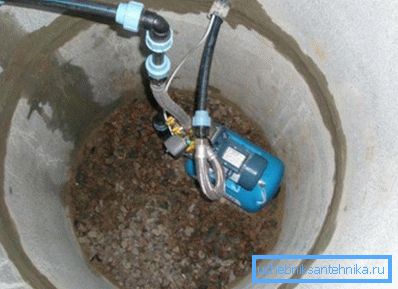

• Stanice pre strojovne a zariadenia. Tu inštalujú čerpadlá, merače, prevodovky a iné zariadenia;
• Kontrolné body, kde sú umiestnené brány, kohútiky, šesťhranné ventily a ďalšie ovládacie prvky pre systémové parametre.
• Odtokové studne určené na zber, absorpciu a odvodňovanie vody.

Príkladom odvodňovacieho zariadenia je mokrá studňa vo vodovodnom systéme. Je potrebné vypustiť vodu zo systému v prípade opravy: kvapalina sa odovzdá do tejto nádrže, odkiaľ sa čerpá.

Metódy konštrukcie a materiálov

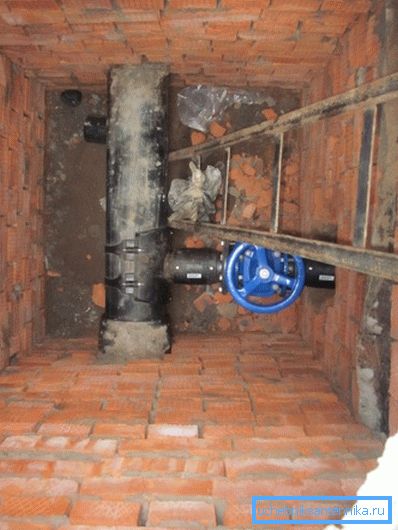

tehla

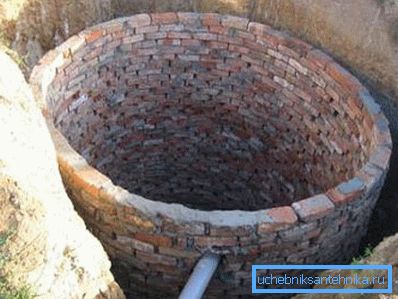

Moderný sortiment stavebných materiálov a technológií je obrovský, takže existuje veľa spôsobov, ako vybudovať hydraulické konštrukcie. Jednou z takýchto metód je konštrukcia nádrže z tehál.

Tehla je známy tradičný stavebný materiál, ktorého kvalita a spoľahlivosť je nepochybne a časovo overená. Samozrejme, z neho môžete vybudovať krásnu studňu pre systém zásobovania vodou, ktorý bude trvať mnoho rokov.

Počas výstavby centralizovaných sietí prostredníctvom štátnych a žoldnierskych služieb sa tento materiál prakticky nepoužíva, ale súkromní obchodníci ho používajú pomerne často.

Zvyčajne sú miesta umiestnenia hydraulických konštrukcií (CTA) plánované vopred a pri vyvíjaní zákopov súčasne vykopávajú jamy pre ich inštaláciu.

Pri tomto prístupe musíte urobiť nasledovné:

1. Zarovnajte, kompaktné a nalejte piesok a štrk dna jamy;
2. Nalejte spevnenú alebo nevystuženú železobetónovú dosku na dne;

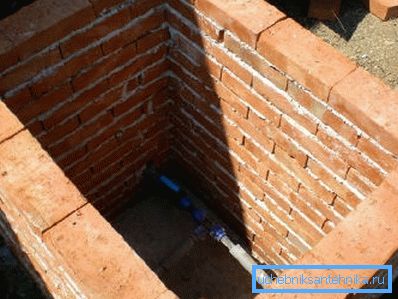

3. Položte steny budovy, berte do úvahy otvory pre vstup a výstup rúr. Zvyčajne používa pol-brick kladenie so štandardným ligácia riadkov;
4. Zakryte steny betónovým krytom s otvorom pre poklop;
5. Vykonajte vonkajšiu hydroizoláciu stien;
6. Spustiť zálohovanie.

Venujte pozornosť! Pri konštrukcii otvorov je potrebné brať do úvahy rozmery hypotekárnych okuliarov, a nie rúrok. Pri vstupe do potrubia do okuliarov je potrebné prijať opatrenia na hydroizoláciu miest vstupu komunikácie.

Nevýhodami tejto metódy sú vysoké náklady na tehly, zložitosť práce a relatívne veľký stavebný čas.

plastický

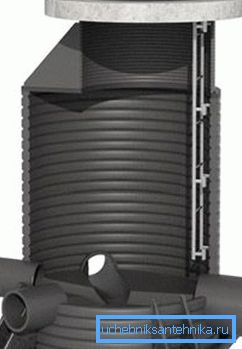

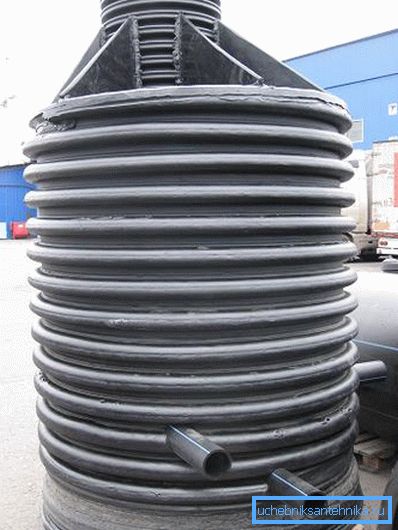

Veľmi nový, ale veľmi populárny typ hydraulických konštrukcií sú plastové nádrže. Plne spĺňajú štandardné rozmery a sú pripravené na prevádzku, majú špecializované vstupy pre komunikáciu s tesniacimi systémami, schodiskami a poklopy.

Použité materiály sú veľmi odlišné - polypropylén, polyetylén, polyvinylchlorid atď. Zvyčajne sú steny trupu vyrobené s výstužami a zvlnením, ktoré posilňujú konštrukciu. Na žiadosť zákazníka môže byť výrobok vybavený izoláciou a ďalšími systémami.

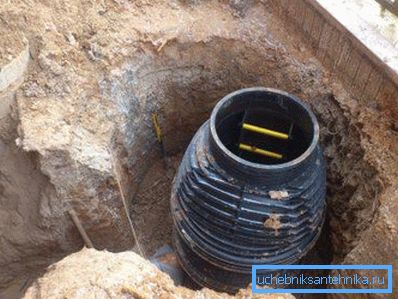

Inštalácia je jednoduchá: nádrž sa inštaluje na pripravenú betónovú alebo štrkovú podložku, upevnená špeciálnymi kotvami (káble, držiaky, montážne uši) a pokryté. Výrobky so zosilneným trupom môžu byť naplnené obyčajnou zeminou alebo pieskom, obyčajné nádrže s plochými stenami by mali byť naplnené zmesou piesku a cementu.

Pozitívne aspekty použitia tohto typu konštrukcie sú rýchla inštalácia, jednoduchá inštalácia a úplná tesnosť stien, ktoré sa nebojí dlhšieho kontaktu s vodou. Nevýhodou je pomerne vysoká cena.

Železobetón

Najbežnejším a najpopulárnejším materiálom pre stavbu vodných studní dnes je železobetón. Je to najtrvanlivejšia, najspoľahlivejšia a najpevnejšia konštrukcia.

Existujú dva spôsoby použitia betónu:

1. Odlievanie do pripraveného debnenia. Skôr namáhavá metóda, ale výsledkom je monolitická, trvanlivá a veľmi spoľahlivá konštrukcia.

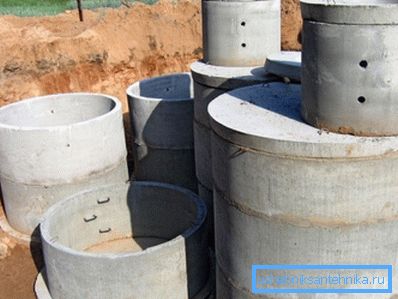

2. Výstavba prefabrikovaného betónu. V takomto prípade sa na predmet, ktorý je v našom prípade valcovitými krúžkami, dodá hotový betón. Z kruhov tvorí stĺpec, ktorý je pokrytý betónovým krytom s priechodom.

Pozrime sa na stavbu prefabírov podrobnejšie.

Napríklad sme zostavili krok za krokom inštrukcie:

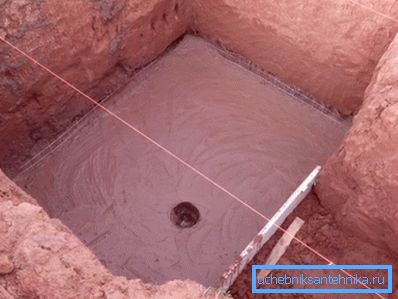

1. Spodok jamy je podopretý, potom vyrábame piesok-štrk podstielku a naliať železobetónu dosky s hrúbkou 100 - 150 mm;

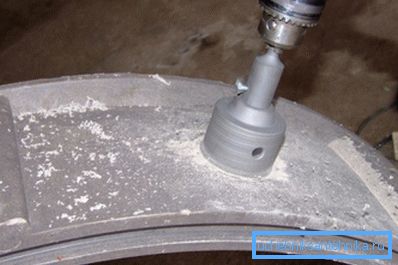

1. Vonkajšie krúžky sú ošetrené hydroizolačnou zmesou, tmelom alebo prenikajúcou izoláciou. Na vypočítaných miestach vyrezávame otvory pre rúry pomocou korónového rezačky;

1. Prvý krúžok spustíme na podložku z cementového piesku a úroveň nastavíme striktne vodorovne. Potom aplikujeme riešenie na miesto spoja a nastavíme ďalší prsteň, nezabudneme na kontrolu úrovne;

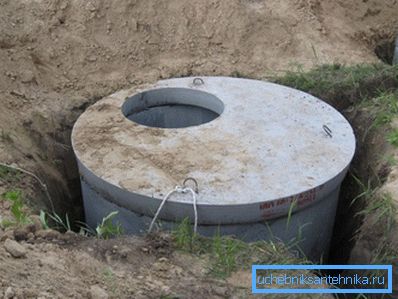

1. V prípade neštandardnej hĺbky môže byť posledný krúžok nahradený ďalším prvkom požadovanej veľkosti.. Stĺpec pokryjeme betónovým krytom s priechodom;

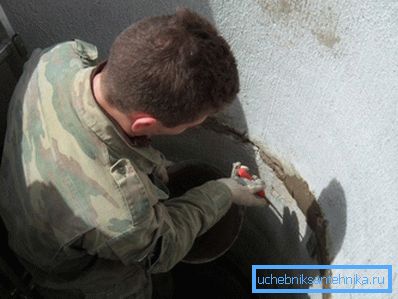

1. Spojte spoje roztokom s prídavkom tekutého skla alebo špeciálnym tesniacim materiálom pre švy;

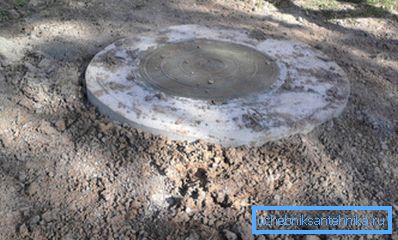

1. Štruktúru vyplňujeme zhutnením vrstvy po vrstve spojením s výstužou alebo pomocou vibrotoolu.

Venujte pozornosť! Je lepšie urobiť vopred výkres vodnej studne. To pomôže predísť nepresnostiam a chybám počas práce.

záver

Dvor pre riadenie a údržbu inžinierskych sietí je dôležitým prvkom systému zásobovania vody spotrebiteľom. Vďaka nemu je rýchly prístup k najdôležitejším uzlom vodovodného systému.

Videá v tomto článku vám umožňujú vidieť proces montáže vlastnými očami.
