Telefónna kanalizácia: vlastnosti konštrukcie a prevádzky

Telefónne kanalizačné systémy sú podzemné konštrukcie konštruované s použitím potrubia a studní. Zariadenia sú určené na skryté a bezpečné umiestnenie nízkonapäťových alebo optických káblov. V tomto článku sa budeme zaoberať tým, aké typy komunikačných kanalizácií sa dnes používajú a aké sú ich vlastnosti.

Hlavnými typmi sú ich dizajnové prvky.

Kanalizačná komunikácia v súlade s účelom je rozdelená na dva typy:

• Hlavná odpadová voda - Ide o zložitý systém pozostávajúci z rúrok, studní a ďalších prvkov určených na pokládku kábla.

Stavba začína v staniciach studní a ide pozdĺž hlavných línií. V priebehu diaľnice, v určitej vzdialenosti od seba, sa nachádzajú kontrolné studne a distribučné skrine.

Nádrže sú určené na kontrolu integrity káblov a na ich neodkladnú výmenu alebo opravu. Špeciálne distribučné zariadenie je inštalované v rozvodných skrinkách, z ktorých je hlavná linka rozdelená na vedľajšie rozvodné vedenia.

• Distribučná kanalizácia je potrubie s menším prierezovým priemerom ako potrubie použité na položenie linky. Konštrukcie pochádzajú z distribučných zariadení a vedú priamo koncových užívateľov.

Dôležité: Zvyčajne sa v hlavnom potrubí položí len vedenie diaľkového vedenia. Preto je v distribučných kanáloch kladený menší priemer kábla. Ale ak sa rôzne cesty zhodujú, môžu byť položené do jedného potrubia.

V súlade s konštrukčnými znakmi komunikácie je odpadová voda rozdelená na:

• Modifikácie s jedným otvorom, v ktorých je potrubie pozdĺž celej dĺžky jediným kanálom;

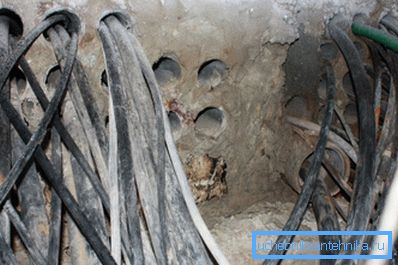

• Modifikácie s viacerými otvormi, pri ktorých sa používajú bloky z niekoľkých rúrok.

Pravidlá výstavby telefónnych kanalizácií naznačujú možnosť využiť nielen betónové a keramické, ale aj polyetylénové rúry, ktorých cena je nižšia.

Výber potrubia sa určuje podľa geodetických vlastností regiónu. Preto pred realizáciou stavebných prác je vypracovaný projekt, v ktorom spolu s takými parametrami, ako je hĺbka a priemer, je typ potrubí uvedený podľa použitých materiálov, ako aj typu a počtu šácht.

Správne navrhnutá a skonštruovaná kanalizácia umožňuje vykonať výmenu tesnenia a inštaláciu elektrického vedenia vlastnými rukami. Môžete tiež pravidelne vykonávať meranie a údržbu linky bez potreby otvárania povrchu vozovky alebo uzemnenia.

Navyše správne navrhnutá a konštruovaná konštrukcia poskytuje optimálnu ochranu pre inštalované vedenia pred elektrochemickou koróziou a mechanickým poškodením.

Požiadavky na stavebné práce

Konštrukcia telefónnej kanalizácie sa vykonáva v striktnom súlade s množstvom technických požiadaviek, pravidiel a predpisov (pozri aj článok Pripojenie práčky k kanalizácii a dodávka vody: 5 jednoduchých a nezávislých krokov).

Hlavnou požiadavkou na výstavbu telefónnych sietí je dlhá životnosť zariadení. Dodržiavanie tejto požiadavky je podmienené výkonnosťou a spoľahlivosťou štruktúr.

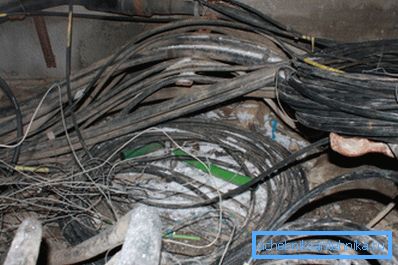

V súvislosti s príchodom optických sietí sú kanalizačné systémy postavené s ohľadom na možnosť kladenia obidvoch typov sietí. V niektorých prípadoch sú postavené samostatné potrubia, určené na individuálne pokladanie optického vlákna.

Pri konštrukcii a následnej konštrukcii kanalizačného systému je potrebné zabezpečiť ochranu pred týmito faktormi:

• prenikanie plynu alebo vody do potrubia a studní;
• korozívne procesy (elektrochemická korózia);
• tektonická činnosť a v dôsledku toho mechanické účinky a poškodenie sietí;
• teplotné efekty.

V súlade s pravidlami výstavby pri pokládke podzemnej káblovej siete je neprístupná časť ulice vybraná s vysokokvalitným povrchom cesty. Neodporúča sa položiť potrubie pod križovatky ciest ciest a železníc, kde sa kladie podstatné mechanické zaťaženie na zem.

Vlastnosti konštrukcie zobrazovacích zariadení

Pokyny pre návrh a následnú výstavbu komunikačných kanalizácií vyžadujú prítomnosť rôznych typov zobrazovacích zariadení.

Kontrolné jamky môžu mať tieto typy:

• kontrolné body - sú inštalované na rovných častiach koľají;

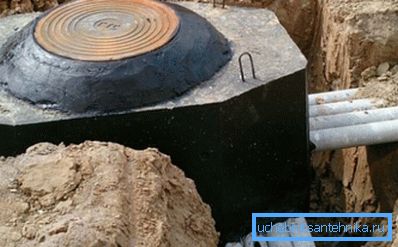

• uhlový - inštalovaný na ploche natočenia s uhlom väčším ako 15 °;
• rozvetvenie - inštalované v tých oblastiach, kde je trasa rozvedená do niekoľkých rôznych smerov;
• stanice - sú inštalované na časti dodávky trasy do telefónnych ústrední.

V súlade s požiadavkami na výstavbu telefónnej kanalizácie by mali byť šachty umiestnené vo vzdialenosti najviac 150 m od seba. Takéto požiadavky sú dané úvahami o jednoduchosti a účinnosti prepojenia medzi studňami počas opravárenských a inštalačných prác.

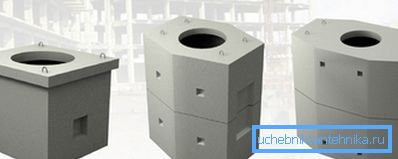

Železobetón môže byť prefabrikovaný a prefabrikovaný. Dnes je povolené používať šachty z iných materiálov. Ich použitie by však malo byť motivované charakteristikami lokality alebo vlastnosťami pôdy, do ktorej sa sieť prehlbuje.

Dôležité: Aby sa zvýšila kapacita odpadových vôd, už prevádzkované sledovacie zariadenia nie sú rekonštruované, ale sú doplnené novými studňami, ktoré sú umiestnené v tesnej blízkosti starých zobrazovacích zariadení.

Požiadavky na pokládacie kanály

Pokyny pre kladenie potrubí musia spĺňať niekoľko požiadaviek, medzi ktoré patrí:

• Vnútorný povrch použitých rúr, bez ohľadu na typ použitých materiálov, by mal byť hladký.
• Bez ohľadu na typ použitých rúrok by konečná konštrukcia nemala mať škodlivý vplyv na elektrickú inštaláciu.
• Dokončené potrubie by malo byť odolné voči mechanickému zaťaženiu, teplotným zmenám a účinkom podzemnej vody.

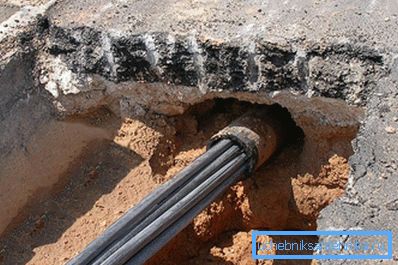

• Pri usporiadaní distribučných sietí by sa mali používať polyetylénové rúry s vnútorným prierezom 55-58 mm.
• Pri usporiadaní kónických sietí sa používajú rúry z betónu alebo azbestocementu s priemerom vnútorného prierezu 90-100 mm. V niektorých prípadoch sa môžu použiť polyetylénové analógy s priemerom najmenej 63 mm.

Funkcie položenia siete

Kanály môžu byť káble pre všetky typy komunikácie.

Pokladanie sa vykonáva v súlade s nasledujúcimi požiadavkami:

• Pokládanie sa vykonáva vo voľných komunikačných kanáloch, v ktorých by sa malo nachádzať viac ako šesť drôtov toho istého typu.
• Komunikačné kanály, v ktorých je vlákno nasmerované, by sa nemali používať na elektrické vedenie.
• Ak je kanál obsadený elektrickými káblami, potom je pokládanie neopracovaných optických vlákien povolené len v predpripravených polyetylénových rúrach PND-32-T.
• Pancierové káble sú položené na voľných aj obsadených kanáloch bez použitia polyetylénových rúrok.
• Pokládanie nehrdzavejúcej vodivosti sa vykonáva v kolektoroch malých častí.
• Priemer rozložených komunikačných káblov nesmie prekročiť 75% priemeru prierezu kanála.

Metódy pokladania káblov

Metódy ťahania káblov závisia od typu a hmotnosti.

Tieto parametre sa musia brať do úvahy pri výbere vhodnej metódy a vhodného nástroja.

• Káble s hmotnosťou nepresahujúcou 1500 kg / km sú ručne ťahané pomocou syntetického alebo oceľového kábla;

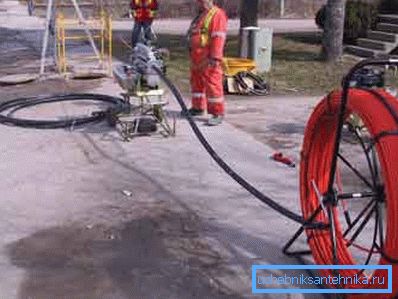

• Káble s hmotnosťou maximálne 6000 kg / km sa vyťahujú pomocou ručného navijaka vybaveného oceľovým káblom s priemerom najmenej 8 mm;
• Káble s hmotnosťou viac ako 6000 kg / km sa ťahajú pomocou stroja a oceľového lana s priemerom najmenej 11,5 mm.

záver

Teraz viete, akú je moderná telefónna linka, ako je postavená a ako funguje. Viac užitočných a informatívnych informácií nájdete v tomto článku (pozrite si aj článok Polypropylénové kanalizačné potrubia - inovatívne riešenie v oblasti inštalácií).
