Metódy inštalácie studní

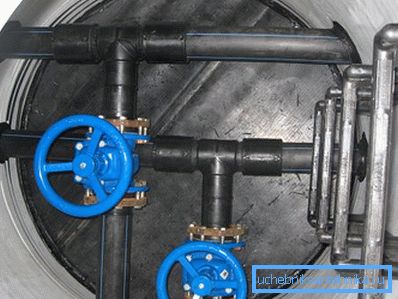

Vodné studne podľa SNiP sú podzemné stavby, ktorých účelom je inštalácia vodovodných zariadení. Môžu to byť ventily, ventily, dávkovacie zariadenia, uzatváracie ventily atď. Tieto vzory môžu mať obdĺžnikový alebo zaoblený tvar.

Všeobecné ustanovenia

Požiadavky na inštaláciu vonkajších častí inžinierskych komunikácií sú obsiahnuté v SNiP č. 2.04.0 / 84.

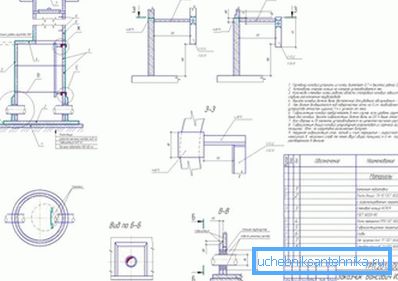

Všeobecne platí, že detaily vodnej studne vyzerajú takto.

1. Jeho výška od úrovne drenáže k krytu by mala byť minimálne 150 cm.
2. Pri sieťach s prierezom do 400 mm by minimálna vzdialenosť od steny konštrukcie k potrubiu mala byť 30 cm. Pre úseky 500/600 mm - to je 50 cm a s priemerom systému väčším ako 600 mm - 70 cm.
3. Prírubové potrubia s prierezom do 40 cm by mali byť umiestnené minimálne 0,3 m od stien. Ak je priemer väčší ako 40 cm, medzera sa zvyšuje na 0,5 m.

Venujte pozornosť! Táto inštrukcia zlepšuje pohodlie pri inštalácii. Ak je veľkosť príruby veľká, potom sa na upevnenie používajú hrubé skrutky, často sa musia utiahnuť dlhou pákou.

1. Vzdialenosť od konca objímky smerom k stene k prierezu do 30 cm by mala byť od 40 cm pre priemer väčší ako táto hodnota -0,5 m.
2. Horná časť zasúvateľných stoniek konektorov by mala byť oddelená od všetkých plôch s veľkosťou 30 cm. Volant s pevným typom tyče vyžaduje 50 cm voľného miesta.

Od spodnej časti rúrky k úrovni postelí by mali byť:

• s prierezom do 40 cm - 25 centimetrov;
• s priemerom 50 / 60-30;
• s prierezom väčším ako 60-35.

Venujte pozornosť! Pre penetráciu studne je žiaduce vybaviť jej stenu vlastnými oceľovými alebo liatinovými konzolami. Ak to neurobíte, môžete použiť rebrík alebo rebrík.

Šachtové kryty pre vodné a kanalizačné studne nemusia byť izolované. Izolované prvky sa používajú, ak existuje technické odôvodnenie. Napríklad v oblasti ťažké zimy.

Železobetónové konštrukcie

Najčastejšie prefabrikované továrne z železobetónu.

Čo robí taký dobre

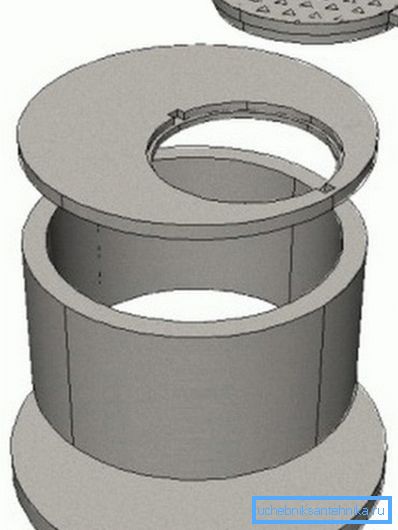

Zariadenie vodnej studne z betónových krúžkov je nasledovné:

• cestná doska;
• kruh je doplnkový;
• krk;
• podlahová doska;
• stenový krúžok;
• poklop s krytom;
• spodná doska.

Rozmery krúžkov vodných studní sú uvedené v tabuľke.

Montážna konštrukcia

Zatepľovacie železobetónové jamy sú najčastejšie montované pre bytové domy. Pre svoje vlastné domy sú tiež používané. Vo väčšine prípadov však súkromní vlastníci zaplnia monolitické štvorcové alebo obdĺžnikové štruktúry (vyžadujú jednoduchšie debnenie ako kruhové náprotivky). Stavebné organizácie používajú sofistikovanejšie metódy pomocou hotových továrenských krúžkov.

Ďalej stručne o spôsobe samoinštalácie vodných studní zo železobetónu.

1. Treba poznamenať, že debnenie bude komplikované, pretože musí mať otvory pre sieťové priehradky a vstup.
2. Najskôr musíte kopať jamy, jej steny by mali byť o 20 cm širšie než veľkosť budúcej studne.
3. Vedľa dna jamy je potrebné nalievať 20 cm štrku alebo piesku. Táto vrstva bude tvoriť základ múrov a bude slúžiť ako drenáž.
4. Steny jamy musia byť pokryté valcovanou hydroizoláciou - plastovou fóliou, hydroizoláciou, strešnou plsťou. Takáto podlaha tiež nedovoľuje, aby sa voda z betónu absorbovala do pôdy, čím sa znížila pevnosť konštrukcie.

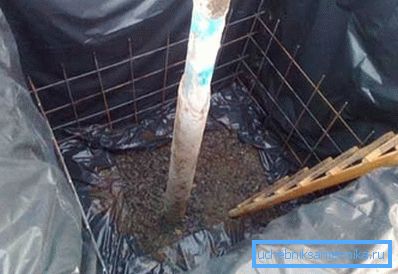

5. Potom sa upevní výstužný rám. Môže byť vyrobená z vlnitých tyčí, viazaných s žíhaným drôtom alebo sieťovinou.
6. Potom debnenie vypadne. Materiál na to môže slúžiť ako preglejka odolná voči vlhkosti, dosky, OSB, hladká bridlica atď.
7. Miešaný betón M-200 alebo samostatne zmiešaná zmes sa naleje do hotovej škatule v každej vrstve s hrúbkou 30 cm. Podiel roztoku: 1 podiel cementu, 3 ks kremenného piesku a 3 ks štrku. Každá z nalievaných vrstiev je natlačená spájaním.
8. Keď je betón úplne suchý, na vrchu sa umiestni výrobná doska, ktorá má uzáver a poklop vodnej studne.

Tehlové náprotivky

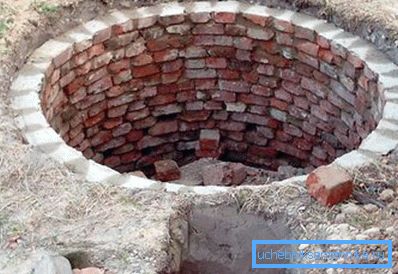

Zariadenie vodných studní z tehál - viac práce-intenzívny proces. Rozmery jamy pre nich by mali byť väčšie ako pre konkrétne náprotivky. Faktom je, že tehly potrebuje vonkajšiu hydroizoláciu, ktorá je vybavená niekoľkými vrstvami vyhrievaného bitúmenu.

Venujte pozornosť! V tomto prípade je potrebné vykonať kladenie iba zo žltej alebo červenej keramickej tehly. Kremičitan sa vyrába na báze vápna a rýchlo sa zničuje v prostredí vlhkosti.

Položte materiál do polovice tehla. Jeho horizontálne rady sú viazané aspoň na 25% dĺžky prvkov. Ako spojivo používa zmes cementu a piesku v pomere 1: 3. Hrúbka stien je 1 / 1,5 cm.

Hotové plastové konštrukcie

1. Zariadenia z plastov umožňujú ušetriť veľa času.
2. Konštrukcia vodnej studne tohto typu pozostáva z hrubého vlnitého potrubia vyrobeného z PE alebo PP. Štruktúra má vetvy pre podnosy a tesniace krúžky.
3. Na zvýšenie tuhosti krúžku konštrukcie je zhotovená s dvojitými stenami.

1. Cena plastových vrtov je pomerne vysoká - dva metrový produkt s úsekom 0,7 m stojí 15/17 tisíc rubľov.

Inštalácia zariadení

1. Jamy kopajú, trochu väčšie ako studňa samotná. 15/20 cm bude stačiť.
2. Pieskový vankúš padá.
3. Ďalej sa štruktúra spustí do jamy.
4. Ak má konštrukcia ponornú komoru, je vyplnená betónom. Z tohto dôvodu studňa nebude plavená v mokrej pôde.
5. Komunikácia a vybavenie sú inštalované v budove.
6. Splnenie je vykonané.

záver

Studnia pre vodovodnú sieť majú dôležitú funkciu. Sú vybavené zariadením, ktoré reguluje a riadi prevádzku systému.

Videá v tomto článku vám pomôžu pochopiť jeho tému.
