Hlavná schéma odpadových vôd: vnútorná a vonkajšia

Moderný drenážny systém je celý komplex zariadení a rôznych zariadení navzájom prepojených. Keď vytvoríte kanalizačný systém v súkromnom dome svojimi vlastnými rukami, veľmi často sa vyskytuje veľa ťažkostí s umiestnením komponentov.

Správne usporiadanie odtoku je dosť reálne, ak si prečítate základné princípy.

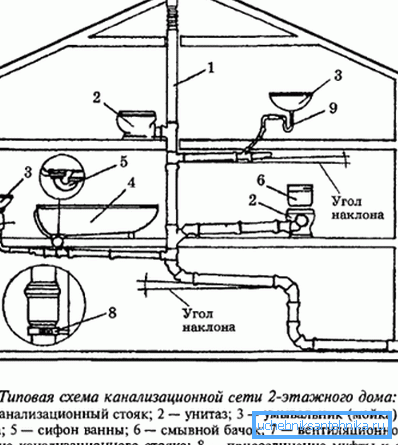

Vnútorná sieť

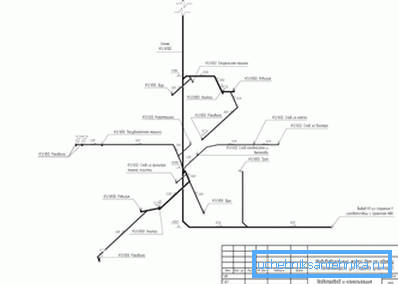

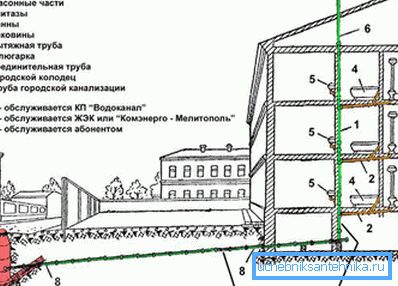

Hlavným cieľom tejto pobočky je prijať kanalizáciu a odstrániť ju mimo štruktúru priamo do vonkajšieho systému, ktorý sa presmeruje na špeciálne prijímače. Schéma odpadovej vody v byte a obytnej budove je upravená odsekmi SNiP 2.04.01-85, ktoré jasne opisujú pravidlá pre inštaláciu komponentov.

Základné komponenty

Aby sa všetky úlomky odpadového systému úspešne usadili, je potrebné v štádiu projektovania usporiadať správne usporiadanie. Priestory vyžadujúce zásobovanie vodou by mali byť čo najbližšie.

V tomto prípade bude možné vytvoriť krátku vetvu.

• Centrálny stúpač je základným atribútom každého systému, takže jeho inštalácii treba venovať veľkú pozornosť.. Ide o vertikálne potrubie s prvkami s priemerom 110 mm a viac. Vo veľkých budovách je možné nainštalovať niekoľko stúpačov naraz.
• Pobočky sú najčastejšie z PVC kanalizačných potrubí, pretože ich cena je nízka. V procese inštalácie sa používajú komponenty šedej farby, ktoré majú jednovrstvovú štruktúru. Z tohto dôvodu môže výroba znížiť výrobné náklady.
• Tvarované časti sú potrebné na pripojenie jednotlivých fragmentov. Patrí medzi ne odpaliská, kríže, spojovacie krúžky, adaptéry a niektoré ďalšie produkty.

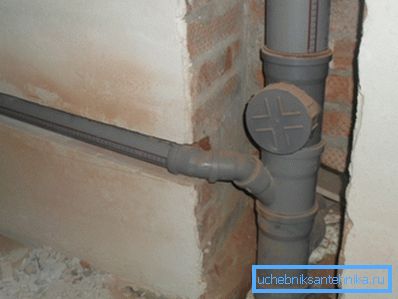

POZOR! Pokladanie stúpačky sa môže vykonávať uzavretým spôsobom, čo nakoniec zlepší estetické vlastnosti miestnosti. Za týmto účelom sa používajú boxy alebo špeciálne kanály.

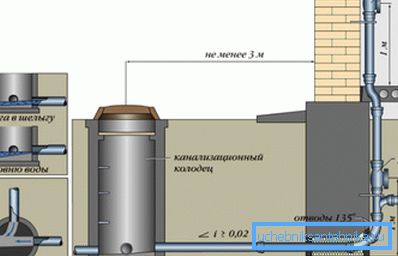

Inštalácia stúpačky

V dome je hlavný kohútik usporiadaný podľa projektu. Prvým krokom je označenie, na ktorom sú stopy na bočnom povrchu ponechané jednoduchou ceruzkou alebo značkovačom v mieste, kde prechádza potrubie. V priebehu prípravných prác je potrebné uviesť oblasti upevnenia prvkov k stene.

Otvorené stúpačky sú zvyčajne umiestnené v rohoch hygienických zariadení a uzavreté stúpačky - tesne za záchodom, pri pozorovaní osi. Všetky komponenty sú inštalované striktne vertikálne, takže odchýlka nepresahuje 2 mm na jeden lineárny meter. V niektorých prípadoch perekidki a zarážky.

Zostava základne je vytvorená zo spodku. Pripojenie fragmentov sa vykonáva pomocou zásuviek umiestnených na jednom z koncov.

Tesnosť zabezpečujú gumené o-krúžky. Okrem toho také tesnenie umožňuje do určitej miery kompenzovať nezhodu kĺbov.

Na čistenie sú inštalované špeciálne revízie, ktoré musia byť umiestnené vo vzdialenosti 1 m od podlahy až po strednú časť otvoru. Súčasne je potrebné ustúpiť zo strany pripojeného sanitárneho zariadenia minimálne 15 cm, aby sa umožnilo čistenie stúpačky pri upchávaní.

Pripojenie a zaistenie odbočovacích vedení

Spojenie rúr je vykonávané pomocou špeciálnych prvkov - armatúr. S ich pomocou môžete vytvoriť systém rozvetvenia, otáčanie, ako aj prechod na iný priemer. Spôsob upevnenia je možný pomocou spojky kanalizácie, ktorá umožňuje spojenie dvoch hriadeľov.

Upevnenie odberných línií sa vykonáva pomocou špeciálnych svoriek, ktoré sú pripevnené k vertikálnej alebo horizontálnej rovine. V tomto prípade by mali byť rúry umiestnené so sklonom 2 cm na jeden lineárny meter, inak nebude možné usporiadať vysokokvalitný prietok.

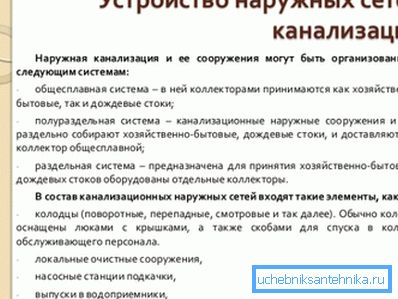

Vonkajšia časť

Najčastejšie je schéma založená na zariadení na čistenie odpadových vôd z betónových krúžkov s prítomnosťou čističky odpadových vôd. Tieto systémy sú zvyčajne gravitačné, a preto neobsahujú pagingové stanice. Ďalej sa zohľadnia všetky prvky vonkajšej siete, čo umožní dosiahnuť spoľahlivé fungovanie komunikácie.

Dobre sa dobre pohlcuje

Táto hydraulická konštrukcia je vypúšťací otvor, na ktorom je položená vrstva piesku a drveného kamene na ďalšie spracovanie odpadovej vody. Konštrukcia je vytvorená pomocou železobetónových krúžkov na sebe navzájom. Spoje medzi segmentmi sú zapečatené cementovo-pieskovou maltou.

Čistiarne

Je inštalovaný v tesnej blízkosti absorbčnej studne, pretože po priechode cez septik by mali byť kanalizácie vypúšťané do zeme. Samotný systém je umiestnený v zemi a je čistený približne raz ročne. Pri montáži je pripravený príkop zodpovedajúcich rozmerov.

Potrubný systém

Kanalizáciu je možné dodať do konečného cieľového miesta iba pomocou potrubí, ktoré boli nedávno vyrobené z oranžových PVC rúrok. Takéto prvky majú viacvrstvovú štruktúru a preto sú schopné odolávať tlaku pôdy.

Nižšie je návod, ako pripojiť prvky s prítomnosťou soketu.

1. V predbežnom štádiu sú oba konce potrubia dôkladne vyčistené z rôznych trosiek. Iba pri neprítomnosti nečistôt a prachu je možné zabezpečiť kvalitný spoj týchto dvoch komponentov.
2. Priamo do zásuvky je namontovaný gumený krúžok vhodných rozmerov, ktorý zohráva úlohu tesnenia. S jeho pomocou bude možné dosiahnuť maximálnu tesnosť švu.
3. Na povrch hladkého konca sa nanáša tenká vrstva silikónu, aby sa zlepšila odolnosť spoja proti vode. Mazanie by malo byť rovnomerne rozložené na povrchu.
4. Prvok je zasunutý do zásuvky, až kým sa nezastaví, po ktorom sa značka umiestni tužkou na označenie. Ďalej sa potrubie vytiahne tak, aby sa z linky zachovala zarážka asi 1 cm.

Varovanie! Ak z nejakého dôvodu nebola prítomná žiadna silikónová zmes, môžete použiť tekuté mydlo. Kvalita spojenia v tomto prípade bude však menej spoľahlivá.

Ako záver

Pri vytváraní kanalizačného systému súkromného domu by ste nemali zabúdať na vytvorenie vetrania, inak v miestnostiach s inštalovanými sanitárnymi zariadeniami bude vždy prítomný pachový zápach. Zvyčajne je odsávač umiestnený priamo na stúpač, zatiaľ čo výška odtokového kanála by mala presahovať hrebeň strechy o 50-100 cm.

Ostatné podrobnosti o tejto téme nájdete vo videu v tomto článku.
