Čo je to kanalizačná klapka?

V súkromnom a viacpodlažných budovách často využívajú také zariadenie ako ventil na kanalizačnom potrubí, ktorý pomôže v prípade splavenia odpadových vôd dažďom, tavením snehu a v prípade vyššej moci spôsobenej prírodnými katastrofami. Takýto gadget však nie je nevyhnutným predpokladom vybavenia systému odpadov, ale je inštalovaný iba v prípadoch, keď skutočne existuje nebezpečenstvo protitlaku, a to závisí od rôznych faktorov. Nižšie budeme hovoriť o systéme ochrany, inštalácie, podmienok, ako aj ukázať video v tomto článku.

Uzavierací ventil

Princíp činnosti

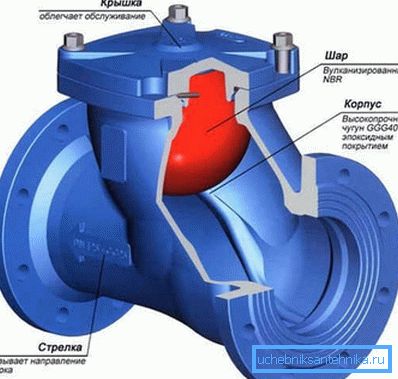

• Ventily podobné tomu, ktoré vidíte na hornom obrázku, sú inštalované na vodorovných kanalizačných potrubiach, a ak hovoríme o bývaní a inžinierskych sieťach, namontujú ich do pivníc domov. Princíp fungovania je veľmi jednoduchý - ak voda tečie v smere šípky, ktorá je na tele, potom zdvíha poistnú guľu, ktorá sa pohybuje pozdĺž kanála (vidíte na obrázku). V prípadoch, keď dochádza k spätnému tlaku, lopta jednoducho spadne nad tento kanál a uzamkne rúru jedným smerom.

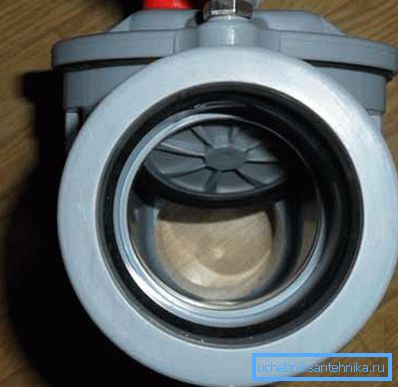

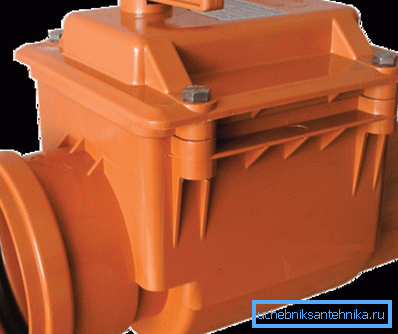

• Presne to isté funkčnosť, ale trochu iný systém zápchy má plastové zariadenie, ktoré je tiež určené pre horizontálnu inštaláciu a niekedy je dokonca namontované v miestnosti v blízkosti záchodovej misy.. Tento uzatvárací ventil pre odpadovú vodu má pomerne jednoduché zariadenie - je to plastová doska s gumovým tesnením (1), ktorý je držaný na páke (2) a navyše má veko na revíziu (3). Pri tlaku vody na tanier v smere šípky na tele sa doska zdvihne na páku, ako je poklop, ale ak vznikne protitlak, doska klesne a uzamkne priechod.

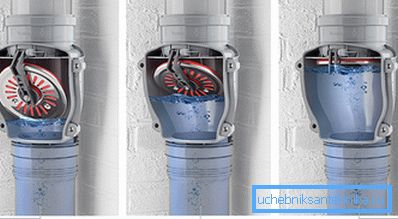

• Vertikálny kanalizačný ventil funguje rovnako ako vodorovná, kde je pohyblivá doska s gumovým tesnením pripevneným na páke. Môžete vidieť cyklus uzamknutia priechodu pod tlakom zospodu. Takéto zariadenie sa používa pre stúpačky.

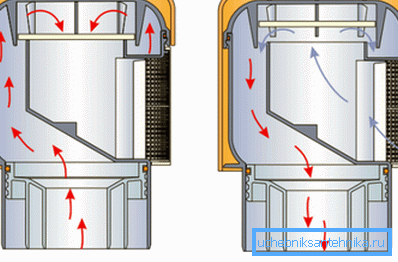

• Prevzdušňovač kanalizácie alebo, ako sa nazýva aj odvzdušňovací ventil pre odpadovú vodu, slúži na dodávanie a zadržiavanie vzduchu v kanalizačnom potrubí a jeho hlavným prvkom je tyč alebo membrána (v závislosti od úpravy). Princíp fungovania tohto zariadenia je pomerne jednoduchý - keď je voda vyčerpaná, vzduch v systéme je zriedený a membrána sa mierne otvorí, čo umožňuje vonkajšiemu vzduchu obnoviť tlak. Po stabilizácii tlaku sa membrána uzavrie.

Keď je to potrebné

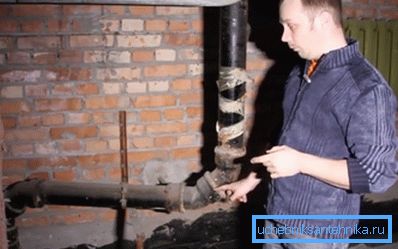

Poďme sa prvýkrát zaoberať bytom vo výškovej budove a predstavte si, že sme v prvom poschodí. Kanalizačná stúpačka zo všetkých poschodí siaha do suterénu alebo na technickú podlahu, kde prechádza z vertikálnej do horizontálnej roviny a rohové spojky sú inštalované s hladkým zákrutom, aby sa predišlo zablokovaniu, no napriek tomu sa to niekedy stáva. Ak dôjde k zablokovaniu, odpadová voda z horných poschodí nemá kam ísť a bude sa zdvíhať cez toaletu, kúpeľňu, drez a tak ďalej (zákon komunikujúcich plavidiel).

Poznámka. Ak je prvé podlažie upchaté, voda stúpne do druhého poschodia, ale tam sa s najväčšou pravdepodobnosťou nedochádza k prepadu, pretože vodný stĺp bude tlačiť výslednú upchávku na svoju hmotnosť.

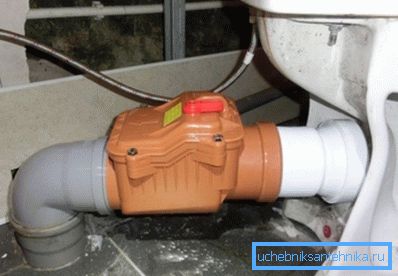

Aby sa predišlo takýmto mimoriadne nepríjemným okolnostiam, je nainštalovaný horizontálny alebo vertikálny uzatvárací ventil, ktorého hlavným problémom je jeho objem. Napriek tomu je takáto ochrana nevyhnutná, ale ak ju nainštalujete na stúpajúcu časť, nedá vám nič, pretože nebezpečenstvo spočíva práve v tlaku z horných poschodí, čo znamená, že uzamykacie zariadenie musí naraziť na výstup zo stúpačky, ako na hornej fotografii. Ale táto možnosť zabezpečuje ochranu len jednej sanitárnej jednotky a je vhodná len v prípadoch, keď neexistujú žiadne iné odtokové kanály pre výlevky, vane atď.

Preto máte v týchto prípadoch dve možnosti: prvým je inštalácia jedného spätného ventilu na toaletu a druhá na zásuvke pre ostatné kúpeľne a druhým je inštalácia jedného zariadenia do distribučného odpaliska na toalete a ostatných uzloch. Ako ste pochopili, veľa priestoru bude mať oba možnosti - v prvom prípade dva alebo dokonca tri objemné gadgety, a v druhej - budete musieť zvýšiť vzdialenosť od stúpacej strany, aby ste sa pripojili k rozdeleniu tee (quad) a žiadna inštrukcia vám tu nebude pomôcť - musíte vyhľadať výstup samy osebe.

Je to o niečo ľahšie vybaviť takúto ochranu v súkromnom sektore - aj keď máte dom v niekoľkých poschodiach a kúpeľne sú na všetkých úrovniach, potom je to len tvoj problém a nikto iný - napokon nebudeš vypúšťať vodu z horného poschodia, keď je kanalizácia zablokovaná vo vašom dome. Ale rokovať so susedmi z vyšších poschodí je niekedy prakticky nemožné, len preto, že v určitej chvíli nebudú doma.

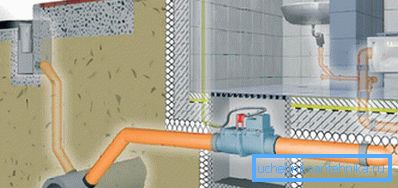

Preto súkromný sektor vám umožňuje namontovať uzamykacie zariadenie akéhokoľvek typu - membránu alebo guľôčku, vertikálnu alebo horizontálnu - najdôležitejšia vec je to, že sa prerezá do distribučného uzla. Môžete to urobiť buď na technickej podlahe (ak existuje), alebo môžete vybudovať špeciálnu inšpekčnú studňu pre zápchu potrubia, kde môžete vykonať údržbu čistením gule alebo položením membrány z koláča. Samozrejme, že náklady na takéto zariadenie sú sto alebo dvesto krát viac (v závislosti od úpravy) ako cena odpališťa pre stotinu kanalizačného potrubia, ale vaša pokojná myseľ stojí za to.

Poznámka. V tomto článku sme venovali malú pozornosť ventilovej kanalizácii, ale len preto, že sme si mysleli, že jej inštalácia nebola taká dôležitá ako inštalácia kanalizačného ventilu. Prevzdušňovač sa často inštaluje, aby sa eliminoval hluk, ktorý sa vyskytuje pri odvodnení z riedenia vzduchu v potrubí, takže nemá veľa technickej hodnoty.

záver

Vložte do splaškových systémov spätný ventil (vertikálny alebo horizontálny) a prevzdušňovač, vždy to môžete urobiť sami, ale musíte dávať pozor na šípku na tele, čo ukazuje smer toku. Z technického hľadiska je inštalácia podobná všetkým príslušenstvám.
