Betónové krúžky pre kanalizáciu: výber a použitie

05-02-2018
Vonkajšia kanalizácia

Kanalizačné jamky z betónu sú praktické a dostatočne prijateľné výkonnostné charakteristiky. Sú jednoducho zmontované z typických prvkov a práve vďaka tejto jednoduchosti tieto dizajny získali takú značnú popularitu.

V našom článku opíšeme, ako sa vyrábajú a označujú krúžky na usporiadanie týchto vrtov a podrobne opíšeme aj spôsob ich inštalácie vlastnými rukami.

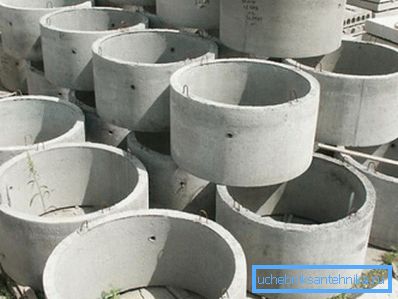

Z týchto prvkov a zbierať drenážny systém

Prefabrikované predmety

Vlastnosti a vlastnosti výroby

Kruhy na betónové výrobky sú kusové výrobky, z ktorých sa vyrábajú inšpekčné a inšpekčné studne, ktoré poskytujú prístup k potrubím uloženým v podzemí. Tiež septické nádrže, studne pre zásobovanie vodou a iné konštrukcie sú niekedy zostavené z prstencových prvkov (pozrite tiež článok Plastové kanalizačné šachty: typy a rozsah).

Spôsob výroby týchto častí sa prakticky nelíši od technológie odlievania iných betónových blokov:

  • Podľa požiadaviek GOST sa ako hlavná surovina používa betón s minimálnou hodnotou ako B25. Mrazuvzdornosť výrobku by mala byť 100 cyklov alebo viac a priepustnosť pre vlhkosť sa vykoná na úrovni triedy W4.
  • Oceľová výstuž sa do betónu zavádza tak, aby časť dodávala tuhosť. Pri výstuži je povolené používať ocele valcované za tepla triedy A-I až A-III, ako aj špeciálne triedy At-IIIC alebo At-IVC.
Schéma vystužovacej klietky

Výrobný proces je nasledovný:

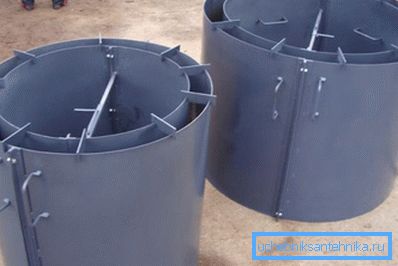

Foto debnenia
  • Na debnenie je nastavený výstužný rám.
  • Bedrovnica je vyplnená betónom.
  • Materiál je vystavený vibračnému zhutňovaniu, čo prispieva k zlepšeniu mechanickej pevnosti a odolnosti časti proti vode.
  • Potom sa uskutoční primárne sušenie produktu, po čom sa uskutoční stripovanie.
  • V budúcnosti sa krúžky môžu podrobiť autoklávovej úprave horúcou parou, čo zaisťuje zrýchlenie vytvrdzovania.

Venujte pozornosť! Rovnako ako v prípade ostatných výrobkov z železobetónu je cena autoklávových krúžkov vyššia, ale vyznačujú sa dlhou životnosťou a bezpečnostnou rezervou.

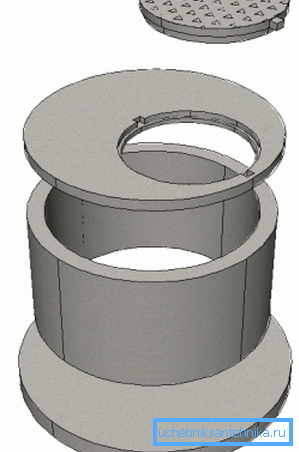

Prefabrikované detaily

Okrem kruhov sa vyrábajú aj iné časti odpadových jamiek s použitím tejto technológie - dna, zámky, kryty, prídavné prvky atď.

Označenie a hlavné veľkosti

Ak potrebujete kanalizačnú studňu z prefabrikovaného betónu, najprv by ste si mali zvoliť vhodnú veľkosť krúžku. Na uľahčenie tejto úlohy stojí za pochopenie označenie takýchto častí.

Podľa štandardov, ktoré sme prijali (GOST 23009 a súvisiace dokumenty), každý krúžok je označený kódom viacerých skupín písmen a čísel:

  • Najskôr sa uvádza abecedný index udávajúci typ produktu a tiež sa uvádza veľkosť vnútorného priemeru v decimetroch. Napríklad KC10 je "stenový krúžok s priemerom 1 meter".
  • Nasleduje digitálny index udávajúci výšku (aj v desiatkach).
  • Tretia skupina znakov sa používa na špeciálne značky. Napríklad označenie "P" označuje, že výroba používa betón s nízkou priepustnosťou.

Označenie môže byť navyše použité ako označujúce časti studne:

  • Nástenný krúžok - COP.
  • Podporný prsteň - KO.
  • Extra zvonenie - CD.
  • Spodná alebo spodná doska - po.
  • Základná doska - softvér atď.
Rozmery krúžkov

Nižšie uvádzame tabuľku, v ktorej sú uvedené rozmery a hmotnosť najaktívnejších častí, z ktorých sú namontované kanalizačné jamky G & B:

značkovanie Rozmery, mm Hmotnosť, kg
priemer výška Hrúbka steny
KS10-3 1000 300 80 200
KS10-5 1000 500 80 330
KS10-6 1000 600 80 400
KS10-9 1000 900 80 600
KS7-3 700 300 80 130
KS7-10 700 1000 80 440
KS20-6 2000 600 100 1000
KO - 6 580 70 120 50

Venujte pozornosť! Kompletná nomenklatúra je veľmi rozsiahla a umožňuje vám vyzdvihnúť predmety takmer pre akúkoľvek veľkosť a konfiguráciu studne.

Proces vlastného zhromažďovania

Ak sa rozhodnete vyrábať betónové diely (nové alebo použité - môžu sa použiť aj), septik, žumpa alebo šachta, stojí za to preskúmať inštalačné práce. Na prvý pohľad tu nie sú žiadne špeciálne triky, ale nováčik by mal venovať pozornosť viacerým nezvyčajným momentom.

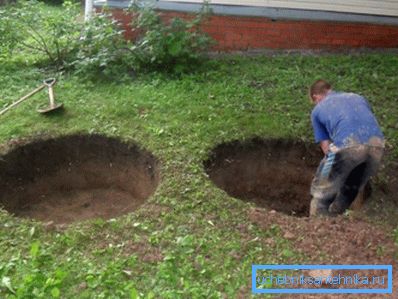

Vykopávame jamku pod prvým prvkom

Návod na výstavbu kanalizačných stavieb na základe prefabrikovaných krúžkov by teda bol:

  • Najprv vypočítame potrebnú kapacitu, po ktorej určujeme počet a rozmery vhodných častí.. Výrobky tohto typu sa zvyčajne používajú úplne bez podkopávania (príliš znepokojujúce), preto sa pre presný "veľkokapacitný" zásah zakúpia dodatočné dokončovacie prstence malej výšky.
  • Potom sa musíte rozhodnúť, či budeme vykopať ručne výkopovým nástrojom alebo si prenajať rýpadlo.. V druhom prípade sa náklady zvýšia o poriadok, ale práca sa vykoná oveľa rýchlejšie.
  • Ak sme sa rozhodli, že to zvládneme lopatami, najprv vykopíme jamy do hĺbky jedného krúžku. Dielu nainštalujeme do jamy a potom sa postupne začneme prehlbovať a znižovať hrany v dôsledku vykopanej pôdy.

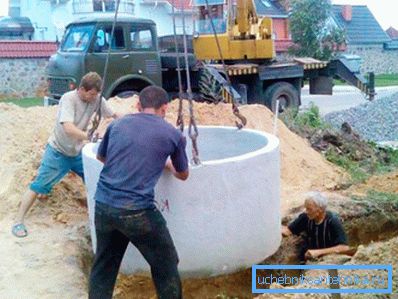

Postavte steny studne

Tip! Lepšie je posunúť krúžky pomocou nákladného žeriavu, pretože dokonca aj dvaja alebo traja z nás dokážu zvládnuť takúto hmotu. A ak sa pokúšate roll - existuje riziko, že časť bude prasknutá.

  • Pokračujeme v práci a zvyšujeme stenu inštaláciou nových krúžkov. Po dosiahnutí požadovanej hĺbky opatrne vyrovnajte dno, ktoré je potom vyplnené vrstvou štrku a zapečatené hlinou alebo betónom.
  • Dostávame všetky potrebné potrubia do studne, pričom otvory v stenách používajú perforátor alebo vŕtačku s diamantovou dýzou.

Ďalšou veľmi dôležitou etapou je zaistenie vodotesnosti celej konštrukcie.

Preto:

  • V medzere medzi stenami jamy a betónových prstencov zaspávajú hliny-piesková zmes. Ak to veľkosť medzery umožňuje, môžete tiež ošetriť steny tmelom na báze bitúmenu.

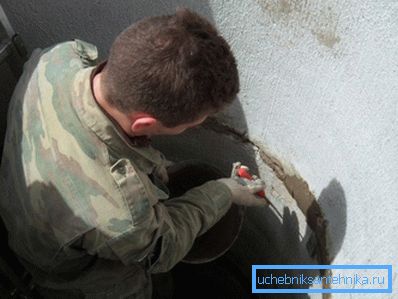

Proces utesnenia spoja
  • Vnútri opatrne utesnite švy medzi časťami tmelom. Tento ochranný obvod bude musieť byť čas od času aktualizovaný.
  • Ďalej pokryjeme našu studňu doskou s dierou na inštaláciu šachty. Ventilačné potrubie namontujeme, ak to navrhuje.

 záver

RC krúžok pre odpadovú vodu je veľmi vhodný na použitie. Napriek značnej hmotnosti vám umožňujú rýchlo zostaviť kryt studní a septikov, zatiaľ čo náklady na dizajn sú celkom prijateľné.

Ak vás tieto prvky zaujímajú, odporúčame vám, aby ste si ich podrobnejšie preštudovali, ak si pozriete video v tomto článku.
