Ako vypočítať odvodnenie na mieste

Ako viete, pred začatím stavebných prác je potrebné vypracovať plán a vypočítať parametre celej konštrukcie. Iba pri správnych výpočtoch bude štruktúra, ktorú ste vytvorili, 100%. Tento článok bude diskutovať o tom, ako vypočítať odvodnenie na mieste pred konštrukciou.

Výber drenáže a jej schéma

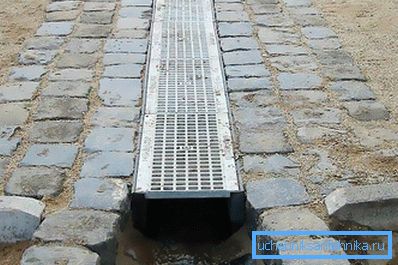

Povrchová drenáž

Faktom je, že existujú dva typy drenáž: povrchné a hlboké. Pred výpočtom sa rozhodnite, aký typ drenáže budeme stavať.

  • Povrchová drenáž je navrhnutá tak, aby zhromažďovala dážď a tavila vodu. Preto, ak je pre vás takýto systém postačujúci, pokračujte v kreslení rozloženia žľabov a výtlačkov vody. Žľaby by mali byť umiestnené okolo obvodu miesta, kde sa majú odoberať odpadové vody z pevných plôch: asfaltové dráhy, nástupišťa a odtoky zo strechy budovy. Sklon žľabov sa vypočítava rovnako ako pri pokládke odpadových vôd - 2 cm na 1 m dlhú. Po nakreslení drenážnej schémy a výpočte svahu prejdite na stavbu.
  • Odvodňovanie hĺbky je navrhnuté tak, aby odvádzalo z územia nielen dažďovú a tavnú vodu, ale aj trvale sa vyskytujúce v malej hĺbke podzemných vôd. Ak nie je možné odvádzať dažďovú vodu mimo areálu, potom okapy zo striech domov môžu byť rezané do hlbokej drenáže. Začnite mapovať odvodnenie, zvážte túto nuanciu. Výpočet tohto typu konštrukcie je oveľa komplikovanejší. Odtoková rúra by mala prebiehať po celom obvode budov, ale nie skôr ako 3 m od steny. Ako chápete, účelom hlbokej odvodňovania je zachytiť všetky podzemné vody a zabrániť ich úniku do suterénu domu.

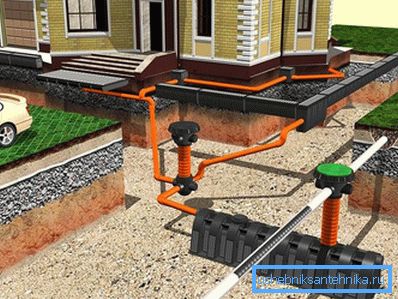

hlboký

Takže pri výpočte povrchovej drenáže je všetko jasné, ale podrobnejšie budeme brať do úvahy výpočet hlbokej odvodňovania.

Výpočet hĺbky odtoku

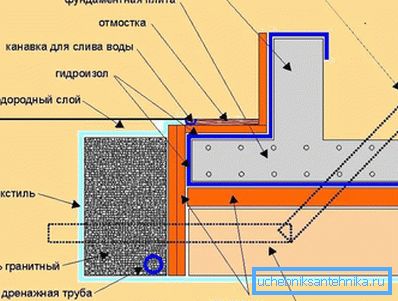

Hĺbka pokladania

Po nasmerovaní rozloženia hlbokej drenáže je potrebné pristúpiť k dôležitejším výpočtom. Výpočet odtoku musí obsahovať správnu hĺbku jeho inštalácie.

  1. Prvým faktorom ovplyvňujúcim hĺbku odtoku drenáže je hĺbka zamrznutia pôdy. Ako ste pochopili, ak odvodnenie zmrzne v zime, potom počas jarného rozmrazovania nebude schopné zberať tavenú vodu a odviesť ju z budovy. Odtokové kanály ľadu sa rozmrazia veľmi dlho, čo zníži funkciu drenáže na nulu. Zvážte skutočnosť, že snehová pokrývka pôsobí ako ohrievač. Pre výpočet hĺbky pokládky potrubí odoberáme hĺbku zamrznutia pôdy (pre každú oblasť je iná) a odpočítame ju: pre priemer potrubia do 500 mm - 300 mm pre potrubie od 500 mm do 500 mm. Hĺbka mrazenia je napríklad 1500 mm. Odtoková rúra sa položí s priemerom 200 mm. Vykonajte výpočet: 1500 - 300 = 1200. Toto bude hĺbka odtoku.
  2. Druhým faktorom ovplyvňujúcim hĺbku odtoku je hĺbka základov budovy. V tomto výpočte nie je nič zložité. Prijíma sa hĺbka základov a od spodného vankúša sa pridá 500 mm. Takáto hĺbka je vypočítaná na zachytenie podzemnej vody počas jarnej záplavy.

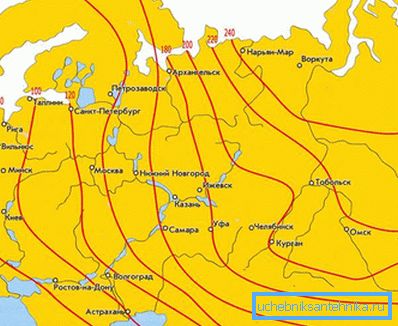

Hĺbka zmrazovania pôdy v rôznych regiónoch

Tu je na základe týchto dvoch výpočtov najvyššia hodnota, ktorá udáva hĺbku drenážnej inštalácie.

Výpočet sklonu odtoku

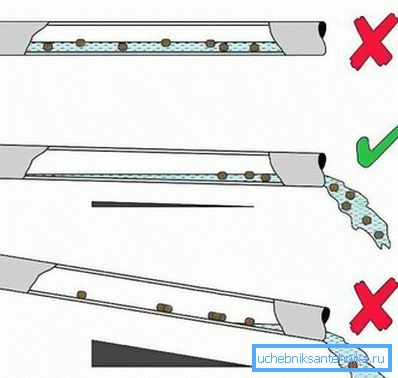

Optimálny sklon potrubia

Vypočítali ste miesto, kde dôjde k odtoku a hĺbke jeho inštalácie. Ale aby mohol správne fungovať, musí byť potrubie uložené naklonené od vrchného bodu smerom k vyprázdňovaniu. Sklon je vypočítaný rovnakým spôsobom ako pre povrchovú drenáž a odpadovú vodu s hrúbkou 1-2 cm na 1 m lineárne. Ak chcete správne vypočítať sklon celej diaľnice, môžete vykonať niektoré výpočty:

  1. Z horného bodu odtoku (zvyčajne je umiestnený na rohu budovy) merajte dĺžku výkopov vykopaných pozdĺž 2, ktoré sa zbiehajú v rohu strany budovy. Napríklad výkop vo výške 9 metrov.
  2. Zhrňte ich a celkovú dĺžku výkopu dosiahnete - 18 m. Zmerajte vzdialenosť od budovy k najnižšiemu bodu odtoku, ktorým je spádová studňa.
  3. Napríklad 10 m. Súčet dvoch čísel: 18 + 10 = 28.
  4. Celková vzdialenosť od hornej časti odtoku k najnižšiemu bodu odtoku je 28 m.
  5. Ak sa má vypočítať rozdiel medzi dvoma bodmi, odoberie sa 1% vzdialenosti, potom je 0,28 m. Inými slovami, rozdiel v umiestnení horného bodu odtoku a spodného bodu odtoku bude 28 cm.

Na základe týchto výpočtov sledujte svoj odtokový svah.

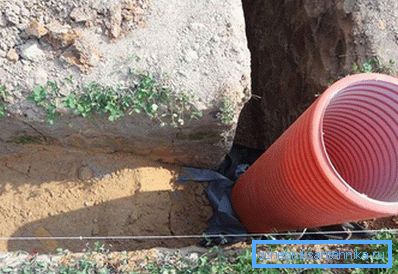

Dobrá poloha

Inštalácia drenážnej studne

Na vykonávanie údržby odtoku je potrebné poskytnúť inšpekčné studne. Preto vypočítajte schému hlbokej drenáže, vypočítajte potrebný počet jamiek a ich umiestnenie.

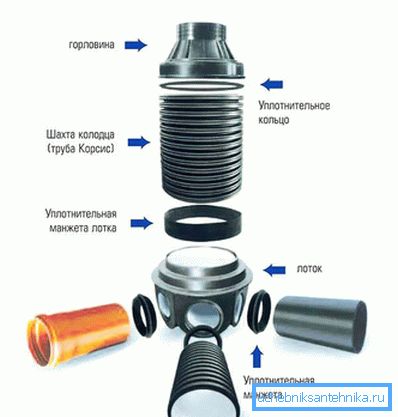

Hlavné časti predbežnej studne

Odtoková studňa by mala byť v zákrute, ale nie viac ako 20 metrov od okraja odtoku a na plochom úseku - každých 30-40 metrov. Umieste spádovú studňu na najnižšom bode so zreteľom na pohodlné vypúšťanie vody do rokliny alebo načerpanie drenážneho čerpadla.

Po správnom vykonaní všetkých výpočtov na stavbu drenážneho systému si môžete byť istí jeho kvalitou a trvanlivosťou.
