Ako je konštrukcia kanalizačného potrubia

Účinnosť kanalizačných systémov v obytných budovách závisí od prísneho dodržiavania regulačných požiadaviek a určitých pravidiel pre ich vybavenie. Zanedbanie ich jasnosti alebo chyby môže negatívne ovplyvniť každodennú prevádzku gravitačných diaľnic. Aby ste tomu zabránili, povieme vám, ako správne položiť kanalizačné potrubia vlastnými rukami.

Všeobecné informácie

Nezávislá výstavba kanalizačnej infraštruktúry si vyžaduje podrobnejšie oboznámenie sa s teoretickými poznatkami, ktoré budú potrebné pri vykonávaní inštalačných prác v tejto oblasti. Po prvé, je potrebné pochopiť, že dochádza k stupňovaniu vnútorných a vonkajších sietí.

Každý z týchto typov má vlastné potrubné výrobky vyrobené z rôznych materiálov a rôznych priemerov. Spojenie lineárnych dýz a armatúr na pripojenie potrubí, ktoré slúžia ako odvod odpadových vôd, musí byť vykonané s určitou obratnosťou, pričom dôsledne zachováva uhol sklonu.

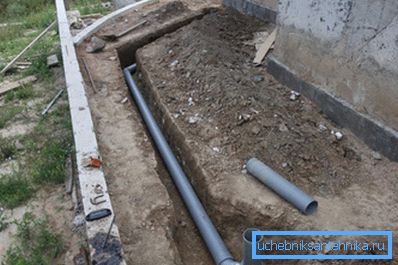

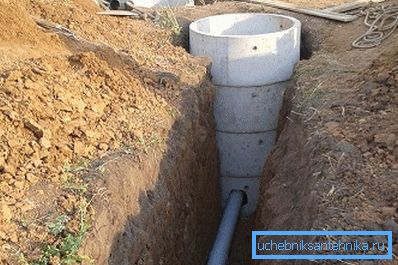

Hlavným znakom vonkajšej kanalizácie je to, že sa zapadá do pôdy susediacej s budovami. V tomto prípade sa pre gravitačné potrubia používajú dve metódy inštalácie:

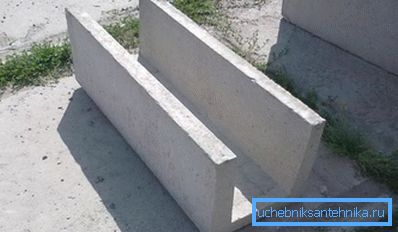

Tip: s cieľom uložiť improvizované podnosy môžu byť stanovené pomocou červených tehál.

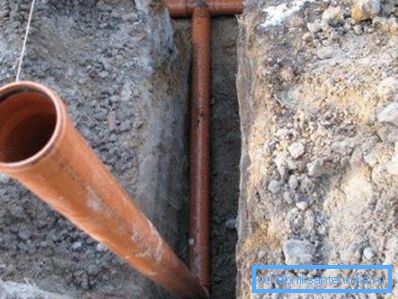

Výpočet hĺbky kanalizačných potrubí

Pred rozhodnutím o hĺbke kanalizačného potrubia v zemi je potrebné zvážiť niekoľko faktorov.

Medzi nimi vyniká:

1. Pôdna rýchlosť mrazenia pre túto klimatickú zónu.
2. Technické parametre (pevnosť, náchylnosť k deformácii) materiálov, z ktorých sú rúry vyrobené.
3. Účtovanie dynamických a statických zaťažení na mieste potrubia (vozovky, možné konštrukcie).
4. Koncový bod vybudovaného kanalizačného systému: vstup do centrálneho kolektora alebo hrdlo samostatnej septikovej nádrže.

Z toho vyplýva, že základným kritériom na určenie úrovne vypúšťania odpadových vôd je ukazovateľ zamrznutia pôdy.

Tip: informácie o tom môžete získať zo špecializovaných adresárov, ktoré komentujú tieto hodnoty pre rôzne komunikačné siete.

Vzhľadom na klimatickú zónu nemožno ignorovať charakteristiky terénu, ktoré sú pod jurisdikciou inžinierskej geológie. Najmä bezproblémová prevádzka kanalizačného potrubia je ovplyvnená racionálnym dodržiavaním pevnosti výrobkov (odolnosť proti prehýbaniu na rovných častiach) a kvalitatívnych charakteristík pôdy.

Maximálna prípustná hĺbka v suchých pôdach je 8 m, a pre pôdy so zvýšenou nasiakavosťou tento počet klesne na 6 m.

V SNiP nie je stanovený pevný rám pre hĺbku kladenia vonkajších kanalizačných sietí, pretože nie je možné vopred predpovedať, na akej úrovni sa nové potrubie spoja so zberačom. Koniec koncov, nikto zámerne nezníži potrubia, ak súčasne prechádzajú hlboko pod centrálny kolektor alebo vstup do septikovej nádrže.

Kritické sklony sa zvyčajne vypočítavajú na základe amplitúdy úrovní, berúc do úvahy vzdialenosť od kolektora (septik) od konštrukcie, z ktorej prebieha odvodnenie splaškov.

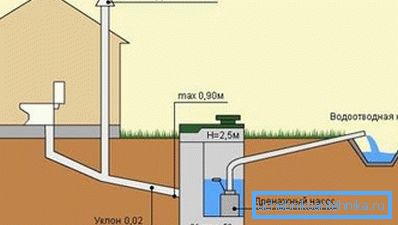

Usporiadanie jednotlivých odpadových vôd nevyhnutne začína ponorením do zemného septiku. Zaujatosť systému bude do značnej miery diktovaná hĺbkou, do ktorej bude pochovaná jeho podzemná voda.

Ak táto hĺbka nezodpovedá mrazom typickým pre prechod zimy v regióne, použije sa izolácia potrubia. Ohrievanie sa vykonáva stavebnými materiálmi alebo špeciálnymi krytinami z polyetylénovej peny rôznej hrúbky.

Voliteľne sa používa vykurovací elektrický kábel, s ktorým sú plochy, ktoré sú extrémne pre mrazenie, navinuté v špirále. Spája sa pri nízkych teplotách a poskytuje obvyklý režim prevádzky.

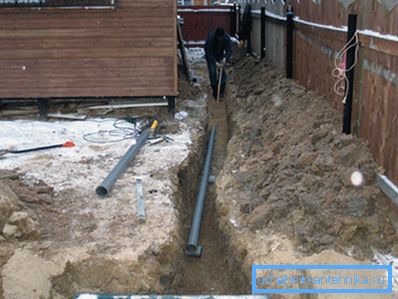

Vlastnosti usporiadania vonkajších kanalizačných potrubí

Nasledujúce pokyny vám pomôžu vyhnúť sa veľkým chybám:

1. Ustaveniu potrubia predchádza čistička odpadových vôd.
2. Hĺbka zákopov by mala poskytovať optimálny sklon, čo uľahčí plynulé odstraňovanie odpadových vôd.
3. Povinná prítomnosť odpisových postelí v spodnej časti zákopov. Zvláštna pozornosť sa venuje miestam, kde sa uskutočňuje spojenie rúr.
4. Na miestach pripojenia niekoľkých odbočných rúr alebo na ostrých zákrutách kanalizačného potrubia sa odporúča zariadenie kontrolných studní.

1. Prísne dodržiavanie smeru zvonovitého spôsobu spojenia potrubí (zásuvka je vždy na opačnom konci potrubia od septikovej nádrže).
2. Splyňovanie zákopov sa uskutočňuje najskôr s pieskovou kompozíciou a potom s celkovou hmotnosťou pôdy. Je potrebné vylúčiť tlmenie v strede rúry, aby sa predišlo prehĺbeniu v zemi a podporilo preťaženie.

Upevnenie stúpania a potrubia

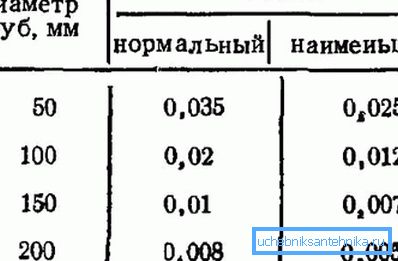

1. Uhol sklonu kanalizačných potrubí zohľadňuje priemer potrubia a empiricky získanú rýchlostnú charakteristiku gravitačných výbojov. Odporúča sa, aby odoberaná kvapalná hmota prechádzala rýchlosťou 0,7-1 m / s. Z toho vyplýva, že pri potrubiach s prierezom 50 mm je vhodný sklon 3 cm na lineárny meter a pre O110 mm stačí v rovnakom úseku len 2 cm.
2. Domáce kanalizačné siete, vo vertikálnej polohe pri vybavovaní stúpačov vo viacpodlažných obytných budovách a pri horizontálnom umiestnení vyžadujú fixáciu na steny. Na tento účel sa používajú kovové a plastové svorky rôznych konfigurácií.

Vzdialenosť upevňovacích prvkov z jednej do druhej, keď je umiestnená horizontálne, by mala byť približne rovnaká ako priemer potrubia, zvýšený desaťkrát. Ak ide o rúrku O50 mm, vzdialenosť medzi spojovacími prvkami je 0,5 m.

1. Kanalizačné stúpačky vyžadujú upevnenie v rozmedzí 1-1,3 m. Na vyrovnanie nepohodlia zvuku odtokov sa používajú kryty na pohlcovanie zvuku a gumové manžety na svorkách.

záver

Zariadenie kanalizácie odvádza ťažké a zodpovedné rozhodnutie, ktoré by malo zvážiť súbor faktorov. Ako urobíte predbežný výpočet bude závisieť od celej štruktúry, ako aj od jej ďalšej prevádzky. Umiestnenie kanalizačných potrubí mimo domu sa môže vykonávať otvoreným a uzavretým spôsobom. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
