Vzduchové potrubia pre vetranie - pohľady, funkcie a

Dôležitými prvkami akéhokoľvek systému vetrania sú správne vybrané vzduchové kanály. Ich hlavnou úlohou je zabezpečiť tok čerstvého vzduchu do miestnosti a odstrániť odpad. Účinnosť ventilačného systému závisí predovšetkým od správneho výpočtu priemerov rúr a prierezu potrubí. Dnes zistíte, ako sa okružné vzduchové kanály na ventiláciu líšia od ostatných, aké materiály sa používajú pre rôzne typy a tiež ako sú inštalované.

Moderné prírodné a mechanické ventilačné systémy pre priestory majú zvyčajne len jeden kanál na odstránenie hmoty odpadového vzduchu. Súčasne by čerstvý vzduch mal pretekať neprístupnými únikmi a prasklinami v dverách a okenných blokoch, ako aj prostredníctvom špeciálnych technologických otvorov.

Ďalšia vec - dodávka a odsávanie vetranie, ktoré si vyžaduje výpočet a inštaláciu dvoch samostatných kanálov určených na prietok čerstvého vzduchu a výstupné znečistené.

Typy kanálov

Dnes nie je žiadny problém nakupovať časti ventilačných systémov, pretože výrobcovia ponúkajú svoje výrobky v širokom rozsahu. Z tohto dôvodu je ich cena prijateľná pre väčšinu kupujúcich.

Preto pri výbere potrubia musíte venovať pozornosť konštrukčným vlastnostiam budovy, pre ktorú je zakúpená. Nižšie uvažujeme niekoľko kritérií, ktoré pomôžu pochopiť klasifikáciu zariadení.

dizajn

Vzduchové kanály môžu byť:

materiál

V súčasnosti sa na výrobu používajú rôzne materiály:

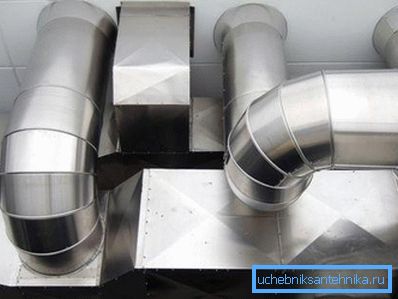

1. kov - nehrdzavejúca alebo pozinkovaná oceľ, zliatiny hliníka. Prvky sú vysoko odolné, vydržia požiarne a žieravé formácie. Ich inštalácia nespôsobuje žiadne osobitné ťažkosti, životnosť výrobkov je dlhá.

Najnižšie náklady na pozinkované oceľové kanály tejto kategórie, zároveň hliník a nehrdzavejúca oceľ budú pre zákazníkov oveľa drahšie. To tvorilo hlavnú požiadavku na výrobky z pozinkovaných rúr.

1. plastický, skôr vysoko kvalitný polypropylén, ktorý sa vyznačuje nízkymi nákladmi a nízkou hmotnosťou. Prvky sú odolné proti opotrebovaniu, nehrdzavejú a sú čo najtichšie. Inštalácia sa zvyčajne vykonáva ručne a prevádzkové obdobie je niekoľko desaťročí.

Toto a ďalšie materiálne výhody priťahujú mnohých spotrebiteľov. Medzi nedostatky treba spomenúť slabosť mechanického poškodenia a vysoké teploty.

1. Flexibilné z polymérov, ako aj z vlnitého hliníkového polymérového plechu, ktorý je vybavený oceľovou výstužou. Takéto vzduchové kanály sa používajú vo ventilačných systémoch súčasne s klasickými tuhými vzduchovodmi a zodpovedajúcimi tvarovanými komponentmi. Nevýhodou je, že práca na flexibilných potrubiach je sprevádzaná príliš veľkým množstvom hluku, čo je výrazne viac ako iné typy vzduchových potrubí.

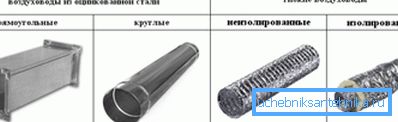

Tvar prierezu

Klasický je považovaný za obdĺžnikový a okrúhly, ale je tu aj oválny.

Výber závisí od odsúhlaseného projektu.

1. Okrúhle majú väčší dopyt zákazníkov než obdĺžnikové. Nie je nič prekvapujúce, pretože sú ľahko inštalovateľné a majú minimálnu aerodynamickú odolnosť voči vzduchu.

Spojovacie spojky a vonkajšie spojky sa používajú ako materiál na spojenie tvarovaných prvkov a rúr. V tomto prípade nedochádza k úniku vzduchu, takže môžete hovoriť o úplnej tesnosti okruhu.

1. Obdĺžnikové vzduchové kanály sú navzájom spojené a tvarované časti:

• príruby;
• shinoreykami;
• montážne uhly;
• zaskočí.

Ich inštalácia je v porovnaní s kruhmi trochu obtiažna a majú najhorší aerodynamický výkon. Nepochybná výhoda obdĺžnikových vzduchových kanálov je perfektná kombinácia s akýmikoľvek interiérmi, najmä v miestnostiach s nízkymi stropmi.

Výpočet vzduchových potrubí

Nižšie nájdete sprievodcu, ktorý vám pomôže porozumieť tejto zložitosti:

1. Vytvorte všeobecnú schému ventilačnej siete s prihliadnutím na priestor priestorov a ich účel. Vypočítajte potrebnú výmenu vzduchu v kubických metroch za hodinu.
2. Druhou etapou je stanovenie rýchlosti pohybu vzdušných hmôt v potrubiach:

• prirodzené vetranie - do 1 m / s;
• nútené vetranie - 3-5 m / s.

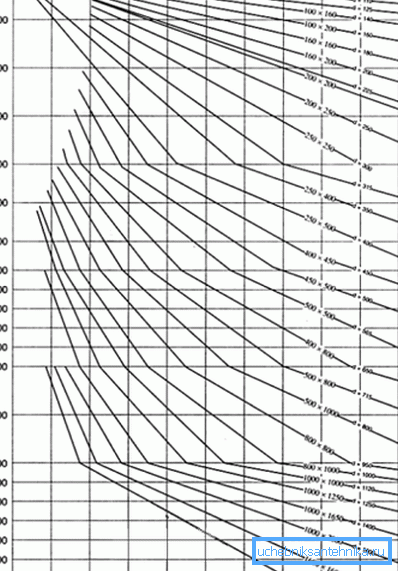

Pre výpočet je najvýhodnejšie použiť špeciálne diagramy pripravené odborníkmi. S ich pomocou sa vypočítava priemer vnútornej časti potrubia na základe získaných výsledkov.

Napríklad pre umelé vetranie s objemom výmeny vzduchu 300 m³/ h a rýchlosť toku vzduchu 3 m / s, optimálny priemer ventilačného kanála je 150 mm, ak obdĺžnikový je 100 mm až 200 mm.

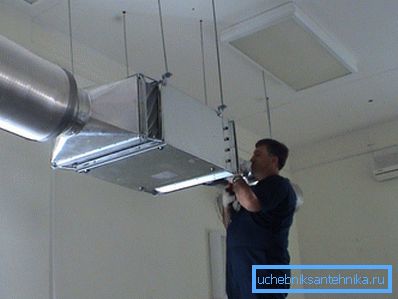

Montáž vzduchových potrubí

Dôležité pri inštalácii vzduchových vodičov je rozhodnutie, či musia byť izolované alebo nie. Takáto dodatočná izolácia vetracích kanálov zabráni tvorbe kondenzátu, čo umožní dlhšiu a bezproblémovú ventiláciu.

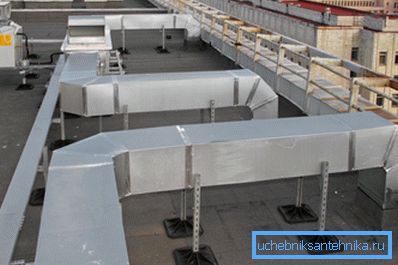

Tip: Tepelná izolácia vetracích rúr je potrebná pri inštalácii mimo budovy alebo v miestnosti, ktorá nemá vykurovanie.

Druhým dôležitým rozhodnutím je izolácia vetracích kanálov, ktoré sa nachádzajú v pracovných a obytných priestoroch, najmä v spálni alebo detskej izbe.

Na zníženie systémových decibelov použite nasledujúce pravidlá:

• dobre pomôže vyriešiť problém potrubia veľkého priemeru alebo s hrubými stenami;
• Dokončovacie potrubia so špeciálnymi materiálmi na minimalizáciu hluku počas prevádzky ventilačného systému umožňujú aj tichosť v miestnostiach;
• Používajte izoláciu vibrácií pre ventilačné zariadenia, ako sú ventilátory a tlmiče.

Účinnosť systému vo veľkej miere závisí od jeho pravidelného čistenia. Najčastejšie nie je potrebné demontovať všetky alebo jeho komponenty.

Tip: Vyčistite mechanickou alebo chemickou metódou. Prvá zahŕňa použitie vákuových čerpadiel a hydro-mechanických zariadení, druhá - použitie špeciálnych aerosólov.

záver

Po rozhodovaní o inštalácii vetracieho systému v dome alebo apartmáne musíte zodpovedne a dôsledne pristupovať k výpočtu, výberu a inštalácii vzduchových potrubí, pretože ich prevádzka bude v budúcnosti závisieť od nich.

Vzduchové kanály na vetranie sa stanú neviditeľnými a bezproblémovými, alebo budete musieť vyriešiť ďalšie problémy, ktoré boli počas práce porušené.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
