Výroba vetrania v súkromnom dome: procesné prvky

Pri súkromných a viacpodlažných obytných budovách, priemyselných a verejných budovách, školách, materských školách a zdravotníckych zariadeniach sa výroba ventilačného systému uskutočňuje na rovnakom princípe a z tých istých materiálov, pokiaľ ide o kov. Hlavnou časťou týchto konštrukcií sú vzduchové potrubia, ktoré sa vyrábajú na špeciálnych strojoch najmä z pozinkovaných oceľových plechov a zliatin hliníka (tieto rúry môžu byť tiež vyrábané v malom množstve remeselným spôsobom).

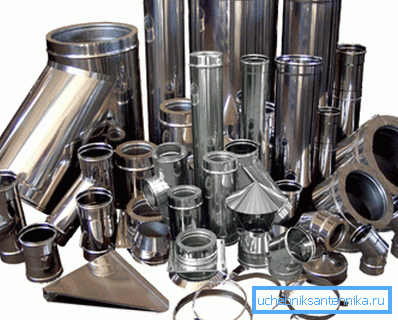

Okrem tuhých rúrok vyrábajú tiež vlnité rúry a tiež otvárajú dáždniky a otvory pre výfuky, drážky, odpalíky a rohové tvarovky. To všetko nižšie a na pomoc - video v tomto článku.

ventilácia

Poznámka. Ventilačné systémy môžu byť prívodné, výfukové a nasávacie / výfukové, z ktorých každý môže byť buď prirodzený alebo mechanický (nútený). Navyše, nasávacie a výfukové systémy môžu mať všeobecný alebo miestny účel. Druhá možnosť sa najčastejšie využíva vo výrobe, pretože cena za energiu je v tomto prípade oveľa nižšia.

Obrábacie stroje

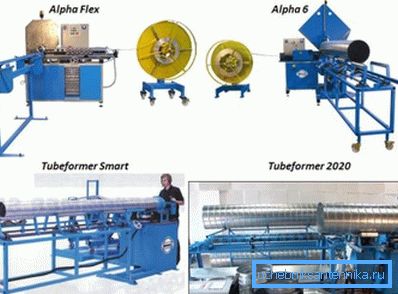

Tubeformer 2020 je špirálovo navíjací mlyn, ktorý vyrába švajčiarska spoločnosť SPIRO (cena zodpovedá kvalite výrobkov) na výrobu veľkých vzduchových potrubí, a to ako pre potreby výmeny vzduchu, tak aj pre výrobu polyuretánových penových nádrží pre bane a mosty.

Rozsah prierezu vyrábaných rúrok sa pohybuje od 80 mm do 2000 mm s hrúbkou steny od 0,4 mm do 2,0 mm, ale dĺžka výrobku nie je obmedzená. Zariadenie spotrebuje elektrinu 11 kW, 3380 V a 50 Hz.

Tubeformer 1602 PRO je špirálovitý mlyn vyrábaný švajčiarskou firmou SPIRO na výrobu veľkých vzduchových potrubí pre potreby výmeny vzduchu, ako aj pre výrobu polyuretánových penových nádrží pre bane a mosty.

Rozsah prierezu vyrábaných rúrok sa pohybuje od 80 mm do 1600 mm s hrúbkou steny od 0,4 mm do 1,5 mm, ale dĺžka výrobku nie je obmedzená. Stroj spotrebuje elektrinu 15 kW, 3380 V a 50 Hz.

Plasmacutter Florett je plazmový rezací stroj s širokým sortimentom plechov vyrábaný spoločnosťou SPIRO a vybavený počítačovým riadiacim programom, ktorý je prispôsobený vašimi vlastnými rukami na poskytovanie trojrozmerného modelovania dielov, najmä dáždnikov na výfuk, drážok a rôznych (kruhových, oválnych, obdĺžnikových) tvaroviek.

Pracovná doska tohto modelu má 30001500 mm, na spoločnom povrchu 39902140 mm, posuvný, s rýchlosťou pohybu 40 mm / min a presnosťou rezu až 0,5 mm. Súčasne AC Servo 4000I, 50 / 60Hz a 2.5kVA a plazma 60A, 230 / 400V, 3 fázy 11kVA, s celkovou hmotnosťou 780kg.

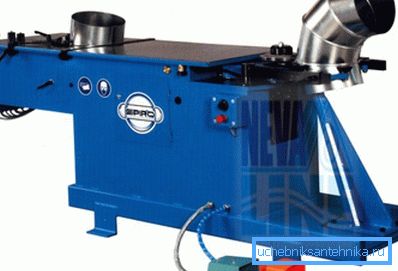

Spoločnosť Gorelocker COMBI T, as, je na stroji na výrobu segmentových ohybov a iných tvaroviek švajčiarskou spoločnosťou SPIRO a je v tejto oblasti uznávaná ako lídra medzi výrobcami takýchto zariadení.

Výstupný priemer je od 125 mm do 1250 mm s hrúbkou steny od 0,4 mm do 1,5 mm pre čiernu oceľ, od 0,4 mm do 1,0 mm pre nehrdzavejúcu oceľ, od 0,4 mm do 1,5 mm pre hliníka a od 0,4 mm do 1,25 mm pre meď. Parametre napájania 5kVA / 400V / 50Hz, 3 fázy.

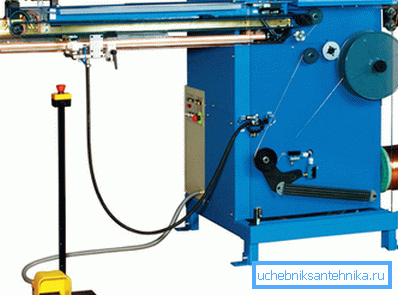

Stitchwelder 1000/1270/1540 sú vysokokvalitné zváracie stroje vyrábané švajčiarskou spoločnosťou SPIRO a používané na zváranie rúrok bez poškodenia prednej časti spracovávaného kovu. To umožňuje nepoužívať hermetické lakovanie.

V závislosti od úpravy jednotky 1000/1270/1540 môže byť dĺžka zvaru 50/1000 / 50-1270 / 50-1500 mm, prekrývajú sa 6/8/8 mm s hrúbkou kovu 0,4-1,0 mm, priemer polotovary 75 až 1000 mm. Priemer medeného drôtu s kruhovým prierezom na zváranie je 2,0 mm a rýchlosť zvárania zvaru je od 3 m / min do 1212 m / min (pokyny pre výber režimu sú pripojené).

Okrúhla a obdĺžniková časť

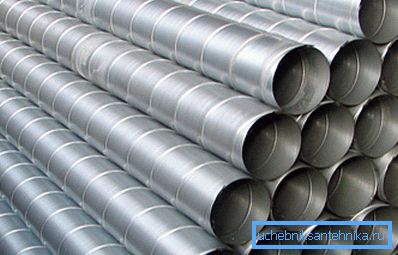

• V priemyselných podnikoch je spravidla kruhová časť ventilácie, ktorá sa používa - výroba ventilačných kanálov tejto časti znižuje aerodynamický odpor pri preprave vzduchu v kanáloch a tiež veľmi dôležitá výrazne znižuje hladinu hluku. Izolácia takýchto výrobkov sa buď nevyužíva vôbec, alebo je minimálna, čo v oboch prípadoch šetrí rozpočet podniku alebo organizácie. Aby sme mohli prevádzkovať celý systém, pre fanúšikov nepotrebujeme príliš silné motory, a preto je z tejto strany pozorovaný aj ekonomický efekt.
• Hustota spojov takýchto vetracích kanálov je veľmi vysoká, čo zaisťuje minimálny únik vzduchu, a preto znižuje tepelné straty. Ak spoločnosť vyrábajúca takéto zariadenia má kompletnú sadu všetkých strojov (tento článok uvádza len tie hlavné), potom si môžete objednať systém akejkoľvek zložitosti.

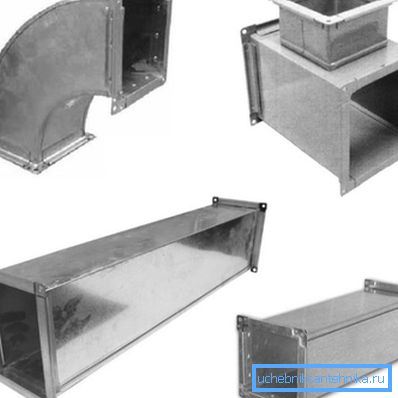

• Hlavnou výhodou obdĺžnika nad kruhom je jeho menšia výška s rovnakou prierezovou plochou, preto sa výrobky so štvorcovou časťou najčastejšie používajú na inštaláciu v nízkom priestore. Navyše, obdĺžnik je jednoduchšie umiestniť do menšej ozdobnej škatule.

Poznámka. Pri inštalácii vetrania v súkromnom dome sa obyčajne používajú obdĺžnikové vzduchové kanály, hoci niektoré prvky môžu byť kruhové, napríklad pripojiť kuchyňskú digestor s ventilačným oknom.

záver

Na záver môžeme povedať niekoľko slov o výrobe vetracích mriežok. Môžu byť tuhé a nastaviteľné, s jedným alebo dvoma radmi žaluzií alebo žalúzií. Vyrobené z plastu, pozinkovanej ocele a zliatin hliníka.
