Výber a montáž ventilačných kanálov
V tomto článku sa budeme zaoberať tým, ako sa inštaluje vetracie potrubie podľa SNiP, poďme sa pozrieť na to, ako to funguje, a tiež sa pozrieť na niektoré dôležité nuansy.
Po preskúmaní týchto informácií pochopíte, ako nainštalovať výfukové kanály sami. Alebo aspoň mať možnosť sledovať činnosť najatého brigáda - o tom, ako dobre fungujú.
A správna inštalácia je tu veľmi dôležitá. Koniec koncov, ak sa niečo urobí zle, ako by malo byť, potom bude vetranie priestorov vykonané na veľmi zlej úrovni. To je plné tvorby vlhkosti, vzhľadu plesní na povrchu, hnilobných drevených prvkov atď.
Systém ventilácie je v skutočnosti veľmi jednoducho usporiadaný - v určitom bode domu (zvyčajne v podkroví alebo na streche) je inštalovaný elektrický ventilátor, ktorý odťahuje vzduch zvnútra cez vzduchové kanály.
Ktoré kanály si vyberiete
Existujú určité nuansy v tom zmysle, že každý typ potrubia má špecifický účel - zvážte všetky funkcie na príklade tabuľky.
| Typ produktu: | vlastnosti: |

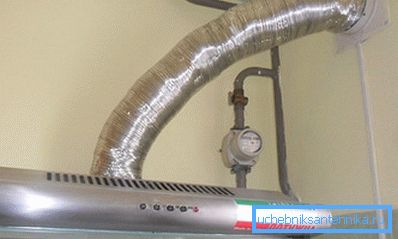

| Základom rukávov tohto typu je oceľový drôt. Vo väčšine prípadov je povlakom špeciálna kovová páska. Forma je vždy okrúhla, pretože v opačnom prípade sa výrobok nebude ohýbať. Takýto materiál má malý priemer, možno s tepelnoizolačnými alebo hlukovými vlastnosťami. Okrem toho je jeho cena celkom prijateľná pre každého, čo umožňuje použitie rukávov v bytoch a súkromných domoch. |
| Takéto línie sa vyrábajú na špeciálnych ohýbacích strojoch - "na výstupe" výrobku môžu mať okrúhly alebo obdĺžnikový tvar. Oddiel môže byť ľubovoľný Výrobky sú dobré, pretože sú veľmi odolné voči mechanickému namáhaniu a sú schopné "riadiť" veľmi veľké objemy vzduchu. Optimálne je použitie krabice na distribúciu ventilácie (jeho centrálna časť) v bytových domoch, administratívnych budovách, nákupných centrách atď. Pre jeden byt - konštrukcia z pozinkovaného je zvyčajne nevhodné na použitie. |
| Tieto rúry sú vyrobené z dosť hrubých ocelí. Takéto vzduchové kanály sa zvyčajne používajú pri veľmi vážnych systémoch vetrania a odstraňovania dymu v priemyselných budovách. |
Vo všeobecnosti sa ukazuje, že pri samonasávacích prácach, pri inštalácii vetrania v súkromnom dome alebo byte je najlepšie použiť flexibilné hadice.
Pozrime sa na hlavné nuansy a odporúčania týkajúce sa inštalácie tohto materiálu a potom postupujte krok za krokom, ako vytvoriť štandardný systém.
Pravidlá, ktoré je dôležité vedieť
Tu je veľa odporúčaní:
- Je veľmi dôležité maximalizovať rukávy. S týmto prístupom sa eliminuje prehĺbenie, čo znižuje tlakové straty, tlak vzduchu.
- Ohyby musia byť vyrobené s čo najširším polomerom. Ak urobíte veľmi ostré zákruty, znova stratíme tlak.
- Je potrebné organizovať uzemnenie diaľnice. Pretože počas prepravy vzduchu, ktorý obsahuje rôzne organické zložky, sa môže stať štatistická elektrická energia.
- V tých miestach, kde kanál prechádza cez steny, musíte nainštalovať ochranné kovové adaptéry a už cez nich vytiahnuť potrubie. Ak sa tak nestane, existuje veľké riziko poškodenia puzdra kvôli kontaktu s ostrými rohmi kamenných povrchov.
- Vzdialenosť medzi spojovacími prvkami by nemala byť väčšia ako 40 cm. Ak je tento priestor väčší, potom bude po prvé vibrácie kanála silné a za druhé sa vyskytne previs. Preto dodržiavajte tento štandard, hoci pri tomto prístupe sa celkové náklady na inštaláciu vzduchotechnických potrubí mierne zvyšujú.
Také sú pravidlá. Teraz sa obrátime na praktickejšiu časť preskúmania.
Schéma montážneho systému ventilácie
Ako ilustratívny príklad by sme mali analyzovať inštaláciu malého systému, ktorý je zvyčajne zostavený na následné vetranie bytu alebo domu s malou plochou.
Venujte pozornosť! Takéto potrubia sú namontované väčšinou len vtedy, keď je vetranie vynútené! Pre otvory s prirodzenou zákrokom takéto rukávy zvyčajne nie sú vyťahované, pretože to nedáva zmysel - ak existuje ťah, je to veľmi slabá úroveň.
Poďme sa vrátiť do práce.
Cestné značenie a montáž
Pravidlá pre inštaláciu vzduchotechnických potrubí zabezpečujú v tomto štádiu nasledujúci postup:
- Na strope nakreslíme čiaru, ktorá sa stane smernicou pre zavesenie kanálov.
- Pomocou perforátora a hmoždinkami upevnite pozdĺž línie každých 40 cm. Svorky - držiaky rukávov.
Ako vidíte, tu nie je nič ťažké.
Rezacie a upevňovacie objímky
Tu je najskôr vypočítaná celková dĺžka "potrubia" a potom sa požadovaná dĺžka odreže pomocou nožnice alebo čepele z nej.
Potom je jeden koniec objímky umiestnený na odvzdušňovací otvor (alebo ak ventil ešte nie je nainštalovaný, potom koniec linky je jednoducho ponechaný v požadovanom bode).
A potom sa rukáv vytiahne cez svorky pozdĺž predtým označenej čiary, až k miestu domu, ktorý je centrálnym zdrojom vyťahovania vzduchu.
Venujte pozornosť! V jednej miestnosti môže byť niekoľko vetraciach mriežok. V tomto prípade je to jednoduché - stredová čiara (ohybná alebo vyrobená z pozinkovanej ocele) je vytiahnutá cez strop, ku ktorému sú hadice z každej siete pripojené pomocou špeciálnych adaptérov. A už je tento "centrálny" vzduchový kanál dodávaný do hlavnej digestora.
Táto práca sa opakuje pre každú miestnosť, ktorá sa musí vysielať.
Taký je pokyn, princíp operácie. Tento článok je u konca a možno ho môžeme zhrnúť.
záver
Podrobne sme preskúmali, aké sú vzduchové kanály, a tiež sa dotýkali základných pravidiel ich montáže. Okrem toho sme našli stručný stručnosť práce.
Dúfame, že teraz môžete vo svojom dome zorganizovať kvalitnú ventiláciu. No, alebo aspoň sa uistite, že všetko sa vykonáva kvalitatívne.
Ak chcete získať ešte viac informácií o takejto konkrétnej téme, nezabudnite si pozrieť video v tomto článku.
