Vlnitosť na vetranie: vyberte si a nainštalujte sa

V tomto článku budeme hovoriť o tom, čo tvorí zvlnenie hliníka pre ventiláciu a podobné výrobky z iných materiálov. Okrem toho zvažujeme, aké sú vlastnosti výberu týchto štruktúr. No a samozrejme poskytneme niekoľko praktických odporúčaní na inštaláciu vetracieho zvlnenia.

Všeobecné informácie

Vetracia vlnitá rúra je základným prvkom pre pripojenie moderných krytov. Nie je pochýb o tom, že vetracia vlnitá objímka nevyzerá tak dobre ako špeciálna plastová krabica.

Faktom je, že okrúhle puzdro je ťažké zakryť v stene alebo zakryť akýmikoľvek dekoratívnymi prvkami. Ale napriek týmto ťažkostiam, v niektorých prípadoch je vlnitá hadica jednoducho nenahraditeľná.

Napríklad sa v ťažko dostupných miestach používa vlnitá rúrka na ventiláciu, kde je kvôli viacerým otáčkam a ohybom ťažké namontovať obyčajnú plastovú škatuľu.

Hlavné typy vzduchových potrubí a ich klasifikácia

V súčasnosti sú vzduchové potrubia navrhnuté na pripojenie odsávačov pár nasledujúcimi úpravami.

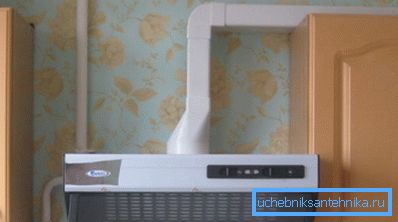

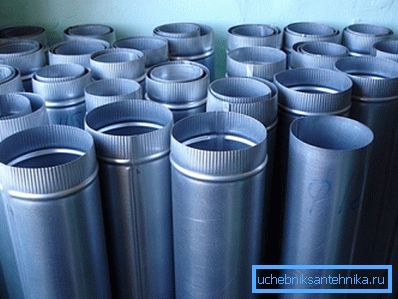

1. Plastová alebo kovová rúrka (hard box) s dokonale hladkým vnútorným povrchom. Nedostatočná vnútorná reliéf zabezpečuje bezhlučný chod ventilačných zariadení. Vďaka hladkému vonkajšiemu povrchu zaistí estetiku vzhľadu spojovacieho prvku.

Jediným významným nedostatkom takýchto konštrukcií je malý stupeň flexibility a v dôsledku toho nemožnosť ich použitia na steny a stropy s komplexným povrchovým reliéfom.

Odporúča sa používať plastové vzduchové potrubia, keď môžu byť pokryté zaveseným stropom, dekoratívnymi panelmi a inými ochrannými konštrukciami. Cena plastového potrubia je vysoká v porovnaní s kovovými náprotivkami.

1. Vlhké hliníkové potrubie pre ventiláciu je vhodnejšou a najpopulárnejšou voľbou, pretože má niekoľko výhod, medzi ktoré patrí:

• vysoká odolnosť proti opotrebeniu;
• odolnosť voči mechanickým deformáciám;
• ľahká inštalačná práca;
• nízky stupeň zaťaženia podlahy budovy
• absolútna tesnosť napriek pohyblivosti kĺbov;
• odolnosť voči zvýšeným teplotám (do + 250 ° C) av dôsledku toho možnosť použitia výfukových plynov v autonómnych vykurovacích systémoch;

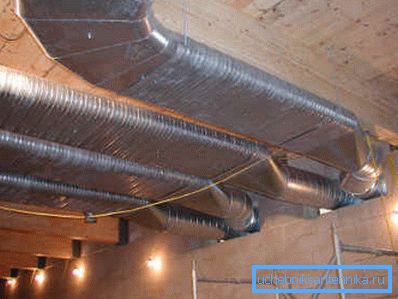

• univerzálnosť použitia, pretože zvlnenie s rovnakým úspechom sa prevádzkuje v priestoroch verejných, bytových a technických účelov;
• rozumnú cenu a v dôsledku toho atraktívnu cenu dokončeného ventilačného systému ako celku.

Avšak spolu so zjavnými výhodami sú prinajmenšom zjavné nedostatky, medzi ktorými sú:

• nízka úroveň tuhosti ventilačného kanála ako celku;
• nízka intenzita prietoku vzduchu v dôsledku nedostatočnej aerodynamiky vnútorného povrchu stien;
• ťažkosti s diagnostikou poškodenia alebo blokády, ako aj ťažkosti s čistením a dezinfekciou ventilačných kanálov;
• Vzhľadom na množstvo štrukturálnych vlastností nemožno pružné hliníkové potrubia používať vo vysoko výkonných ventilačných systémoch.

Vlastnosti konštrukcie

Flexibilné vzduchové kanály sú štrukturálne viacvrstvové výrobky z hliníka a vrstvy polyesteru. Výstužným prvkom konštrukcie je špirála z ocele. Špirála nielen stanovuje požadovaný stupeň tuhosti výrobku, ale tiež zabezpečuje zmenu smeru potrubia na otáčkach vo forme charakteristického akordeónu.

Hliníkové vzduchové potrubia zvnútra môžu byť hladké alebo zvlnené.

• Modifikácie s hladkým vnútorným povrchom sú charakterizované zvýšenými aerodynamickými vlastnosťami.. Preto je vhodné inštalovať také úpravy vzduchových potrubí na dlhé trasy.

Významnou nevýhodou modifikácií s hladkým vnútorným povrchom stien je zložitejšia inštalácia.

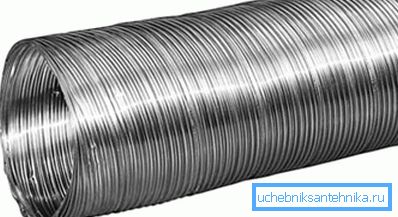

• Vlnité hliníkové vzduchové kanály sa vyznačujú menšou aerodynamikou, ale napriek tejto nevýhode môžu byť nastavené na akýkoľvek požadovaný smer, čo značne zjednodušuje inštaláciu.

Funkcie výberu

Čo treba hľadať pri výbere vlnitého potrubia na vetranie? Keďže technológia inštalácie a obsluhy týchto spojovacích prvkov je rovnaká, bez ohľadu na značku výrobcu sa zameriavame na priemer prierezu.

Výsledkom je, že pre správnu voľbu je potrebné riadiť parametre výstupu zariadenia, ktoré plánujete pripojiť prostredníctvom flexibilného potrubia.

Ak má výkresový návod použitie zvlnení s určitým priemerom, tento priemer by mal byť použitý, pretože rozdiel medzi skutočnými rozmermi a vyznačenými rozmermi povedie k nemožnosti inštalácie alebo k nedostatočnej tesnosti spojenia.

Štandardné priemery priemyselne vyrábaných hliníkových zvlnení sú nasledovné:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Spravidla sú uvedené veľkosti dostatočné na inštaláciu všetkých priemyselne vyrábaných extraktov a iných zariadení, ktoré je potrebné pripojiť k ventilačnému systému.

Dôležité: Pri kúpe potrubia pre domáce výfuky by ste mali mať na pamäti, že vetracie potrubie s veľkým počtom pravých uhlov a dĺžkou viac ako 2 m má negatívny vplyv na výkon systému. Riešením tohto problému môže byť získanie menšieho kanála s menším priemerom, ktorý môže byť pripojený k odsávaču cez adaptér.

Výber podľa izolácie

Cena flexibilných hliníkových kanálov závisí vo veľkej miere od prítomnosti medziľahlej vrstvy izolácie. Úpravy bez akejkoľvek izolácie sú inštalované a prevádzkované v systéme nútenej ventilácie, kde neexistujú žiadne špeciálne požiadavky na úroveň hluku a požiarnej bezpečnosti.

Modifikácie s vrstvou izolácie sú oveľa drahšie ako konvenčné, ale napriek vyššej cene zaručujú množstvo významných výhod vrátane: nízkej úrovne hluku, vysokej odolnosti voči vysokým teplotám.

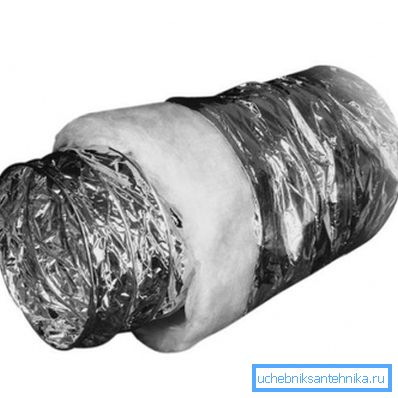

Ako izolácia v takýchto konštrukciách sa používa vrstva minerálnej vlny. V dôsledku toho je návrh izolovaných modifikácií sendvič pozostávajúci z hliníkovej vrstvy, vrstvy bavlny a hliníkovej vrstvy.

Viacvrstvové štruktúry sa široko používajú v prípadoch, keď je diaľnica umiestnená v miestnostiach, kde je vysoká hladina hluku neprijateľná.

Inštalačné práce

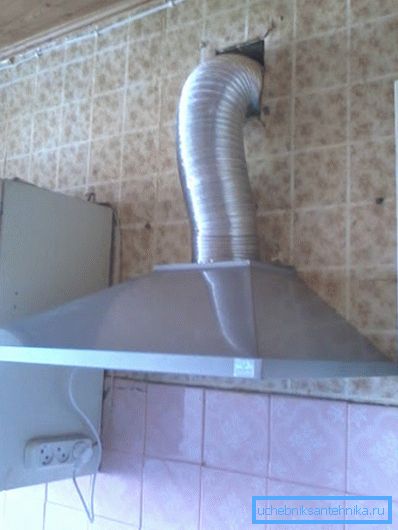

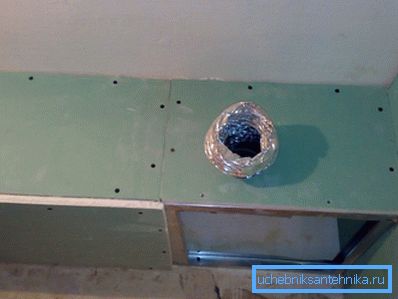

Pri montáži do kuchyne je zvlnené vetracie puzdro skryté v jednej zo skriniek. Ďalšou dobrou možnosťou je umiestnenie rúry v priestore nad kuchynskou súpravou.

Pre inštaláciu nie sú potrebné žiadne špeciálne adaptéry, pretože potrubie je flexibilné a prechádza cez všetky uhly bez námahy.

Manuálna inštalačná príručka nepredstavuje nič ťažké:

• Najprv natiahneme vzduchové potrubie, aby sme mali menej hluku, keď je hotový systém v prevádzke.
• Upevnite rúrku na potrubie výfukového systému pomocou špeciálnej svorky. Podobne je zvlnenie upevnené na výfukovom otvore.
• Ak je výfukové zariadenie s kruhovým úsekom pripevnené k nemu priamo zvlnenie. Ak je otvor pravouhlý, zakúpte špeciálny adaptér alebo kanál s pravouhlým prierezovým tvarom.

Dôležité: Použitie adaptérov znižuje výkon systému. Odporúča sa okamžite zakúpiť vzduchový kanál rovnakého tvaru a veľkosti ako na výfukovom potrubí, aby sa nestratil výkon a aby sa kapota v zdokonalenom režime nepoužívala.

• Na konci odvzdušnenia je vhodné inštalovať mriežku s jemnými okami, aby sa predišlo prenikaniu rôznych hmyzu a nečistôt z vonkajšej strany. Počas prevádzky musí byť tento rošt pravidelne čistený, aby sa zabránilo zablokovaniu a zhoršeniu výkonu systému.

záver

Tak sme sa rozprávali o hlavných typoch vzduchových potrubí používaných v zariadení ventilačných systémov pre domácnosť. Navyše sme považovali vlastnosti výberu a inštalácie flexibilných zvlnení.
