Vetranie prirodzenej steny so sacími ventilmi a vonkajším

Niekedy sa vyžaduje vytvoriť v obydlí alebo vidieku jednoduchý systém výmeny vzduchu schopný fungovať za normálnych podmienok. Najjednoduchšou možnosťou je vetranie cez stenu pomocou špeciálnych ventilov pracujúcich v jednom smere a vonkajšieho potrubia. Táto metóda sa smie používať len pre izby s bežnou prevádzkou.

Výhody a nevýhody metódy

Pri rozhodovaní o vytvorení takého systému výmeny ovzdušia je potrebné zvážiť všetky klady a zápory, potom bude voľba najjednoduchšia. Závery by sa však mali robiť na základe existujúcich podmienok, pretože v skutočnosti ide o alternatívnu verziu tradičnej siete v jednoduchejšej verzii.

Vyčíslenie zásluh

Najdôležitejšou výhodou organizácie takejto výmeny vzduchu je pomerne nízka cena. Všetky potrebné prvky sú pomerne lacné, takže sa môžete vyhnúť vysokým nákladom.

Ďalšie pozitívne vlastnosti ventilácie tohto typu sú uvedené nižšie:

• Hlavné prvky systému sú malé, preto nie sú narušené estetické vlastnosti priestorov.
• Počas inštalácie nie je potrebné znižovať tesnosť strešnej krytiny, pretože pri inštalácii potrubia nie sú vytvorené výrezy v streche.
• Schopnosť vykonať inštalačné práce vlastnými rukami je skvelý spôsob, ako šetriť finančné zdroje.
• Vzhľadom na absenciu zložitých prvkov sa čas inštalácie výrazne znižuje..

Negatívne body

• Závislosť prevádzky od poveternostných podmienok a iných faktorov mierne znižuje efektívnosť, ale rieši to inštaláciou ventilátora.
• Potreba vŕtať na niekoľkých miestach nejakým spôsobom komplikuje prácu.
• V prípade nesprávnej inštalácie môžu vzniknúť problémy s hydroizoláciou.

POZOR! Keď je ventilácia cez stenu v súkromnom dome usporiadaná pomocou vtokových ventilov a vonkajšieho potrubia, zostava nástrojov bude závisieť od materiálu použitého na stavbu budovy.

Vyrobené výpočty

Dokonca aj takýto jednoduchý systém vetrania sa musí starostlivo vypočítať, pretože miestnosti zabezpečujú čerstvý vzduch, je potrebné poznať počet prvkov použitých na prítok pracovného prostredia a kapacitu výfukových plynov.

Ďalej uvažujeme o tom, ako vykonať predbežné výpočty v oblasti pomocou príkladu obytnej štruktúry 69 m s výškou stropu 250 cm.

1. Prvým krokom je určenie približného objemu celého obydlia. Ak to chcete urobiť, vynásobte dĺžku, šírku a výšku. Výsledok by mal byť: 6x9x2.5 = 135 cu. m.
2. Na základe získaných údajov môžete vypočítať počet vstupných ventilov. Ak je napríklad šírka pásma prvkov 40 metrov kubických. m / h, potom ide: 135/40 = 3,375 - 4 kusy.

Odpoveď! Pre kvalitatívnu aktualizáciu vzduchu v prezentovanom objekte budete musieť nainštalovať len 4 ventily. Na základe vyššie uvedených výpočtov sa stanoví priemer výfukovej rúry.

Vstupné spotrebiče

V súvislosti s príchodom moderných materiálov sa štruktúry začali viac hermetizovať, čo viedlo k vzniku ďalšieho problému spojeného s poklesom príjmu vzduchu vo vnútri.

Ak by staršie domy a byty mohli byť vetrané bez ďalšieho prílivu, teraz sa situácia zmenila. Obzvlášť ťažké je dýchanie v obydlí, ak sa ako základný materiál používa plast.

O funkciách

Hotové výrobky na nasávanie vzduchu z ulice môžu úplne zabrániť prenikaniu prachu, hmyzu a najrôznejších zvukov. Po inštalácii v objekte nedochádza k návrhom. Sací prístroj sa podobá na princíp redukcie vzduchu, ktorý spomaľuje prietok.

Je veľmi jednoduché ovládať vstupný ventil, pretože je vybavený pohodlnou rukoväťou a na uzatvorenie kanála. Jeho viditeľná časť dokonale zapadá do interiéru miestnosti. Byť z vonkajšej strany nezhoršuje dojem fasády budovy. Počas operácie nie je potrebné venovať finančné prostriedky.

Podrobnosti o produktoch zariadenia

Prvok s kapacitou vzduchu je malá plastová rúrka, ktorej priemer sa môže veľmi líšiť. Vnútri je izolácia, ktorá zabraňuje prenikaniu zvukov.

Nižšie ste pozvaní, aby ste sa oboznámili so štruktúrou produktov tohto typu.

• Plastový kanál je základnou súčasťou, pretože cez neho vstupuje vzduch do miestnosti.
• Nastavovací gombík je umiestnený zvnútra. S jeho pomocou môžete kanál zablokovať.
• Filtračný prvok umožňuje čistenie prichádzajúcich prúdov z častíc prachu.
• Vnútorný fragment hrotu, vybavený ventilačnou klapkou, je hlavným obmedzovačom.
• O-krúžok je navrhnutý tak, aby zlepšoval tesnenie medzi prvkami produktu.
• Izolačný materiál poskytuje možnosť chrániť interiér pred zvukom a inými efektmi.
• Externá mriežka pomáha chrániť štruktúru pred zrážkami.
• Sieť proti komárom dovoľuje úplne zabrániť vstupu hmyzu.

Varovanie! Dĺžka plastového puzdra sa môže pohybovať v rozmedzí 40-100 cm v krokoch po 10 cm, preto pri výbere by sa hrúbka steny mala zaokrúhliť na tieto hodnoty. Nadbytočná časť je jednoducho orezaná.

Inštalačné práce

Najskôr sa zvolí vhodné miesto na inštaláciu prvku na bočnej rovine, ktorá hraničí s ulicou. Funkčná hlava by mala mať priamy prístup, inak bude problematické vykonávať kontrolu. Najlepšou možnosťou je inštalácia v blízkosti radiátora, aby prichádzajúci vzduch mal čas na zahriatie.

Po výbere prijateľného miesta pokračujte priamo k vytváraniu dier. Ak sú steny drevené, použite bežné vŕtačky a vŕtačky. V iných prípadoch sa diamantové vŕtanie vykonáva špeciálnym nástrojom. Pri otváraní zariadenia sa odporúča, aby sa na ulicu vytvoril malý sklon pre odvod kondenzátu.

Do dokončeného otvoru sa vloží plastová objímka požadovanej veľkosti. Vonkajšia mriežka je nainštalovaná zvonku a z vnútornej strany je vložená funkčná špička. V procese upevňovania prvkov sa používajú malé skrutky, s ktorými štruktúra získava tuhosť.

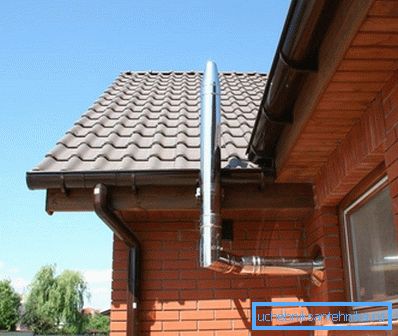

Inštalácia výfukovej rúry

Keď je usporiadané odťahové vetranie cez stenu k ulici, je možné znížiť namáhavosť práce, pretože nie je potrebné sa dotýkať stropu a strechy. Okrem toho môže byť dĺžka potrubia znížená odklonením od hrebeňovej časti.

Proces montáže systému je uvedený nižšie.

1. Na povrchu steny sa aplikuje predbežné označenie, ktoré uľahčuje rezanie otvoru. Odporúčame umiestniť otvor v tesnej blízkosti stropu, aby sa dosiahla maximálna trakcia.
2. Pomocou špeciálneho nástroja je čistý strih. Potom sa do nej vloží rohový prvok. Vo vnútri je inštalovaný spätný ventil, ktorý chráni proti vonkajším vplyvom.
3. Od ulice k stanovenému rohu je pripevnený nasledujúci fragment - rovná rúrka. Je upevnený špeciálnymi svorkami. Na vrchu je inštalovaný deflektor, ktorý zabraňuje vniknutiu zrážok dovnútra.

Venujte pozornosť! Pri montáži výfukového potrubia sa odporúča utesniť spoje, inak nebude možné dosiahnuť čo najefektívnejšie vypúšťanie odpadového vzduchu.

O vnútornom obehu

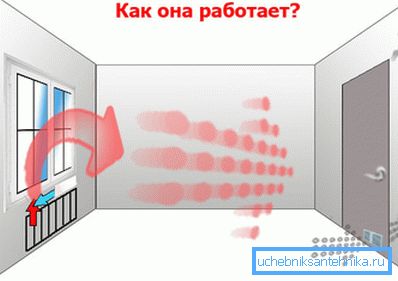

Pre priechod potokov z jednej miestnosti do druhej sa používajú špeciálne mriežky. Pri inštalácii na dvere alebo v zabudovaní do steny môžete dosiahnuť voľný pohyb vzdušných hmôt. Je to nevyhnutné v prípadoch, keď chcete presunúť prívodný vzduch do digestora.

Ak chcete vložiť prvok do dverí alebo steny, mali by ste urobiť rez zodpovedajúci rozmerom pracovnej časti. Po odstránení nepotrebného fragmentu musíte vložiť hlavný rám priamo do otvoru. Upevnenie sa vykonáva pomocou skrutiek, ktoré sú zatvorené predným panelom.

Ďalšie informácie

• Vetracie potrubie musí vyčnievať tak, aby uhol medzi hrebeňom a jeho hornou časťou nepresiahol 10 stupňov, inak by sa úroveň ťahu výrazne znížila.
• Vo vnútornej časti potrubí, ako aj vo vzdialenosti piatich centimetrov od nich by sa nemali umiestňovať káble, plynovody a iné prvky komunikačných systémov.
• Priechod by mal byť vykonaný na kryte, aj pri zatvorených vnútorných dverách, a vo všetkých prípadoch nie je potrebné inštalovať mriežky. Stačí, ak necháte medzeru pod šírkou 1,5-2 cm.
• Príliš slabé vetranie obytného priestoru neumožňuje vysokú úroveň ochrany životného prostredia, najmä ak sa v procese ukončenia použili materiály na báze plastov, formaldehydových živíc atď.

zistenie

Tento návod dáva predstavu o tom, ako sa vetranie v byte neuskutočňuje cez strechu, ale priamo cez stenu. Vďaka tejto možnosti je zjednodušená nielen práca na zariadení, ale aj možnosť ušetriť na surovinách, pretože dĺžka výstupného potrubia môže byť výrazne znížená. Video v tomto článku odráža ďalšie informácie.
