Prevádzka modernej obytnej alebo komerčnej budovy nie je možná bez vodovodu, kanalizácie, elektrickej energie a ďalších inžinierskych sietí. Vetranie je tiež veľmi dôležité, kvôli čomu vstupuje čerstvý vzduch do miestnosti a znečistený vzduch je odstránený. Pokyny uvedené nižšie vám povedia o vlastnostiach zariadenia používaného na vetranie a výpočte jeho kapacity v závislosti od funkčného účelu budov.

Správny výpočet vetrania - sľub komfortu v domácnosti alebo v kancelárii

Vlastnosti vetrania rôznych miestností

Každá izba, umiestnená v individuálnej chate a vo výrobnom komplexe, je navrhnutá na vykonávanie špecifických úloh. V závislosti od nich sa uskutoční výpočet vetrania miestnosti a zakúpenie zariadenia požadovaného výkonu.

Priemyselné obchody

Vetranie priemyselných priestorov je určené na odstránenie škodlivých nečistôt, ktoré sa vyskytujú v okolitom ovzduší, a na minimalizáciu ďalších faktorov, ktoré nepriaznivo ovplyvňujú ľudské zdravie.

Patria medzi ne:

  • vysoká teplota;
  • zvýšená vlhkosť;
  • toxické látky;
  • veľké množstvo prachu;
  • vysoký obsah dymu a UDA (ultrajemné aerosóly).

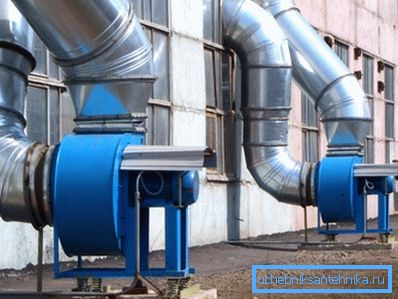

Vysokokvalitné vetranie poskytuje pohodlné mikroklímy na pracovisku.

Venujte pozornosť! Okrem vytvárania komfortných pracovných podmienok je vetranie navrhnuté tak, aby vnútorný vzduch spĺňal hygienické a niekedy aj iné pravidlá: požiar, technologický a tak ďalej. Niekedy bez správneho vetrania nie je možné uskutočniť proces (napríklad pri výrobe ocele alebo pri montáži elektroniky).

Pred začatím projektovania a inštalácie prívodu vzduchu a výfukového systému je potrebné:

  • vypočítajte vetranie miestnosti s prihliadnutím na jej oblasť, technologické operácie, počet pracovníkov a ďalšie parametre;
  • zabezpečiť inštaláciu zariadenia, ktoré vytvára odsávanie vzduchu (odsávanie prachu vyplývajúce z týchto alebo iných výrobných procesov);
  • ak je to potrebné, inštalujte systém filtrácie vzduchu z škodlivých plynných nečistôt.

Odporúča sa vybrať také typy vetrania priestorov, ktoré nielen spĺňajú požiadavky, ale sú tiež ekonomicky životaschopné.

Priemyselné vetracie jednotky majú dva hlavné typy:

  1. Všeobecná výmena - slúži len na dodávku čerstvého vzduchu v priestoroch obchodov. Neplatí v prípade, keď je potrebné filtrovať škodlivé nečistoty, pretože vďaka svojim dizajnovým vlastnostiam sa môžu rozptýliť po celej miestnosti.
  2. Miestne - bežnejšie a efektívnejšie systémy. Podstata miestneho priemyselného vetrania spočíva v tom, že nad každým pracoviskom je inštalované individuálne nasávanie, ktoré dopravuje znečistený vzduch do spoločnej filtračnej jednotky.

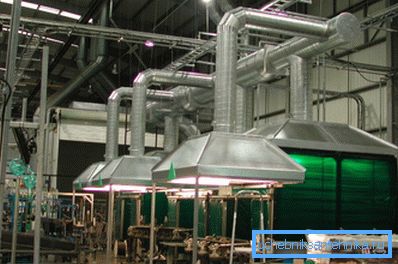

Na fotografiách vybavených individuálnymi ventilačnými systémami.

Komplexy skladov

Priestory, kde sa uskladňuje hotové výrobky alebo tovar, sa vyznačujú veľkým počtom zariadení, ktoré sa tam nachádzajú. Väčšina moderných logistických centier má k dispozícii mechanizmy high-tech, ktoré uľahčujú pohyb bohatstva. To sťažuje organizovanie efektívnej ventilácie takýchto budov.

Vetranie skladov pre SNiP zabezpečuje použitie zariadení na prívod vzduchu a odsávacieho vzduchu, ktoré sú namontované vo výrobných dielňach vybavených veľkokapacitnými zariadeniami a obrábacími strojmi.

Tip! Pri výpočte výkonových a inštalačných bodov hlavných uzlov vzdušnej siete je potrebné dosiahnuť čo najviac rovnomerné rozdelenie prietoku vzduchu.

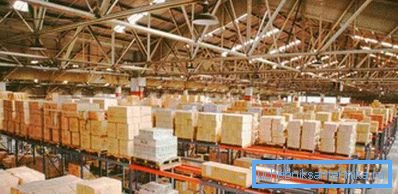

Vetranie skladov zabezpečuje bezpečnosť materiálových hodnôt.

Moderné stavebné predpisy popisujúce postup vetrania skladových priestorov umožňujú vyriešiť nasledujúce úlohy pri inštalácii tejto inžinierskej siete:

  • nedovoľte, aby teplota okolitého vzduchu klesala zvisle, inak by mohlo dôjsť k poškodeniu tovaru umiestneného na rôznych poliach v dôsledku porušenia ich podmienok skladovania;
  • zabezpečiť taký objem výmeny vzduchu tak, aby v ktoromkoľvek mieste skladu spĺňal hygienické, požiarne a iné požiadavky, ako aj zabezpečenie súladu s podmienkami skladovania.

Vo väčšine prípadov sa dokončia skladové budovy:

  1. Mechanický ventilačný systém. Prináša čerstvý vzduch z ulice do skladu.
  2. Prirodzené odsávanie. Svoju pomoc sa vzduch z kanálov špeciálne vybavených pod strechou vyberie z miestnosti.

úrady

Ak dokážete ventilovať malú kanceláriu vlastnými rukami jednoducho tým, že otvoríte okno, potom je veľká miestnosť, kde pracuje 10 alebo viac ľudí počas dňa, oveľa ťažšie zabezpečiť čerstvý a studený vzduch. Preto je vetranie kancelárskych priestorov jedným z hlavných úloh, ktorým čelia architekti a inžinieri počas výstavby komerčných budov.

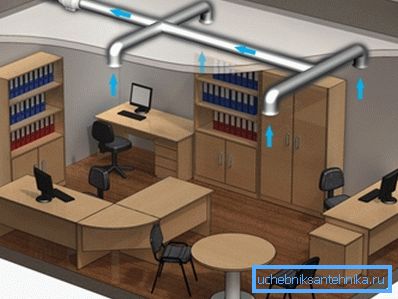

V kancelárii je potrebný čerstvý vzduch.

Vo väčšine prípadov je dodávka a odstraňovanie vzduchu organizované tak, aby bol tento parameter minimálne v súlade so súčasnými regulačnými dokumentmi. Bude možné zostať v takej miestnosti, ale pohodlie je mimo otázky.

Preto pri výpočte vetracieho systému kancelárskeho priestoru je vhodné dodatočne vziať do úvahy:

  • použité ventilačné systémy by mali byť čo najkompaktnejšie, aby nezahŕňali účinnú plochu miestnosti;
  • systém prívodného vzduchu musí poskytovať nielen zásobovanie vzdušnými hmotami, ale aj ich filtráciu, vykurovanie (chladenie), stabilizáciu úrovne vlhkosti a rozloženie bodov;
  • Je lepšie použiť samostatné schémy vetrania: vzduch sa dodáva do kancelárie pomocou flexibilných alebo pevných vzduchových kanálov a je spracovávaný v diaľkových jednotkách namontovaných v technických miestnostiach alebo na streche.

Venujte pozornosť! Pri rozhodovaní o inštalácii ventilačného zariadenia by ste mali venovať pozornosť takým charakteristikám, ako je cena jeho následnej prevádzky. V opačnom prípade účty za účty môžu byť príliš vysoké.

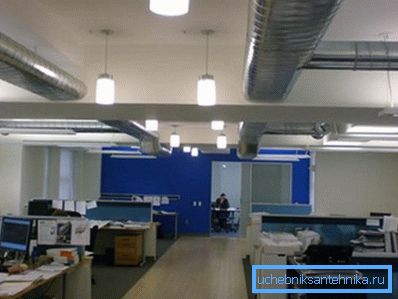

Vzduchové kanály v kancelárskych priestoroch

Zariadenia na chov dobytka

Vetranie budov dobytka je navrhnuté tak, aby zachránilo vzduch v budovách pred škodlivými plynmi, vodnými parami a mikroorganizmami, ktoré sú výsledkom činnosti hospodárskych zvierat. Navyše, vďaka čerstvému ​​vzduchu sa vytvárajú pohodlnejšie podmienky na prežitie zvierat.

Výpočet výkonu zariadenia a veľkosti vzduchových potrubí sa vykonáva s nasledujúcimi parametrami

  • tepelná vodivosť stien budovy;
  • množstvo tepla a vlhkosti, ktoré uvoľňujú zvieratá v miestnosti;
  • systémy zberu odpadu z hospodárskych zvierat;
  • spôsob jeho obsahu.

Množstvo prichádzajúceho čerstvého vzduchu musí byť také, aby koncentrácia škodlivých látok kedykoľvek neprekročila prípustnú hodnotu.

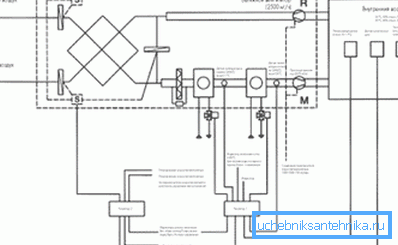

Vetracia schéma komplexu dobytka

Ak je účinnosť ventilačného systému nízka, zvieratá budú trpieť nedostatkom čerstvého vzduchu, ak je vysoká - v miestnosti je prievan, čo môže viesť k ochoreniu hospodárskych zvierat.

Výpočet výkonnosti

Tok vzduchu

Výpočet prirodzeného vetrania miestnosti, ako aj núteného napájania a výfukového systému začína určením jeho výkonu vzduchom. Tento parameter udáva, koľko kubických metrov môže systém pumpovať za jednu hodinu.

Venujte pozornosť! Existujú normy pre ventiláciu miestností, ktoré musia spĺňať vetranie. Ak sa nedodržia, nebude možné vybudovať budovu.

Po prvé, je potrebné určiť takzvaný výmenný kurz vzduchu, to znamená, koľkokrát za hodinu dôjde k úplnej zmene vzduchu v miestnosti. Platné hodnoty závisia od rôznych parametrov a sú špecifikované v SNiP. Všeobecne platí, že výmena vzduchu by sa mala uskutočniť 2-3 krát za hodinu.

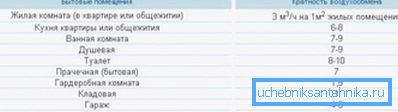

Indikátory frekvencie vzduchu pre rôzne miestnosti

Na určenie výkonu by sa mali vypočítať dva typy výmeny vzduchu: podľa množstva a počtu ľudí v miestnosti a potom použiť väčší z týchto parametrov.

Výpočet náhrady vzduchu podľa množstva sa vykonáva podľa tohto vzorca:

L = n * S * H, kde:

  • n je rýchlosť výmeny vzduchu (v kanceláriách sa predpokladá, že je 2,5, v obyčajných obytných budovách je 1);
  • S je priestor miestnosti;
  • H - výška od podlahy po strop.

Výmena vzduchu podľa počtu osôb v miestnosti sa vykonáva podľa tohto vzorca:

L = N * Lnorm, kde:

  • N - počet ľudí
  • Lnorm - miera toku vzduchu na pracovníka alebo rezidenta.

Tento parameter sa rovná:

  • pre osobu, ktorá je v pokoji - 20 kubických metrov za hodinu;
  • pre kanceláriu - 40 cu. metrov za hodinu;
  • pre pracovníka vykonávajúceho fyzickú prácu - 60 cu. metrov za hodinu.
Zariadenie je vybrané na základe výpočtov

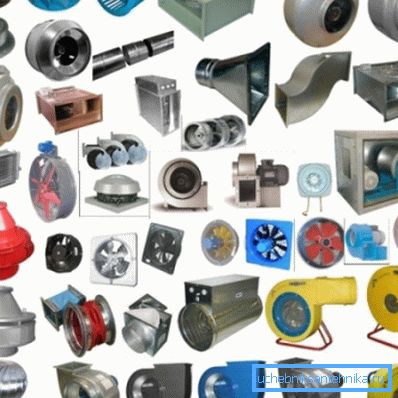

Keď získate požadovanú hodnotu výkonu, mali by ste zakúpiť ventilátor alebo napájací systém, ktorý poskytuje požadovaný objem čerpania. Je dôležité vedieť, že výkon je priamo závislý od tzv. Odporu siete vzduchových potrubí (prierez a dĺžka vzduchových kanálov). Všetky potrebné informácie sú zvyčajne uvedené v sprievodnej dokumentácii k zariadeniu.

Príklad výpočtu ventilácie miestnosti nie je potrebný, ale pre vás môžu byť užitočné najčastejšie hodnoty výkonu:

  • byty v mestskom dome vyžadujú ventilačný výkon 100 až 700 cu. metrov vzduchu za hodinu;
  • Jednotlivé chaty sú efektívne vetrané zariadeniami s kapacitou 1000-3000 m3. metrov za hodinu;
  • kancelárie musia byť vybavené inžinierskymi sieťami, ktoré čerpajú až 20 tisíc kubických metrov. metrov vzduchu.

Výkon vykurovacieho systému

Teplota vzduchu dodávaného do miestnosti môže byť príliš nízka (najmä počas chladného počasia), čo degraduje účinnosť vykurovacieho zariadenia. Preto sa často ohrievače alebo rekuperátory tepla často používajú na vykurovanie.

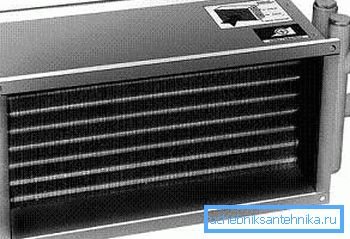

Ohrievač pre ventilačný systém

Podľa súčasného SNiP by teplota prichádzajúceho vzduchu nemala byť nižšia ako + 18 stupňov Celzia. Výkon vykurovacieho telesa sa vypočíta tak, aby mohol zohriať prietok vzduchu, bez ohľadu na to, aký je chlad.

Napríklad, ak teplomer v zime klesne na - 22 stupňov Celzia, ohrievač by mal zvýšiť teplotu o 40 stupňov.

Tip! V niektorých prípadoch je možné nainštalovať ohrievač vzduchu s menším výkonom, pretože vo väčšine prípadov sú mrazuvzdorné.

Pri výpočtoch je potrebné zvážiť možnosť pripojenia ohrievača k jednofázovej (220V) a trojfázovej (380V) elektrickej sieti. Druhá možnosť je výhodnejšia, pretože v tomto prípade sa používa menšia intenzita. Okrem toho, ak je výkon vykurovacieho zariadenia vyšší ako 5 kW, je pripojenie na jednofázovú sieť zakázané.

Prúd potrebný na napájanie sa vypočíta takto:

I = P / U, kde:

  • P - výkon ohrievača.
  • U - napätie (220 V alebo 660 V - pre trojfázovú sieť).

Nezabudnite, že ak elektrické vedenie, ktoré je dostupné v domácnosti alebo v kancelárii, neumožňuje pripojenie zariadení s takýmto napájaním, môžete nainštalovať slabší model.

Je dôležité vedieť, ako môže zvolený model ohrievača zvýšiť teplotu dodávaného vzduchu. Táto hodnota sa vypočíta podľa tohto vzorca:

?T = 2,98 * P / L, kde:

  • P - výkon ohrievača.
  • L - výkon ventilácie vzduchom.

Vo väčšine prípadov pri navrhovaní vetrania v súkromnom byte stačí 1 až 5 kW, kancelárie budú musieť inštalovať produktívnejšie odrody.

Ohrievač vody

Tip! Ak chcete ušetriť peniaze na účtoch, môžete použiť vykurovacie systémy, ktoré sú súčasťou vykurovacej siete. Hovoríme o tzv. Ohrievači vody. Vďaka nemu sa zbavíte potreby platiť dodatočne spotrebovanú elektrinu.

Ďalšie parametre

Po výpočte vyššie uvedených hodnôt môžete začať s vytváraním schémy vetrania. Zobrazuje všetky použité vzduchové kanály, tvarované časti, ako aj rozdeľovače prietoku vzduchu.

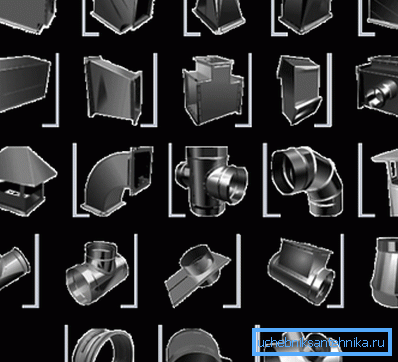

Časti potrebné na projektovanie ventilačného systému

Mal by brať do úvahy:

  • tlak, ktorý vzniká počas prevádzky ventilátora;
  • rýchlosť vzduchu;
  • hladina hluku generovaná systémom vetrania.

Tieto parametre nájdete v sprievodnej dokumentácii k zariadeniu.

záver

Výpočet výkonu ventilačného systému je zložitý proces, ktorý si vyžaduje určité teoretické vedomosti a zručnosti. Ak použijete vyššie uvedené informácie, môžete to urobiť sami, potom skontrolujte správnosť výpočtov. Ďalšie informácie o dizajne inžinierskych sietí sa môžete dozvedieť z videa v tomto článku.
