Vetranie priemyselných priestorov: úlohy, typy a inštalačné

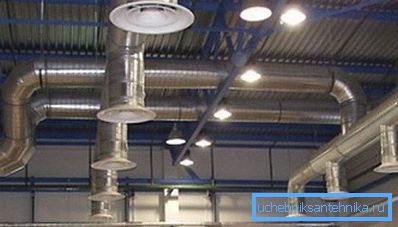

Vytvorenie pohodlných pracovných podmienok nielen prispieva k zvýšeniu produktivity práce, ale je aj povinnou požiadavkou sanitárnych orgánov. Preto sú ventilačné systémy pre priemyselné priestory rovnako dôležité ako normálne osvetlenie a siete ústredného kúrenia.

Ich inštalácia z dôvodu zložitosti sa nedá robiť ručne, ale pochopenie zásad vývoja, dizajnu a prevádzky je nepravdepodobné, že by bolo zbytočné.

Zariadenie na vetranie priemyselných komplexov

úlohy

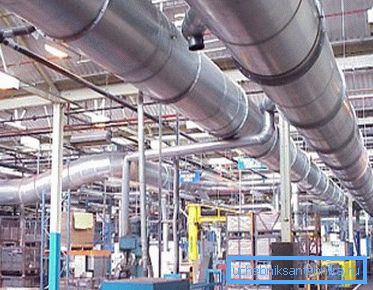

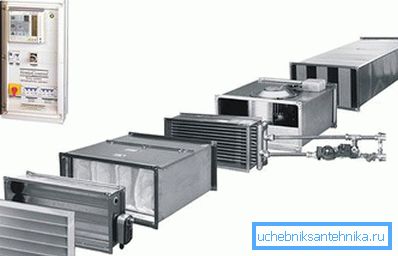

Vetranie a klimatizácia priemyselných priestorov sa realizuje pomocou komplexných inžinierskych systémov, ktoré okrem vzduchových potrubí obsahujú množstvo dodatočných zariadení: ventilátory, filtre, rekuperátory, ohrievače, chladiče atď.

Bez ohľadu na typ výroby, oblasť dielní a úroveň znečistenia ovzdušia by ventilačný systém mal vykonávať tieto úlohy:

• poskytovať pracovníkom čistý a čerstvý vzduch;
• odstráňte prach a pachy z miestnosti;
• filtrovať škodlivé nečistoty, ktoré sa môžu vytvoriť počas určitých technologických operácií.

Pre výmenu vzduchu v priemyselných dielňach sa používa prírodná a mechanická ventilácia navrhnutá podľa SNiP 41.01-2003.

Okrem komfortného vzdušného prostredia by mal návrh ventilácie priemyselných priestorov sledovať cieľ vytvoriť teplotu prijateľnú pre prevádzku. Tiež je zabezpečené regulačnými dokumentmi upravujúcimi hygienický stav dielní v továrňach a závodoch.

Venujte pozornosť! Pri výrobe určitých druhov výrobkov (napríklad liekov alebo produktov rafinácie ropy) sa môžu uvoľniť látky nebezpečné pre ľudské zdravie. V takomto prípade musí ventilačný systém zabezpečiť ich rýchle a účinné odstránenie.

Zásady navrhovania

Výpočet vetrania výrobných priestorov by mal vykonávať iba vysokokvalifikovaný inžinier. Je potrebné zohľadniť povahu výroby, priestor priestorov, počet pracovníkov, klimatické podmienky a mnoho ďalších parametrov.

Avšak každý priemyselný ventilačný systém je postavený na princípoch uvedených nižšie:

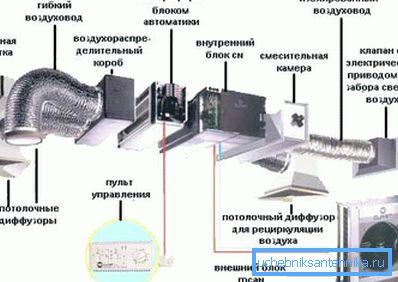

1. Každý ventilačný systém pozostáva z výfukových a prívodných zariadení, vzduchových potrubí a zariadení, ktoré vytvárajú komfortnú vnútornú mikroklímu (ohrievače vzduchu, klimatizačné zariadenia, stabilizátory vlhkosti atď.).

1. Povinnou súčasťou vetrania priemyselných priestorov je zariadenie, ktoré odstraňuje prach, aerosóly a plyny zo vzduchu, ktoré sú výsledkom práce technologických zariadení.
2. Niektoré odvetvia (farmaceutické výrobky, vysoko presná elektronika) vyžadujú osobitné environmentálne podmienky. V tomto prípade sú vo ventilačnom systéme zahrnuté ďalšie komponenty (napríklad špeciálne filtre alebo výkonné klimatizačné zariadenia).
3. V návode na používanie pre určité typy zariadení sa ustanovuje, že časti dielní, kde sa môžu objaviť nebezpečné výpary, by mali byť vybavené špeciálnymi odlučovačmi odlučovačov oddelených od všeobecnej obchodnej siete.

1. Súčasťou akéhokoľvek systému na výmenu vzduchu sú zariadenia, ktoré vykonávajú sanitárne a hygienické riadenie ventilačných systémov priemyselných priestorov. V závislosti od čítania týchto alebo iných snímačov je pripojené ďalšie zariadenie, ktoré čistí vzduch alebo odstraňuje škodlivé nečistoty.
2. Pri navrhovaní sietí priemyselnej ventilácie sa berie do úvahy taký parameter, ako je cena ich prevádzky. Je žiaduce, aby horúci vzduch, ktorý opúšťal miestnosť, bol používaný v tepelných výmenníkoch, a chladný - pre chladiace stroje a iné zariadenia.

druh

V závislosti od vykonaných úloh je priemyselná ventilácia rozdelená na nasledovné typy:

1. Všeobecná výmena - poskytuje všeobecnú náhradu vzduchu v miestnostiach. Príkladom je konvenčný axiálny ventilátor zasunutý do okna alebo stenového ventilu. Výkon zariadenia je zvolený na základe úseku a dĺžky potrubia.

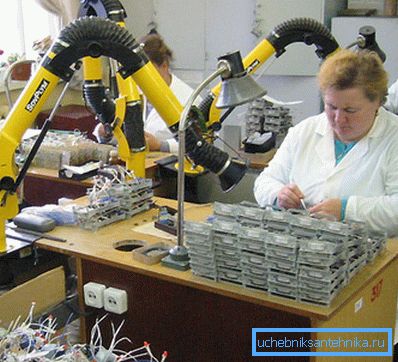

2. Individuálna (miestna) - čistí vzduch priamo na pracovisku. Je to extrakt, ktorý odstraňuje škodlivé nečistoty, prach, dym a iné látky, ktoré môžu poškodiť ľudské zdravie.
3. núdzový - používa sa na núdzové čistenie vzduchu z dymu, plynu alebo iných nebezpečných nečistôt. Požiadavky na vetranie priemyselných priestorov, ktoré sa používajú iba v núdzových prípadoch, sa líšia od všeobecných noriem a nebudú tu brané do úvahy.

Okrem toho podľa spôsobu usporiadania prietoku vzduchu priemyselná ventilácia je:

• prírodný;
• mechanický.

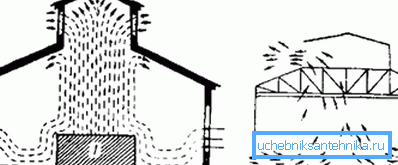

S prirodzenou schémou vetrania je prítok a odstraňovanie vzdušných hmôt v dôsledku zaťaženia vyplývajúceho z rozdielu teploty a tlaku mimo a vo vnútri výrobnej miestnosti.

Účinnosť takejto ventilácie je ovplyvnená:

• teplotný rozdiel medzi vonkajším a vnútri predajne;
• rozdiel v atmosférickom tlaku v oblasti podlahy vo výrobnej miestnosti a výstupe z výfukového kanálu;
• rýchlosť pohybu vzdušných hmôt na ulici.

Výhody systému prirodzeného vetrania zahŕňajú účinnosť, šetrnosť voči životnému prostrediu a tichosť. Za určitých poveternostných podmienok však jeho účinnosť prudko klesá.

Mechanická ventilácia neobsahuje túto nevýhodu. Okrem toho môže prúdiť vzduch do akejkoľvek vzdialenosti pozdĺž potrubia akejkoľvek časti a konfigurácie. Okrem toho je v tomto prípade možné inštalovať zariadenie, ktoré vykonáva ohrev vzduchu, jeho chladenie, odvlhčovanie, zvlhčovanie, filtráciu atď.

Najbežnejšie používaná kombinácia prírodných a mechanických ventilačných systémov.

štandardy

Vetracie normy priemyselných priestorov sú stanovené SNiP 2.04.05-91 a 41-01-2003. Podľa týchto dokumentov by mal byť systém vetrania inštalovaný vo všetkých priemyselných priestoroch bez výnimky bez ohľadu na ich funkčný účel, oblasť a počet osôb, ktoré v nich pracujú.

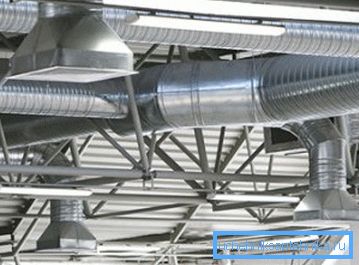

Výkon zariadenia by mal byť taký, aby rýchlo čistil vzduch v miestnosti v prípade dymu alebo uvoľňovania nebezpečných látok.

Návrh by mal navyše zohľadňovať nasledujúce parametre:

• izbová funkčnosť;
• area;
• klimatické podmienky;
• prítomnosť a množstvo znečisťujúcich látok;
• vlhkosť vzduchu;
• teplota v dielni;
• protipožiarna bezpečnosť a tak ďalej.

Venujte pozornosť! Hlavným parametrom, ktorý treba brať do úvahy, je miera poskytovania čerstvého vzduchu každému zamestnancovi.

Rovná sa na 30 cu. metrov za hodinu, keď je plocha miestnosti rovná alebo menšia ako 40 metrov štvorcových. metre. Vo veľkých priemyselných komplexoch sa štandard zvyšuje proporcionálne.

Vypočítajte technické charakteristiky ventilačného systému, mali by ste venovať pozornosť aj nasledujúcim nuansám:

1. Hluk vyžarovaný ventilačným systémom by sa nemal vyčnievať na pozadí zvukov vydávaných obrábacími strojmi a technologickými zariadeniami, inak by bolo nepríjemné byť v dielni.
2. Vzduchotechnická sieť by nemala viesť k dodatočnému znečisteniu ovzdušia v oblasti výroby. Toto sa často vyskytuje, keď systém s dlhou montáží nebol pravidelne čistený od prachu a iných nečistôt, ktoré sa tam nahromadili.

Montáž priemyselnej ventilácie

Výber optimálnej schémy

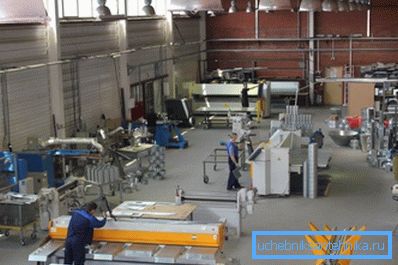

Moderný trh inžinierskych systémov ponúka obrovský výber rôznych ventilačných systémov, ktoré umožňujú vytvárať najpohodlnejšie podmienky na pracovisku. Široká škála zariadení, ktoré sa líšia nákladmi i funkciami, môžu uspokojiť potreby aj tých najnáročnejších zákazníkov.

Pri projektovaní priemyselnej ventilácie je potrebné dbať na získanie a inštaláciu nielen dodávacej techniky, ktorá dodáva čistý vzduch v továrňach, ale aj výfukové systémy, ktoré odstraňujú vzduch znečistený dymom, prachom, škodlivými látkami a niekedy patogénmi z pracovísk.

Výber konkrétneho typu zariadenia sa vykonáva individuálne, berúc do úvahy vlastnosti, ktoré sú vlastné konkrétnemu priemyselnému zariadeniu.

Dokončený ventilačný systém by mal byť:

• hospodárne;
• efektívna;
• spoľahlivé;
• rýchla návratnosť.

Čistý a studený vzduch v dielni má nielen pozitívny vplyv na výkon a náladu zamestnancov, ale predlžuje aj životnosť použitého technologického zariadenia a nástrojov.

Je tiež ekonomicky uskutočniteľné pri vyvíjaní projektu okamžite zabezpečiť začlenenie zariadenia na vytvorenie komfortného mikroklíma v zložení ventilačnej siete bez ohľadu na vonkajšie podmienky.

Tip! Na ovládanie prevádzkových parametrov ventilačného systému sa odporúča používať automatické počítačové systémy, ktoré menia určité parametre, berúc do úvahy dáta prijaté od externých snímačov. Tým sa dosiahne maximálna efektívnosť a ziskovosť práce.

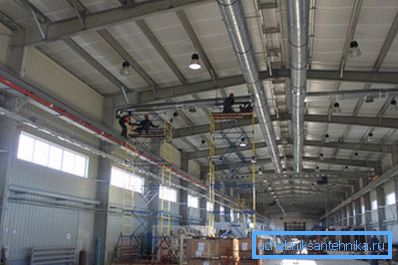

Inštalácia zariadenia

Pri inštalácii priemyselných ventilačných systémov je potrebné brať do úvahy množstvo odtieňov a vlastností, ktoré ovplyvňujú účinnosť jej prevádzky, ako aj trvanlivosť konštrukcie. Preto by mali inštalovať iba jednotlivé prvky vzdušnej výmeny iba vysoko kvalifikovaní špecialisti s príslušnými vedomosťami a skúsenosťami.

Je tiež dôležité vybrať správne miesta pre inštaláciu elektrického zariadenia: výmenníky tepla, ventilátory, filtračné systémy atď.

V budúcnosti sa z tejto miestnosti rozširujú kanály.

Montáž vzduchových potrubí

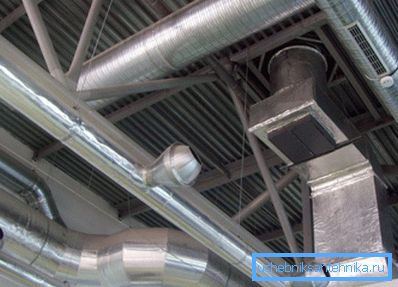

Vetracie kanály v priemyselných priestoroch sú zvyčajne pripojené k stropu. Potom môžu byť maskované zavesením dekoratívnych panelov. V obchodných priestoroch sa odporúča použiť vzduchové potrubia z plastu alebo medi, ktoré majú atraktívnejší vzhľad.

V modernej konštrukcii používa dva hlavné typy vzduchových kanálov:

1. Hard. Vyrobené z viacvrstvového hliníka, pozinkovaného a sklolaminátu. Z nich je namontovaný takmer celý ventilačný systém. Na usporiadanie závitov, obrysov, konárov, špeciálne tvarovaných dielov sa používa. Ak je určený na prepravu vzduchu obsahujúceho agresívne nečistoty, je potrebné použiť vzduchové kanály so zvýšenou hrúbkou steny.
2. pružný. Ich hlavným účelom je spojiť jednotlivé sekcie a sacie otvory s hlavnými kanálmi. Flexibilné hliníkové hadice sa často používajú na inštaláciu miestnej ventilácie, ktorá čistí vzduch v blízkosti každého pracoviska.

Poradie inštalácie vetracích kanálov v priestoroch pre výrobné účely je nasledovné:

1. Najprv by ste mali vypočítať hrúbku steny a prierez vzduchového kanála. Potom sa na základe týchto údajov vypočíta hmotnosť každého prvku ventilačného systému. V niektorých prípadoch nie je možné kvôli nedostatku miesta nainštalovať štvorcové kanály. Ak sa stretnete s touto situáciou, odporúčame zvoliť obdĺžnikové kanály.
2. Potom je potrebné na mieste inštalácie označiť upevňovacie body vzduchových potrubí. To vám umožní počítať počet zátvoriek a iného potrebného hardvéru. Pamätajte, že inštalované montážne konzoly by mali vylúčiť oscilácie sieťových úsekov, ktoré majú dlhú dĺžku pri prechode vzduchu. Je lepšie poskytnúť nadmerný počet spojovacích prostriedkov, ktoré pri vyššom zaťažení dokážu vydržať váhu kanálov.
3. Po upevnení hlavných kanálov sa vykoná montáž jednotlivých dýz a odsávacích zariadení. V tomto prípade sa odporúča použitie flexibilných hadíc požadovanej časti.

záver

Návrh a inštalácia priemyselného vetracieho systému je veľmi zložitý a náročný proces. Dokončená inžinierska sieť musí byť v plnom súlade s prísnymi pravidlami stanovenými príslušnými stavebnými predpismi a predpismi.

Na tom závisí nielen efektívnosť jej fungovania, ale aj zdravie a možno aj život pracovníkov. Viac informácií o tejto otázke nájdete v tomto článku.
