Vetranie pivnice podrobne: od výpočtu až po inštaláciu

Akýkoľvek sebaobslužný letný obyvateľ, skôr či neskôr, nevyhnutne získa pivnica. Niekedy je preň pridelené suterén v dome, ale častejšie je to samostatná budova, pochovaná v zemi. A ak v dome možno zabezpečiť pohyb vzdušných hmôt jednoducho otvorením okenného krídla, potom v pivnici na vyriešenie problému týmto spôsobom nebude fungovať. Musíme navrhnúť a inštalovať vzduchové kanály, našťastie vetranie pivnice vlastnými rukami nie je zložité.

Naozaj potrebujete vetranie?

Na prvý pohľad môže suterén robiť bez samostatného vetracieho systému, pretože táto miestnosť nie je obytná a používa sa predovšetkým na skladovanie a konzerváciu plodín. Cena takéhoto frivolného postoja k tejto otázke môže byť veľmi vysoká.

Nedostatok vetrania (alebo chyby vo svojom dizajne) zaručuje nepríjemný zápach a celkový pocit nepohodlia v miestnosti, ale je to len polovica ťažkostí. Hlavným dôsledkom bude vzhľad formy a vysoká vlhkosť.

Zlý systém vetrania pivnice zaručuje, že spôsobí poškodenie zeleniny a ovocia, ktoré boli v ňom uložené. Môžu byť ovplyvnené aj konzerváciou - kovové kryty budú rýchlo hrdzavé. Takže udržanie konštantného mikroklíma je životne dôležité.

Typy ventilačných systémov

Všetky typy vetrania je možné rozdeliť do dvoch skupín:

• prírodné - zatiaľ čo obeh vzdušných hmôt je spôsobený tlakovým rozdielom pri výstupe a vstupe do potrubia;

• povinný - v takýchto systémoch sa ventilátory používajú na vyvinutie vzduchu do miestnosti a jej výstupu.

V každej z týchto skupín je možné ich rozdeliť na podskupiny.

Takže v systéme vetrania a odsávania (s prirodzenou cirkuláciou) emitujú:

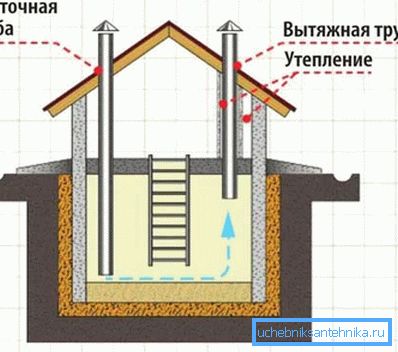

• 2-rúrkové schéma. V tomto prípade sa používajú 2 samostatné potrubia - jeden je dodávaný a druhý je výfukový systém;
• s 1. potrubím. Vetranie v jednej rúrkovej pivnici je oveľa menej účinné ako 2-trubkový náprotivok, takže sa môže používať iba na vetranie malých miestností.

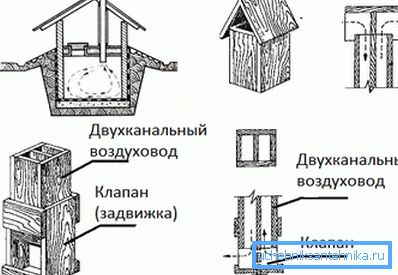

Venujte pozornosť! Pri jednorúrkovom vetraní je vnútorný priestor potrubia rozdelený na dve priečky. Takže striktne povedané, potrubia sú stále 2, sú len v jednom prípade.

Pokiaľ ide o nútené ventilačné systémy, môžeme rozlíšiť:

• systémy, ktoré používajú ventilátor na vyťahovanie / odvádzanie vzduchu z miestnosti;

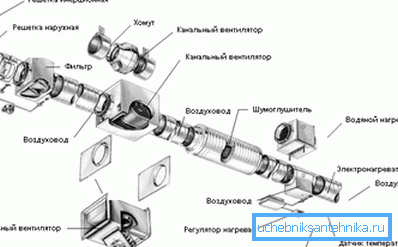

• plne automatizované systémy klimatizácie. Súčasne regulujú vlhkosť a teplotu v miestnosti. Používajú sa hlavne vo vínnych pivniciach, iba v tomto prípade možno náklady na inštaláciu takého vetracieho systému považovať za oprávnené.

Ventilačný systém zariadenia pre jemnosť

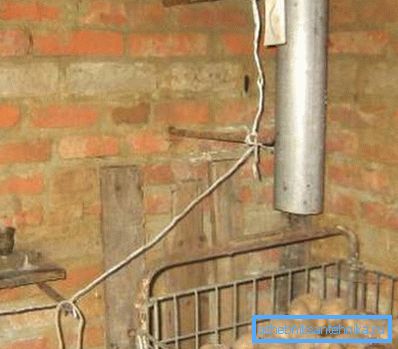

Pokiaľ ide o správnu ventiláciu v pivnici, odporúčame vám začať výpočtom. Často sa táto fáza ignoruje, čo môže viesť k tomu, že zvolená časť potrubia jednoducho nie je schopná poskytnúť požadovanú výmenu vzduchu. Zvyšok inštalačnej technológie sa obmedzuje na inštaláciu 2 zvislých potrubí a overenie výkonu vetrania.

Jednoduchý výpočet vetrania

V tomto štádiu je potrebné, vzhľadom na objem vzduchu v miestnosti a rýchlosť pohybu vzduchu, určiť rozmery potrubného úseku.

Pokyny na vykonanie výpočtov vyzerajú takto:

1. Určený návrhovým prietokom vzduchu, ktorý prechádza potrubím.

L = V • K,

v tomto vzorci L je objem vzduchu, m³/ hodina;

V - objem miestnosti, m³. Napríklad nastavte hlasitosť na 20 m³;

K - ukazuje, koľkokrát za hodinu by sa mal vzduch v miestnosti úplne zmeniť (odobraté do 1 ... 4).

Venujte pozornosť! Správne vetranie by nemalo vysušiť ovocie a zeleninu. Preto pri výpočte K nie je potrebné príliš veľké.

V príklade L = 20 • 2 = 40 m³/ hodina, to znamená, že za hodinu by mala rúra poskytnúť prítok tohto objemu vzduchu.

1. Určená požadovanou prierezovou plochou potrubia vzorcom

F = L / (S • 3600),

kde F je plocha rúrky, m²;

S - rýchlosť vzduchu, ktorá sa pohybuje v rozmedzí od 1,0 do 1,5 m / s.

Pre uvažovaný príklad potrebujeme F = 40 / (1.0 • 3600) = 0.0111 m².

1. V závislosti od toho, ktorý úsek bol použitý, sú určené rozmery rúrky. Ak by príklad použil štvorcovú časť, bola by strana potrubia A = v0,0111 = 0,106 m? 11,0 cm Ak sa plánuje použiť okrúhle potrubia, potom ich priemer bude d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 m? 12,0 cm

Vlastnosti inštalácie rúr pre odsávacie vetranie

Ak je vetranie v podkroví pod domom organizované podľa schémy s dvoma rúrami, potom môžete použiť bežné PVC rúry a domáce vzduchové potrubie z jednoduchých hrubých dosiek, ktoré sa navzájom starostlivo montujú.

Venujte pozornosť! Medzery medzi jednotlivými doskami vážne znižujú účinnosť vetrania. Pre väčšiu tesnosť z vnútra je povrch potrubia potiahnutý roztaveným bitúmenom alebo jednoducho nanesený v niekoľkých vrstvách.

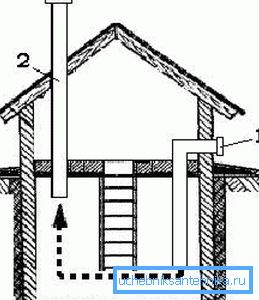

Ako už bolo uvedené, cirkulácia vzduchu nastane v dôsledku rozdielu teploty a hustoty vzduchu von a vnútri, takže kanály by mali byť umiestnené tak, aby bol tento pokles tlaku maximálny.

Zariadenie na vetranie v pivnici sa odporúča vykonávať v súlade s nasledujúcimi odporúčaniami:

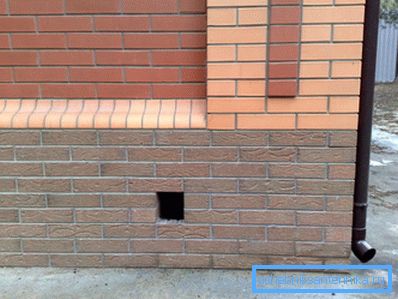

• ak je pivnica v suteréne, môžete to urobiť bez prívodného potrubia, v takom prípade vzduch vstupuje do suterénu cez otvory v suteréne. Pre väčšiu účinnosť sa však odporúča inštalovať prívodnú rúrku, ktorú je možné vytiahnuť cez základňu;

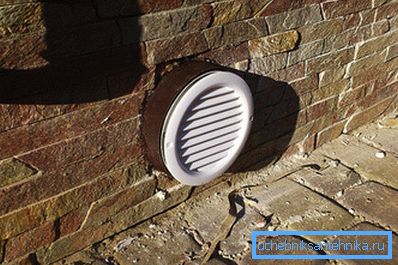

Venujte pozornosť! Výstup potrubia do ulice cez základňu musí byť uzavretý ochrannou mriežkou, čo ochráni vzduchové potrubie pred tým, aby sa doň dostali malé zvieratá, hmyz a nečistoty. Mriežka nebude mať vplyv na pohyb vzduchu.

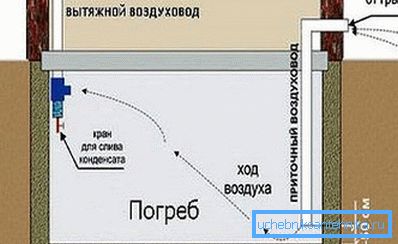

• schéma ventilácie skleníka umožňuje oddelenie prívodného a výfukového potrubia od rôznych uhlov;

• ako pri inštalácii potrubia, môžu byť pripevnené k stene pomocou konzol alebo svoriek. Je potrebné vyhnúť sa veľkému počtu závitov rúr, čo znižuje rýchlosť prúdu a objem preneseného vzduchu klesá;
• koniec prívodného potrubia je privedený takmer k podlahe sám, vzdialenosť k podlahe by mala byť asi 20-50 cm;
• nebolo by zbytočné inštalovať klapku do sacieho potrubia, nastaviť vôľu, bude ľahké zmeniť účinnosť vetracieho systému;

• koniec výfukového potrubia naopak stúpa takmer k samotnému stropu a jeho horná časť je zobrazená na streche a je zvýšená o 40-50 cm nad povrchom strechy;
• počas zimného obdobia je potrebné dokonca mierne znížiť účinnosť systému, je potrebné znížiť prierez potrubia, inak je zaručená penetrácia mrazom.

Pri dodržaní uvedených pravidiel bude vetranie pivničiek a pivníc účinne fungovať za každého počasia.

Nútené vetranie

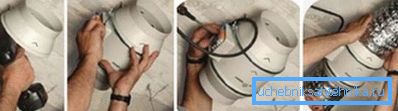

Niekedy napriek všetkým trikomam je prirodzená cirkulácia slabá. V takom prípade pomôže nútené vetranie v pivnici. Účinnosť môžete zvýšiť inštaláciou jednoduchého ventilátora do potrubia.

Preto je potrebné zvážiť nasledujúce vlastnosti systému:

• je lepšie inštalovať ventilátor vo výfukovom potrubí;

Venujte pozornosť! Inštalácia ventilátora do potrubia nasávaného vzduchu prinesie vzduch z ulice do pivnice, s ktorou sa do miestnosti dostane veľa častíc prachu a nečistôt.

• pretože je stále prítomné riziko vlhkosti, je najlepšie napájať ventilátor s nízkym napätím.

Kontrola kvality a drobné triky

Keď sa vyrieši otázka, ako urobiť vetranie v pivnici, musíte skontrolovať účinnosť systému. Stačí, keď do potrubia prinesiete horiaci zápas alebo sviečku. Pri vstupe do prívodného potrubia by sa plameň mal ohýbať do pivnice a do výfukového potrubia by sa mal nasávať do potrubia.

Ak sa aj v tejto miestnosti dodržiavajú všetky odporúčania, niekedy sa pozoruje vlhkosť, problém sa dá vyriešiť jednoduchou inštaláciou krabice s vápnom (nehasené vápno) alebo suchými pilinami. Budú absorbovať vlhkosť zo vzduchu.

Pri nadmernom suchu na podlahe môžete jednoducho distribuovať vlhké piliny.

Na konci

Vetracie pivnice - nevyhnutné opatrenie na udržanie konštantnej mikroklíma v miestnosti. Ak sa dodržia odporúčania uvedené v článku, vetranie pivnice v zime, v lete av každom ročnom období bude fungovať bez zlyhania. V dôsledku toho sa zelenina, ovocie a konzervované potraviny budú skladovať veľmi dlho v pivnici.

Video v tomto článku zobrazuje príklad napájacej a odsávacieho vetrania betónového pivnice.
