Vetranie kanalizačnej stúpačky - pravidlá a riešenia

21-02-2018
Ventilácia

Určite každý majiteľ domu niekedy cítil prenikanie zápachu z kúpeľne z kúpeľne, čo je celkom nepríjemné. Tieto prejavy je možné zastaviť vyrovnávaním tlaku vo vnútri drenážneho systému. Ak sa to urobí správne, starostlivosť o druhého nie je sprevádzaná hlukom a stane sa bez povšimnutia tým, ktorí žijú v dome. Vetranie kanalizácie pomáha riešiť tento problém, ako sa uvádza nižšie.

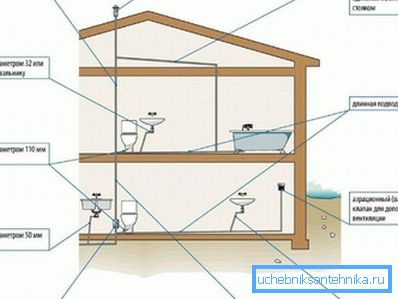

V odvzdušňovacích odtokoch

Hlavný účel

Podľa SNiP - vetranie splaškov by malo vykonávať 2 hlavné funkcie:

  • odstránenie zápachu zo systému;
  • aby sa zabránilo stlačeniu vzduchu v systéme odpadov.

Keď sa pri vypúšťaní vody zablokuje celý lúmen trysky, kanalizácia môže "vytiahnuť" vodu zo sifónov za zlyhanie. V prázdnom stave nemôžu zabrániť prenikaniu nepríjemných zápachov.

Pravidlá SNiP

Zvážte požiadavky SNiP pre vnútornú inštaláciu a kanalizáciu z hľadiska vetrania systému:

  1. Priemer ventilačného systému v odpadovej sieti musí byť rovnaký ako priemer stúpačky.
  2. Odvzdušňovacie potrubie je potrebné odstrániť na strechu a pripevniť ho k hornej časti potrubia..
  3. Táto inštrukcia umožňuje spojenie dohromady v jednej výfukovej časti s 4 alebo viacerými stúpačmi. Potom musí priemer zostavy vetrania a výfuk zodpovedať priemeru najväčšieho výstupu v skupine, ktorá sa má zlúčiť.
  4. Pri položení ventilačnej zostavy dodržujte sklon pre odvod kondenzátu..
  5. V nevykurovaných podkrokoch musí byť vetracie potrubie izolované., jeho cena je len mierne zvýšená.

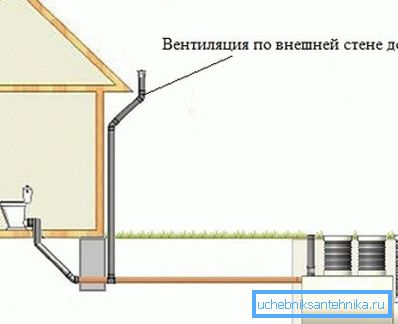

Vetraná kanalizačná stúpačka na vonkajšej strane budovy

Tip: Na zvyšovanie odporu na konci výfukového potrubia neumiestňujte uzávery, lopatky a iné deflektory.

Vytiahnite kanál pre vetranie splaškov cez ventilačný hriadeľ domu alebo strechy.

Výška od:

  • plochá nevyužitá strecha - 200 mm;
  • šikmá strecha - 200 mm;
  • vypínací hriadeľ - 100 mm;
  • otváracie balkóny a okná - od 4 m;
  • strechy pri použití, ak boli spojené 4 rúrky - 3 m.

Tip: Na konci každého kanalizačného potrubia použite odvzdušňovací ventil, ak ho nemôžete zdvihnúť 3 metre.

Rovnako je dovolené robiť nevetrané stúpačky vo vidieckych domoch. Podmienka musí byť splnená - je potrebné zabezpečiť vonkajšie kanalizačné siete (napríklad septik) s vetraním.

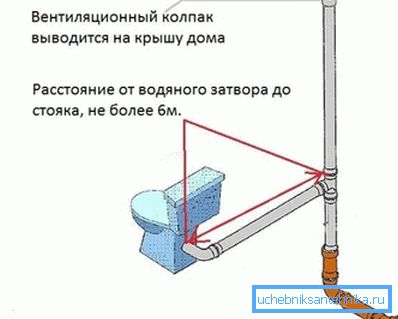

Odvzdušňovacia stúpačka by mala byť z toalety sifónu dlhšie ako 6 m

Vyriešte problém

Ak existuje možnosť kombinovať kanalizačné vetranie so zásuvkami do jednej siete

santehpriborov
  1. Dajte odsávač na strechu domu. Dbajte na to, aby výška vetracieho kanála a vodorovná dĺžka od vodného sklíčka toaletnej misy k ventilačnému stojanu nepresiahli 6 m.
  2. Na každé sanitárne zariadenie namontujte samostatný ventilačný otvor alebo vákuový ventil, keď je toaleta odstránená z ventilácie s priemerom rúrky:
    • 110 mm - od 6 m;
    • 50 mm - od 3,5 m;
    • 32 mm - od 1,5 m.
    Ak je vetranie kanalizačnej siete odstránené zo sanitárnych inštalačných kohútikov
    1. Na každú inštalačnú zostavu nainštalujte odvzdušňovač.
    2. Vodná brána by nemala byť väčšia ako 1,5 m.
    3. Odvzdušnenie by malo byť umiestnené vyššie ako každé koleno v systéme o 300 mm alebo viac.
    4. Pripojte ventilačný ventil k všeobecnému vetraniu vedúcemu k streche.

    problémy:

    • ak vetranie splaškov nefunguje alebo nefunguje dobre, znamená to, že systém nemá vhodný sklon.
    • do miestnosti stále preniká nepríjemný zápach - priemer kohútikov sanitárneho vybavenia nie je správne zvolený.

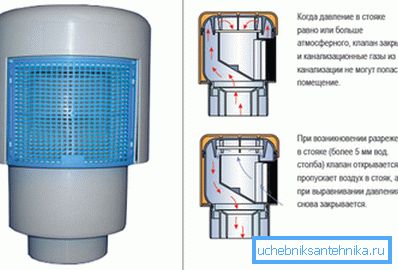

    Vzduchový ventil pre nevedené kanalizačné stúpačky a jeho princíp činnosti

    Ako to urobiť bez vetrania systému odpadov

    Pred odpovedaním na túto otázku by ste mali zistiť, aký je hlavný prvok vetracieho kanalizačného systému. Ide o ventiláciu, ktorá slúži na pripojenie stúpačky k vetraciemu potrubiu. Ak je neprítomný, budete čoskoro musieť vysporiadať s odstránením nepríjemných pachov z domu.

    Existujúce stavebné normy pre budovy a súkromné ​​domy nie viac ako 2 podlažia umožňujú použitie kanalizačných systémov bez inštalácie odpadových potrubí. Dôvodom je malý objem jednofázových výpustí odpadových vôd.

    Tip: Stúpačka odpadových vôd je vždy inštalovaná, keď jednorazové odtoky odpadových vôd môžu dosiahnuť objem, ktorý môže úplne zablokovať priemer kanalizačného potrubia.

    Ak sanitárne zariadenie inštalované v dome nefunguje súčasne, kanalizácia sa neprekrýva. Súčasne sa situácia môže radikálne zmeniť, keď všetci pracujú súčasne.

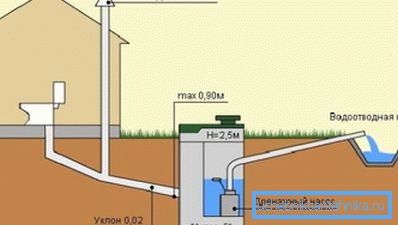

    Inštalácia stúpačky na mieru

    Na určenie pravdepodobného maximálneho jednorazového vypúšťania odpadových vôd do kanalizácie je potrebné vziať do úvahy ich objem z každého sanitárneho zariadenia umiestneného v budove.

    Existujú určité štandardy tejto hodnoty, ktoré sú uvedené nižšie:

    • WC a bidet - 10 l;
    • umývanie - 20 l;
    • práčka a umývačka riadu - každá 50 l;
    • sprchová kabína - 100 l;
    • obyčajný kúpeľ - 220 l;
    • rohová vaňa a vírivka - 450 l.

    V tomto prípade bude špičková hodnota 1360 l.

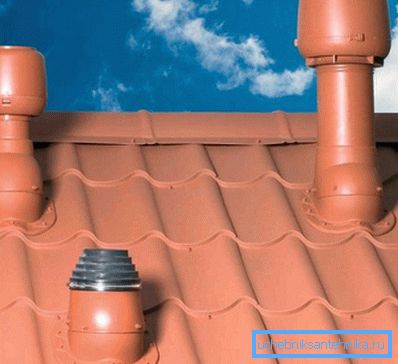

    Záver vetranie splaškov na streche

    Vetranie sa musí inštalovať bez ohľadu na jednorazové vypúšťanie odpadových vôd, ak:

    • Domáce stoky sú O 50 mm alebo menej;
    • dom má 2 alebo viac poschodí, s vodou a kanalizáciou inštalované na každom;
    • na pozemku susediacom s domom alebo v ňom má bazén, veľké písmo alebo kúpeľ.

    Tip: inštalácia rúrky na lievik chráni atmosféru vášho domova pred nepríjemnými zápachmi z kanalizačného systému navždy.

    záver

    Vetranie v dome môže byť iné, ale je to kanalizačný stúpač, ktorý umožňuje eliminovať nepríjemné zápachy v atmosfére domu. V tomto článku sme povedali, ako ho správne umiestniť v súvislosti so všetkými inštalačnými prípravkami. Boli tiež prijaté odporúčania o pravidlách a predpisoch SNiP. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
