Vetranie bez dymu: hlavné vlastnosti a vlastnosti zariadenia

V tomto článku budeme hovoriť o tom, čo predstavuje vetranie bez dymu, podľa toho, ktoré kritériá sa počíta a aké sú vlastnosti jeho zariadenia.

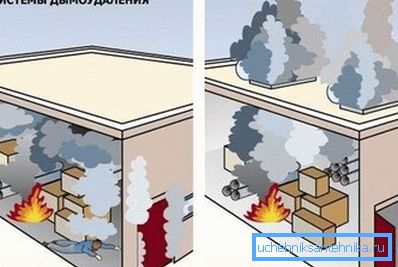

Pravdepodobne neexistuje jediný stavebný objekt, ktorý by bol úplne chránený pred neoprávneným zapálením. V záujme rýchleho a účinného odstránenia dymu z miestnosti v prípade požiaru a obmedzenia šírenia produktov spaľovania sa používa ventilačný systém na odvádzanie dymu.

Funkcie aplikácií

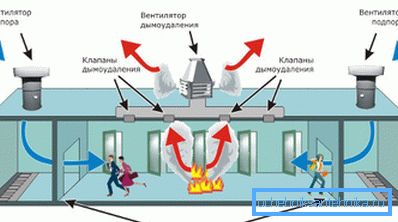

Štandardný systém proti vetraniu dymu sa používa na dodávanie vzduchu mimo objekt na schodiská, výťahové šachty a zámok vestibulu, aby sa zabránilo šíreniu produktov spaľovania cez tieto miestnosti (pozri tiež článok Vetranie pre kovové dlaždice - účel a inštalácia).

Správne navrhnutý systém nasávania môže efektívne odstrániť dym a oxid uhoľnatý tak z miestností, ktoré sú priamo obsluhované v prípade požiaru, ako aj z pomocných miestností, ako sú haly, chodby atď. V dôsledku toho môžu ľudia relatívne bezpečne opustiť miestnosť, kde bol zistený požiar.

Zariadenia zodpovedné za odstraňovanie dymu v súlade s požiadavkami požiarnej bezpečnosti sú povinné pre inštaláciu v priestoroch, ako sú:

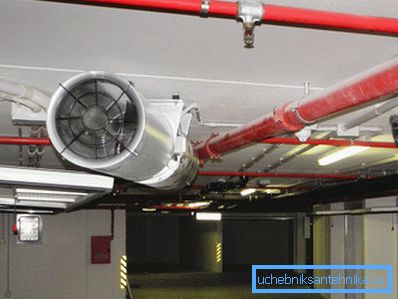

• uzavreté podzemné a nadzemné parkovisko;
• výrobné dielne a skladovacie zariadenia;
• izby s trvalým davom ľudí;
• obchodné miestnosti a pavilóny;
• divadlá a kiná;
• stavebné predsiene nad 28 m;
• priechody;
• chodby dlhšie ako 15 m, ktoré nemajú prirodzené svetlo (podľa SNiP 41-01-2003)
• čakárne na letiskách na železničných staniciach atď.

Medzi dodatočné funkcie systémov na odstránenie dymu berieme na vedomie nasledovné:

• vytváranie optimálnych pracovných podmienok pre pracovníkov zodpovedných za údržbu špeciálnych zariadení pracujúcich v nepretržitom cykle;
• zabezpečenie podmienok potrebných na účinné konanie požiarnych zborov pri hasení požiarov a počas záchranných operácií;
• zabezpečenie podmienok potrebných na plné fungovanie mnohých vysoko presných technologických zariadení.

Vlastnosti konštrukcie

Konštrukcia ventilácie proti dymu sa vykonáva s prihliadnutím na zvláštnosti ventilačných zariadení navrhnutých na prácu s plynom ohriatym na vysoké teploty. Návrh a konštrukcia takýchto systémov sa okrem toho uskutočňuje na základe potreby zabezpečiť koordinovanú prácu všetkých prvkov zapojených do ventilačných systémov.

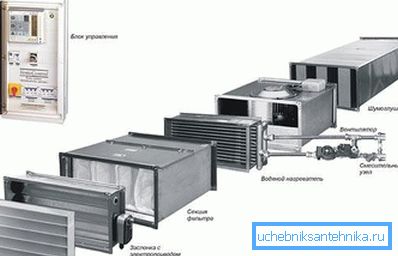

Na fungovanie efektívnych schém na odstránenie dymu sú takéto prvky:

• ventilátory, osobitne navrhnuté a vyrobené s očakávaním prevádzkovania v obzvlášť náročných prevádzkových podmienkach;
• ventilačné kanály (rozvodné potrubia, vzduchové kanály a bane) vyrobené v súlade s normami požiarnej odolnosti;
• otvorené a zatvorené protipožiarne klapky vrátane úprav dymu a spomaľovania horenia;
• dymové a plynové protipožiarne dvere a clony.

Dôležité: Konštrukcia ventilačných systémov na odvádzanie dymu na chodbách obytných a verejných budov sa vykonáva oddelene od iných systémov používaných na ochranu priestorov.

Výpočet systému odstraňovania dymu

Návod na obsluhu systémov na odvod dymu zabezpečuje vypúšťanie spaľovacích produktov z dymových zón. V štandardoch časov ZSSR bola plocha takýchto zón odhadnutá na 1500 m ?. Čas prešiel a odstránenie dymu podľa SNiP 41-01-2003 zabezpečuje dymovú zónu s rozlohou do 3000 m ?.

Projektovanie vlastných systémov rúk pre priestory, ktorých plocha presahuje 3 000 m?, Musí byť dymová zóna rozdelená do niekoľkých zón s rozlohou do 3000 m ?, ako je uvedené v príslušných normách.

Výpočet základných parametrov bezdymovej ventilácie budov sa vykonáva v súlade s požiadavkami uvedenými v MDS 41-1.99 "Odporúčania na ochranu dymu pri požiaroch".

Dôležité: Okrem týchto noriem sa zohľadňujú aj charakteristiky únikových ciest, ich dĺžka, súčasný počet ľudí, ktorí môžu využiť tieto spôsoby počas evakuácie atď.

Výpočet vetrania bez dymu má jediný účel, konkrétne stanovenie prietoku (množstvo) dodávaného vzduchu, ktorý je dostatočný na to, aby fajčil nad a neklesol pod výšku hornej zóny chodby po celú dobu potrebnú na evakuáciu ľudí.

Čo musíte venovať zvláštnu pozornosť vykonávaniu takýchto výpočtov?

• Berieme do úvahy možnosť požiaru v miestnostiach, ktoré nie sú v jednej, ale v každom požiarnom úseku budovy.
• Berieme do úvahy skutočnosť, že výfukové zariadenie na odstraňovanie dymu sa v priemere vyznačuje kapacitou až niekoľko tisíc metrov kubických za hodinu. Súčasne môže prietok v systéme ochrany proti dymu na čerstvý vzduch dosiahnuť desiatky tisíc kubických metrov za hodinu.
• Berieme do úvahy skutočnosť, že maximálna rýchlosť vzduchu v dymových vzduchových kanáloch dosahuje 11 m / s, zatiaľ čo odporúčaná rýchlosť sa pohybuje od 9 do 11 m / s.

Odporúčania pre výber zariadení

• Pri výbere a kúpe dymu odolného zariadenia sú úspory nevhodné. Faktom je, že cena takéhoto zariadenia, dokonca aj v najdrahšej verzii, je o rádovo nižšia ako cena zariadení, ktoré je možné vyhnúť počas požiaru.

Je zbytočné pripomínať, že ľudský život je neoceniteľný!

• Pri výbere ventilátorov na dokončenie systému uprednostňujeme špeciálne úpravy, ktoré sú navrhnuté na prácu s plynom ohriatym na kritické teploty (až do + 600 ° С). Spravidla sú v takýchto podmienkach navrhnuté špeciálne strešné anti-dymové alebo výbušné modifikácie.

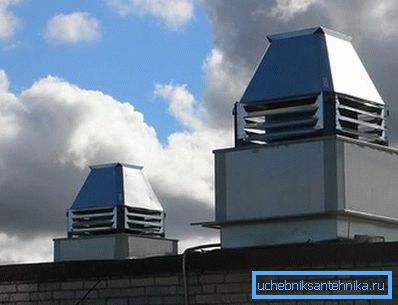

• Inštalácia ventilátorov proti dymu je povolená iba v miestnostiach izolovaných od konvenčných ventilátorov.. Ak pre tieto potreby neexistuje žiadna izolovaná miestnosť, zariadenie sa môže inštalovať na strechu budovy.
• V systémoch bez dymu sa používajú kanály a kanály z nehorľavých materiálov zodpovedajúcich triede "P" (požiarna odolnosť EI 30, EI 150).
• Mriežky pre zariadenie na prijímanie otvorov pre prívod vzduchu z vonkajšej strany by nemali byť umiestnené bližšie ako 5 metrov od miesta predpokladaného vypúšťania spalín z ventilačných systémov.

Vlastnosti organizácie riadenia systémov dymovej ventilácie

Na to, aby bolo testovanie dymovej ventilácie úspešné, je potrebné zaviesť efektívnu správu systému.

Moderný ventilačný systém na ovládanie dymu funguje v dvoch režimoch:

• v automatickom režime sa ventilácia spustí po spustení požiarneho poplachu;
• v diaľkovom režime je ventilácia aktivovaná stlačením tlačidla na núdzovom východise z podlahy.

Dôležité: Systémy na reguláciu dymu by mali byť navrhnuté tak, aby po zapnutí ventilátora počas požiaru boli automaticky vypnuté všeobecné ventilačné a klimatizačné systémy umiestnené v miestnosti, kde došlo k požiaru.

záver

Preto sme preskúmali všeobecné informácie týkajúce sa konštrukcie a prevádzky dymotesnej ventilácie (pozri tiež článok Filtračný systém: účel prístroja, prístroj, štúdium vzoriek).

Ďalšie užitočné informácie nájdete sledovaním videa v tomto článku.
