Vetranie bazénov: vlastnosti, požiadavky, dizajn

Bazény sú klasifikované ako objekty, v ktorých správne vetranie zohráva kľúčovú, ak nie rozhodujúcu úlohu. Pri absencii vhodnej výmeny vzduchu atmosféra v miestnosti veľmi rýchlo prestane spĺňať požiadavky SanPiN a SNiP, ktoré sú povinné.

Budeme hovoriť o hlavných črtách návrhu a požiadaviek na ventilačné systémy súkromných bazénov.

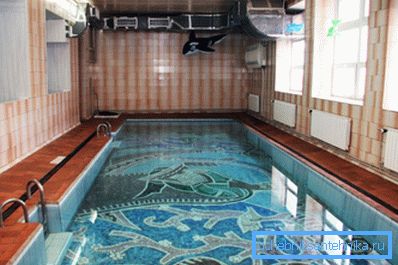

Ventilačný systém bazénu

vymenovanie

Vetracie systémy plaveckých bazénov a systém ako celok majú množstvo vlastností a rozdielov od podobných systémov na všeobecné účely (pozri tiež článok Vetranie v saune: výber správnej možnosti a vlastností zariadenia).

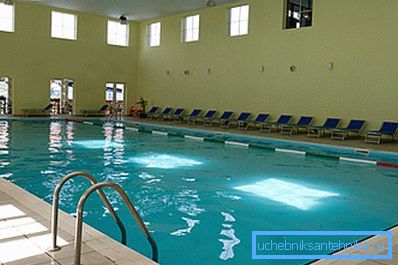

Ak je hlavnou úlohou pri kondicionovaní v obytných a obchodných priestoroch zabezpečenie dostatočného zásobovania kyslíkom čerstvým vzduchom, v prípade bazénu je tento problém riešený pozdĺž cesty; hlavným účelom je poskytnúť špecifikovanú vlhkosť v podmienkach intenzívneho odparovania vlhkosti z povrchu vodného zrkadla.

Malo by byť zrejmé, že nie je možné znížiť rýchlosť odparovania pod určité hodnoty, pretože okrem požiadaviek na vlhkosť vzduchu existujú prísne obmedzenia pre teplotné režimy vody a vzduchu, ktoré sú regulované regulačnými dokumentmi.

Aby sme pochopili, aký význam má úloha dobre organizovanej prevzdušňovania, stačí zvážiť dôsledky jej absencie:

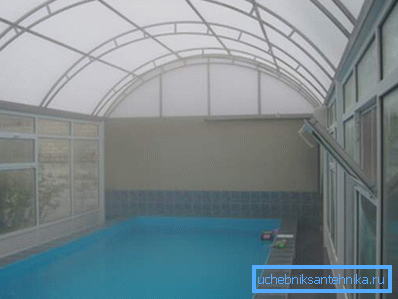

• Pri absencii prúdenia a výfukových prúdov sa dramaticky zvýši relatívna vlhkosť, pričom väčšina pár sa bude hromadiť nad vodou a plavec okamžite pociťuje nepríjemnú hmota, nedostatok kyslíka a iné nežiaduce príznaky, ktoré spôsobia, že ďalšie vodné postupy nielen nepohodlné, ale aj nebezpečné;
• Zvyšujúca sa vlhkosť vzduchu a jeho teplota vedú k tomu, že obklopujúce konštrukcie a ďalšie prvky konštrukcie sa ochladia ako rosný bod a na povrchu sa začne tvoriť hojný kondenzát. Tento efekt je známy ako "plávajúce steny";
• Výsledkom je, že po niekoľkých hodinách vykonania tried a postupov vo vode sa stanú nebezpečné. Po chvíli sa v kúpeľnom bazéne stane niečo ako návšteva kúpeľa;
• Kvôli množstvu kondenzátu sa štruktúrne detaily konštrukcie začnú korodovať a zhoršovať a vlhkosť tečúca zo stien vytvorí na podlahe kaluže. To povedie k ešte väčšiemu odparovaniu a lavínu podobnému zvýšeniu vlhkosti vzduchu, čím sa miestnosť zmení na parnú miestnosť.

Venujte pozornosť! Vetracie zariadenie miestnosti s kúpeľňou by malo vyriešiť dva problémy: zabezpečenie požadovanej vlhkosti vzduchu je predovšetkým a zabezpečenie dodávok kyslíka je na ceste.

Špeciálne funkcie

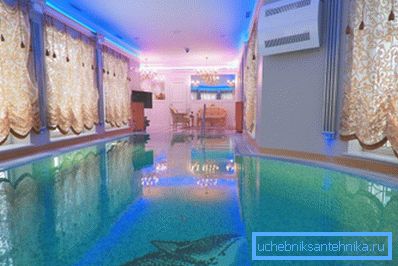

Vetranie v bazéne súkromného domu má niekoľko charakteristických vlastností, ktoré sú dôležité na to, aby ste ich poznali a pochopili.

Tieto vlastnosti sú diktované nielen prítomnosťou otvoreného zrkadla veľkého množstva vody, ale aj mnohými ďalšími faktormi, ako sú:

• stavba konštrukcií;
• požiadavky na teplotné parametre;
• sanitárne a hygienické;
• zdravotné požiadavky.

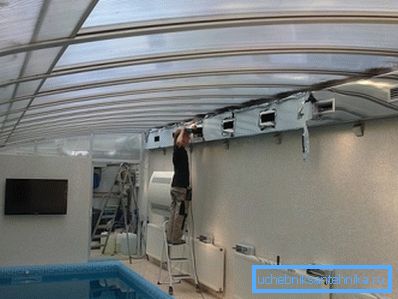

Predovšetkým je potrebné vziať do úvahy zvýšený obsah vlhkosti v odvádzanom vzduchu, čo vedie k nadbytku kondenzátu vo vzduchových kanáloch, vetracích šachtách a potrubiach. To znamená, že kanály a bane by mali byť vybavené špeciálnymi paletami na zachytávanie a odstraňovanie vody. Súčasne je potrebné zabezpečiť neobmedzený a pohodlný prístup pre pracovníkov na palety a ventily.

Navyše sa mení priebeh organizácie ventilačných tokov a umiestnenie vstupných a výstupných otvorov.

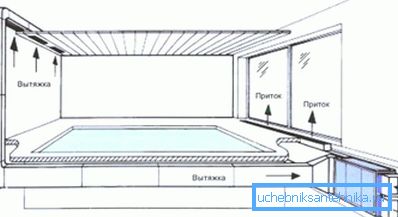

Schéma ventilácie v bazéne je iná ako v normálnej miestnosti, najmä v takých bodoch:

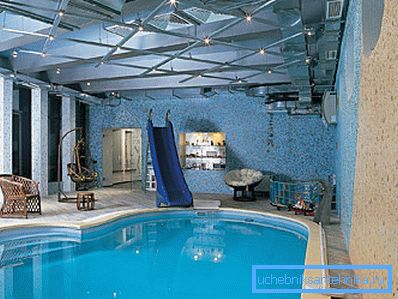

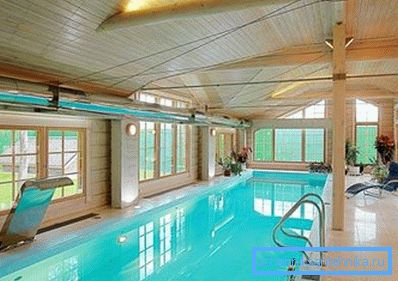

• Keďže hlavnou úlohou je odstrániť maximálne množstvo vlhkosti, treba si uvedomiť, že vlhký vzduch je ľahší ako suchý a preto sa hromadí pod stropom. Preto by mali byť umiestnené výfukové otvory;
• Príliš intenzívny pohyb vzduchu nad vodou a v blízkosti kúpeľa povedie k tomu, že mokrý a nahý človek začne cítiť zimu a cíti nepohodlie.. Na druhej strane neprítomnosť alebo slabosť týchto prúdov povedie k hromadeniu výparov priamo nad vodou, čo povedie k nepríjemnej plynulosti;
• Vzduch privádzaný do miestnosti musí byť zohrievaný, aby sa zabránilo chladnému prievanu v zime a poklesu vnútornej teploty.. Aj studené prúdy sú plné výskytu príznakov nachladnutia pri kúpaní.

Venujte pozornosť! Na rozdiel od bežných systémov má ventilačný systém bazénu charakteristické usporiadanie prietoku vzduchu: zásobovanie pod dymom, odsávač - pod stropom.

Ďalšou charakteristikou sú výrazné rozdiely (takmer dvojnásobné) vlhkosti prichádzajúceho vzduchu v závislosti od vonkajších poveternostných podmienok a času roka. To vedie k tomu, že výpočet vetrania bazéna musí byť vykonaný s prihliadnutím na rôzne režimy intenzity.

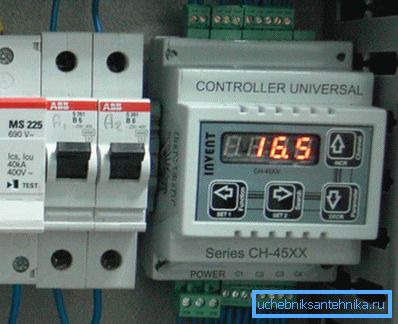

Na zabezpečenie normálnej prevádzky systému sa teplotné snímače zvyčajne používajú na miestach vstupu vzduchu z ulice, ktoré kontrolujú zaradenie ďalších výfukových systémov.

Regulačné požiadavky

V súlade s normami prijatými v Ruskej federácii sa návrh vetrania bazénu uskutočňuje na základe takýchto vstupných údajov:

1. Predpokladá sa, že teplota vody je 30 - 32 ° C, zatiaľ čo podľa európskych noriem je táto teplota 28 ° C;
2. Teplota vzduchu by mala prekročiť teplotu vody o 1 - 2 ° C. Podľa noriem EÚ je rozdiel 2-4 ° C, ale nie vyšší ako 34 ° C;
3. Prípustné maximum v relatívnej vlhkosti je 65%, ale pri súkromných stavbách je zvyčajne toto číslo znížiť na 45-50%, pretože aj viacnásobné zníženie relatívnej vlhkosti v osobe neprináša nepríjemný pocit, čo sa nedá povedať o jeho zvyšovaní;
4. Intenzita výmeny plynu sa zvyčajne stanovuje výpočtom, ale nesmie klesnúť pod 80 metrov kubíkov za hodinu na dospelú osobu.
5. Rýchlosť vetra (pohyb ventilačného prúdu) v oblasti kúpeľa by nemala presiahnuť 0,2 m / s;
6. Aby sa zabránilo vzniku stojatých zón, mala by sa výmena vzduchu v miestnostiach s bazénami uskutočňovať s maximálnym počtom výskytov výfukových plynov pred prítokom;
7. Ventilačný systém - nútený, nútený, s mechanickým impulzom. Okrem toho by mal byť nezávislý, ktorý nesúvisí so všeobecným prevzdušňovacím systémom chaty a je autonómny;
8. Ventilačné jednotky by sa mali vyberať s ohľadom na možnosť ich prevádzky aspoň v dvoch režimoch: nezávislé prevádzkové a napájacie jednotky pre tento režim sú zahrnuté v nepracovnom období a počas pracovného dňa a postupov sú k nim pripevnené dodatočné inštalácie, ktoré spolu s prvými sú schopné zabezpečiť potrebnú výmenu plynu ;
9. Hodnota vnútornej sekcie baní a kanálov sa určuje výpočtom založeným na hodnotách vetra a gravitačného tlaku a tlaku vytvorených vstupnou časťou.

Venujte pozornosť! Z analýzy regulačných požiadaviek môžeme konštatovať, že rámec je pomerne pevný, takže jediný spôsob, ako zabezpečiť požadovanú úroveň vlhkosti, je intenzívna výmena plynu a odvlhčovanie.

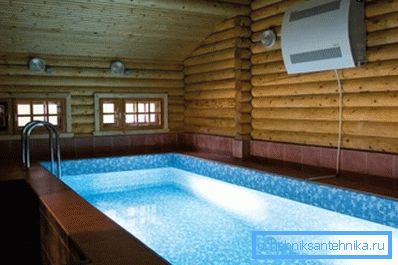

Odvodnenie sa vykonáva pomocou kondenzačných odvlhčovačov, kde prúdenie vzduchu prechádza systémom studených plôch, na ktorých kondenzuje vlhkosť. Jedná sa o high-tech inštalácie, ktoré sú schopné úplne vyriešiť problém s vlhkosťou, ale ich cena je veľmi vysoká.

Spravidla sa odvlhčovače používajú v spojení s napájacím a výfukovým systémom. Hygrostaty kontrolujú zaradenie dvoch alebo troch vozidiel v prípade potreby, keď napríklad v letnom horizonte ventilácia nedokáže zvládnuť svoju úlohu a vlhkosť stúpne nad stanovenú hranicu.

Tipy pre začínajúcich návrhárov

Napokon chceme uviesť niekoľko stručných odporúčaní pre tých, ktorí sa chystajú navrhnúť vetranie v bazéne a postaviť systém vlastnými rukami.

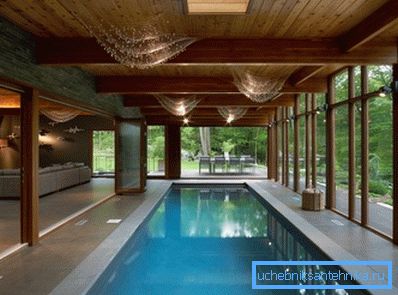

Oblasť bazéna (vodné zrkadlo) je zvyčajne v rozmedzí 18 - 50 metrov štvorcových. Okolo bazénu by mali byť obtokové cesty od 1 do 3 metrov.

Výška miestnosti by mala byť od 4 do 6 metrov, zatiaľ čo veľká zasklená plocha je žiaduca (až 60%) a ohrev vody by mal prechádzať po obvode tohto zasklenia.

Súkromné ​​zariadenia sú navrhnuté na základe ich krátkodobého a príležitostného využitia, zatiaľ čo počet ľudí, ktorí plávajú v rovnakom čase, sa považuje za 1-3 ľudí.

Vetracie mriežky sa najlepšie hodia na maximalizáciu plochy, aby sa dosiahli požadované hodnoty rýchlosti prúdenia vzduchu. V tomto prípade je žiaduce usilovať sa o zavedenie princípu tlakovej ventilácie.

Ak je to možné, odporúča sa používať vodný povrchový systém v čase, keď sa konštrukcia nepoužíva. Pri malom objeme a podlahovom priestore je lepšie neumiestňovať prívodné mriežky na podlahu alebo steny umiestnené v blízkosti kúpeľa.

 záver

Vetranie v bazéne má množstvo jedinečných funkcií. Je navrhnutý podľa vlastných pravidiel a predpisov na základe požiadaviek SanPiN a SNiP (viď tiež článok Vetranie v Parnej miestnosti - účel a charakteristiky usporiadania).

Pre prehľadnosť je prehľad tohto systému uvedený v tomto videu.
