Vetracie zariadenie zariadenia - vymenovanie, základné a

Žijete v prírode, prakticky nemyslíte na vetranie, niekedy stačí, aby dom mohol urobiť najjednoduchšiu konštrukciu. Ďalšia vec je, keď budete musieť stráviť pracovný čas v mestských úradoch, ktorých okná prehliadajú cestu. V takomto prípade otváranie okien nielenže nedáva prístup k čerstvému ​​vzduchu, ale naopak iba zhoršuje atmosféru v miestnosti.

vymenovanie

Dnes nemožno predstaviť žiadnu výrobu bez vetrania, ako aj priestory v byte alebo dome.

Jeho využitie je pomerne rozsiahle a zariadenie, hoci rozdielne v rozmanitosti, ale v skutočnosti pozostáva z troch hlavných skupín:

• vytvorenie toku vzduchu;
• úprava vzduchu;
• distribúcia vzduchu v priestoroch.

Samostatne by sa mali identifikovať ďalšie súčasti ventilačných systémov, ktoré je možné považovať za ich neoddeliteľnú súčasť, čo môže negovať vedľajšie účinky práce:

• požiarne klapky;
• tepelná izolácia;
• tlmiče.

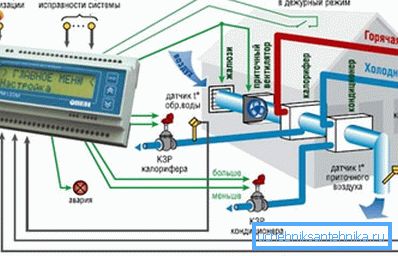

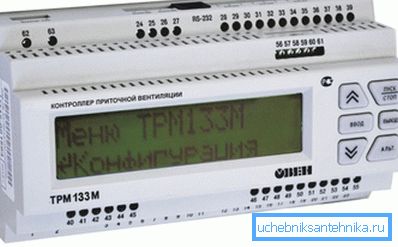

Tip: všetky zložité ventilačné systémy musia byť vybavené automatizáciou.

štruktúra

Zariadenie závisí od typu vetrania. Napríklad príjem pozostáva z prvkov, ktoré:

Na distribúciu prietoku vzduchu pomocou nasledujúcich častí vetracích systémov:

1. Rozdeľovače vzduchu:

• trysky s dýzami;
• mreža;
• perforované panely;
• stropné lampy;
• slotové zariadenia.

1. Vzdušné kanály.

1. Zariadenia regulačného a blokovacieho typu - ventily, membrány.

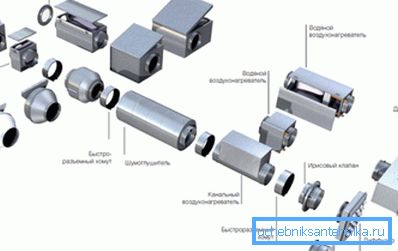

Hlavné prvky ventilačného systému

Rovnako ako u každého dizajnu, jeho správna činnosť musí byť zabezpečená jeho jednotlivými prvkami, ktoré môžu pracovať nezávisle alebo byť synchronizované s ostatnými prostredníctvom automatizácie:

1. Mriežka nasávania vzduchu Prvý prijíma čistý vzduch prichádzajúci z vonku, jeho cena závisí od veľkosti a materiálu. Najčastejšie je obdĺžnikový alebo okrúhly, sú tiež oválne alebo zvykové. Ich úloha je nielen dekoratívna, ale aj praktická - chrániť ventilačný systém pred rôznymi znečisťujúcimi látkami, ako aj zrážkami.

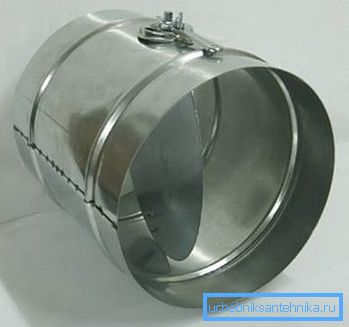

1. Vzduchový ventil Je určený na ovládanie prietoku vzduchu a tiež zabraňuje vniknutiu vonkajšieho vzduchu do systému, ak je vypnuté. Zvlášť potrebné počas chladnej sezóny, inak mrznúci vzduch a dážď spadne do domu a bytu. Môžete ho ľahko nainštalovať vlastnými rukami.

Najčastejšie v systéme vetrania čerstvého vzduchu je ventil synchronizovaný na ventile pomocou elektrického pohonu, ktorý automatizuje jeho ovládanie. Ak sa ohrievač zapne - ventil sa otvorí, keď sa vypne - zatvorí sa.

1. Vzduchový filter dôležitým prvkom systému, ktorý ho chráni pred prachom, prachom, hmyzom a nečistotami. Obvykle sa používa hrubé čistenie, ktoré je schopné zachytávať častice ako 10 mikrónov. Filtračný materiál je v tomto prípade akrylový. V prípade potreby zvýšiť ochranu vetraných stavebných inštrukcií odporúča inštalovať jemný filter, ktorý spomaľuje častice s veľkosťou až 1 mikrón, rovnako ako extrémne jemné filtre, ktoré neumožňujú, aby častice klesli na 0,1 mikrónov.

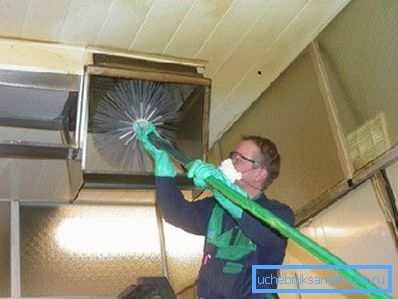

Tip: Sledujte zariadenie a vyčistite ho z trosiek a prachu každý mesiac.

Odporúčame nainštalovať tlakový senzor na diagnostiku filtra, ktorý je schopný monitorovať rozdiel tlaku vzduchu na vstupe a výstupe ventilačného systému.

1. vetrák používané vo všetkých systémoch výmeny vzduchu a statickom tlaku vo ventilačnom systéme. Má dva hlavné parametre - objem dodávaného vzduchu a tlak. Podľa návrhu môžu byť axiálne a odstredivé.

Prvý získal súhlas od zákazníkov kvôli jeho spoľahlivosti a vysokému výkonu. Nevýhodou je to, že vytvárajú nízky celkový tlak, v dôsledku čoho sa rýchlosť prúdenia vzduchu v navíjacích kanáloch výrazne znižuje. V tomto prípade odporúčame použiť radiálne modely ventilátorov, ktoré môžu vytvárať vysoký tlak.

Tip: Najnovšie modely európskych výrobcov ventilačných zariadení sú spokojné s nízkym hlukom a malými rozmermi.

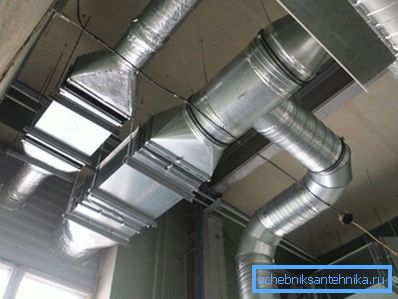

1. Vzduchové potrubia určený na distribúciu upraveného vzduchu cez budovu po opustení tlmiča.

Sú zjednotené v sieti pozostávajúcej z:

• ukazuje;
• adaptéry;
• odpalisko.

Ich výber sa uskutočňuje:

• prierezová plocha - závisí od požadovanej výmeny vzduchu, ktorá je určená výpočtom, ako aj od maximálnej určenej rýchlosti vzduchu;
• forma - okrúhla alebo obdĺžniková, menej oválna;
• tuhosť - pružná, polopružná a tuhá.

Tip: počas prevádzky treba dodržiavať povolenú rýchlosť v systéme vetrania, inak sa kanál stane zdrojom hluku.

Tuhé vzduchové potrubia sú vyrobené z pozinkovaného plechu, môžu byť obdĺžnikové alebo okrúhle. Za určitých podmienok môžu vyrábať nerezovú oceľ.

Polopružné a flexibilné vzduchové potrubia sú vyrobené z viacvrstvovej hliníkovej fólie, majú kruhový prierez, ktorý je uľahčený rámom vyrobeným z oceľového drôtu, krúteným do špirály. Tento dizajn je vhodný pre dopravu, pretože môže byť zložený "akordeón".

Nevýhodou je vysoká aerodynamická odolnosť v dôsledku nerovnomerných vnútorných plôch, preto by sa mali používať na projekty s malou dĺžkou.

dodatočný

záver

Pri návrhu ventilačného systému je potrebné pochopiť nielen jeho účel, ale aj zariadenie. Potom bude ľahšie zistiť, kde, čo a kde sa majú inštalovať prvky a čo budú použité v budúcnosti. Zvyčajne môžeme niektoré z nich spájať s hlavnými, iné s ďalšími.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
