Vetracie potrubia - veľkosť je dôležitá

Spravidla pri samostatnom navrhovaní ventilačného systému ľudia neradi obzvlášť komplikujú úlohu a vyberajú náhodne veľkosti. Zvyčajne nie je ovplyvnený priemer s okrajom a práca vetrania, ale tento prístup nie je pre inžinierov. Nebude nadbytočné vedieť, ako správne vybrať ventilačné potrubia.

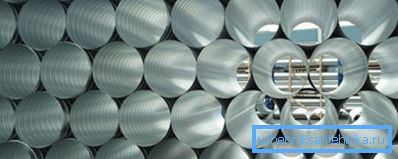

Čo by malo byť vetracie potrubie

Vetranie v porovnaní s inými systémami, napríklad pri dodávke vody nebude počas prevádzky zaťažovať významné zaťaženie, čo znamená, že nie je potrebná značná hrúbka kovu. Preto sa prvá požiadavka na kovový kanál môže nazvať malou hrúbkou steny.

Druhý dôležitý parameter sa považuje za odolnosť proti korózii. Napriek tomu je úroveň vlhkosti vzduchu prechádzajúceho cez kanály dostatočne vysoká, takže kov by nemal byť pokrytý vrstvou hrdze za 6-12 mesiacov.

Najdôležitejšou vlastnosťou je priemer, ktorý priamo ovplyvňuje účinnosť ventilačného systému. Vetracie potrubie s rozmermi 120 mm má prierezovú plochu 113,04 cm², priemer, napríklad 75 mm - len 44,15 cm². Je zrejmé, že ak sa prierezové plochy líšia o 2,56 krát, potom budú môcť vynechať rôzne objemy vzduchu za jednotku času (pri rovnakom prietoku).

Regulačný rámec

Hlavný indikátor použitý pri výbere priemeru potrubia sa môže považovať za prúd vzduchu za jednotku času. V SNiP 41-01-2003 sú hlavné požiadavky na ventilačný systém zaznamenávané z hľadiska produktivity aj z hľadiska geometrických rozmerov.

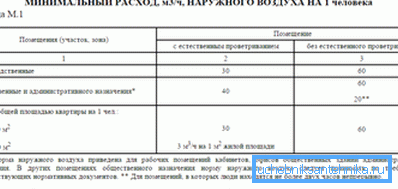

Napríklad podľa tohto štandardu pre obytné priestory by mal byť tok vzduchu (pre 1 osobu):

• pre izby s rozlohou viac ako 20 m² - buď 30 m³/ hod, alebo nie menej ako 0,35 výmeny vzduchu, vypočítané na základe celkového objemu bytu. Napokon sa vo výpočtoch predpokladá väčšia hodnota;
• ak plocha miestnosti nepresahuje 20 m², výmenu vzduchu možno jednoducho prevziať na základe priemernej hodnoty 3 m³/ hodinu pri 1 m² area.

To znamená, že cez stredne veľkú izbu (19-20 m²) za hodinu vetranie by malo zabezpečiť cirkuláciu približne 60 m³. Malá veľkosť, napríklad vetracie potrubie s priemerom 75 mm, sa jednoducho nedokáže vyrovnať s touto úlohou.

Venujte pozornosť! Teoreticky je možné zvýšiť objem dodávaného vzduchu aj cez malú časť, stačí len nainštalovať výkonný ventilátor. To však povedie k veľkému nárastu rýchlosti. Je nepravdepodobné, že byt potrebuje prievan a vietor vo vetraní.

Rovnaký štandard (SNiP 41-01-2003) obsahuje niektoré požiadavky týkajúce sa veľkosti potrubia.

Pokiaľ ide o profilové potrubia, potom musíte prejsť na väčšiu stranu:

• s veľkosťou do 250 mm, hrúbka steny by sa mala rovnať 0,5 mm;
• so zväčšujúcimi sa rozmermi do 1250 - 2000 mm hrúbka steny stúpne na 0,9 mm;
• ak veľkosť väčšej strany presahuje 2000 mm, je potrebný dodatočný výpočet na odôvodnenie hrúbky kovu.

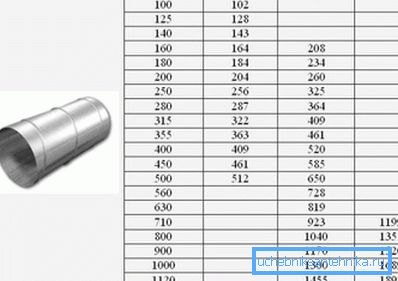

Ak jeho obmedzenia a časti okrúhlych vetracích kanálov:

• napríklad okrúhle vetracie kanály s priemerom menším ako 200 mm sa môžu používať len vtedy, ak hrúbka steny nepresahuje 0,5 mm. Aj v prípade, že vetracie potrubie s priemerom 160 mm bude mať hrúbku steny 0,6 mm a prísne dodržiava normu, musí byť vymenené. V súkromnej výstavbe samozrejme neexistujú žiadne také prísne obmedzenia;
• ale v prípade veľkého priemeru (od 1800 do 2000 mm) môže byť hrúbka ocele zvýšená na 1,4 mm. To je potrebné, aby sa potrubie jednoducho neohýbalo pod vlastnú váhu.

Výber vzduchového potrubia

Pri určovaní rozmerov prierezu je potrebné brať do úvahy rýchlosť pohybu vzduchu. Vetracie potrubie umiestnené v byte by nemalo byť zdrojom konštantného hluku a rýchlosť prúdenia vzduchu do bytu (platí pre vstupné aj výfukové kanály) by nemala spôsobovať nepríjemné pocity.

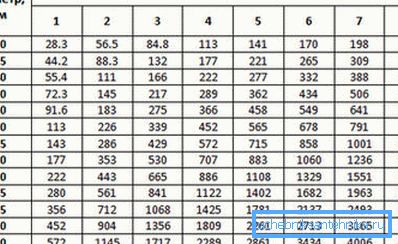

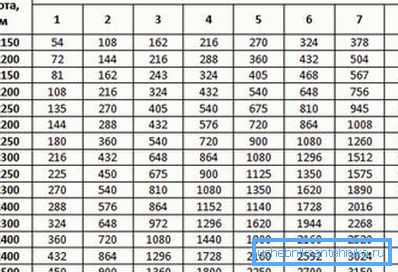

Z tohto dôvodu sú pre rôzne časti ventilačného systému zavedené ich odporúčané indikátory rýchlosti prúdenia vzduchu, čo výrazne ovplyvňuje výmenu vzduchu. Napríklad vetracie potrubie s priemerom 200 mm a rýchlosťou vzduchu 1,0 m / s môže poskytnúť výmenu vzduchu na 113 m.³/ hod S nárastom rýchlosti až 1,5 m / s, bude výmena vzduchu narastať 1,5 krát na 169,5 m³/ hod

V tomto prípade veľa závisí od spôsobu cirkulácie vzduchu (prirodzeného alebo núteného). Pre systémy s prirodzenou cirkuláciou môže maximálny prietok vzduchu dosiahnuť až 2 m / s (v baniach), vo vzduchových kanáloch v apartmánoch sa prúd vzduchu pohybuje nižšou rýchlosťou.

Ak je však vetracie potrubie v súkromnom dome doplnené ventilátorom, prietok sa zvyšuje.

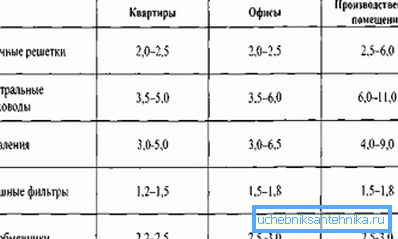

Pretože je zmena výkonu ventilátora pomerne veľká, musíme sa spoliehať na odporúčané hodnoty pre rôzne časti systému:

• na úrovni prívodnej mriežky by rýchlosť nemala prekročiť 1 - 3 m / s;
• výfuková mriežka - 1,5 - 3,0 m / s;
• rozdeľovač vzduchu - 1,5 - 2,0 m / s;
• bočný kanál - 4,0 - 5,0 m / s;
• kanál na vetranie trupu - 6,0 - 8,0 m / s.

Postup výberu úseku potrubia

Pokyny pre sekciu samo-výberu pozostávajú len z niekoľkých bodov:

• najprv musíte rozhodnúť o rýchlosti vzduchu v miestnosti;
• potom, vzhľadom na určitú rýchlosť vzduchu, sa vypočíta priestor ventilačného kanála. Výpočet sa vykonáva podľa vzorca

Na určenie priemeru vetracího potrubia je použitý vzorec.

• pretože výber veľkosti typu musel zaokrúhliť výsledok, potom je potrebné skontrolovať, koľko sa zmenilo rýchlosť toku vzduchu. Len z predchádzajúcich vzorcov je potrebné odvodiť výrazy na určenie rýchlosti

kde a a b - veľkosť obdĺžnikového úseku, m

Pokiaľ ide o výmenu vzduchu, môžete použiť 2 prístupy na určenie, ale keď sa výpočty vykonávajú vlastnými rukami, sú často jednoducho nastavené podľa normy 30 m³/ hodina pre 1 osobu. Vo všeobecnosti sú takéto možnosti možné:

• berúc do úvahy frekvenciu výmeny vzduchu v miestnosti, v tomto prípade je množstvo výmeny vzduchu určené vzorecom

kde V je objem miestnosti, m³/ hodina;

n je miera výmenného kurzu vzduchu (spravidla pre bytové objekty sa predpokladá v rozmedzí 1-3).

• berúc do úvahy mieru výmeny vzduchu pre prvú osobu v budove (množstvo výmeny vzduchu sa v tomto prípade uvažuje na začiatku článku).

Príklad merania potrubia

Predpokladajme, že musíte vybrať veľkosť ventilačného kanála, aby ste poskytli odsávač v miestnosti s rozmermi 4 x 5 x 3 m. Len 1 osoba má byť v miestnosti už dlhší čas.

Výpočet sa vykonáva v nasledujúcom poradí:

• výmena vzduchu je určená - v tomto prípade môžete nastaviť hodnotu na 60 m³/ h (pri rýchlosti 3,0 m³/ hodina na každých 1,0 m² oblasť);
• rýchlosť pohybu vzduchu v kanáli - je možné zastaviť v hodnote 1,0 m / s;
• určená prierezovou plochou A = 60 / (3600 • 1,0) = 166,67 cm²;
• je vybratá vhodná veľkosť. V našom prípade si môžete vybrať buď kruhový kanál 140 mm (prierez 154 cm²) alebo obdĺžniková časť 100 x 200 mm (plocha 200 cm²);

• rýchlosť je kontrolovaná. Pre kruhový kanál bude v = 60 / (3600 • 0,0154) = 1,08 m / s a ​​pre obdĺžnikový prierez - v = 60 / (3600 • 0,0200) = 0,83 m / s. Obe hodnoty sú v rámci prijateľných limitov, takže cena a metóda inštalácie potrubia môže byť rozhodujúcim faktorom výberu.

Čo treba hľadať pri výbere vzduchového potrubia

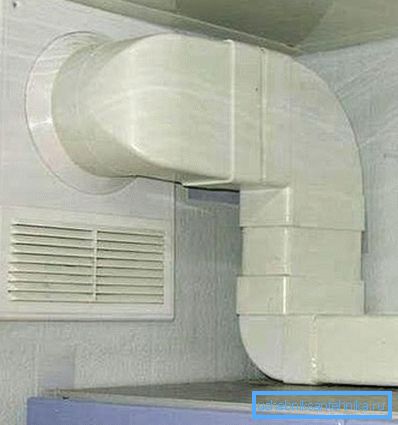

Pri výbere vzduchového potrubia musíte brať do úvahy nielen projektovú časť, ale aj okamžite premýšľať o jednoduchosti inštalácie. V príklade výpočtu bol vybraný vzduchový kanál s približne rovnakou kapacitou, avšak v prípade kruhovitého prierezu je jeho priemer 160 mm av prípade obdĺžnikového prierezu iba výšku 100 mm. Pri inštalácii vetracieho potrubia môže byť veľmi dôležité úspora vo výške 60 mm.

Okrem toho je potrebné venovať pozornosť takým problémom, akými sú:

• ochrana proti hluku a izolácia. Niekedy je lepšie kupovať vzduchové kanály s továrenskou zvukovou a tepelnou izoláciou;

Venujte pozornosť! Izolácia vzduchotechnických potrubí je potrebná, pretože v zime sa vzduch v neizolovanom potrubí ochladí príliš rýchlo a vzniknú problémy s bremenom.

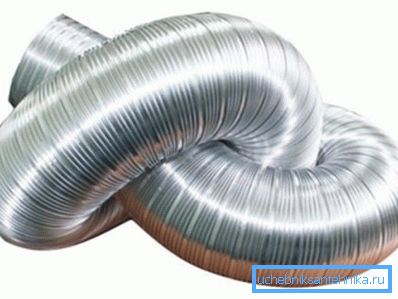

• ak sa na niektorých miestach musí kanál často ohýbať pod veľkými uhlami, potom môže byť použitie ohybného potrubia oprávnené.. Takéto vzduchové potrubia môžu byť vyrobené polotuhé (z hliníkovej fólie navinutej na oceľovom ráme) a PVC. Hlavnou výhodou flexibilnej ventilačnej trubice je možnosť plynulého otáčania (to má priaznivý vplyv na aerodynamiku) a zníženie počtu tvarovaných prvkov na minimum.

sčítanie

Kľúč k vysoko kvalitnému vetraniu možno nazvať riadne navrhnutým systémom vetrania. Významnú úlohu zohrávajú nielen umiestnenie vzduchových potrubí, ale aj ich výpočet (čo znamená výber priečnych rozmerov). Odporúčania navrhnuté v tomto článku pomôžu vyhnúť sa typickým chybám novo prichádzajúcich a ventilácia apartmánu bude vždy fungovať stabilne.

Video v tomto článku zobrazuje príklad už namontovaného obdĺžnikového vetracieho systému.
