Vetracie kanály v súkromnom dome: ako navrhnúť efektívne

Pri vývoji projektu a budovaní individuálneho obydlia sa predpokladá vybudovanie súboru inžinierskych sietí: elektrických, inštalatérske, kanalizačné a samozrejme aj vetranie. Komfortná vnútorná mikroklima závisí do značnej miery na druhej. Preto by inštalácia vetracích kanálov v súkromnom dome mala byť vykonávaná v prísnom súlade s existujúcimi pravidlami a predpismi, ktoré budú uvedené nižšie.

Potreba inštalovať vetranie

Problém inštalácie efektívneho systému vetrania priestorov majiteľov vlastných chatách nie je tak dávno. Predtým malý vetrací kanál v súkromnom dome dobre zvládol úlohy, ktoré mu boli pridelené. Koniec koncov, tehlové steny a drevené okná dokonale nechali vo vzduchu, ktorý bol potrebný na vysávanie.

V modernej konštrukcii sa však používajú predovšetkým "nedýchajúce" materiály:

• polymérne okná, ktoré neumožňujú praskliny a praskliny;
• rámové konštrukcie chránené polyetylénovými membránami;
• strechy vybavené parnými a veternými filmami.

Všetky vyššie uvedené prvky budovy úplne blokujú prirodzený prietok vzduchu. Výsledkom je zvýšená vlhkosť vzduchu, čo vedie ku kondenzácii na skle, vlhkosti na stenách a plesni v rohoch miestností.

Venujte pozornosť! Obyvatelia starých domov čelia podobným problémom, nahradili drevené okná plastovými oknami svojimi vlastnými rukami a nestretli sa s konštrukciou ventilačných kanálov.

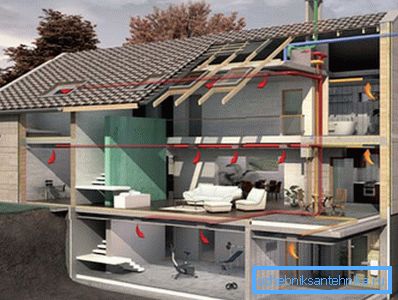

Prvky ventilačnej siete

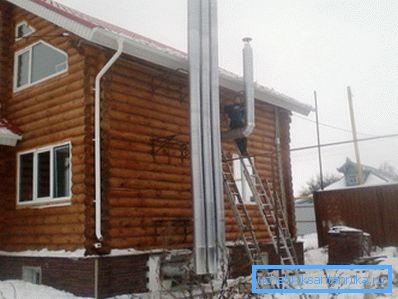

Centrálny výfukový kanál

Pokyny upravujúce proces výstavby jednotlivých bytov uvádzajú, že vetracie otvory pre dvere by mali byť zabezpečené aj v štádiu zostavovania projektovej dokumentácie. Ak sa to z akéhokoľvek dôvodu nepodarilo, je možné vybaviť prívod a výfukový systém do dokončeného domu. Na tento účel sa používajú pripravené ventilačné kanály.

Venujte pozornosť! Náklady na inštaláciu vetrania v už postavenej budove môžu byť oveľa vyššie ako návrh tejto inžinierskej siete priamo počas výstavby domu. V prevažnej väčšine prípadov sa spomínaná metóda používa na vybavenie dodávateľských a výfukových kanálov starého, ale zrekonštruovaného domu.

Inštaláciou ventilačných potrubí a prípadne ďalších mechanických zariadení (ventilátorov, rekuperátorov, filtrov atď.) Sa môžete vyhnúť negatívnym účinkom opísaným v predchádzajúcej časti.

Pred inštaláciou centrálneho a periférneho vzduchového potrubia je potrebné určiť typ systému výmeny vzduchu:

• prírodné - v modernom súkromnom dome nie je veľmi efektívne, pretože hermetické okenné systémy zabraňujú prílivu čerstvého vzduchu a kolísanie teploty v chladnej sezóne znižuje účinnosť trakcie;
• vstup - vhodné pre súkromné ​​domy do 300 metrov štvorcových;
• dodávky a výfuk - čo je najefektívnejší systém, ktorý umožňuje v prítomnosti rekuperátora nielen vetranie všetkých miestností, ale aj vytvorenie komfortnej teploty v nich.

Všetky z nich, s výnimkou malých odtieňov, sú konštruované podľa toho istého princípu, preto budú podrobnejšie opísané vlastnosti inštalácie vetracích kanálov pre vstupný systém.

Venujte pozornosť! Okrem vetrania obytných a pomocných priestorov je potrebné aj vetranie kanalizácie v súkromnom dome. Pre svoju výrobu používa špeciálne typy vzduchových potrubí.

Mechanická ventilácia

Systém núteného prítoku čerstvého vzduchu a odstraňovanie znečistených ovzdušia je konštruovaný podľa nasledujúcich zásad:

1. Na streche súkromného domu (zvyčajne v kuchyni) sú inštalované dva vetracie kanály, ktoré budú slúžiť ako základ pre celý budúci systém.. Jeden z nich slúži na nasávanie vzduchu, druhý - na odstránenie z priestoru.
2. Elektrický ventilátor je inštalovaný na odvodnom vzduchu, vybavený elektronickým systémom zapnutia a vypnutia. Spínacie prevádzkové režimy sú založené na informáciách získaných z externých snímačov, ktoré riadia vlhkosť a teplotu v priestoroch.
3. Vchody do vetracích kanálov vnútri areálu musia byť inštalované tak, aby prichádzajúci vzduch vstupuje do obytných priestorov (spálňa, obývacia izba), prechádza cez chodbu, kuchyňu a sanitárnu jednotku, kde spadá do špeciálne vybavených digestorov.

Výsledkom tejto organizácie prietoku vzduchu je, že vlhkosť a nepríjemné zápachy v kuchyni sú zabránené vnikaniu do iných priestorov domu.

Systém nasávania vzduchu

Ako už bolo spomenuté vyššie, položenie ventilačných kanálov do už postaveného domu je veľmi problematické. V takomto prípade je potrebné buď dierovať otvory v stenách a v niektorých prípadoch nie je možné, alebo inštalovať vzduchové potrubia otvoreným spôsobom, čo bude mať veľmi negatívny vplyv na interiér.

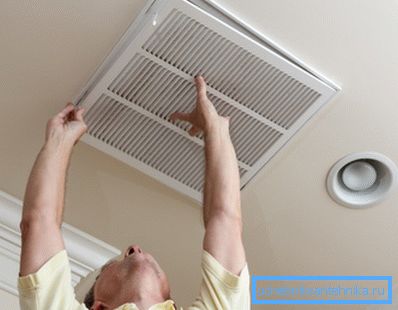

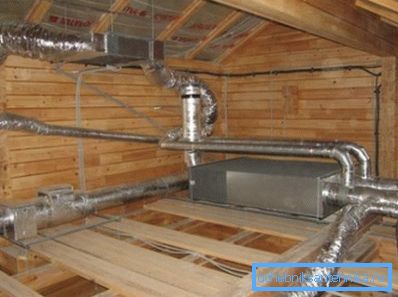

Najlepšou možnosťou je vybudovanie systému kanálov v podkroví a usporiadanie zásuviek na strope, ktoré zakrývajú nevzhľadné otvory s dekoratívnymi mriežkami.

Materiálom na usporiadanie ventilácie sú dokončené plastové alebo kovoplastové ventilačné kanály s vhodným prierezom.

Sú to:

• kolo;
• obdĺžnikový.

Druhý typ je vhodnejší, pretože je jednoduchšie ho nainštalovať.

Okrem toho v práci, ktorú budete potrebovať:

• mesh;
• ventil;
• konektory;
• mreža a tak ďalej.

Aby montážne vetracie kanály pracovali s maximálnou účinnosťou, odporúčame pri inštalácii použiť tieto tipy:

1. V každej obývacej izbe je lepšie vytvoriť dva vstupné kanály, ktoré umožnia čerpať väčší objem vzduchu.
2. Prierez vzduchových kanálov a výkon ventilátorov sa musia vypočítať na základe plochy priestorov.
3. Vstupné vzduchové kanály by mali byť prítomné iba v obytných priestoroch, zatiaľ čo pomocný systém potrubia je namontovaný v pomocných miestnostiach.

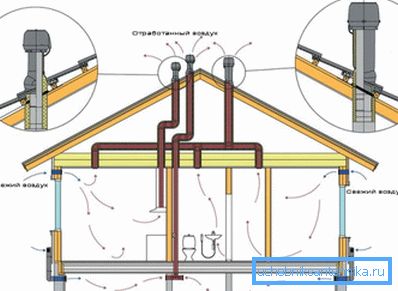

Odchádzajúce kanály

Centrálny kanál, cez ktorý je znečistený vzduch odstránený z priestorov, je inštalovaný na streche v kuchyni. Faktom je, že na rozdiel od vstupných kanálov by mal byť výfukový systém čo najkratší. Tým sa zabráni tvorbe kondenzátu a ďalším problémom, ktoré vedú k narušeniu fungovania vetracej siete.

Venujte pozornosť! Také usporiadanie potrubia na odvádzanie vzduchu je tiež spôsobené tým, že v kuchyni je inštalovaná kachle, ktorá je zvyčajne zdrojom najväčšieho množstva škodlivých nečistôt.

Mali by ste si tiež uvedomiť, že vzduch vyťahovaný z miestnosti je teplejší ako vonkajšie vzdušné masy. Preto je potrebné dbať na izoláciu odchádzajúcich kanálov, inak by vlhkosť kondenzovala vo vnútri.

Okrem centrálnej rúry sú inštalované periférne. Ich vchody sú umiestnené nad kuchyňou, kúpeľňou a WC.

Na zvýšenie účinnosti odsávaného vetrania sa odporúča nainštalovať ventilátor v systéme. Výfukové plyny nad plynovou pecou a rúrkou vykurovacieho kotla musia byť po vstupe do vzduchového potrubia (na to sa používajú vložky).

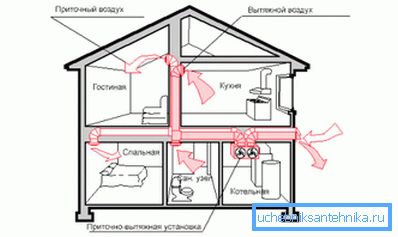

Vzduchové potrubia v kotolni

Jednou z vlastností súkromného domu je prítomnosť kotla, ktorý ohrieva miestnosť. Často je inštalovaný v kuchyni, ale niekedy je určená osobitná miestnosť - kotolňa. Mal by byť tiež vybavený účinným systémom na odstraňovanie vzduchu kontaminovaného produktmi spaľovania.

Pri výrobe vetracieho systému kotolne by sa mali dodržiavať tieto pravidlá:

1. V miestnosti sú dve vetracie kanály, ktoré sú vonku. Jeden z nich bude slúžiť na odstránenie produktov spaľovania, druhý - na čistenie vzduchu v miestnosti.
2. Nie je potrebné namontovať ventilátor do potrubia, ktoré je určené na odstránenie dymu. On neustále zlyhá.
3. Plynná zmes, ktorá sa vypúšťa cez ventilačné potrubie, je omnoho horúca ako okolitý vzduch. Preto sa na stenách potrubia môže neustále vytvárať vlhkosť, ktorá negatívne ovplyvňuje činnosť kotla. Aby sa tomu zabránilo, musí byť rúra izolovaná minerálnymi rohožami.
4. Naopak je žiaduce vybaviť vetracie potrubie určené na ventiláciu miestnosti, ktorá sa môže otáčať oboma smermi. Tým sa zvýši množstvo prichádzajúceho a odchádzajúceho vzduchu.

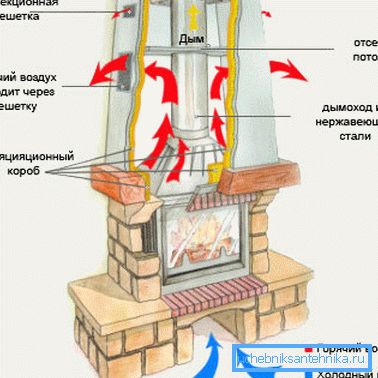

Vetranie krbu a kachlí

Ak sa v ktorejkoľvek obývacej miestnosti plánuje inštalovať krb alebo kachle na tuhé palivo, mali by sa prijať dodatočné opatrenia na zabezpečenie dodávky čistého vzduchu do tejto miestnosti a odstránenie spaľovacích produktov.

Tým sa vytvoria najpriaznivejšie podmienky pre úplné spaľovanie dreva alebo uhlia, pretože, ako viete, plameň nemôže existovať bez kyslíka.

Navyše, pri nefunkčnom vetraní a nedostatku kyslíka sa počas spaľovania uvoľňuje oxid uhoľnatý a ostatné nebezpečné výrobky, ktoré sa pri hromadení v miestnosti môžu poškodiť zdravie a dokonca viesť k smrti.

Mnohí neprichádzajú do miestnosti samostatné vzduchové kanály, radšej otvoria okno. Ale v tomto prípade narazíte na neefektívne využívanie tepla, pretože väčšina z nich sa odparí pri vetraní štrbinou alebo vetrania.

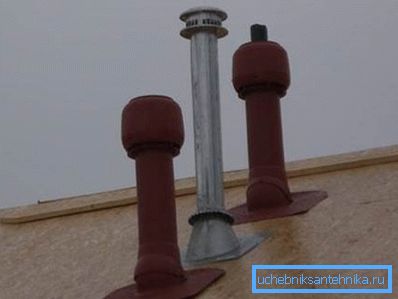

Inštalácia vzduchových potrubí na streche

Väčšina problémov vzniká pri usporiadaní nálezov ventilačných kanálov cez strešnú krytinu.

Aby nedošlo k vytvoreniu dodatočných otvorov v dlaždici alebo bridlici a aby sa zabránilo vniknutiu dažďovej vody do podkroví, pri inštalácii vzduchových rúrok je potrebné dodržiavať nasledujúce pokyny:

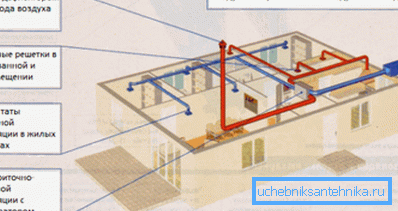

1. Pred navrhnutím vetracej siete je žiaduce vypracovať plán s vyznačením umiestnenia všetkých vzduchových kanálov vrátane bodov ich výstupu cez strechu.
2. Pre usporiadanie týchto vetracích kanálov je potrebné použiť špeciálne diely. V extrémnych prípadoch - rúrka z nehrdzavejúcej ocele s izoláciou.
3. Pred inštaláciou centrálneho kanála je vhodné vopred pripraviť všetky potrebné otvory, čo zjednoduší ďalšiu prácu na montáži celého ventilačného systému.
4. Miesta, v ktorých je potrubie susedia s týmito alebo inými konštrukčnými prvkami, by mali byť zapečatené. Akékoľvek silikónové zlúčeniny alebo cementové malty budú robiť.

Tip! Po spracovaní kĺbov je potrebné pozastaviť inštaláciu ventilácie, kým sa tesniaci materiál pre potrubia úplne vytvrdne. Centrálne vzduchové kanály musia byť prísne zvislé, inak hrozí nebezpečie vlhkosti na vnútornom povrchu rúr.

Nevýhody nútenej ventilácie

Napriek zjavným výhodám má mechanické vetranie určité nevýhody, ktoré by ste si mali byť vedomí:

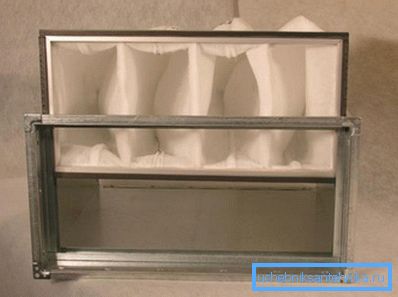

1. Ventilačný čistiaci systém, ktorý filtruje vzduch, sa rýchlo ucpáva prachom, čo si vyžaduje neustálu údržbu.
2. Elektrické zariadenia (ventilátory, rekuperátory) spotrebúvajú elektrickú energiu, čím zvyšujú náklady na služby.

Tip! Ak to umožňujú technické podmienky, odporúča sa zamerať sa na návrh prirodzeného vetrania, ktorého výkon je vo väčšine prípadov dostatočný.

záver

Správna voľba a inštalácia vetracích kanálov v súkromnom dome je kľúčom k efektívnej a neprerušovanej prevádzke ventilačného systému. Podrobnejšie informácie o usporiadaní systémov vetrania je možné naučiť z videa v tomto článku.
