Vetracie kanály a vzduchové kanály v bytoch a dome

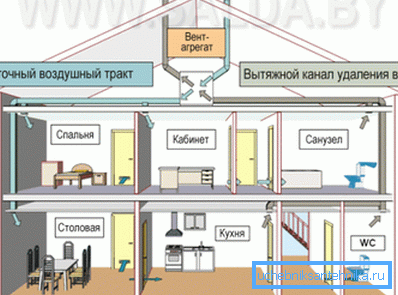

Žiadna konštrukcia obytného domu nie je kompletná bez inštalácie a pripojenia prírodného alebo núteného systému vetrania. Vo viacpodlažných budovách sa najčastejšie používajú vstavané vzduchové potrubia z tehál alebo pevného betónu na odstránenie odvádzaného vzduchu z obytnej zóny do atmosféry, ktoré sa inštalujú ihneď počas výstavby domu. Ak je ventilačný stĺpec upchatý alebo ak je potrebné premiestniť potrubie na iné miesto, na vonkajšiu inštaláciu sa použijú nové kovové alebo plastové obdĺžnikové ventilačné kanály.

Pravidlá pre usporiadanie ventilačných kanálov

Pri vykonávaní opráv alebo inštalačných prác by ste mali mať na pamäti, že usporiadanie nového vybavenia existujúceho vetracieho systému alebo jeho opätovné vybavenie vlastnými rukami musí byť vykonané v prísnom súlade so stanovenými stavebnými predpismi a predpismi.

S cieľom uľahčiť čitateľovi vysporiadať sa s touto jednoduchou úlohou tento článok poskytne stručný prehľad, ktorý opisuje hlavné charakteristiky usporiadania hlavných kanálov a vetracích kanálov v súkromných domoch a bytoch.

Odrody ventilačných kanálov

Podľa svojich konštrukčných znakov a relatívneho umiestnenia ventilačných kanálov vzhľadom na nosné steny budovy je možné všetky vzduchové kanály rozdeliť na niekoľko typov.

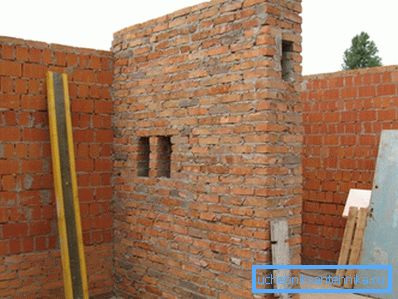

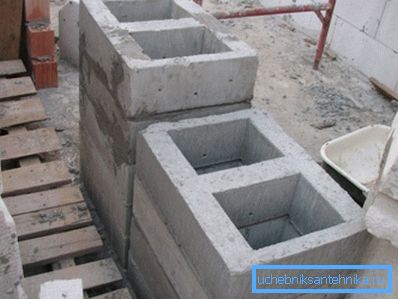

1. Zabudované vetracie kanály obdĺžnikového alebo štvorcového prierezu sú spravidla umiestnené v oporných stenách budovy počas ich konštrukcie. Pri ich výrobe sa najčastejšie používa ručné pokladanie vetracieho potrubia z tehál alebo tvorba špeciálnych železobetónových blokov určených na inštaláciu takýchto systémov.

1. Falošné alebo zavesené vzduchové kanály najčastejšie predstavujú ploché kanály na vetranie vo forme prefabrikovaných krabicových konštrukcií z pozinkovanej oceľovej ocele.. Inštalácia a pripojenie takýchto systémov sa vykonáva po dokončení stavebných a dokončovacích prác av prípade sanácie priestorov - po dokončení rekonštrukcie podľa špeciálne vypracovaného technického projektu.

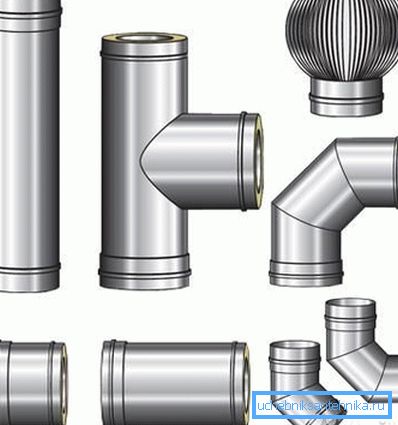

2. Externé alebo inými slovami dodatočné ventilačné kanály sú samostatná konštrukcia budovy, ktorá je inštalovaná na vonkajšej strane budovy.. Takýto systém môže byť z tehál, pevného betónu, rovnako ako prefabrikované kovové rúry z pozinkovanej alebo nehrdzavejúcej ocele.

Tip! Vzduchové potrubia v súkromných domoch sa odporúčajú položiť rovnobežne s komínom pece v tesnej blízkosti. Takéto usporiadanie, v dôsledku vzostupného prietoku teplého vzduchu, môže výrazne zvýšiť túžbu a tým zlepšiť účinnosť ventilačného systému.

Výber materiálu

V súčasnosti sa ponúkajú veľké množstvo rôznych materiálov na inštaláciu vzduchových potrubí, ktorých cena sa môže značne líšiť, ale správna voľba závisí hlavne od špecifických podmienok výstavby a špecifického využitia miestnosti.

1. Vstavané vzduchové potrubia monolitického betónu majú vysokú pevnosť a trvanlivosť, ľahko sa udržiavajú a navyše s jednotnou monolitickou výplňou majú malý odpor voči pohybu prietoku vzduchu.
2. Pevná tehla má podobné prevádzkové vlastnosti, avšak vo väčšine prípadov môže muriva ventilačných kanálov vytvárať turbulentnú turbulenciu, čo výrazne znižuje chute, a preto sa odporúča použiť pri inštalácii ventilačných systémov s nútenou cirkuláciou vzduchu.

1. Kovové a plastové kanály na vetranie sú bez tohto nedostatku, ale sú menej odolné, preto je potrebné ich chrániť pred vonkajším mechanickým nárazom. Okrem toho všetky kovové výrobky (s výnimkou nehrdzavejúcej ocele) podliehajú atmosférickej korózii a preto potrebujú dodatočnú ochranu pred vlhkosťou spôsobenou tvorbou kondenzátu.
2. Pre inštaláciu v murovanej alebo betónovej stene sa používajú aj zabudované azbestocementové potrubia. Z hľadiska aerodynamiky a výkonu je tento materiál najvhodnejší na inštaláciu vstavaných ventilačných systémov v procese budovania tehlovej alebo masívnej budovy.

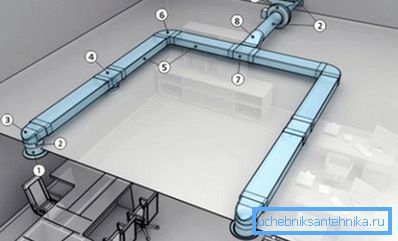

3. Pre inštaláciu ventilačného systému v uzavretom priestore, ako napríklad za zavesenými podhľadmi alebo za stenovými panelmi zo sadrokartónu, sú vhodné ploché ventilačné kanály malej hrúbky, vyrobené z plastu alebo kovu.

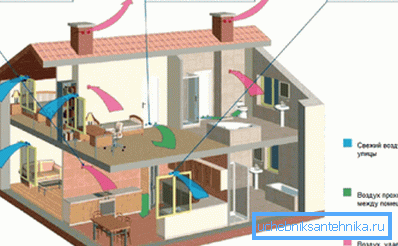

Tip! Pri samonasávacích vetraniach s voľným prietokom s prirodzenou cirkuláciou vzduchu sa odporúča používať okrúhle plastové ventilačné kanály, pretože vzhľadom na ich tvar a hladký vnútorný povrch vytvárajú minimálny odpor voči pohybu vzduchu.

Nezávislá výroba potrubia

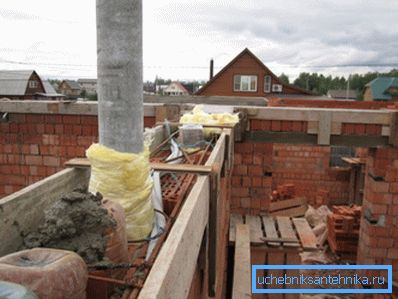

Ako bolo uvedené vyššie, je najlepšie použiť okrúhlu azbestocementovú rúru na inštaláciu integrovaného potrubia, a preto budú uvedené podrobnejšie pokyny na inštaláciu takého vetracího potrubia do murovanej steny.

1. Nosenie tehlovej steny a pol a pol tehla ležal obvyklým spôsobom na úroveň umiestnenia vetracieho otvoru.
2. Na dne azbestocementovej rúry odrežte prednú stenu k axiálnej línii do výšky 120 mm, aby sa na jej konci vytvorilo schodiskové okno.
3. V hornej rovine muriva namontujte azbestocementovú rúru s oknom vystrihnutým do miestnosti a dočasne ju pripevnite k stavebným konštrukciám (stĺpy, nosníky, strop) pomocou pletacieho drôtu.
4. Pokračujte v murive rovnakým spôsobom tak, že tehla postavíte na okraj vpredu a za azbestocementovou rúrou.
5. Preto musíte priviesť horný koniec azbestocementovej rúry do okolitej tehly na úroveň, ktorá nie je nižšia ako horná časť hrebeňa strechy.

Tip! Na pripojenie vodorovného ventilačného potrubia k vertikálnej stúpaniu na iných podlažiach, na správnom mieste azbestocementovej rúry, je potrebné rozrezať obdĺžnikové alebo štvorcové okno so šírkou rovnou jej priemeru a výškou najmenej 120 mm.

Regulačné technické požiadavky

Pri samostatnom vykonávaní inštalačných prác je potrebné dodržiavať všeobecne uznávané normy a pravidlá, ktoré sa vzťahujú na usporiadanie ventilačných systémov a tvar vnútorného úseku a rozmery vetracích kanálikov musia prísne vyhovovať požiadavkám regulačných dokumentov.

1. Výfukový otvor v miestnosti by mal byť umiestnený čo najbližšie k stropu a vzdialenosť od horného okraja k stropu by nemala byť väčšia ako 100 mm.

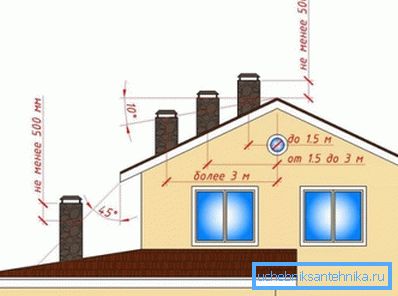

2. Ak je výstup potrubia na streche umiestnený nie viac ako 1500 mm od hrebeňa strechy, jeho výška musí byť aspoň o 500 mm vyššia ako hrebeň.

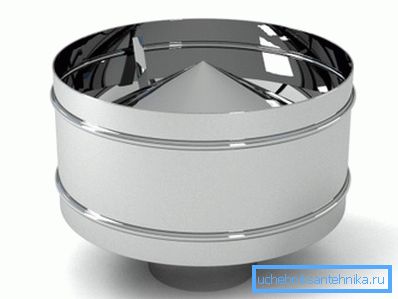

3. Na zlepšenie prirodzeného nárazu a na ochranu vertikálneho stúpania pred zrážkami by mal byť jeho výtok vybavený špeciálnym deflektorom z nehrdzavejúcej ocele.

1. Vertikálne stúpače s prirodzenou cirkuláciou vzduchu by mali mať prierezovú plochu najmenej 140-180 cm ?, čo zhruba zodpovedá priemeru potrubia 120-150 mm.
2. Prierezová plocha vertikálnych stúpačov s nútenou cirkuláciou vzduchu by mala byť aspoň 90-130 cm?, Čo zodpovedá priemeru kruhového potrubia 100 až 130 mm.
3. Všetky vertikálne a horizontálne vetracie kanály, ktoré prechádzajú schodiskami, podkrovím alebo inými nevykurovanými priestormi, by mali mať tepelnú izoláciu z expandovaného polystyrénového plechu alebo minerálnej vlny s minimálnou hrúbkou 50 mm.
4. Aby sa zabezpečil normálny tlak, v systémoch s prirodzenou alebo nútenou cirkuláciou vzduchu musia byť všetky prípojky úplne tesné a bez viditeľných znakov poškodenia.

záver

Bez ohľadu na zvolenú materiálovú a výrobnú technológiu, všetky vzduchové kanály a ventilačné kanály podľa SNiP 2.04.05-91 "Vykurovanie, vetranie a klimatizácia" musia byť v plnom súlade s technickými charakteristikami špecifikovanými v tomto regulačnom dokumente.

Ak chcete získať podrobnejšie informácie o tejto otázke, môžete si pozrieť video v tomto článku alebo si prečítať príslušnú regulačnú a technickú dokumentáciu na našej webovej stránke.
