Ventilátory na vetranie: prehľad základných štruktúr a

Výber ventilátora pre ventilačný systém je jedným z najdôležitejších momentov pri navrhovaní vzduchových obvodov. Je mimoriadne dôležité, aby vybrané zariadenie poskytovalo potrebný výkon a prívod / odvádzanie vzduchu sa vykonával v správnom množstve.

Nižšie uvažujeme, aké typy fanúšikov sa používajú v rôznych situáciách, a tiež poskytujú niekoľko tipov na inštaláciu jednotiek pre domáce potreby.

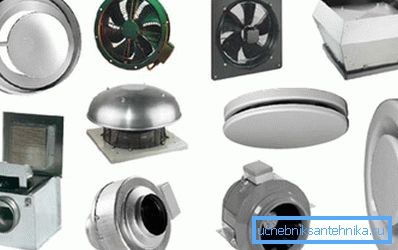

Varianty modelov

radiálne

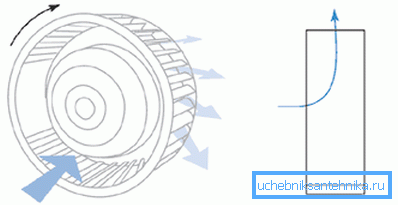

Radiálne konštrukcie sa nazývajú zariadenia, v ktorých sú pracovné časti - čepele - umiestnené na okraji. Samotný okraj sa otáča okolo osi a vytvorí prúd vysokotlakového vzduchu.

Venujte pozornosť! Vo väčšine prípadov sú takéto systémy inštalované mimo priestorov - na streche alebo na vzdialených nástenných konzolách. Vnútorná inštalácia radiálnych ventilátorov je oprávnená iba na technickej podlahe.

Účinnosť takého zariadenia, ako aj ďalšie parametre, je určená tvarom lopatiek nasávania vzduchu.

• Modely so zaoblenými lopatkami vzhľadom na smer otáčania ráfika vykazujú dobrú účinnosť len pri práci s čistým vzduchom. Často je tento dizajn vybavený ventilátorom na vetranie. Pokiaľ ide o výhody tohto modelu, najdôležitejšie by malo byť považované za nízku hladinu hluku pri práci dokonca aj pri obmedzení výkonu.
• Pri konštrukcii systémov na odstraňovanie znečisteného vzduchu sa často používajú priame čepele (radiálne a vychýlené dozadu). Konfigurácia obežného kolesa zabraňuje vnikaniu nečistôt do rotujúcich častí nápravy a ráfika, čo výrazne znižuje opotrebovanie dielov a uľahčuje preventívnu údržbu.
• Predné zakrivené lopatky poskytujú vysokú účinnosť výmeny vzduchu aj pri pomerne nízkom tlaku. Tvar krídlovej časti umožňuje dosiahnuť dobrý výkon vzhľadom na pomerne malú veľkosť zariadenia, pretože takéto konštrukcie sú výhodné pri konštrukcii systémov výmeny vzduchu v domácnosti.

Medzi všeobecné výhody tohto typu zariadenia patrí dobré vstrekovanie vzduchu, čo zaisťuje jeho nadmerný prítok, čo znamená, že sú vytvorené podmienky pre hladký chod výfukového plynu.

axiálne

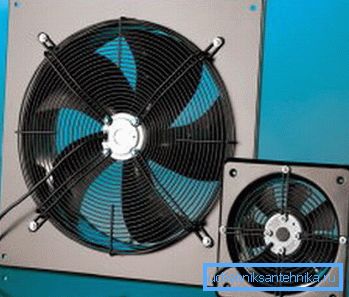

Axiálny ventilátor - najbežnejší model, ktorý sa používa vo väčšine výfukových zariadení. Tieto zariadenia sú vybavené odsávacími digestormi, systémami s núteným prietokom, stropnými, podlahovými ventilátormi atď.

Návrh tohto typu zariadenia je dosť jednoduchý:

• Krútiaci moment, ako v predchádzajúcom prípade, sa prenáša na os mechanizmu.
• Okamžite pripojený k osi čepele (tzv. Vrtuľový typ nástavca). Objem prepravovaného vzduchu závisí od tvaru a veľkosti čepele, čo vysvetľuje rôzne modely na trhu.

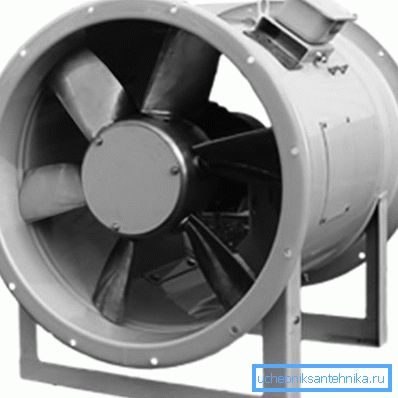

• Na druhej strane, je zostava nože priamo na osi vedie k podstatnému zníženiu výkonu, pretože väčšina z axiálneho vetracieho ventilátora je uložená vo valcovom puzdre alebo kanálu s minimálnymi medzerami medzi steny a lopatiek.

Venujte pozornosť! Aby sa zvýšila produktivita, často sa za vrtuľovou časťou inštalujú vodiace čepele. Montáž vzduchotechniky v kuchyni alebo v kúpeľni sa môže vykonať vlastnými rukami, pričom dosky z pozinkovanej ocele ako súčiastky.

uhlopriečka

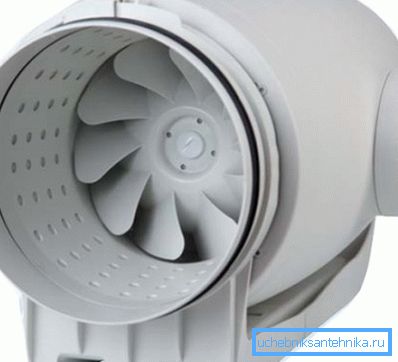

Diagonálny ventilátor je výsledkom kombinácie princípov, podľa ktorých sú konštruované axiálne a radiálne modely:

• Čepele, upevnené vo veľkom uhle, sa namontujú na obežné koleso.
• Keď sa koleso otáča, tlak stúpa v dôsledku zvýšenia odstredivej sily.
• Navyše, čím väčšia je rýchlosť otáčania ventilátora, tým vyšší je tlak vstrekovaného vzduchu.

Pokiaľ ide o rozsah týchto zariadení, je veľmi obmedzený. Spravidla sú odstredivé ventilátory pre ventilačné systémy v systémoch núteného chladenia vzduchom, ako aj vo veľkoobjemových vstupných obvodoch.

priemerové

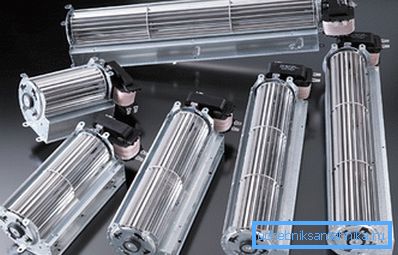

Diametrické zariadenia sú veľmi odlišné vzhľadom od iných zariadení, ktoré sa používajú na zabezpečenie prítoku a výfuku:

• Obežné koleso je tyč alebo valček s relatívne malým priemerom.
• Laná na nasávanie vzduchu sú namontované na tyči alebo na vonkajšej stene valca. Môžu mať veľmi odlišný profil, ale najbežnejšie používané modely sú s lopatkami zakrivenými v smere prúdenia vzduchu.
• Vzduch prechádza z vonkajšej strany ventilátora, pretože na zvýšenie tlaku sú pohyblivé časti zvyčajne umiestnené v špeciálnych krytoch.

Tento dizajn umožňuje pohyb dostatočne veľkých objemov vzduchu. Z tohto dôvodu sa používajú diametrálne ventilátory, kde je potrebné inštalovať relatívne kompaktné zariadenia, napríklad pri organizovaní vzduchových clôn atď.

Venujte pozornosť! Kľúčovou nevýhodou diagonálnych a diametrických modelov je vysoká zložitosť, v dôsledku čoho sa cena zariadení tiež ukazuje ako značná. Najčastejšie sa používajú v priemyselnej sieti na výmenu vzduchu, ako aj pri usporiadaní ventilačných okruhov moderných bytových domov.

Tipy na výber

Odporúčania pre inštaláciu

Najčastejšie sú nebytové priestory (súkromné ​​domy a byty) s nútenou ventiláciou úplné. Je to spôsobené tým, že počas procesu návrhu sa zohľadňuje tzv. Drážkované vetranie, difúzia vzduchu cez úniky v okenných a dverných rámoch.

Inštalácia moderných uzavretých okien, ako aj vonkajších dverí s tesniacimi okruhmi však minimalizuje množstvo prichádzajúceho vzduchu a prietok sa takmer úplne zastaví. V dôsledku toho nie sú ani štandardy na výmenu vzduchu splnené, čo ovplyvňuje naše zdravie.

Na druhej strane po niekoľkých rokoch prevádzky výfukových potrubí bez riadnej údržby je ich výkon výrazne znížený. Výsledkom toho je, že ani prítok ani extraktor účinne nefungujú a vzduch v obytných priestoroch sa stáva prerušovaným a prakticky nevhodným na dýchanie.

Výstupom je zabezpečenie prietoku vzduchu (vetranie alebo inštalácia špeciálnych ventilov) a inštalácia špeciálnych výfukových zariadení.

Spravidla sa takéto zariadenia montujú:

• V kuchyniach. Najskôr ide o výfukové odsávače, ktoré odstraňujú dym a paru z priestoru nad sporákom, ako aj špeciálnych ventilátorov v kuchynských oknách.

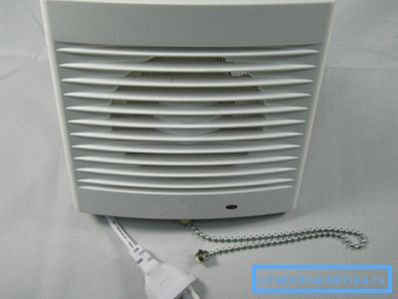

• V kúpeľniach. Tu je najčastejšie vetracia mriežka s ventilátorom umiestnená pod stropom, čo vám umožní rýchlo sa zbaviť nepríjemných pachov.

Venujte pozornosť! Aj nútené vetranie kúpeľne normalizuje režim vlhkosti, ktorý vám umožňuje chrániť miestnosť pred infekciou hubami. Prirodzene je potrebné vziať do úvahy aj vysokú vlhkosť vzduchu, pretože inštrukcia odporúča inštaláciu zariadení s dobrou hydroizoláciou.

• V dielňach a iných miestnostiach, ktoré potrebujú operačnú kapotu.

Okrem vyššie uvedených zariadení sa nedávno stali obľúbenými komplexnými stenovými ventilmi s ventilačnými mechanizmami. Najmodernejšie modely takýchto ventilov môžu pracovať v režime prítoku aj v režime odstraňovania odpadového vzduchu.

Definícia parametrov

Otázka, ako vypočítať výkon ventilátora pre vetranie, najdôležitejšie pri navrhovaní priemyselných areálov a verejných budov: je to tam je vždy veľký počet ľudí, a spotreba kyslíka za časovú jednotku je zásadný.

Pre obyčajné obytné štvrte bude výpočet jednoduchý, pretože možnosti prírodnej úpravy sú oveľa vyššie.

Pokyny na určenie parametrov zahŕňajú použitie tohto vzorca:

L = L_norma * N, kde:

• L je požadovaný objem vzduchu, m³/ h
• L_norma - miera spotreby vzduchu jednou osobou za jednotku času (podľa SNiP 41 - 01-2003, táto hodnota je 60 m³/ h)
• N - maximálny počet ľudí, ktorí môžu byť v miestnosti.

Okrem toho môžete zvýšiť efektivitu pomocou multiplikátora výmenného kurzu vzduchu (pre obývacie izby - 1-2, pre kancelárie - 2-3, pre oblasti výroby - 4 a viac).

Vynásobením hodnoty získanej v predchádzajúcom prípade zodpovedajúcim faktorom získame odporúčaný výkon ventilačnej jednotky. Potom budeme musieť iba porovnať výsledok výpočtu s technickými parametrami modelov dostupných na trhu a vybrať si ten vhodný.

záver

Informácie o tom, ako si vybrať ventilátor na vetranie a aký typ používať v danej situácii, budú v prvom rade užitočné pre tých, ktorí plánujú navrhnúť všetku komunikáciu svojho domu.

Pre podrobnejšie oboznámenie sa s rozsahom zariadení na výmenu vzduchu, ako aj s komplikovanosťou usporiadania ventilačných sietí odporúčame sledovať video v tomto článku.
