Ventilačné jednotky: technické charakteristiky a inštalačné

Každá budova potrebuje vysoko kvalitnú ventiláciu. V obytných výškových budovách a priemyselných komplexoch pomáhajú realizovať špeciálne ventilačné jednotky. Sú zoradené do celých systémov, ktoré spájajú všetky obytné a úžitkové miestnosti. Ďalej analyzujeme zázraky inžinierstva podrobnejšie.

Všeobecné ustanovenia

Najprv venujte trochu pozornosti vetraciemu procesu samotnému, alebo skôr otázke: prečo je to potrebné? Tu môžete zdôrazniť dva najdôležitejšie faktory:

Vidíme teda, že realizácia riadnej ventilácie je neuveriteľne dôležitá pre obyvateľov aj pre samotnú budovu. A ak v súkromných domoch sa na vykonávanie tejto úlohy používa hlavne jedno potrubie, potom vo veľkých budovách s mnohými miestnosťami bude rozumnejšie vytvoriť vetracie zariadenie naraz v stenách pomocou zvažovaných blokov.

Popis a aplikácia

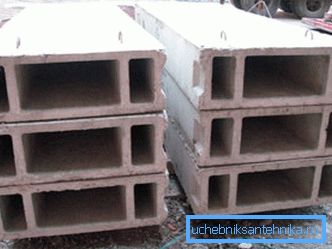

Vetracia jednotka je samonosný prvok stavebnej konštrukcie, ktorý má rôzne typy vetracích kanálov. Upevnené prevažne na nosné steny alebo podlahové dosky pomocou zváracieho stroja a cementovej malty. Kombinácia mnohých takýchto častí a tvorí jeden účinný systém na výmenu vzdušných hmôt (pozri aj článok "Strešné vetranie" je nekomplikovaný, no dôležitý krok v domácom zlepšovaní).

Štrukturálne rozdiely

Používajú sa tieto typy ventilačných jednotiek:

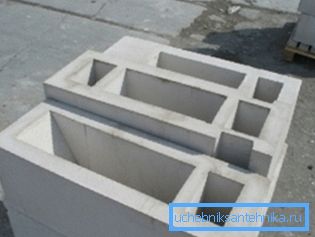

1. jednoliaty. Sú vytvorené z jednej hlavnej zložky vrátane zberného kanála a šikmých satelitných kanálov a dvoch ďalších komponentov vybavených iba vertikálnymi kanálmi. Navyše sú vybavené špeciálnymi vloženými prvkami, pomocou ktorých sa realizuje fixácia blokov na nosné plochy. Takéto modely sa vyznačujú vysokou spoľahlivosťou a účinnosťou vďaka absolútnemu utesneniu.

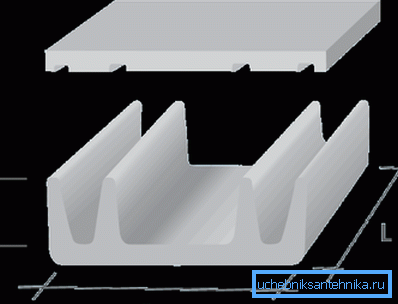

1. prefabrikovaný. Sú namontované na mieste inštalácie spojením dvoch komponentov pomocou zváracieho stroja. Prepravu a inštaláciu takýchto výrobkov je teda oveľa jednoduchšie. Ich cena je tiež prevažne nižšia. Treba však poznamenať pokles ukazovateľov výkonnosti vzhľadom na vzhľad dokovacích švíkov.

Možnosti surovín

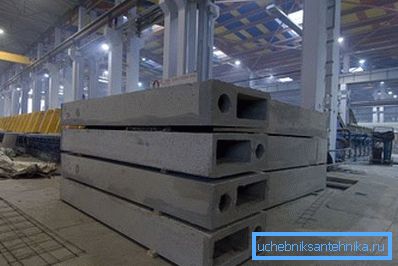

Zloženie surovín používaných pri výrobe ventilačných jednotiek sa môže líšiť, čo ovplyvňuje ich funkčnosť.

Pozrime sa na najbežnejšie:

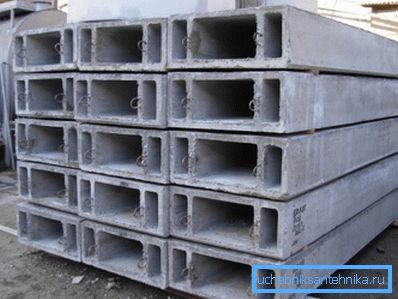

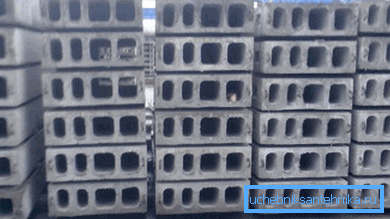

1. Železobetón. Železobetón sa vyznačuje zvýšenou pevnosťou a spoľahlivosťou v dôsledku prítomnosti kovovej "kostry". Ale to tiež dáva veľmi veľkú váhu, ktorá naopak vyžaduje posilnenie základov a dodáva ďalšie ťažkosti pri inštalácii vlastných rúk.

1. Sádrový betón. Prítomnosť sadry v prostriedku môže značne uľahčiť celú štruktúru kvôli nejakej strate pevnosti. Všeobecne platí, že ventilačný systém vyrobený z takéhoto materiálu je ekonomickejší, pretože nie je potrebné spevňovať základňu a inštalácia môže v niektorých prípadoch urobiť bez použitia drahých výťahov.

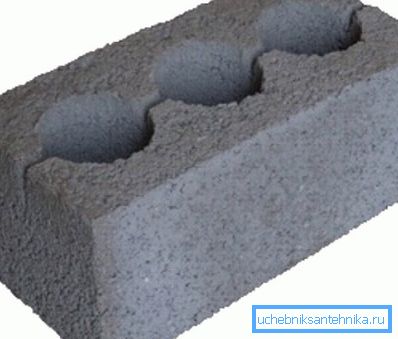

1. keramzit ľahký betón. Pridanie hlinitého betónu do betónu môže výrazne znížiť tepelnú vodivosť hotového výrobku. Okrem toho takéto výrobky majú veľmi vysokú požiarnu odolnosť, ktorá nikdy nie je nadbytočná pri konštrukcii obytných a priemyselných zariadení.

Tip: V budovách so slabým vykurovacím systémom sa odporúča použiť keramsitové betónové bloky pri vytváraní vetrania. Vďaka tepelnoizolačným vlastnostiam tohto materiálu sa hmoty odchádzajúceho vzduchu ochladia pomalšie, čo zaručuje vysokú prietokovú silu.

rozmery

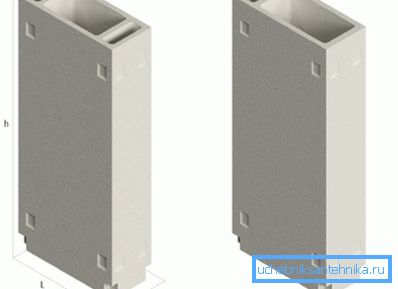

Lineárne rozmery ventilačných jednotiek sú uvedené v nasledujúcej tabuľke:

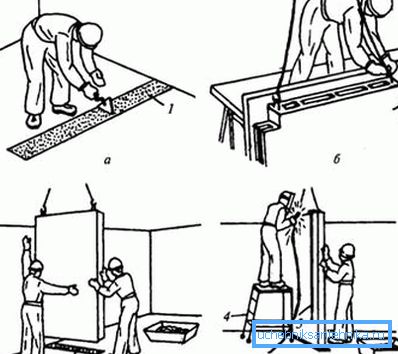

Montážne práce

Tip: aj keby ste inštalovali ventilačné jednotky s vlastnými rukami, odporúčame vám využiť služby profesionálneho architekta. Bude schopný vypočítať optimálny dizajn so zreteľom na všetky vlastnosti budovy, čo nakoniec ušetrí na materiáloch a zabezpečí vysokú účinnosť budúceho ventilačného systému.

Aby ste vykonali všetku potrebnú prácu, sú potrebné dva inštalatéri a jedno lešenie.

Návod ich činnosti je nasledovný:

1. Prvým krokom je odstránenie všetkých možných úlomkov zo spodnej podložky, na ktorej sa bude inštalácia vykonávať, aby sa zabránilo skresleniu a zvýšil sa účinok adhézie.
2. Potom je povrch navlhčený a uzatvorený špeciálnou rámovou zátkou, ktorá zabráni prenikaniu cementovej malty do vetracích kanálov.
3. Zmiešaný roztok cementu a piesku v pomere 1: 3.

Tip: Odporúča sa použiť zmes továrenskej cementovej piesky, pretože má vyššiu kvalitu a presné rozmery.

1. Výsledná homogénna zmes je na šablóne nadstavená lopatkou.
2. Roztok sa natiahne stierkou na konci základného výrobku, po ktorom sa rám odstráni.
3. Teraz sú potrebné služby lešenia, ktoré, pri kontrole bloku, ho odlupujú a umožňujú ich zdvíhanie.
4. Inštalatéri odvezú ventilačnú jednotku do priestoru inštalácie a uistite sa, že všetky otvory sa zhodujú s predchádzajúcou časťou a predné časti sú strihané prísne na cementovom lôžku.
5. Vertikálna úroveň je riadená vertikálnou štruktúrou. Toto je veľmi dôležitý bod, pretože predpoklad najmenšej chyby môže viesť k geometrickému postupu na blokoch inštalovaných v budúcnosti.
6. Pomocou lišty vykonali potrebné úpravy pozície výrobku.
7. Ďalej je pripevňovanie vložených častí zváracieho stroja k stenovým priečkam. Jednotka samotná počas takéhoto procesu by sa mala dodržiavať, aby sa zabránilo možnému zaujatosti.
8. Poslednou etapou je spracovanie a utesnenie vodorovného spoja s hladítkom, po ktorom môžete prejsť na ďalšiu časť.

záver

V každej budove je potrebná vysokokvalitná a riadne fungujúca ventilácia. Bez neho je ohrozená nielen zdravie ľudí, ale aj integrita samotnej budovy. Zariadenia na vetranie betónu vám umožňujú realizovať trvalý a spoľahlivý systém (prečítajte si aj článok "Pasy ventilačného systému: ciele príjmu, forma a regulačné požiadavky na systém).

Dnešný výrobca ponúka veľa variantov takýchto výrobkov, ktoré sa líšia svojimi konštrukčnými vlastnosťami, technickými parametrami a výrobnými materiálmi. Vyššie uvedené sú najbežnejšie z nich, rovnako ako funkcie inštalačných prác.

Video v tomto článku vám poskytne ďalšie informácie, ktoré priamo súvisia s prezentovanými materiálmi.

Vetracie jednotky - najlepší spôsob, ako vytvoriť vetranie vo výškových budovách a priemyselných komplexoch.
