Ventilačná klapka: účel, dizajnové prvky, prevádzka

Klapky ventilácie alebo ventily škrtiacej klapky sú určené na reguláciu a distribúciu prúdu vzduchu vo ventilačných kanáloch. Toto je jeden z hlavných spôsobov konfigurácie a kontroly systému ako celku a jeho jednotlivých častí. Budeme hovoriť o zariadení a vlastnosti škrtiacich ventilov.

Škrtiace ventily pre ventilačné kanály

zariadenie

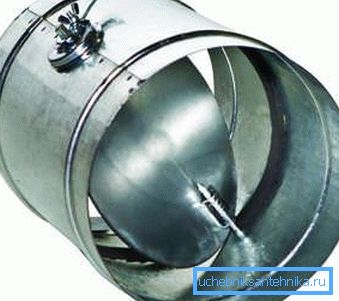

Vzduchová klapka na ventiláciu je rám, ktorý sleduje tvar kanálovej časti, na ktorej je inštalovaný systém čepieľok alebo čepeľ. Čepele alebo pádlo namontované na rotačnej osi, ktorej otáčanie umožňuje hladké nastavenie polohy druhej (pozri aj článok Ventilačný ventil pre plastové okná - kľúč k zdravému mikroklíme v dome).

Samotná os vytiahne na jednom konci cez puzdro vonku, kde je umiestnená ovládacia rukoväť alebo elektrický / pneumatický pohon. Rám môže byť zabudovaný do kanála ako tvarovaná časť alebo ako mriežka. Pripojenie môže byť príruba, obväz a vsuvka.

Otáčanie osi zabezpečuje miešanie alebo otváranie kanála, čím sa prispôsobuje jeho výkon. V extrémne zatvorenej polohe je lopatka rovnobežná s rovinou úseku kanálu, v extrémne otvorenom - takmer kolmom.

Venujte pozornosť! Na otáčanie osi o viac ako 90 stupňov nie je dôvod, pretože v tomto prípade pri zachovaní smeru otáčania sa výsledok začne meniť naopak.

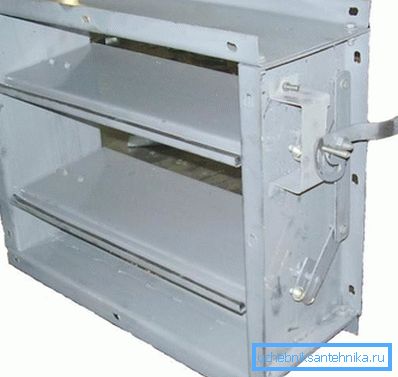

V prípade systému čepieľok, keď je kanál zablokovaný nie jedným čepeľom, ale dizajnom ako slepý, os otáčania nie je jedna, ale toľko ako lopatky. Všetky tieto osi sú tiež vyvedené na jednom konci, kde sú spojené spoločným rozstupom, pôsobením, na ktorom môžu byť všetky lopatky otočené v rovnakom uhle.

druh

Ventily sú klasifikované podľa niekoľkých parametrov: účel, forma, typ riadiaceho pohonu a hlavné funkcie.

Po dohode možno všetky ventily rozdeliť do nasledujúcich skupín:

• Vzduchové ventily. Určené na nastavenie pohybu vzdušných hmôt bez prídavkov horľavých plynov, aerosolových suspendovaných látok a dymu pri teplotách do 80 stupňov. Maximálny tlak v kanáli je 1500 Pa. Používané vo ventilačných systémoch skladov, zeleninových skladov a iných predmetov pre domácnosť;
• hasičské. Existujú dva typy - protipožiarne a dymové, zatiaľ čo prvé sú zvyčajne normálne otvorené, tieto sú normálne zatvorené. Chránia otvory v uzatváracích konštrukciách pred penetráciou plameňa a tiež odstraňujú spaľovacie plyny z priestorov;
• Odolnosť proti výbuchu. Možno ich pripísať rôznym požiarnym zariadeniam, ale ich hlavným rozdielom je práca vo výbušnom prostredí. Konštrukcia je vytvorená tak, že výpadok iskry počas jej prevádzky je vylúčený;
• zjednotený. Najbežnejší typ klapky sa používa vo ventilačných a klimatizačných systémoch civilných a domácich objektov, ako aj vo vzduchových vykurovacích systémoch.

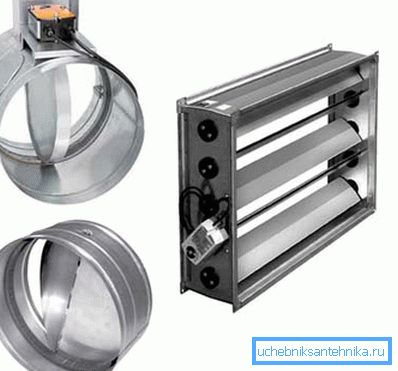

V tvare tieto zariadenia opakujú obrysy sekcie kanála a preto existujú tri hlavné typy:

• kolo
• obdĺžnikový,
• štvorcových.

Môžu byť tiež vložené a režijné.

Podľa charakteru jazdy existujú takéto odrody:

1. Mechanická s ručným pohonom (označenie - "P"). Otočná os je vybavená pákou alebo profilovým hrotom na uchopenie pomocou kľúča. Často je páka vytvorená vo forme rukoväte s uhlomerom, ktorý znázorňuje uhol natočenia čepele;

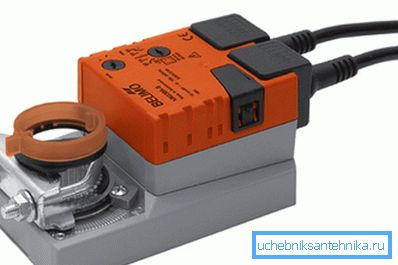

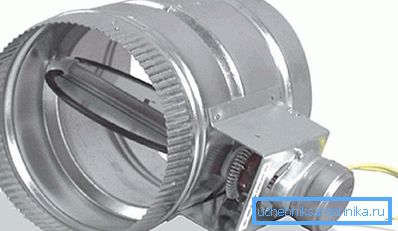

2. Motorizované ventilačné klapky (označené ako "E"). Riadiaci mechanik je poháňaný servom, namontovaným na telese zariadenia. Používa sa v automatických systémoch av kanáloch s veľkým prierezom;
3. Ventily s pneumatickým pohonom (označenie - "P"). Odlišuje sa od konštrukcie elektrického pohonu.

Okrem toho sú zariadenia rozdelené do rôznych funkčných skupín:

• spätné ventily;
• núdzové zariadenia;
• bežne otvorené;
• normálne zatvorené;
• naplnená pružinou atď.

Kontrola sa môže vykonávať automatizáciou, signálom prostredníctvom centralizovaného diaľkového ovládania alebo manuálne.

Venujte pozornosť! Cena každého konkrétneho produktu je vysoko závislá od jeho účelu, veľkosti, typu pohonu a výrobcu. Najlacnejšie druhy môžu stáť od niekoľkých stoviek rubľov.

Vlastnosti regulácie a nastavenia

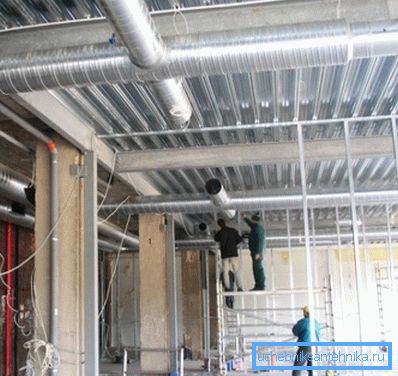

Hlavnou úlohou nastavenia a ladenia ventilačných systémov je zabezpečiť, aby parametre prietoku vzduchu stanovené projektom boli nastavené na všetkých miestach siete.

Je to dosť ťažké to urobiť vlastnými rukami bez množstva základných vedomostí, ale ak sa rozhodnete, naše abstraktné pokyny vám pomôžu:

• Celkový výkon a výkon ventilátora sa musia prispôsobiť projektovým údajom. Toto sa vykonáva úpravou frekvencie jeho rotácie;
• Ďalej pomocou nastavenia zariadení nakonfigurujte vetvy, ktoré sú bližšie k ventilátoru. Výkon týchto pobočiek musí zodpovedať konštrukcii. Po hladkom zatvorení tlmičov sa dosiahne požadovaný odpor prietoku;
• Prebytočný vzduch sa prenáša na tie časti reťaze, kde je nízka produktivita vzhľadom na výpočty. Na tých miestach, kde nie sú žiadne nastavovacie zariadenia, môžu byť namontované oceľové membrány, aby sa vytvoril konštantný odpor;
• Keď sa prietoky vzduchu v hlavnej časti okruhu, ako aj v prívodných a výfukových zariadeniach dostanú na konštrukčné hodnoty s chybou nepresahujúcou 10%, môže sa regulácia považovať za úspešne dokončenú.

Venujte pozornosť! Pozornosť by sa mala venovať zvýšeniu spotreby energie motorov ventilátorov so zvýšením ich výkonu.

záver

Ventilačné ventily a tlmiče umožňujú konfigurovať systém a nastaviť jeho parametre v reálnom čase. Je možný automatický režim a ručné ovládanie klapiek, ktoré vám umožňujú vytvárať sofistikované inteligentné riešenia klimatických systémov.

Video v tomto článku jasne ilustruje všetko, čo bolo povedané.
