Test ventilácie: skúšobné hodnoty a regulačné požiadavky

Aký je test ventilačného systému? Aké parametre sa hodnotia? Existujú nejaké regulačné dokumenty upravujúce usporiadanie ventilačných systémov a postup ich overenia?

Pokúsme sa odpovedať na tieto otázky.

Zoznam dokumentov

Z pomerne rozsiahleho zoznamu dokumentov týkajúcich sa vetrania je potrebné preskúmať dve hlavné.

• V SNiP 3.05.01-85 sa stanovujú všeobecné požiadavky na ventiláciu zariadenia.
• V opísanej technológii GOST 12.3.018-79, ktorou sú aerodynamické skúšky ventilačných systémov.

Dôležité upozornenie: Vykonanie komplexného skúšania ventilačných systémov sa uskutočňuje na základe merania aktuálneho výkonu systému a vizuálnej kontroly s overením parametrov ventilačných zariadení s uvedenými.

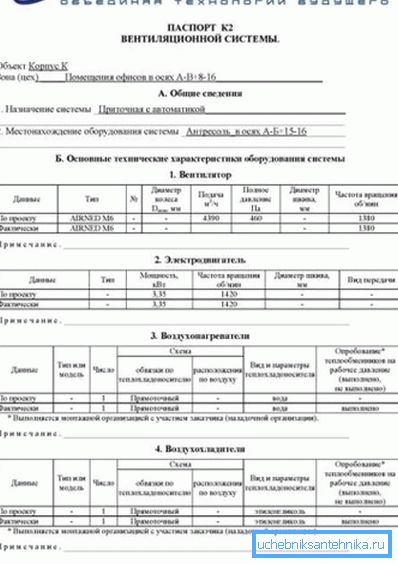

Podľa výsledkov testov je majiteľovi vystavený vetrací pas.

Prečo je to potrebné?

• Pas je dokument, ktorý oficiálne zaznamenáva zariadenie, ktoré ste kúpili, aj keď v čase nákupu nemal certifikáty o súlade s ruskými normami.
• Dokument bude navyše slúžiť ako závažný argument pri akýchkoľvek sporoch s nadriadenými. V prípade požiaru, dymu a iných problémov bude majiteľ vždy schopný preukázať, že neboli spôsobené nekonzistentnosťou štruktúry a výkonu ventilačného systému podľa súčasných noriem.

Obráťme sa na požiadavky regulačných dokumentov.

požiadavky

SNiP 3.05.01-85

Vzduchové kanály, v ktorých je možný spád rosy, sú položené s konštantným sklonom k ​​odtoku 1 - 1,5 cm na meter dĺžky. Pozdĺžne švy takýchto škatúľ sú umiestnené iba v hornej časti (prečítajte si aj článok "Skúmanie vetrania" na včasné zistenie problémov a kontaminácie).

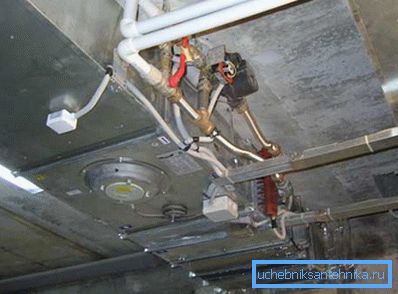

Tesnenia medzi prírubami môžu byť predĺžené iba mimo prírubu.

Tesniaci materiál je tiež regulovaný.

1. Pri teplotách vzduchu až do 70 ° C môžete použiť penovú gumu, penovú gumu, silné gumové tesnenia alebo popruhovú tkaninu.
2. Pri teplotách nad 70C sa používa azbestové lepenky alebo kúdeľ azbestu.

Nuance: pri výrobe, ktorej technológia znamená znečistenie ovzdušia kyslými výpary, sa používa iba kaučuk odolný voči kyselinám.

Na utesnenie kĺbových spojov je možné použiť gerlen (tesniaca páska z gumy), tesniace tmely a teplom zmrštiteľné objímky.

Všetky skrutky musia byť pritiahnuté na prírube. Matice musia byť na jednej strane príruby; s horizontálnym usporiadaním sú matice zvyčajne umiestnené na dne. Pokyn je spojený s bežnou bezpečnosťou: skrutka je ťažšia ako matica a pri poklese z veľkej výšky môže spôsobiť vážnejšie zranenia.

Skúšanie ventilačných systémov okrem iného zahŕňa vizuálnu kontrolu rozstupov kanálov. Čo to má byť?

Nuance: ak je výška stropu v budove až 4 metre, odporúča sa upevniť vertikálne vetracie hriadele do stropu.

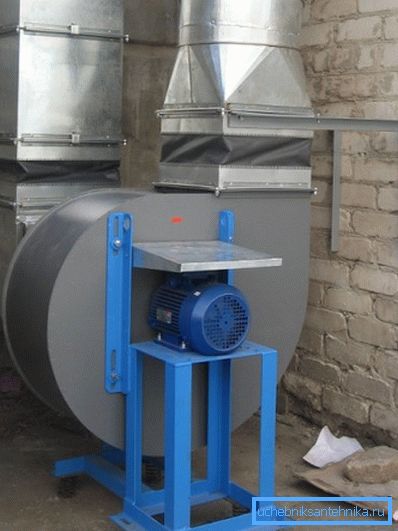

Vzduchové potrubia sú pripojené k ventilátorom s pružnými vložkami, ktoré zabraňujú prenosu vibrácií.

Radiálne ventilátory by mali byť namontované na antivibračných základniach na kotviacich zariadeniach. Samotné vibračné izolátory, keď sú nainštalované na podlahu alebo na základy, nevyžadujú upevnenie, ale je potrebné ich pripevniť k kovovým konštrukciám.

Osy ventilátorov a elektromotorov by mali byť striktne koaxiálne alebo paralelné (v závislosti od spôsobu prenosu krútiaceho momentu).

Všetky potenciálne nebezpečné prvky ventilačného systému (spojky, pásy, otvorené sacie trysky) sú pokryté ochrannými krytinami a sieťami.

GOST 12.3.018-79

Ako sa podľa dokumentu uskutočňujú aerodynamické testy ventilačných systémov?

Meracie body

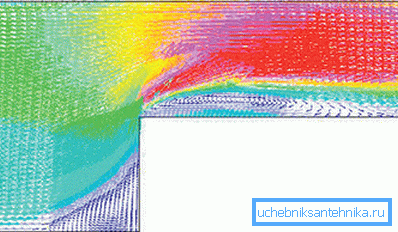

• Na meranie tlaku a prietoku sa vyberajú úseky, ktoré sa nachádzajú po bode narušenia prietoku (otáčanie, ventil, mriežka atď.) A nie sú menšie ako 6 hydraulických priemerov a nie sú k nemu bližšie ako 2 hydraulické priemery. Náklady na nedodržanie tohto pravidla predstavujú vážne skreslenie výsledkov merania v dôsledku turbulencií.

Odkaz: pre kruhový kanál hydraulický priemer rovný vnútornému priemeru. Pre obdĺžnik je vypočítaný ako 2AB / (A + B), kde A a B sú strany vnútornej časti potrubia.

• Je dovolené umiestniť merací bod (meracia časť) v mieste náhleho zúženia alebo rozšírenia kanála. Okrem toho sa jeho plocha rovná najmenšej prierezovej oblasti v zúžení.

zariadenie

Aké vybavenie sa používa pri individuálnych testoch ventilačných a klimatizačných systémov?

1. Kombinovaný prijímač tlaku sa používa na meranie dynamického tlaku v prúde pri rýchlosti presahujúcej 5 m / s a ​​statického tlaku v stálom prúde.
2. Je potrebný prijímač plného tlaku, ako to naznačuje názov, na meranie celkového tlaku v rýchlych tokoch (cez 5 m / s).

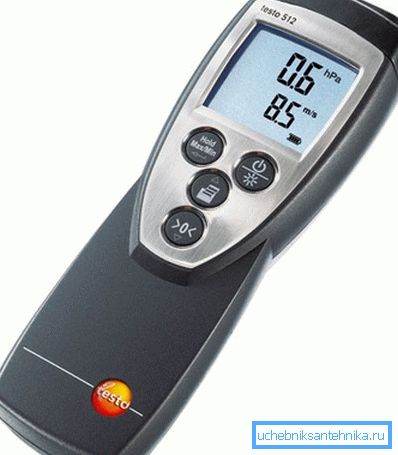

3. Na meranie poklesu tlaku sa používa manometer s rozdielnym tlakom a tlakomer.

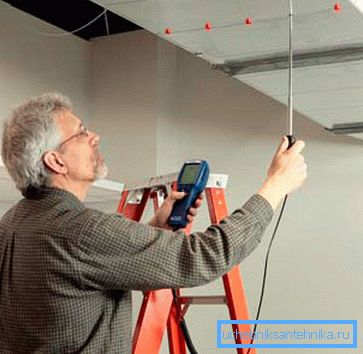

1. Anemometer (termo-anemometer) - meranie rýchlosti pomalého (až 5 m / s) prietoku vzduchu.
2. Barometer - na meranie tlaku prostredia. To je potrebné na posúdenie prúdu vzduchu pri vetraní.
3. Merkúr teplomer alebo termočlánok - na meranie teploty vzduchu.
4. Psychrometer - na meranie úrovne vlhkosti.

Nuance: pri meraniach vykonávaných v prašnom prúde by mali byť zariadenia navrhnuté na jednoduché čistenie - vlastnými rukami, kefkou alebo prúdom stlačeného vzduchu z kompresora.

Poradie testu

Skúšky sa vykonávajú najskôr 15 minút po začiatku vetrania. Počas tejto doby sa stabilizujú všetky základné parametre tlaku, rýchlosti, teploty a vlhkosti.

Čo presne sa meria?

1. Tlak vzduchu v miestnosti.
2. Teplota v potrubí.
3. Teplota v miestnosti.
4. Dynamický prietokový tlak.

1. Statický tlak v rovnakom bode toku.
2. Celkový tlak v rovnakom bode.
3. Čas, v ktorom je anemometer v rovine meraného prierezu toku, a zmena jeho hodnôt.

bezpečnosť

Existuje len jedna požiadavka týkajúca sa bezpečnosti: proces merania by nemal viesť k tvorbe koncentrácií nebezpečných alebo výbušných plynov.

dokumentovanie

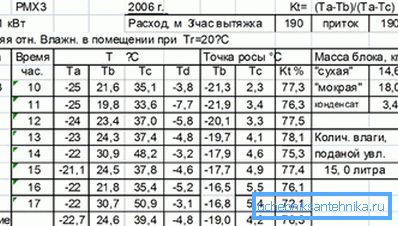

Na základe meraní a ich spracovania sa zostavuje protokol o aerodynamických skúškach vetrania, v ktorom sa zadávajú všetky zadané parametre. Okrem zaznamenávaných meraní obsahuje akt individuálnych skúšok ventilačných zariadení aj výsledky vizuálnej kontroly a overovania skutočných vlastností zariadenia s uvedeným.

Aktivácia:

• Pre fanúšikov - typ, priemer obežného kolesa, prietok a celkový prietokový tlak, otáčky a priemer kladky.
• Pre elektromotor - typ, výkon, rýchlosť, spôsob prenosu krútiaceho momentu a priemeru kladky.
• Pre klimatizátory a ohrievače - typu, schémy cirkulácie chladiacej kvapaliny, jej typu a výsledkov skúšok pracovným tlakom.
• Pre filtre - výkonnosť, percentuálne zachytenie a pokles tlaku.
• V prípade zvlhčovačov - typ, prietok vzduchu, tlak pred postrekovačom, otáčky a priemer kolesa rozprašovača a výkon motora.

Skutočnosť, že sa testuje ventilačný systém pri dodržaní všetkých technických požiadaviek a odchyľovania skutočných charakteristík od projektu o maximálne + 10%, slúži ako základ pre vydávanie ventilačného pasu.

záver

Dúfame, že by sme mohli odpovedať na otázky, ktoré sa v čitatelia nahromadili v oblasti regulačných požiadaviek a testovacích postupov (pozri tiež článok Automatizácia ventilácie: funkcie, funkcie, schopnosti).

Ako vždy, video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
