Spojovacie prvky pre ventiláciu - typy a metódy

Organizovaním systému vetrania miestnosti v dome alebo byte môžeme použiť tri možnosti pre vzduchové kanály - tuhé, polopružné a pružné. Sú vyrobené z kovu, plastu a polymérov. Pri montáži na stenu alebo strop boli vyvinuté špeciálne spojovacie prvky na vetranie, čo bude dnes náš článok.

Okrem toho ukážeme jasný príklad toho, ako by sa to malo všetko stať.

Zapojenie potrubia

Vetracie kanály môžu byť upevnené rôznymi spôsobmi vo vodorovnej a vertikálnej rovine. Veľmi zriedka sú inštalované v naklonenej polohe.

Na upevnenie použite špeciálne upevňovacie prvky. Metódy ich inštalácie závisia od tvaru a rozmerov vzduchového kanála.

horizontálne

Pri inštalácii ventilačných kanálov na stenách alebo stĺpoch z tehál (železobetónu) sa používajú kovové konzoly v tvare štvorca. Sú uložené na povrchu pomocou rohových obložení.

Konzoly na vyčnievajúcej časti majú otvor na zavesenie vzduchového kanála.

Rozmery dosky vychádzajúcej zo steny a dĺžka jej vloženia do povrchu závisia od rozmerov potrubia.

1. Ventilačné kanály sú pripevnené na železobetónový stĺp s rohmi, vzperami, plechovými šatkami. Do stĺpika je pripevnená oceľová doska s hmoždinkami, po čom sa na ňu skrutkuje roh a vzpera.
2. Vzduchovod je pripevnený k betónovému panelu pomocou konzol, na kovový stĺp - pomocou svoriek a priečnikov.
3. Vzduchové potrubia sú pripevnené k nosníkom s nosníkmi z oceľových alebo železných pásov.

vertikálne

Kruhový kanál vzduchu v priereze do 1 m je pripevnený k tehlovej stene pomocou nosiča pozostávajúceho z:

• kovová konzola;
• špeciálne obloženia;
• svorky - z ocele a z rohu.

Kruhové vzduchové potrubia sú pripevnené na železobetónový stĺp s konzolou pozostávajúcou z konzol zváraných na kovovú dosku a 2 polovičnými svorkami. Tieto sú po pripevnení ventilačného potrubia.

Tip: Ak nie je možné upevniť vetranie na stenu alebo stĺp, môžete ho nainštalovať pomocou strechy.

Vetracie zariadenie

Nasledujúca inštrukcia vám povie, ako urobiť všetko správne:

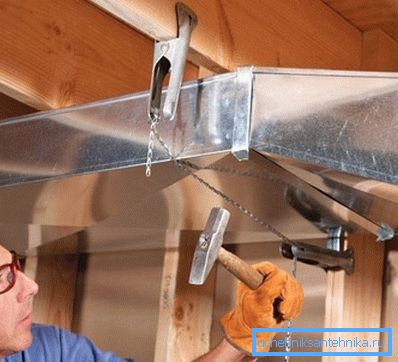

Tip: ak je potrebné zaviesť ventiláciu pod zaveseným stropom, zaveste vzduchové potrubie pred jeho inštaláciou a potom namontujte rozdeľovače vzduchu na montáž zaveseného stropu.

Metódy upevnenia vzduchových potrubí

Inštalácia vetrania sa môže vykonať nasledovne:

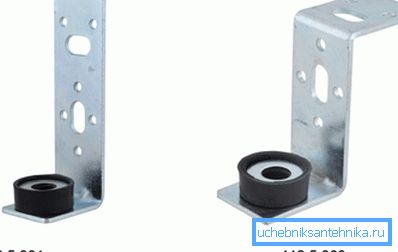

1. Použite držiak v tvare L, ktorého cena je dosť cenovo dostupná. Pripevnite k nemu prvky skrutky alebo skrutky.
2. Pomocou držiaka v tvare písmena Z je možné pripevniť obdĺžnikový vzduchový kanál pomocou skrutiek alebo skrutiek.
3. Montáž pomocou kolíkov a profilov:

• ventilácia by mala spočívať na priečnom nosníku;
• závitové časti znižujú bočný posun.

Často používajte gumový profil, ktorý navyše poskytuje zvukovú izoláciu vzduchového kanála.

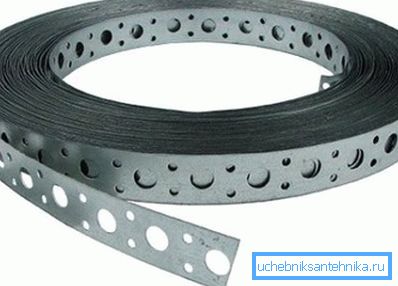

1. Pri upevňovaní rúr s kruhovým prierezom môžete použiť dierovanú pásku. Toto by sa malo vykonať pomocou slučky alebo upevnenia na skrutke v záberových oblastiach. Nevýhodou tejto metódy nie je potrebná tuhosť.

Tip: pri potrubiach s priemerom menším ako 200 mm môžete znížiť hladinu hluku vzduchového kanála, ak súčasne používate aj svorku ako perforovaná páska.

1. Používa sa na montáž skrutiek a svoriek.
2. Niekedy môžete použiť mosadznú rozťahovaciu kotvu, ktorá musí byť vložená do prefabrikovaného otvoru a dotiahnuť čap.

Tip: Ak nie je možné pripevniť potrubia k stropu, použite na inštaláciu kovový nosník s upínacou svorkou s kolíkom, ktorý je k nemu pripevnený.

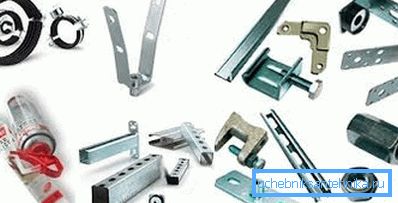

Na ventiláciu, materiály a príslušenstvo použite tieto spojovacie prvky:

• konzoly rôznych tvarov;
• profily;
• priečnika;

• klince;
• dierovaná páska;
• hadicové svorky;
• svorky;
• zdvíhacie zariadenia;
• oceľové rohy;
• plechové žehličky;
• kovové lamely.

záver

Spoľahlivá inštalácia ventilačného systému môže zaručiť iba správne upevnenie. Vykonajte to pomocou rôznych zariadení, dielov a materiálov. Tento článok podrobne popisuje, ako by sa mali v prípade potreby použiť.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
