Shiber pre vetranie: zariadenie, účel použitia, alternatívy

Aký typ prístroja je ventilačná brána? Na čo sa používa? Čo tvorí brána a ako sa to hodí do ventilačného kanála?

Čo môže nahradiť? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

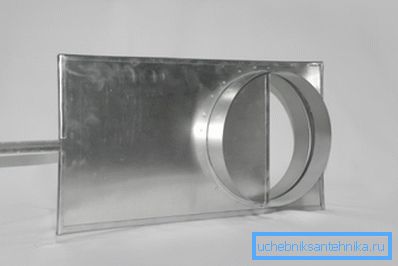

Pred nami je najjednoduchší ventil na nastavenie a zatváranie ventilačného kanála. Jedná sa o plochý ventil s hrúbkou asi milimetrov, vyrobený spravidla z pozinkovaného plechu.

V závislosti od veľkosti brány sa ventil môže pohybovať pozdĺž dvoch typov vodiacich prvkov:

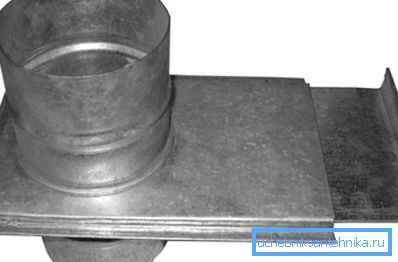

• S malou veľkosťou potrubia (až do 250 mm) - v priehradke.

• V kanáloch s vyššou kapacitou je ventil upevnený dvojicou rohov. Také vodidlá sa ľahšie čistia od špiny; navyše vytvárajú mierne menší odpor pri otváraní a zatváraní ventilu.

Upozornenie: Bez ohľadu na typ vodiacich prvkov, ventil neovplyvňuje tesnenie a nezaisťuje úplnú netesnosť v otvorenej polohe. V dôsledku toho brána nemôže byť použitá ako ventil pre požiarne alebo núdzové vetranie.

klasifikácia

Aké sú šesťhranné ventily pre ventilačné systémy? Akými znakmi je možné ich klasifikovať?

Tvar kanála

Typický priemyselný kanál má kruhový tvar. Dôvod je jednoduchý: okrúhla časť má maximálnu plochu s minimálnym obvodom. Výsledkom je, že pri pevnej hrúbke steny je cena za meter kanálu s určitou priepustnosťou minimálna.

Mierne menej používané obdĺžnikové boxy.

Za čo sú?

• V tomto prípade je oveľa jednoduchšie inštalovať ohrievače, ktoré poskytujú ohriaty vzduch. Väčšina z nich má štvorcový alebo obdĺžnikový tvar: výroba ohrievačov vody pod kruhovým prierezom jednoducho nie je technologická.
• Obdĺžnikové potrubie sa ľahšie skrýva za falošným stropom alebo falošnou stenou. S rovnakou sekciou ako kruh, je schopný obsadiť menej úložného priestoru.

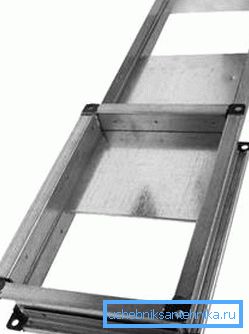

Ako možno viete, brány sú vyrábané pre vzduchové kanály oboch typov. V prvom prípade sú namontované na zásuvkách s následným zhutňovaním; v druhom prípade sa používajú prírubové spojenia.

Uhol k osi potrubia

Typický hradlový ventil uzatvára kanál a rozrezá sa pod uhlom 90 ° k pozdĺžnej osi. Aj pri pomerne nízkych prietokoch vzduchu sa čiastočne uzavretý ventil, ktorý spôsobuje turbulenciu, stáva zdrojom silného hluku. Preto sa nepoužíva na nastavenie priečneho kanálu.

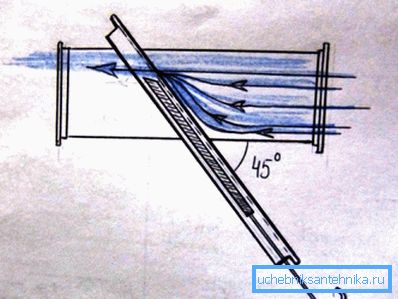

V systémoch pneumatickej dopravy je však často potrebné čiastočné obmedzenie priechodnosti potrubia. V tomto prípade sa používa šikmá brána, ktorá rozdeľuje prietok v uhle 45 stupňov.

Jeho tvar umožňuje zabiť dvoch vtákov s jedným kameňom:

• Úroveň hluku je výrazne znížená kvôli menšej turbulencii prekážky.

• Je možné presnejšie nastavenie kapacity kanálu: posun ventilu o fixné množstvo znamená menšiu percentuálnu zmenu v obytnej časti.

montážne

Ako nainštalovať ventilový odvzdušňovací ventil vlastnými rukami? Presnejšie, čo zapečatiť spojenie? Návod je celkom predvídateľne nájdený v SNiP 3.05.01-85 Vnútorné sanitárne a technické systémy.

Prípojka bez prírub

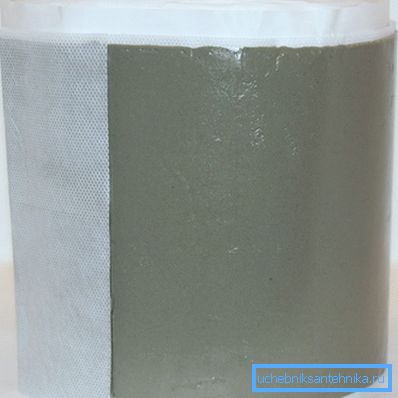

Okrem toho sa praktizuje tesnenie objímok hrdla so silikónovými tesniacimi materiálmi. SNiP nezakazuje ich použitie: po zozname odporúčaných materiálov špecifikuje možnosť použitia metód utesnenia, ktoré nie sú zahrnuté v tomto zozname.

 Pripojenie príruby

Pri prírubových pripojeniach SNiP špecificky stanovuje niektoré vlastnosti zostavy.

• Odpruženie alebo podpora pripevnenia vzduchového potrubia by nemali spadnúť na prírubu.

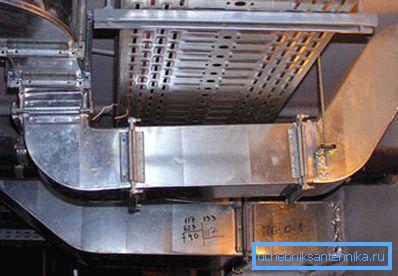

• Všetky skrutky musia byť umiestnené na jednej strane príruby.

• Ak je príruba vodorovná, skrutky by mali byť na jej vrchu, matice by mali byť na dne.

Komentár: Toto odporúčanie sa týka bežnej bezpečnosti. Skrutka je ťažšia ako matica a pri páde z výšky je schopná spôsobiť ťažšie zranenia.

alternatívy

Patria k nim početné tlmiče a ventily, ktoré sa odlišujú tak vo vykonávaných funkciách, ako aj v zariadení.

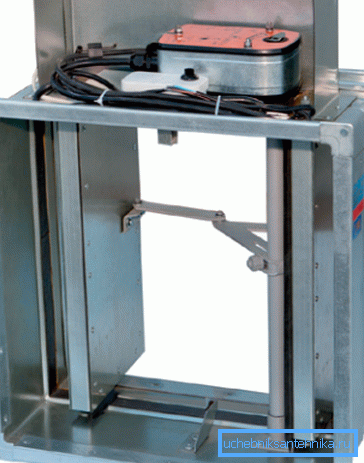

Požiarne ventily sú určené na okamžité zastavenie prirodzeného alebo núteného vetrania v prípade požiaru, ako aj naopak na masívny prísun vzduchu do evakuačných ciest ľudí.

V závislosti od počiatočnej polohy sa rozlišujú ventily:

• Normálne otvorené;
• Normálne zatvorené;
• Dvojitá akcia.

Na ovládanie ventilu je možné použiť:

1. Kombinácie solenoidov a odrazu. Solenoid môže otvoriť ventil; zatvorte ju; držte v otvorenej a zatvorenej polohe, pôsobte proti vratnej pružine; zodpovedný za prevádzku zámku, uvoľnite ventil.
2. Tavná zámka s pružinou. Ventily s takýmto plánom práce sú lacné, ale sú schopné iba jediného ovládania.
3. Servo s motorom a prevodovkou.

Navyše, namiesto šikmých brán sú široko používané škrtiace ventily s ručným alebo elektromechanickým pohonom.

záver

Predpokladáme, že sa zoznámil s novým typom ventilačného zariadenia. Ako obvykle, video v tomto článku ponúkne čitateľovi ďalšie informácie o téme.

Veľa šťastia!
