Samoobslužné vetranie: jednoduché riešenia

Predmetom tohto článku je inštalácia vetrania s vlastnými rukami. Nebudú to abstraktné úvahy a zložité výpočty: tento materiál je pokusom autora o zdieľanie skromných skúseností s vybavením vetracieho systému v jeho vlastnom dome. Takže začnime.

pravek

Pred časom sa autor presťahoval do nového domu. Bola to jednopodlažná budova s ​​veľkým a vysokým suterénom, ktorá bola okamžite umiestnená ako domáca telocvičňa a dielňa. Neskôr sa plánovalo vybudovanie obytnej vyhrievanej podkrovie.

Hlavným problémom prvého bytového poschodia bola úplná absencia vetracieho systému.

Dôsledky, ktoré boli zjavné už na začiatku prvej zimy, boli dosť predvídateľné:

• Vzduch v miestnosti, napriek pravidelnému vetraniu, sa rýchlo stal stale a vlhkým.

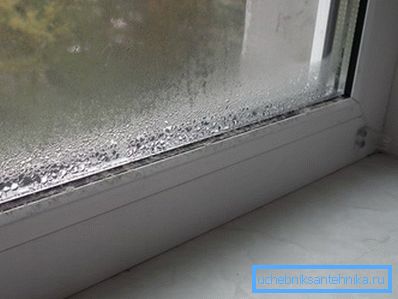

• Jednofarebné okná boli neustále pokryté kondenzátom, ktorý klesol nad sklom a tvoril kaluže na parapetoch.

• Nakoniec, subjektívne bol dom veľmi chladný. Napriek tomu, že teplomer ukazoval celkom rozumne +18 stupňov.

Odkaz: s nárastom vlhkosti, tepelnou kapacitou a tepelnou vodivosťou nárastu vzduchu. Preto je v chladnom prostredí veľmi ťažké tolerovať chlad a teplo.

Úloha bol jasný: mal mať minimálne náklady na čas a peniaze (ktoré po skončení kurzu, kúpu domu, to nebolo tak veľmi dobrý) zabezpečiť riadnu ventiláciu.

O rok neskôr sme pri výstavbe podkrovia museli navrhnúť a postaviť ďalšiu samostatnú ventilačnú slučku. Keďže každý z podlaží mal samostatný vchod, bolo nežiaduce kombinovať vzduchové kanály.

osady

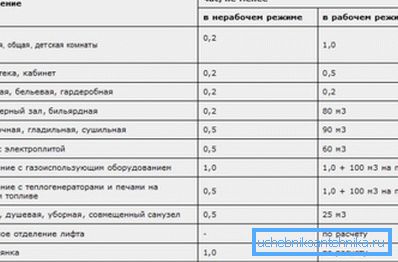

Na začiatok bolo potrebné odhadnúť očakávaný výkon ventilácie. Pokyny pre jeho výpočet boli zistené v súčasnom SNiP:

Alternatívny odhad plánovaného výkonu je založený na počte ľudí, ktorí sú neustále v miestnosti. Jedna osoba v stave bdenia by mala mať aspoň 60 m3 / h; pre spací osobu - 30 m3 / hod.

Počítanie prvý algoritmus poskytol výsledok 240 m3 / h, druhá - 100 (priemerná spotreba vzduchu dve osoby na základe 8 hodín spánku a bdenia 16 hodín).

Vzhľadom na špecifiká usporiadania domu bola ako východiskový bod zvolená kapacita 120 m3 / h.

Prízemie

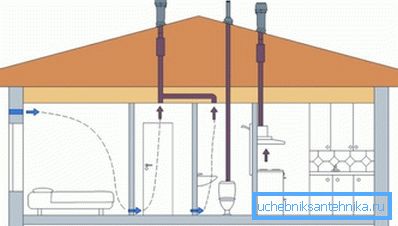

Schematický diagram

Po zvážení možných riešení výberu autora zameral na vetranie s pozitívna motivácia a odberu vzoriek vzduchu v spoločnom kanáli niekoľkých miestností - spálňa, kúpeľňa a kuchyňa kombinovanú s jedálňou. prúdenie vzduchu, bolo rozhodnuté, aby sa pasívne, nie je z ulice, a niektoré netradičné - v pivnici.

Existovalo niekoľko dôvodov.

• Takmer pripravené ventilovať po všetkých miestností, ktoré boli naplánované byť vetrané už existoval. Stavitelia pri konečnom zošité sadrokartónové drážky medzi skrutkou, ktorá vychádzala z podlahovej dosky a vonkajšou stenou. Mohol zariadiť iba vzduch z výberu kanálov a vložiť mreža.

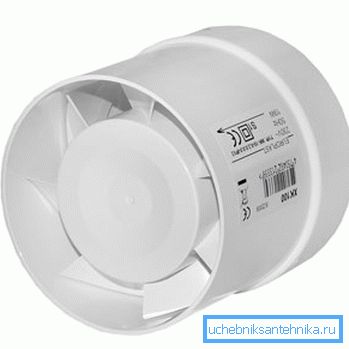

• Prirodzená ventilácia bola nepríjemná kvôli nepredvídateľnému výkonu. Silný vietor charakteristický pre región by spôsobil prudké zrýchlenie výmeny vzduchu; ale v letnom horúčave, s minimálnou teplotnou deltou medzi ulicou a domom, by klesla takmer na nulu. Napájací ventilátor naopak vytiahne 120 m3 / hodinu bez ohľadu na vonkajšie podmienky.

• Minimálna cena komponentov. Mierne dopredu stojí za zmienku, že celkové výdavky na nákup nepresiahli 1 500 rubľov.
• Symbolické prevádzkové náklady. Tu je približný vzťah medzi výkonom a spotrebou energie ventilátora:

Oddelené poznámky vyžadujú cirkuláciu čerstvého vzduchu cez suterén.

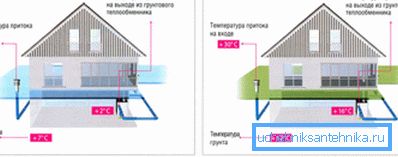

Existuje taká vec, ako je geotermálna ventilácia. Cez hlasný názov skrýva jednoduchá schéma, ktorým najmä sú často konštruované vetranie v krajine, vlastnými rukami: Vetracie potrubie značné dĺžke pochovaný v úrovni terénu mierne pod jeho zmrazenie.

Odkaz: v hĺbke jedného metra od úrovne prenikania mrazom teplota pôdy nezávisí od oblasti a je +8 - + 14С.

V dôsledku toho má nasávaný vzduch stabilnú teplotu, ktorá je málo závislá od sezónnych a poveternostných podmienok. V lete sú domy relatívne chladné, v zime teplé. A to všetko s minimálnou spotrebou energie: elektrina sa vynakladá len na prepravu vzduchu.

Avšak, v tomto prípade pod domom bol pripravený zdroj vzduchu pri konštantnej teplote asi 14 stupňov - suchý pivnica 75 metrov štvorcových, zapustených hlboko pod bodom mrazu. Pripojiť ho k dvojici kanálov s obytnými hore to bolo oveľa jednoduchšie, než položiť pod zem pár desiatok metrov potrubia.

Povedal - urobil.

uskutočnenie

1. Zo strany ulice cez vonkajšiu stenu bol do kanálu prepichnutý otvor. Pre prácu potrebné punč s korunou.
2. Zariadenie bolo pripravené zo štandardnej kanalizačnej rúry s priemerom 110 milimetrov, rohu, dáždniku (deflektora) a kompenzačného potrubia. Ten druhý dovolil nainštalovať kanálový ventilátor a opraviť ho, takže pripojenie bolo demontovateľné.
3. Pod miestom inštalácie ventilátora sa otvorí otvor do kanálu, do ktorého je ihneď inštalovaný plastový poklop s vekom. V budúcnosti bude užitočná pri údržbe a / alebo výmene ventilátora.
4. Trubica, držiakov, dáždnik a ventilátor pripojený k elektrickej vodiče sa vloží do otvoru v stene a Zapenený. Uchopením pena výplň uzavretou akrylové: polyuretánová pena nemá rád ultrafialového a rýchlo začne rozpadať na svetle.
5. Napájanie ventilátora sa vyvedie z najbližšej zásuvky cez káblový kanál a otvorí sa spínačom.
6. V sadrokartóne, uzatvorenie kanála, niekoľko ventilačných mriežok je zabudovaných a potrubie je nasávané z odsávača nad kuchynský sporák.

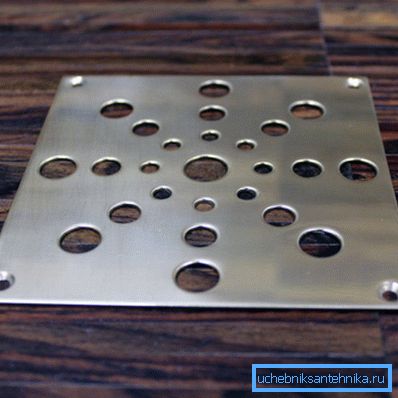

7. V podlahových otvoroch sa vyberajú pre odvod vzduchu zo suterénu. Boli uzatvorené mriežkami sieťami na ochranu pred hmyzom.

výsledok

Vlhkosť a kondenzácia na oknách sú zabudnuté, ako zlý sen. Vzduch v dome sa stal čerstvý a mierne suchý.

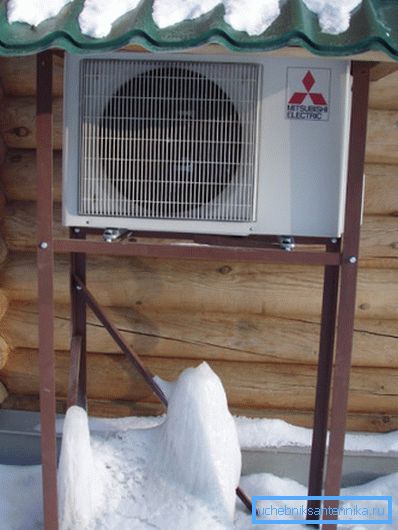

Vzhľadom na príval teplého vzduchu v zime, dom s vyhrievaním vypnutý úplne udržiava teplotu +12 stupňov. Na udržanie komfortnej teploty + 20-22 stupňov je dostatočná prevádzka jedného invertorového klimatizačného zariadenia s tepelným výkonom približne 3,2 kW.

Nuance: scéna - pobrežie Krymu. Je zrejmé, že tok tepla 3 kilowatty nestačí kdekoľvek na Ďalekom východe. Navyše meniče v režime vykurovania zostanú v prevádzke najlepšie pri -25 ° C.

Betónový vetrací kanál, ktorý je spojený so sadrokartónovou doskou, funguje ako veľmi efektívny tlmič hluku. Práca ventilátora v dome nie je v zásade počuteľná.

podkrovie

O rok neskôr stavba podkrovia dosiahla bod, kedy bolo potrebné vybaviť vetranie v ňom.

Podobne ako v prvom poschodí bolo odvetranie podkroví odvedené s pasívnym prítokom. Namiesto odvzdušňovania sa v tomto prípade použilo kanalizačné potrubie s priemerom 110 milimetrov - jednoducho preto, lebo nemuselo ísť ďaleko.

V tomto momente bola podobnosť s vetracím systémom postaveným skôr skončená.

• Špecializovaný prívodný kanál v zásade chýba.. Prívod vzduchu je zabezpečený únikmi pokrytými oceľovou plechovou strechou podkrovia. Existuje dostatok malých medzier medzi vrstvami strešného materiálu pre tento účel v množstve.

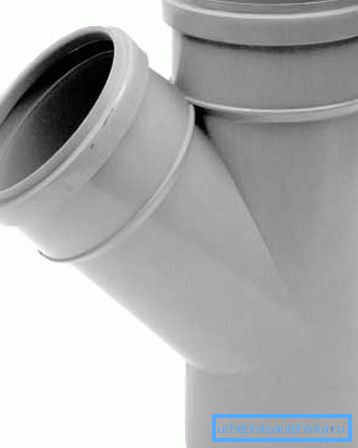

• Pri ventilátore pred ventilátorom je inštalovaný odpal.. Prostredníctvom jedného zo svojich výstupov je vzduch odoberaný z kombinovanej kúpeľne umiestnenej v strede podkrovia; cez druhé - zvyšok miestnosti je vetraný.

• Ventkanal skrytý sadrokartón. V strope kúpeľne je namontovaná prívodná mriežka, do ktorej je pevne pripevnená jedna závitovka. Zvyšok miestnosti je vetraný priamo cez priestor nad stropom: prívod vzduchu prechádza priamo z neho; z obývacej izby vstupuje vzduch cez štyri rošty v podkroví.

Mimochodom: zabezpečuje neustále vetranie krokví a izolácie medzi nimi.

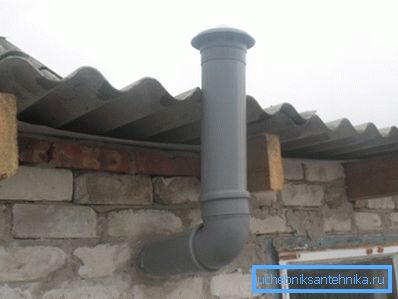

Na ulici ventikanál s deštníkom - deflektor zobrazený cez jeden z štítov. Autor sa teda zbavil problémov s utesnením výstupu: drážka bola dostatočná na to, aby sa naplnila a zapchala; z vody a snehu je chránený presahom strechy.

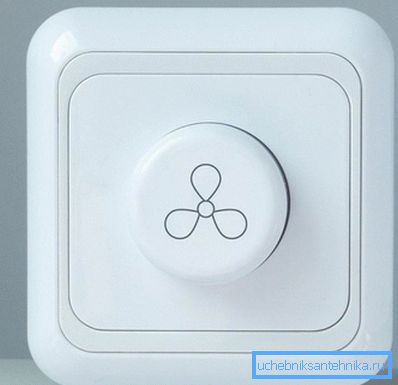

Napájací obvod ventilátora bol vybavený stmievačom. Umožňuje vám vybrať si medzi tichými a produktívnymi režimami vetrania v závislosti od počtu ľudí v podkroví.

záver

Je ľahké si všimnúť, že konštrukcia efektívneho vetracieho systému sa ukázala ako pomerne jednoduchá a nie príliš drahá.

Dodatočné tematické informácie, ako zvyčajne, nájdete vo videu v tomto článku. Veľa šťastia!
