Rôzne typy a rozmery ventilačných mriežok

03-06-2018
Ventilácia

Väčšina prístrojov na prirodzenú a nútenú výmenu vzduchu nepôsobí bez ochrany pred cudzími prvkami, ktoré sa dostanú do kanálov, spravidla ide o ventilačnú mriežku 100x100 mm, 200200 mm alebo iné veľkosti, ktoré môžu byť vyrobené z rôznych materiálov.

Veľkosti v prvom rade závisia od časti vzduchového kanála, ale materiál si často vyberáme sami, hoci v niektorých prípadoch existujú prísne pokyny v tejto oblasti. Teraz vám o týchto pomocných prvkoch povieme viac a ukážeme vám video v tomto článku.

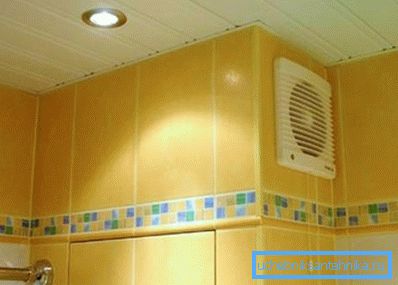

200 až 200 ventilačných mriežok s axiálnym ventilátorom v kúpeľni

rošty

Poznámka. Ochranné zariadenia, ako napríklad vetracia mriežka 150 x 150 alebo veľké rozmery, sú namontované na ventilačných oknách, aby sa zabránilo vstupu cudzích prvkov v oboch smeroch. Väčšina z nich je vybavená sieťami proti komárom, ktoré chránia miestnosť pred vstupom hmyzu cez vetracie kanály.

Aké typy a typy vetrania sú potrebné?

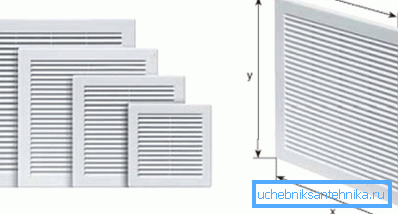

Plastová vetracia mriežka 100 x 100 a iné veľkosti
  • Najprv by ste mali mať na pamäti, že ochranné mreže ako také nie sú potrebné pre všetky typy vetrania a súvisiace vybavenie, ale najprv sa budeme zaoberať tým, aký druh vetrania je možný.
  • Ak sa cirkulácia vzduchu vyskytuje jednostranne, znamená to prívod alebo výfukový systém, aj keď je možný aj dvojitý variant, kde je možný prívod a výfukový systém.
  • Navyše sa prúd vzduchu môže pohybovať prirodzene alebo mechanicky (napr. Mechanicky), pre ktoré sa používajú rôzne typy elektrických ventilátorov - axiálne a radiálne.
  • Okrem toho sú vetracie systémy všeobecne a miestnym účelom - na miestny účel sa mriežky spravidla nepoužívajú a ak tam je potrebná určitá ochranná bariéra, zvyčajne sa na ne používa plastová alebo kovová sieť proti komárom.
  • Pre cirkuláciu horúceho vzduchu v krbe je potrebná aj ventilačná mriežka 600 600, ale ešte častejšie obdĺžnikového tvaru. Tu sa uskutočňuje vyhrievanie konvekčným vzduchom a je inštalované medzi krbovou halou a kanálom konvektora. Takéto mriežky sú inštalované tak zo spodu, ako aj zhora, to znamená na vstupe a na výstupe prúdu vzduchu.
  • Navyše v odsávacích vetrách v miestnostiach s vysokými stropmi sa používajú tzv. Anemostaty, ktoré sú koncovým bodom distribúcie prietoku vzduchu.

materiály

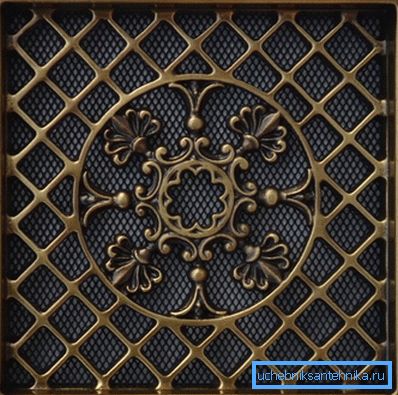

Hliníková ventilačná mriežka 400 pre 400 s galvanickým povlakom

Ak hovoríme o kvalite, potom pre dekoračné účely zvyčajne používajú neželezné kovy - meď a hliník, aj keď to robí častejšie z hliníka, pretože tento materiál tvorí jedinou a dvojradovou, nastaviteľnou a neregulovanou mriežkou s žalúziami.

Dopyt po tomto kovu na výrobu takýchto výrobkov priamo závisí od antikoróznych vlastností, nízkej špecifickej hmotnosti a jednoduchosti spracovania. Samozrejme môžete nájsť aj otvorený ornament z liatiny, ale to platí viac o vzácnych výrobkoch a je v našich časoch veľmi zriedkavé.

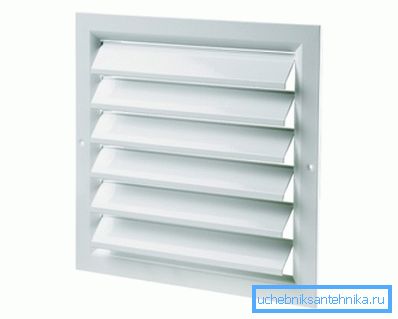

Hliníková jednoradová ventilačná mriežka 500x500 RG

Pri priemyselných objektoch a verejných budovách je oveľa praktickejší aj používanie ocele a hliníka, pričom hlavnou úlohou nie je cena materiálu, ale jeho sila. Napríklad vetracie mriežky s rozmermi 600x600 mm z plastu sa prehĺbia, a ak sa nastavia na úroveň ľudského rastu, potom to môže byť jednoducho rozbité nedbanlivosťou.

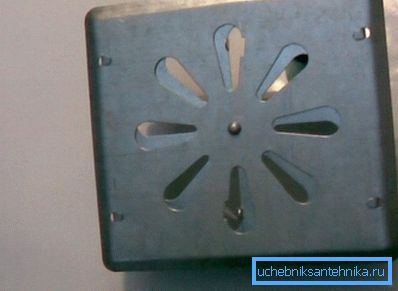

Nastaviteľná ventilačná mriežka 250 250 pozinkovaná oceľ

Nielen žalúzie sú prispôsobené, ale aj zariadenia so západkou, takže na hornej fotke vidíte len taký výrobok vyrobený z pozinkovanej oceľovej ocele - najčastejšie sa používa na inštaláciu z vonkajšej strany budovy, aj keď sa stane, že inštalácia je relevantná a vo vnútri je sklad priemyselných a priemyselných priestorov.

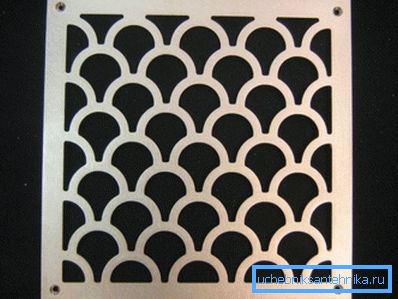

Dekoračná mriežka masky 125 až 125

Takisto pre dekoračné dekorácie sú okenné mriežky z omietky alebo dreva veľmi dobré. Je samozrejme nemožné regulovať intenzitu prúdenia vzduchu, ale pre napájací a výfukový systém sú vynikajúce.

Plastová jednoradová ventilačná mriežka 150x150 mm

Samozrejme, že plast sa najčastejšie používa na domáce účely, a to je to, čo najčastejšie vidíme na výfukových oknách kúpeľní a toaliet, malých obchodoch s kanceláriami, študovniach atď. Tieto výrobky sú zvyčajne vyrábané vo forme pevného rámu s pohyblivými (nastaviteľnými) a najčastejšie nepohyblivými žalúziami, hoci je možné dosiahnuť konštrukciu pomocou nastaviteľnej klapky, bude tu len tvar výrobku.

rozmery

Geometrické riešenia radu STANDART

Geometrické tvary, farba a veľkosť výrobkov, ktoré sú popísané v tomto článku, môžu byť navzájom úplne odlišné. Okrem štvorca a obdĺžnika môžete často nájsť kruh a trochu menej osemuholník, ovál, polopoľný a niekedy aj trojuholník. Nižšie uvidíte tabuľku s najobľúbenejšími rozmermi pre hliníkové mriežky s žalúziami radu VP-NN.

Vertikálne (mm) Horizontálne (mm)
100 150 200 300 400 500 600 700 800 900 1000
Cena (rub)?
100 232 266 286 331 372 433 486 560 599 640 703
150 320 359 398 486 572 650 738 824 902 989 1067
200 349 395 448 539 639 729 829 930 1020 1120 1212
250 438 496 552 666 794 908 1032 1158 1274 1400 1515
300 467 531 594 750 861 988 1124 1265 1391 1533 1659
350 660 729 798 937 1092 1231 1370 1525 1664 1819 1958
400 857 937 1019 1182 1364 1526 1689 1870 2034 2215 2377
450 1049 1050 1138 1312 1508 1684 1859 2053 2228 2424 2599
500 1141 1256 1371 1601 1853 2084 2312 2565 2796 3047 3278
550 1275 1412 1551 1829 2134 2411 2689 2992 3272 3337 3540

Tabuľka geometrických parametrov a cien v rubľoch

Poznámka. V tejto tabuľke vidíte geometrické parametre mriežok v krajnej ľavej zvislej a hornej horizontálnej rovine. Skutočnosť, že medzi nimi (väčšina tabuľky) je približná cena za rok 2014 v rubľoch.

difúzory

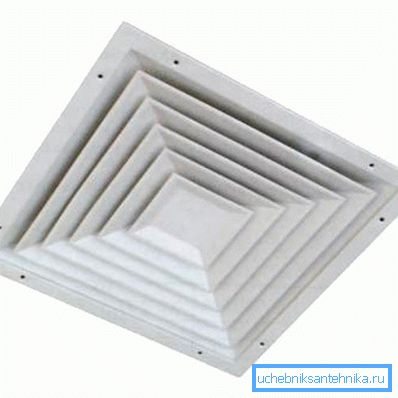

Anemostatnaya (difúzor) mriežka

Anemostaty sa používajú na prívodné, výfukové a nasávacie a odsávacie vetranie a najčastejšie majú okrúhly tvar s priemerom 100-125 mm, hoci, ako vidíte, pri pohľade na hornú fotografiu môže byť námestie.

Takéto zariadenia sú schopné regulovať intenzitu prietoku vzduchu a sú inštalované na okne kanála buď na strop alebo na stenu. Inštrukcia zvyčajne umožňuje používanie anemostatov v miestnostiach do výšky 4 m - s vyššími stropmi budú neúčinné.

krby

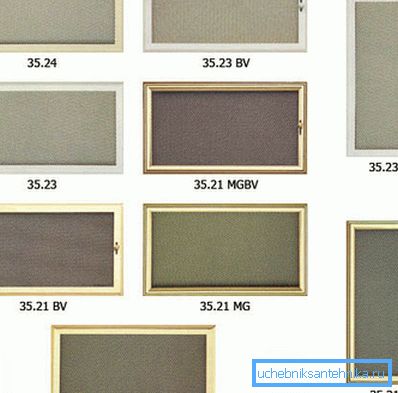

Vzduchové siete pre krby

Pri výbere takého zariadenia na krb v každom prípade budete musieť venovať pozornosť veľkosti. Okrem toho v popredí tu nie je len vonkajší obvod, ale aj skutočná oblasť otvorov, hoci tieto parametre, samozrejme, nie sú uvedené v sprievodných dokumentoch.

Ale nebude pre vás ťažké vziať tieto čítania sami pomocou najbežnejšej metrickej pásky. Ak viete priečnu oblasť otvorov, môžete dodržiavať odporúčania spoločnosti na výrobu a inštaláciu krbov.

záver

Zvyčajne sú dizajnové prvky ventilačných mriežok celkom jednoduché a vždy ich môžete inštalovať vlastnými rukami. Ale záležitosť nie je len v inštalácii - budete tiež musieť vybrať správne rozmery, optimálne vhodný materiál, stav nastaviteľnosti, určitý tvar a dizajn, ktorý najlepšie vyhovuje tomuto objektu.
