Rezidenčná ventilácia: schémy a regulačné požiadavky

Ako je možné zaviesť vetranie v obytnej budove - v byte alebo v súkromí? Čo hovoria súčasné stavebné predpisy? Aké štandardy prúdenia vzduchu by sa mali dodržiavať pri samostatnom projektovaní?

Ako realizovať výmenu vzduchu v súkromnom dome? Pokúsme sa to prísť na to.

Regulačné požiadavky

Začnime štúdiou existujúcich predpisov. Skutočné SNiP pre vetranie obytných budov - 2.04.05-91 Vykurovanie, vetranie a klimatizácia a 2.08.01-89 Obytné budovy.

Pre pohodlie čitateľa prinášame spolu kľúčové požiadavky dokumentov.

teplota

Pre obývaciu izbu je určená teplotou najchladnejších piatich dní v roku.

• S hodnotou nad -31С v miestnostiach je potrebné podporovať aspoň + 18С.
• Ak je teplota najchladnejšieho päťdňového týždňa nižšia ako -31 ° C, požiadavky sú o niečo vyššie: miestnosti by mali byť aspoň + 20 ° C.

Pre rohové miestnosti s aspoň dvoma spoločnými stenami s ulicou sú sadzby o 2 stupne vyššie - +20 a + 22С.

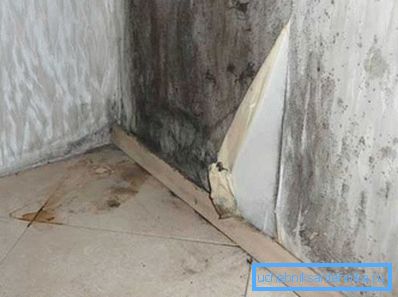

Užitočné: variabilita požiadaviek je spôsobená tým, že pri nízkych teplotách a zvyšujúcich sa tepelných stratách smeruje smerom k vnútornému povrchu rosný bod (bod v hrúbke uzavretej konštrukcie, kde začína kondenzácia vodnej pary). Uvedené teploty nezahŕňajú zamrznutie steny.

Pre kúpeľne je minimálna teplota + 18C, pre kúpeľne a sprchy - +24.

Výmena vzduchu

Aké sú ventilačné normy obytných priestorov (presnejšie miera výmeny vzduchu v nich)?

Ďalšie požiadavky

Aké iné požiadavky a odporúčania nájdete v SNiP na vykurovanie a vetranie obytných budov?

• Schéma vetrania môže zabezpečiť výmenu vzduchu medzi oddelenými miestnosťami. Jednoducho povedané, môžete nastaviť kapucňu v kuchyni a tok vzduchu - v spálni. Dokument v skutočnosti špecifikuje odporúčanie: v kuchyniach, kúpeľniach, kúpeľniach, toaletách a sušiarňach by sa mala zabezpečiť odsávanie.

• Vetranie bytu by malo byť pripojené k všeobecnému vetraciemu kanálu najmenej 2 metre od úrovne stropu. Táto príručka je navrhnutá tak, aby minimalizovala pravdepodobnosť prevrátenia za veterného počasia.
• Pri použití samostatných miestností v obytnom dome na verejné použitie sú dodávané s vlastným ventilačným systémom, ktorý nie je spojený s domom.
• Pri najchladnejších päťdňových teplotách pod -40 ° C pre trojpodlažné a vyššie budovy je povolené zariadenie nútenej ventilácie s vykurovacími systémami.
• Plynové kotly a stĺpy s vypúšťaním spaľovacích produktov do všeobecného vetrania môžu byť inštalované iba v budovách nie vyšších ako päť poschodí. Kotly na tuhé palivá a ohrievače vody môžu byť inštalované len v jedno- a dvojposchodových budovách.
• Dodávkový vzduch sa odporúča dodávať do priestorov s trvalým pobytom osôb. To, čo v skutočnosti nás opäť vedie k už spomenutej schéme: tok vzduchu cez obytné miestnosti a výfuku cez kuchyňu a kúpeľňu.

Ako to funguje

Preto sme študovali základné požiadavky na vetranie obytných priestorov. A ako je vetranie v bytových domoch a súkromných domoch?

Bytové domy

tradícia

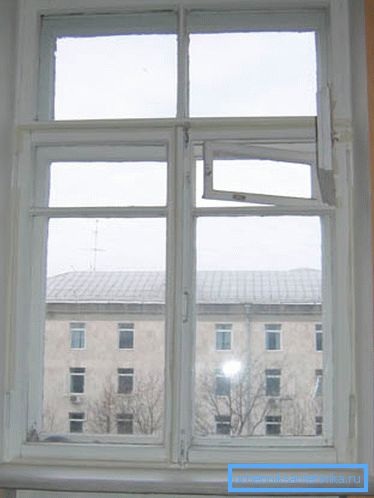

Schéma tradičná pre Rusko a celý post-sovietský priestor je prirodzené vetranie, ktoré využíva rozdiel v hustote medzi teplým a studeným vzduchom pre výmenu vzduchu. Teplo je vytlačené do hornej časti miestnosti a odtiaľ do ventilačného kanála; príliv chladu v domoch sovietskej stavby zabezpečovali vetracie otvory na vetranie a voľne namontované drevené rámy.

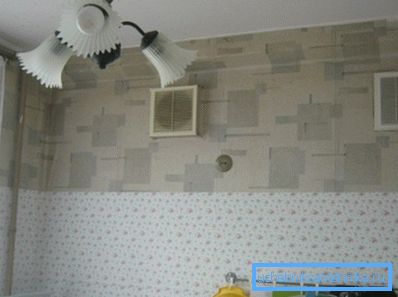

Výfukové vetranie bolo vybavené podľa už spomínanej schémy: v kúpeľniach, toaletách av kuchyniach. Izby boli ventilované čerstvým vzduchom.

Pretože vlastný vertikálny vetrací kanál pre každý byt je luxus, ktorý nie je povolený vo výškových budovách, ventilačné systémy jednotlivých bytov sa začali kombinovať s vertikálnymi šachtami.

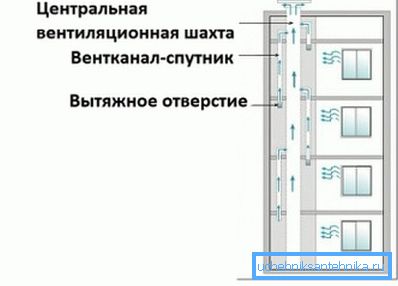

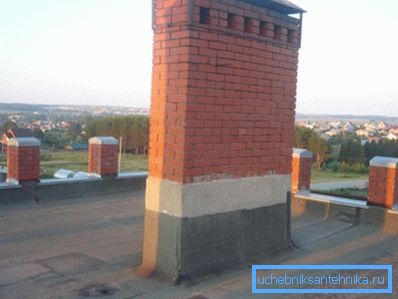

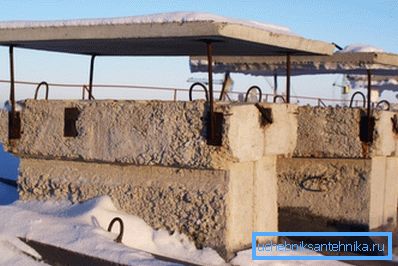

Doly boli zjednotené horizontálnym kanálom, ktorý je vedený na strechu a vybavený dáždnikom na ochranu pred zrážkami; výstup do každého bytu bol dodávaný s krátkym vertikálnym kanálom - satelitom, ktorý zabraňoval výmene vzduchu medzi bytmi.

Aké sú výhody takejto schémy:

• Jednoduchosť výstavby a v dôsledku toho minimálne investičné náklady.

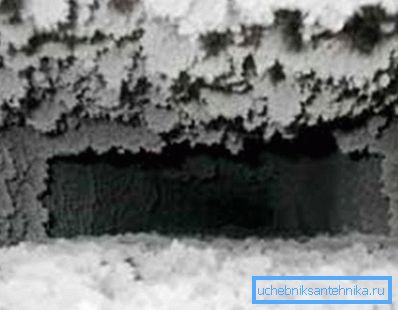

• Minimálne prevádzkové náklady. V podstate sú obmedzené iba na zriedkavé čistenie zanesených ventilačných kanálov. Príčinou upchávania je sadze z plynových sporákov a zriedkavo porušenia počas stavebných prác.

• Prúd čerstvého vzduchu do miestnosti priamo z ulice, bez potreby spracovania.

Samozrejme, že to nebolo bez chýb.

• V horných podlažiach je minimálny tlak, ktorý zabezpečuje ventiláciu. Odtiaľ - časté prípady notorického prevrhnutia ťahu počas veterných teplôt.
• Dlhý kanál s drsnými stenami (tradičné materiály v bani a vetvách v byte - tehly a betón) zabezpečuje vysokú aerodynamickú odolnosť, čím znižuje účinnosť vetrania.
• Kanály často unikajú: cementová malta sa používa na pripojenie ich prvkov. Vzduchové úniky ďalej znižujú záber.

modernosť

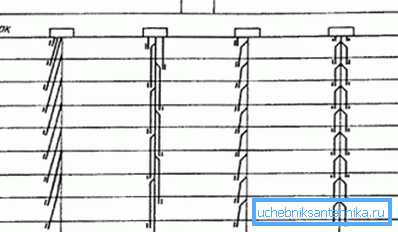

Nedávno sa pri výstavbe nových budov čoraz viac realizuje schéma s teplým podkrovím. Ako vyzerá?

Horizontálne kanály spájajúce niekoľko baní sú vecou minulosti. Namiesto toho sa celá podkrovia zmenila na statickú tlakovú komoru.

Dôležité: vďaka stabilizácii vysokej teploty v podkroví je riešená jedna z hlavných problémov horného poschodia - studený strop. V dôsledku toho sa znížia požiadavky na vykurovanie.

Doly kombinované s horizontálnymi odbočkami do jednej jednotky priemyselnej výroby. Tým sa minimalizuje počet potenciálne unikajúcich zlúčenín.

Uvoľnenie z podkroví je inštalované v každej časti domu. Jeho kombinácia so strojovňou výťahov umožňuje, bez narušenia architektonického vzhľadu domu, zvýšiť výšku vydania až na 2 metre od úrovne strechy, čo ďalej zvyšuje trakciu.

Dáždniky, ktoré chránia mín pred dažďom a snehom, sú preč: spôsobili pokles tlaku. Namiesto toho na základni bane je inštalovaná paleta s odtokom do kanalizácie.

Mín, ktorý sa otvoril na strechu, nadobudol štvorcový prierez, ktorý zlepšil trakciu za veterného počasia bez ohľadu na smer vetra.

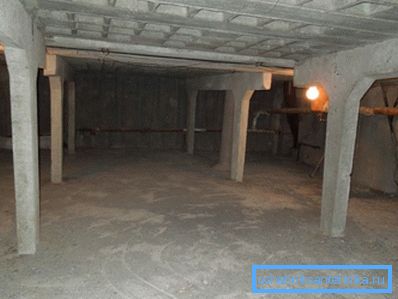

Podkrovie, zostavené zo železobetónových dosiek, sa začalo rozdeľovať na časti.

Týmto riešili dva problémy:

1. Vzduch prúdiaci z rôznych vstupov sa nedá miešať. Ich miešanie za určitých podmienok by mohlo viesť k tomu, že by sa tlak na jednom kanáli zvýšil na úkor iného kanála.
2. Boli dodržané príslušné predpisy požiarnej bezpečnosti: protipožiarna deliaca priečka môže zabrániť šíreniu horúcich spaľovacích produktov počas požiaru.

Aký je výsledok?

• Práce na vetraní vo všeobecnosti sa stala stabilnejšou, nezávisle od sily a smeru vetra.
• Aerodynamický odpor satelitného kanála sa zvýšil z 1-1,5 na 6 až 9 Pa, čo spôsobilo, že výmena vzduchu v bytoch bola menej závislá od podlahy.

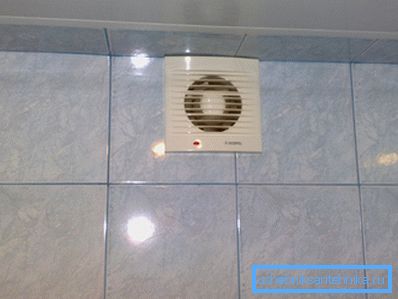

Nuance: V horných dvoch podlažiach môže byť trakcia stále nedostatočná, pretože kanály - satelity požadovanej výšky - jednoducho nemôžu byť umiestnené. Problém je úplne vyriešený inštaláciou odsávačov v bytoch: v tejto schéme ich práca už nemôže viesť k tomu, že odvádzaný vzduch z jedného bytu sa dostal do druhého.

Nútené výfukové plyny

Hlavným problémom prirodzeného systému vetrania je jeho závislosť od sily vetra.

Riešenie tohto problému je dosť zrejmé:

1. Aerodynamický odpor bane je umelo podceňovaný (napríklad inštaláciou nastaviteľných ventilov).
2. Hriadeľ je dodávaný s radiálnym ventilátorom s redukčným systémom.

Cenou zvýšenej efektivity je mierny nárast prevádzkových nákladov a investičnej hodnoty projektu.

Zahraničné skúsenosti

Veľmi zaujímavá schéma ventilácie realizujú nemeckí stavitelia vo viacbytových budovách.

• Odvzdušňovanie je organizované prostredníctvom kuchyne a kombinovanej kúpeľne.

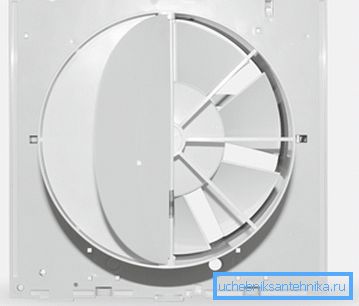

• Prívod vzduchu je spoločný kanál, ktorý sa otvára do miestnosti s niekoľkými malými otvormi po obvode a centrálnym ventilom vybaveným solenoidom a vratnou pružinou. Vzduchové potrubie má vysoký aerodynamický odpor a kameru na tlmenie zvuku.

Ako to funguje:

• V pohotovostnom režime sa odsávač vykonáva v obmedzenom množstve.
• Keď zapnete svetlo v kúpeľni alebo násilne dodáte energiu do kuchynského ventilu, kapacita príjmu vzduchu sa dramaticky zvyšuje; Navyše je aktivované nútené vetranie.

Súkromná výstavba domu

Je jasné, že pre rodinné domy neexistuje všeobecná schéma vetrania: projekt je vytvorený pre špecifickú štruktúru. Autor si dovolí podeliť sa o svoje vlastné myšlienky podporované skúsenosťami s inštaláciou vetrania v jeho dome.

Výber schémy

Voľba bola zameraná na odsávacie vetranie s núteným podnetom a prirodzeným prítokom vzduchu cez suterén.

Existovalo niekoľko motívov.

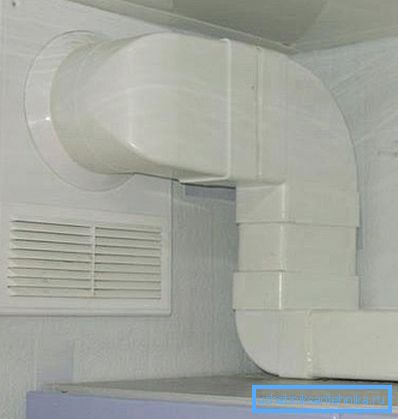

• Vetranie odsávania zahŕňa kladenie jedného kanálu.. Dodávka a výfuk - dva, čo znamená oveľa väčšie množstvo práce a poškodenie už vykonaných opráv.

Malo by sa objasniť: v tomto prípade už bol kanál pre výfuk vzduchu. V tejto úlohe sa objavila drážka maskovaná stavbami medzi nosníkom, na ktorom sa spoliehali podlahové dosky a vonkajšia stena. Bolo potrebné iba dierovať otvory pre prívod vzduchu a usporiadať výfukové plyny na ulici.

• Výpočet prirodzeného vetrania obytných budov je extrémne zložitý; na tento účel sa používajú buď zložité vzorce, ktoré berú do úvahy mnohé premenné, alebo online kalkulačky, čo často prináša nespoľahlivé výsledky. Pri nútenom výfukovom výkone sa výkon s minimálnou chybou rovná výkonnosti ventilátora.

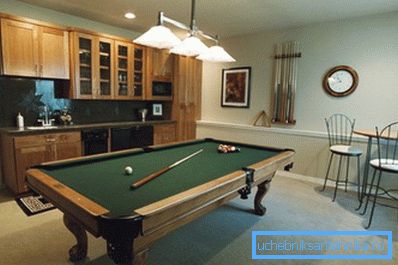

• Prívod vzduchu zo suterénu (suchý a umiestnený pod úrovňou zeme) umožnil stabilizáciu teploty prívodného vzduchu bez ohľadu na počasie.. Teplota pôdy pod bodom mrazu sa udržiava na +10 - +14 stupňov.

• Prevádzkové náklady sú zanedbateľné. Uvádzame tabuľku závislosti výkonu spotrebovanej ventilátorom na jeho výkon.

uskutočnenie

Zavedenie systému vlastnými rukami vyžadovalo minimálne výdavky na čas a peniaze.

• Prúd vzduchu je usporiadaný v obývacej izbe. Otvory v podlahe sú pokryté mriežkami sieťami na ochranu proti hmyzu.

• Výfukové rošty inštalované v sadrokartóne, uzatvárajúc kanál medzi skrutkou a stenou.
• Od kanála po ulicu bol vyrazený otvor, do ktorého bolo inštalované výfukové potrubie s ventilátorom a dáždnikom, ktoré ho chránili pred dažďom a snehom. Rúra je utesnená a utesnená; ventilátor je vybavený diaľkovým vypínačom.

Celkové výdavky predstavovali približne 1 500 rubľov. Úroveň vlhkosti v dome sa stabilizovala na komfortnej úrovni; Teplota v zime pri vypnutom vykurovaní je minimálne + 12 ° C.

záver

Dúfame, že náš miniatúrny prehľad o tom, ako usporiadať vetranie, bude pre čitateľa užitočný.

Ako zvyčajne video v tomto článku obsahuje ďalšie tematické materiály. Veľa šťastia!
