Projekt ventilácie: fázy vývoja

Ako urobiť typický projekt vetrania pre rôzne priestory? Aké sú normy pre výmenu vzduchu? Ako sa vypočítava kanálová časť?

Pokúsme sa odpovedať na tieto a niektoré ďalšie otázky.

Prečo to potrebujete

Ale v skutočnosti: prečo sa pokúsiť vytvoriť projekt s vlastnými rukami, keď je množstvo špecialistov pripravených ponúknuť príslušnú službu? Hlavným a najviditeľnejším motívom je ekonomika. Približné náklady na projekt pre vetranie malej kaviarni na 100 metrov štvorcových - asi 15.000 rubľov, na pozadí večného nedostatku finančných prostriedkov na podnikanie povýšenie etapy vyzerá celkom neslušne.

Navyše: vlastná konštrukcia ventilačného systému trhlina trvá menej času. Profilová organizácia môže minúť prípravu pracovného návrhu do jedného mesiaca. Medzitým, ako viete, čas sú peniaze: často medzi starnutím dokončenia práce a prijatím prvého návštevníka prechádza nie viac ako pár týždňov.

Etapy veľkej cesty

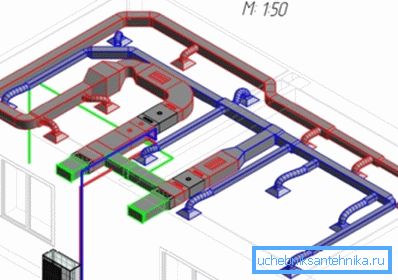

Je ľahké vyzdvihnúť príslušenstvo so sortimentom miestnych predajní. Je tiež ľahké kresliť náčrtok s uvedením veľkosti každého, kto nevynechal hodiny výcviku v škole.

Hlavné úlohy sa znižujú na výpočty.

Čo si myslíme?

1. Produktivita vzduchom.
2. Sekcia vzduchových potrubí.
3. Kapacita rozdeľovačov vzduchu pre vstupné vetranie.

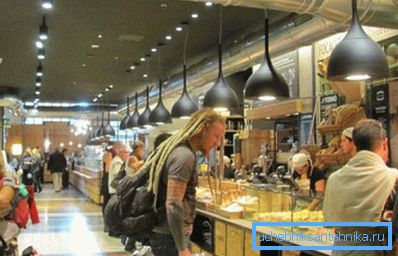

Upozornenie: Vetranie s jedným výfukovým potrubím bude prijateľným riešením pre byt alebo súkromný dom malého priestoru. Na verejných miestach je potrebný čerstvý vzduch.

1. Potreba tlaku generovaného ventilátormi.
2. Potreba vykurovania a klimatizácie.

V tomto poradí a prejdite ďalej.

produktivita

Hodnotenie sa hodnotí dvomi spôsobmi:

1. Podľa kubickej kapacity miestnosti a množstva výmeny vzduchu, ktorý závisí od jej príslušnosti k jednému alebo inému funkčnému typu.
2. Počet návštevníkov.

Pre verejnú inštitúciu musíme vykonať obe výpočty a potom vybrať väčšiu hodnotu.

Výpočet frekvencie výmeny vzduchu

Výpočtový vzorec je L = n * V, kde n je výmenný kurz vzduchu a V je jeho celkový objem v kubických metroch. Hmotnosť, ako je známa, sa vypočíta ako produkt plochy a výšky.

Aký je parameter n? Závisí od typu miestnosti.

Poznámka: v niektorých prípadoch súčasný SNiP neuvádza početnosť, ale priamu potrebu výmeny vzduchu pre miestnosť, sanitárne zariadenie, sporák atď.

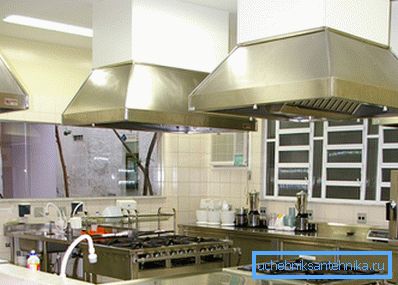

Tak notoricky kaviarne 100 m2 s výškou stropu 3,5 m s dvoma plynovými doskami a jednou záchodovej misy dva príkladné požiadavka na výmenu vzduchu množstvo 2h100h3,5 + (100 * 2) + (50 * 2) = 1000 m3 / hodinu

Výpočet podľa počtu návštevníkov

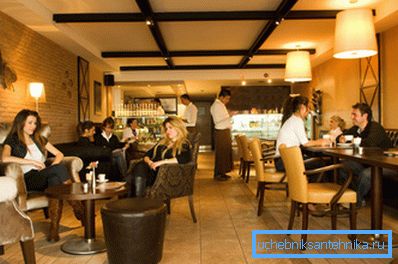

Tam výpočet inštrukcie redukuje na násobenie maximálneho počtu návštevníkov a požiadaviek do ovzdušia u jednej osoby (to je vzaté byť 60 m3 / hod pre prebudenie a 30 m3 / h na spanie). Takže pri maximálnej obsadenosti kaviarne 20 osôb (zamestnancov a návštevníkov) stojí za to od 20 * 60 = 1200 m3 / hod. Keďže táto hodnota je väčšia, stojí za to odpudzovať v budúcnosti.

časť

Vypočíta sa ako S = L * 2,778 / V, kde:

• S je priečny prierez potrubia.
• L - prietok vzduchu.
• V - prietok vzduchu.
• 2 778 - koeficient koordinácie hodnôt, ktorý umožňuje získať výsledok v centimetroch štvorcových.

Je zrejmé, že zvýšenie prietoku zníži prierez pri zachovaní výkonu. Nadhodnocujúcou cenou je však zvýšený hluk. preto je zvyčajne obmedzená na hodnoty 3-4 m / s.

Pre náš prípad, pri prietokovej rýchlosti 4 m / s, bude minimálny kanálový úsek 1200 * 2.7878 / 4 = 833 cm2. Jednoduché používanie vzorca v kruhovom poli nám dáva priemer 33 centimetrov (zaokrúhlený na skutočnú veľkosť rúry - 350 mm).

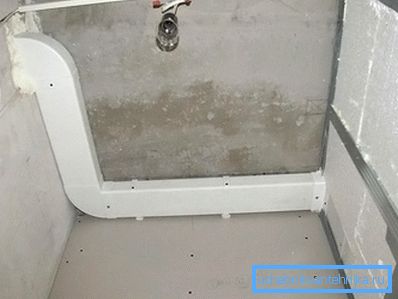

Poznámka: V praxi sa obdĺžnikové vzduchové kanály častejšie používajú na skryté tesnenia. Ich prierez sa rovná súčinu strán: napríklad veľkosť 250 x 355 mm je vhodná pre náš prípad.

Distribútory vzduchu

Tu nie sú žiadne všeobecné vzorce: výrobky sú vybrané z katalógu v súlade s hraničnými podmienkami.

Čo presne?

• Rozmery.
• Pravidelný tok vzduchu.
• Dlhý dosah pri prietoku 0,5 m / s (vyššia rýchlosť je vnímaná ako ponor a vedie k nepohodlnosti návštevníkov).
• Hladina hluku. Pre obytné priestory sa predpokladá, že maximálna povolená hladina hluku vetrania je 25 dB, pre verejné priestory - 35 dB.

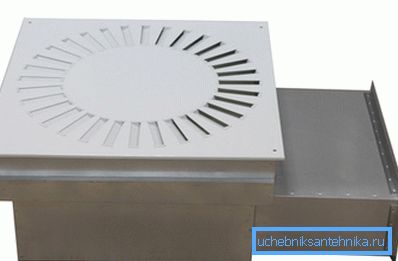

Tip: musí existovať statická tlaková komora alebo adaptér pred roštom rozdeľovača vzduchu, čo spôsobí, že sa tok otáča v pravom uhle. V opačnom prípade bude vzduch rozložený nerovnomerne v celej oblasti, čo spôsobí zvýšenie hluku alebo pokles výkonu.

tlak

Závislosť požadovaného tlaku na priestore vetranej miestnosti je lineárna: s nárastom plochy sa zvyšuje dĺžka vzduchových kanálov.

Zlá správa pre návrhára je, že presný výpočet vetracieho odporu je veľmi komplikovaný, pretože závisí od hmotnosti premenných:

• Priemer potrubia.
• Počet pripojení a otočení.
• Prítomnosť filtrov a ohrievačov.

Dobrou správou je, že nadmerný tlak ventilátora s pevným výkonom povedie len k miernemu zvýšeniu spotreby energie.

Z tohto dôvodu sa zvyčajne používa zjednodušený odhad tohto parametra:

• Pre izby s rozlohou 50-150 m2 sa za normu považuje 75-100 Pa.
• S rozlohou 150-350 m2 stojí za to, že sa zameria na 100-150 Pa.

Tepelná energia

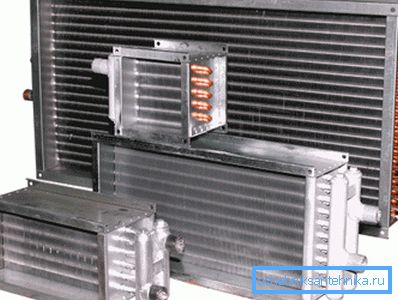

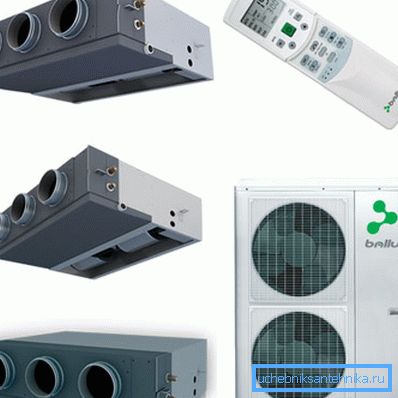

Pracovný návrh vetrania často zahŕňa výpočet výkonu vykurovacích a klimatizačných systémov.

Pretože tepelná kapacita vzduchu pri teplotných zmenách sa mení pomerne výrazne, že dopyt po tepelnej Vykurovací výkon klimatizácie alebo kanálové kapacity je určený len na vetranie a teplota delta medzi prívodného vzduchu a na ulici.

Tepelná energia sa vypočíta podľa vzorca P = Dt * L * 0.336, kde:

1. P je tepelná energia vo wattoch.
2. Dt je teplotný rozdiel medzi ulicou a prítokom v stupňoch.

Tip: Norma teploty prívodného vzduchu pre zimu je + 18C.

1. L - prietok vzduchu v m3 / hod.
2. 0,336 je tepelná kapacita vzduchu v W * h / m3 * s.

Preto pri vonkajšej teplote -15С a prietoku 1200 m3 / hod bude potreba tepelnej kapacity ohrievača 33 * 1200 * 0.336 = 13305 W.

záver

Dúfame, že informácie poskytnuté čitateľovi budú užitočné. Dodatočné informácie o tom, ako je projekt navrhnutý pre danú miestnosť, budú ponúkané v tomto článku. Veľa šťastia!
