Preventívna údržba ventilačných systémov

08-04-2018
Ventilácia

Podľa skutočnosti, že existuje návod na obsluhu ventilačných systémov, na základe ktorého jednotky a kanály vyžadujú preventívnu opravu a údržbu, existujú určité termíny na vykonávanie určitých druhov prác.

Mal by tiež brať do úvahy typ vetrania, ktorý môže byť:

  • dym,
  • čerstvý vzduch,
  • nútený vzduch a výfuk.

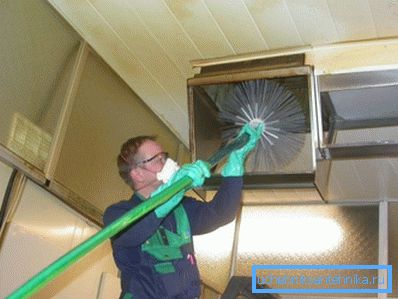

Predchádzanie výfuku

Tieto druhy sú podľa druhu tiež rozdelené podľa typu, ako napríklad:

  • celkovo možno povedať,
  • miestne,
  • prirodzene,
  • mechanické (s elektrickým pohonom).

Povieme vám o termínoch, metódach, typoch a typoch a navyše v tomto článku nájdete video.

Veľa o vetraní

Poznámka. Typ a typ vetracieho zariadenia priamo ovplyvňuje stupeň kontaminácie vzduchových potrubí, ako aj to, či je potrebná údržba mechanickej časti (pre extrakty a fúkanie).

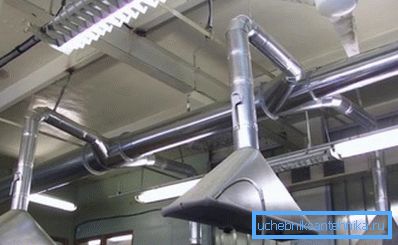

Miestne vetranie

Možnosť vetrania napájania znamená, že čistý (studený, teplý) vzduch vstupuje do miestnosti iba cez potrubie a jeho odtok sa prirodzene vyskytuje cez otvorené okná, dvere a rôzne úniky v oporách rovnakých okien a dverí.

V takýchto prípadoch nie je ohrozený pretlak - to môže nastať len v špecializovaných tesne uzavretých miestnostiach, ale na tento účel existujú kanály na odklon. Prúdenie vzduchu sa môže vykonávať všeobecne na celú plochu miestnosti alebo dielne, ale môže byť tiež nasmerované na konkrétne miesto, ako na obrázku vyššie, čo je z hľadiska spotreby energie úspornejšie.

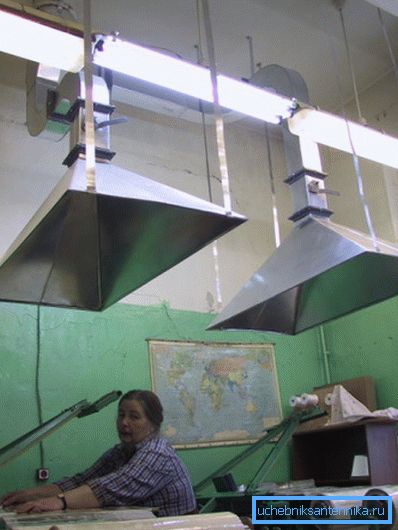

Dáždniky na výfuk

Z hľadiska vzhľadu sú výfukové a fúkacie systémy pre miestne použitie veľmi podobné - rovnaké rúrky a rovnaké dáždniky, s výnimkou toho, že pohyb prúdenia vzduchu prebieha v opačnom smere.

Avšak odsávacie zariadenia, rovnako ako dúchadlo, majú elektrický pohon, ktorý podporuje cirkuláciu prietoku vzduchu. Miestny výfuk sa používa hlavne vo výrobných závodoch na zhromažďovanie škodlivých plynov a nepríjemných pachov.

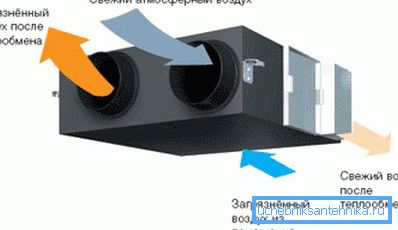

Jednotka dodávky a výfuku

Napájacie a odsávacie vetranie môže byť mechanické (s elektrickým pohonom) a prirodzené - posledná možnosť je známa pre každého, pretože sa používa vo vysokých obytných budovách, kanceláriách, obchodoch, zdravotníckych zariadeniach a podnikoch. Prírodná výmena vzduchu cez systém baní a kanálov sa môže tiež zriediť lokálnymi ventilátormi, napríklad v kúpeľniach obytných budov.

Podmienky prevencie a druhy vykonanej práce

Čo robiť každý rok

Údržba systému
  1. Je potrebné skontrolovať ložiská motora, ktoré otáčajú nože (obežné koleso), ktoré sa nachádzajú vo vzduchovom výmenníku tepla.
  2. Kontrola technického stavu obežného kolesa.
  3. Prevencia odtoku sifónu.
  4. Kontrola vodného čerpadla umiestneného na výmenníku tepla.
  5. Revízne podpery pre izoláciu vibrácií.
  6. Testovanie všetkých prístrojov.
  7. Čistiace mreže žalúzií.
  8. Kontrola všetkých káblov.
  9. Audit plynovodu plynovodu plynovodu.
  10. Spracovanie výmenníkov tepla chemickými čistiacimi prostriedkami.
  11. Pomocou rovnakých chemických látok vyčistite vnútornú dutinu potrubia.
  12. Kontrola tesnosti a (ak je to potrebné) utesnenie spojov potrubia.

Čo robiť každých šesť mesiacov

  1. Skontrolujte filtre ventilačných systémov pre kontamináciu.
  2. Vyčistite odvod kondenzátu chemickými prostriedkami.

Čo robiť každý štvrťrok

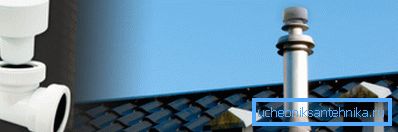

Ventilačné ventily
  1. Skontrolujte upevňovacie prvky pre silu a pružnosť, ako aj ich výstuž.
  2. Skontrolujte namontované pružiny v motorových dúchadlách.
  3. Preskúšajte ochranný kryt bezpečnostného pásu na správnu polohu a snažte sa napnúť.
  4. Odstráňte dosku z obežného kolesa a vycentrovajte ho na hriadeľ.
  5. Možno bude potrebné nastaviť hriadele motorov a obežných kolies.
  6. Kontrola rovnobežnosti a, ak je to potrebné, nastavenie polohy hriadeľa a obežného kolesa.
  7. Prevencia trysiek vodných čerpadiel.
  8. Skontrolujte reťaz reťazca (napájanie, ovládanie) a v prípade potreby dotiahnite závitové zostavy.
  9. Testovanie trojcestného ventilu na ohrev a chladenie vzduchu.
  10. Mazanie všetkých ložísk.
  11. Nastavte hnacie remeny.
  12. Ladenie ohľadne súladu ventilátorov hnacích remenice v prípade potreby

Čo robiť každý mesiac

Kruhové potrubie
  1. Vizuálna kontrola všetkých zariadení.
  2. Revízia spojovacích materiálov pre silu a flexibilitu, ako aj ich prevenciu.
  3. Preskúšajte ochranný kryt bezpečnostného pásu na správnu polohu a snažte sa napnúť.
  4. Odstráňte dosku z obežného kolesa a vycentrovajte ho na hriadeľ.
  5. Možno bude potrebné nastaviť hriadele motorov a obežných kolies.
  6. Fázové testovanie - napäťová a prúdová odchýlka.
  7. Prevencia elektrických pohonov ventilov a regulačných ventilov.
  8. Zaznamenajte indikácie prístrojov.
  9. Čistenie a prípadne výmena vzduchových filtrov.
  10. Kontrola stavu proti vibráciám.
  11. Prevencia zvlhčovacích dýz, čerpadlový filter, zásobník a zavlažovacie komory
  12. Ovládanie výmenníka tepla, odvodnenie a prípadné čistenie.
  13. Vizuálna kontrola a prípadne výmena hnacích remeňov.

Mechanické vetranie

Poznámka. Nižšie sa pozrieme na hlavné typy mechanickej ventilácie, ktoré na rozdiel od inštalácie prírodnej výmeny vzduchu potrebujú údržbu predovšetkým. Nútená cirkulácia vzduchu sa vykonáva buď pomocou obežného kolesa otáčaného elektromotorom, alebo s vyhadzovačom (konečný efekt je takmer rovnaký, aj keď cena je iná).

vtekaniu

Obvod prívodu vzduchu

Vetracia sústava vo väčšine prípadov zo zariadenia na nasávanie vzduchu, ktorá sa tiež nazýva prívod vzduchu (1), je inštalovaná mimo budovy (obvykle na streche), ale zároveň hľadá miesto, kde je najčistejší vzduch.

Vzduch sa prepravuje do priestorov pomocou vzduchového potrubia uvedeného v diagrame číslom 2 - sú vyrobené z tehál, betónu, zmesi trosky a alabastru, ako aj kovu a plastu. Prúd vzduchu sa vyčistí od prachu pomocou filtra (3).

Takže v zimnej sezóne sa do miestnosti nedostane silne chladený vzduch, ktorý prechádza cez ohrievače (4), kde sa ako tepelný nosič zvyčajne používa horúca voda a para, ale využíva sa aj elektrické ohrievače vzduchu. Prietok vzduchu spôsobuje pohyb odstredivého ventilátora (5).

Číslo 6 označuje dýzu so vstupom vzduchu, cez ktorý vstupuje vzduch do miestnosti - to môže byť lokálny alebo nasadený tok (miestne alebo všeobecné vetranie), ktorý je regulovaný pomocou ventilov alebo sýtiacich ventilov umiestnených na odbočnom kanáli v prijímači vzduchu.

Pre ventilátory, ohrievače a filtre je spravidla vybavená pracovná komora - musia byť v rovnakej miestnosti, ako to vyžadujú pravidlá prevádzky ventilačných systémov.

Prepravovaný vzduch je dodávaný do pracovného priestoru v zóne nie viac ako dva metre vysoká - to zodpovedá rastu človeka, a preto vám dýcha čistý vzduch. Na výstupe je inštalovaný tlmič ventilačných jednotiek tak, aby výstupný prúd nedráždil sluch s vonkajšími zvukmi.

výfuk

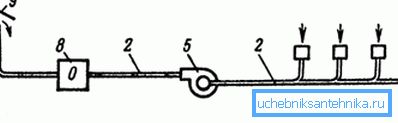

Výfukový okruh

Pri výfukovom zariadení sú potrebné dýzy s výfukovými otvormi (na obrázku sú označené číslom 7), cez ktoré je odvádzaný vzduch z miestnosti, obežné kolesá sú otáčané elektromotorom (5) a kanálmi na prepravu vzduchu (2).

Obrázok 8 na diagrame znázorňuje filtračné zariadenie na odstraňovanie prúdu plynov a prachu, ale filtre sa inštalujú len v tých prípadoch, keď koncentrácia znečistenia vo vzduchu vypúšťanom do atmosféry presahuje normy pre určitú oblasť (obytná oblasť, vidiek, hory). Samotné vypúšťacie zariadenia (9) by mali byť inštalované 1-1,5 m nad hrebeňom alebo vrcholom rampy.

Ak je aktivované odsávanie, čistý vzduch vstupuje do miestnosti cez dvere, okenné otvory alebo špeciálne vybavené otvory a cez netesné spojenia konštrukcie (rovnaké okná a dvere). V niektorých situáciách systém takejto výmeny vzduchu môže predstavovať významnú nevýhodu v usporiadaní objektu - v miestnosti môžu byť prievany, čo ovplyvňuje ľudské zdravie.

Dodávka a výfuk

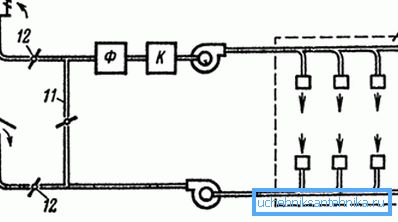

Schéma napájacích a výfukových zariadení

Najfunkčnejšie sa môže nazývať dodávka a odsávanie ventilácie, schematické diagramy, ktoré vidíte na hornom obrázku. Tu sa zbierajú dva typy zariadení, ktoré zabezpečujú rovnomernú cirkuláciu vzduchu v miestnosti bez ohľadu na vonkajšiu teplotu vzduchu.

Umiestnenie dáždnikov / štrbín na fúkanie a odsávanie sa určuje podľa výrobných potrieb konkrétnej dielne alebo verejnej budovy.

Z vonkajšej strany budovy je potrebné určiť miesto pre nasávanie vzduchu a hlavným faktorom pri výbere je smer vetra - je namontovaný na vetranej strane trysiek na vypúšťanie s minimálnou vzdialenosťou 8 m, rovnako ako mimo zdrojov znečistenia treťou stranou.

Ak je napájacie a výfukové zariadenie vybavené recirkuláciou, vzduch nasávaný výfukom (10) z miestnosti je úplne alebo čiastočne vrátený do tej istej miestnosti cez sací systém.

Recirkulačný systém je zabezpečený pripojením prítoku a odvádzaného vzduchu špeciálnym kanálom označeným na obrázku 11. Ale sekundárny tok nehrozí ľubovoľne - môže byť nastavený pomocou ventilu, ktorý je označený číslom 12.

Poznámka. Použitie odsávacieho vetrania s recirkuláciou v rôznych budovách umožňuje ušetriť na vykurovaní v zime av lete v klimatizácii.

Na recykláciu je však povolené používať sekundárny vzduch nie vždy, ale iba vtedy, keď tam nie sú žiadne škodlivé látky, v žiadnom prípade by nemali predstavovať viac ako 4. triedu nebezpečnosti a nesmú prekročiť koncentráciu 0,3 qfdc. Používanie recyklačného systému je tiež neprijateľné, ak v miestnosti vzniknú nepríjemné zápachy a navyše patogénne mikróby a vírusy, ktoré sa nedajú filtrovať.

fanúšikovia

Poznámka. Pre nútený pohyb vzduchu cez kanály s tlakovou stratou nepresahujúcou 1500 kg / m2 Používajú sa prístroje na nafukovanie vzduchu alebo ventilátory.

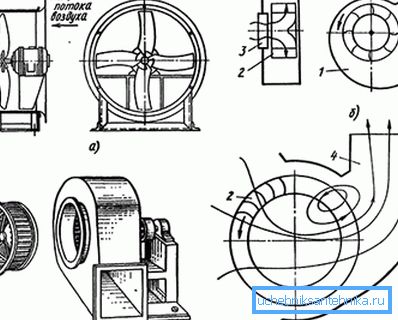

Typy ventilátorov na princípe činnosti: a) axiálne; b) odstredivé; c) nízkotlakové odstredivé; d) priemerné

Najjednoduchší je axiálny ventilátor, ktorým je obežné koleso umiestnené priamo v potrubí - vstupujúci vzduch sa pohybuje so šikmými lopatkami pozdĺž osi kanála. V domácej sfére ich môžete vidieť na kuchynských digestoroch.

Pre veľké objemy čerpania vzduchu sa axiálne konštrukcie nepoužívajú z dôvodu nízkeho výkonu - tu už môžete nájsť zložitejšie systémy s usmerňovačmi. Hliníkový profil pre ventilačné systémy tohto typu, ktorý sa používa na inštaláciu, veľmi uľahčuje celú konštrukciu, čo zasa znižuje inštaláciu zariadenia.

záver

Ak chcete vykonávať preventívnu údržbu ventilačného systému vlastnými rukami, mali by ste najskôr venovať pozornosť odporúčaniam spoločnosti, ktorá sa venovala inštalácii. Prácu môžete tiež koordinovať v súlade s pokynmi pre ventilátor, ktoré vydal výrobca.
