Prečo potrebujeme nútenú ventiláciu: princíp zariadenia

Nemožno povedať, že vo väčšine prípadov, ale napriek tomu pomerne často nútené vetranie v súkromnom dome alebo byte je extrémna nevyhnutnosť, ktorá vzniká za určitých podmienok. Veľmi často (takmer vždy) vzniká taká potreba, keď prirodzené vetranie nie je dostatočné alebo v neprítomnosti (okrem okien a vetracích otvorov).

Poďme zistiť, čo to je a ako pripojiť systém, a video v tomto článku nám pomôže.

Zariadenie a montáž krytov

Potrubia a kanály

Poznámka. Nútené vetranie je výfukový systém, ktorý dokáže nasávať vzduch z miestnosti a prepravovať ho von. V tých prípadoch, keď je vzduch čistený chemicky, to nemá nič spoločné s digestorom.

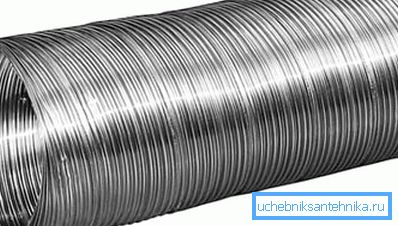

Je veľmi výhodné použiť kovové vlnité rúrky na nútené vetranie súkromného domu alebo bytu. Vždy sa dá otočiť ľubovoľným smerom a vďaka zvlnenej ploche sa dá zväčšiť alebo zmenšiť.

Takéto stavebné materiály sa však nepoužívajú ako kanály - používajú sa na očné linky, napríklad v zvlnenej kuchyni sa môže pripojiť odsávač pár s oknom tohto kanála umiestneného na stenu alebo v zriedkavých prípadoch na strop. Priemer potrubia používaného na domáce účely je spravidla 100 mm.

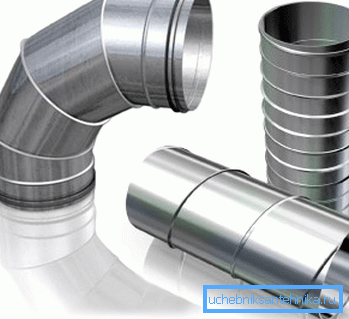

Ale nie je vôbec potrebné používať vlnité rúrky ako spoj - krátke rúrkové vzduchové kanály z kovu sú pre to vhodné, to znamená, že takýto prechod je zostavený z priamych a uhlových fragmentov. A znova sa tento materiál nepoužíva ako kanály - slúžia ako prechod cez oblasť medzi výfukovým ventilátorom a ventilačným oknom.

Ak v viacpodlažných budovách sú projektované výfukové kanály a nachádzajú sa v stenách a podkroví, v súkromnom sektore sa často celý systém musí inštalovať od začiatku. To znamená nielen kapuce, ale aj kanály správ.

Žiadny pokyn v tejto veci neposkytuje žiadne informácie, takže by ste sa mali spoľahnúť na prax, čo naznačuje, že kanalizačné potrubie s priemerom 100 mm z PVC je najvhodnejšie pre kanály. Okrem toho pomocou plastových tvaroviek pre potrubia, gumové redukcie a silikón je veľmi jednoduché kombinovať kov a PVC.

fanúšikovia

Poznámka. Všetky ventilátory možno rozdeliť podľa typu pripojenia obežného kolesa, presnejšie podľa spôsobu čerpania vzduchu. Takéto jednotky môžu byť kanálové, radiálne (špirálové) a axiálne. V životných podmienkach najčastejšie používané zariadenia axiálneho typu.

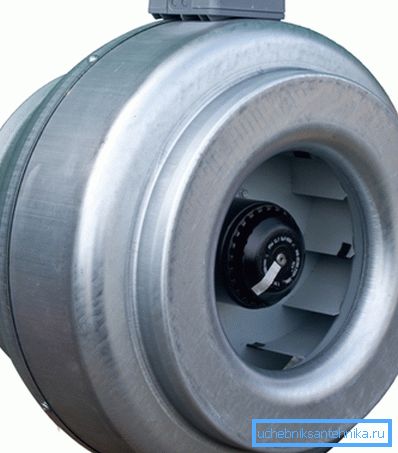

Výfukové motory typu Channel-VENT sú schopné pracovať pri teplote od -30 ° C do +50 ° C - ide o možný teplotný rozdiel medzi ulicou a miestnosťou. Takéto jednotky sú však určené výhradne na prach a potom, ak obsah nepresahuje 0,1 g / m³.

V prípadoch, keď je vzduch v miestnosti znečistený ľubovoľnými vláknitými, lepkavými alebo výbušnými látkami, používanie kanálu VENT sa neodporúča, pretože takéto látky môžu poškodiť motor.

Tabuľka parametrov Vesa Channel-VENT

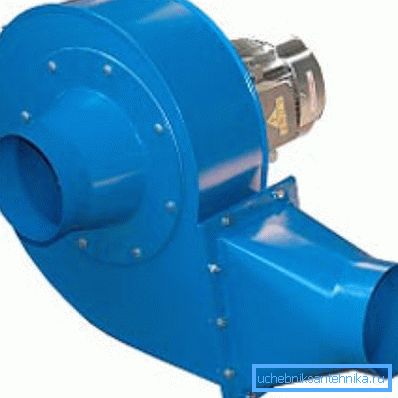

Trommelberg MSF-2 sa môže použiť na odsávanie výfukových plynov, pretože séria MSF je špeciálne navrhnutá pre miestnosti, kde sa môžu vyrábať generátory naftových a karburátorových vozidiel, autá a zváranie.

Model uvedený na fotografii vyššie má výkon 1,5 kW, s kapacitou 2550 m³/ hod. a spotreba prúdu 4,1A. Obežné koleso trojfázového motora sa otáča rýchlosťou 2800 ot / min, na vstupe má tryska prierez 145,145 mm, celkové rozmery hladiny hluku 540 x 560 x 755 mm 75 dB.

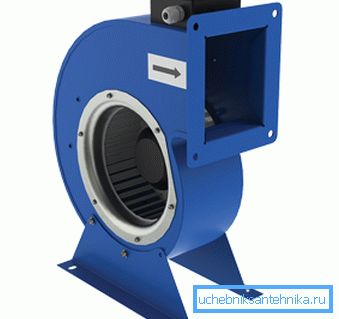

Špirálové (radiálne) ventilátory typu VENTS VTsU pracujú na toku vzduchu do miestnosti s iným účelom - najčastejšie ide o výrobné dielne a zariadenia (kované výkovky, ohňovky) a verejné budovy.

Jednotky tohto typu môžu byť namontované v interiéri i exteriéri (prípad je vyrobený z polymerizovanej ocele). Na uvedenie mechanizmu do činnosti sa používajú dvojpólový a štvorpólový jednofázový motor s vonkajším rotorom (vonkajší rotor je vyrobený z pozinkovanej ocele).

Tento model AXCBF-18 je super výkonný dizajn výfuku pre horúci vzduch s kapacitou až 20,275 m³/ hod., môže mať jednofázový aj trojfázový elektromotor. Takáto kapacita je potrebná hlavne pre výrobné dielne a verejné budovy. V každodennom živote pre byty a súkromný sektor AXCBF-18 sa nepoužíva.

Axiálne ventilátory pre výfukový systém SISTEMAIR sa používajú na domáce účely, ako sú toalety, kúpeľne, sklady a iné prístavby, ako aj pre malé verejné priestory, ako sú malé zasadacie miestnosti, kancelárie, učebne a podobne.

Výkon systému SISTEMAIR je 231 metrov³/ hodinu a ak vezmeme do úvahy, že jeho cena je dostatočne demokratická, takáto jednotka si môže dovoliť každý nájomca alebo prenajímateľ.

Poznámka. Výmena vzduchu v miestnosti je potrebná ako výfukový systém a systém nasávania. To znamená, že vákuum vzduchových motorov s čepeľami nevytvára preto, aby zabezpečili normálny odtok vzduchu, potrebujete jeho prítok.

Nuance úpravy

• Axiálne ventilátory pre odsávače pár v kúpeľniach a toaletách sú vyrobené ako nadstavba, to znamená, že samotný motor sa skrýva vo ventilačnom kryte a že gril spočíva v rovine pozdĺž jeho obvodu a blokuje otvor.
• Upevnenie sa môže vykonať buď pomocou skrutiek (na mriežke sú namontované otvory), alebo pomocou rozširujúcej sa pružiny (antény). Ale pri druhom spôsobe inštalácie medzi pracovným povrchom a plastovou mriežkou je najlepšie čerpadlo v silikónovom tesniacom tmelu, aby sa dobre pripevnil.
• Nezabudnite, že vetracie kanály sú vždy priechody pre rôzne druhy hmyzu a škodcov.. Preto sa voľná montáž prednej časti krytu môže stať bránou pre ne z dôvodu možných trhlín.
• Pri inštalácii by ste mali tiež dávať pozor, aby ste náhodou nepoškodili alebo neohýbali sieť proti komárom, ktorú musí byť mriežka dodávaná zvnútra.

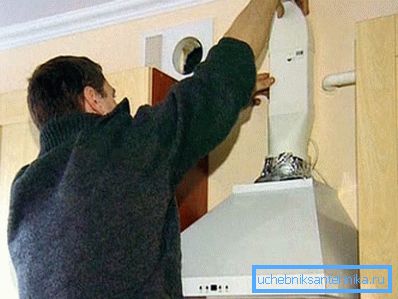

• Kuchynský digestor je namontovaný trochu inak, pretože samotná jednotka s ventilátorom je inštalovaná nad sporákom, ale zvlnené kovové potrubie alebo vzduchové potrubie ho spája s ventilačným kanálom.
• Na telese jednotky je potrubie na upevnenie potrubia, ale na strop alebo na stenu, aby sa skládalo s ventilačným potrubím, musíte nainštalovať adaptér, ktorý je pripevnený k rovine a rúrka sa otáča na vnútornej strane.
• Niektoré závesné kuchynské náhlavné súpravy poskytujú špeciálnu skriňu, kde môžete schovať skrinku spolu s komínom., ponechávajúc iba otvorenú spodnú horizontálnu rovinu pre nasávanie vzduchu.

záver

Nútené vetranie v byte alebo súkromnom dome sa zvyčajne stáva s axiálnym ventilátorom s rôznou silou. V kúpeľni a toalete je často spojená paralelne s osvetlením, to znamená, keď je vypínač zapnutý, obvod súčasne zatvára osvetlenie a ventilátor.
