Pasy ventilačného systému: účel príjmu, forma a regulačné

Čo je certifikácia ventilačných systémov? Aké sú požiadavky na vetranie podľa platných predpisov? Aký by mal byť pas ventilačného systému pre SNiP?

Pokúsme sa odpovedať na tieto otázky.

Čo je to?

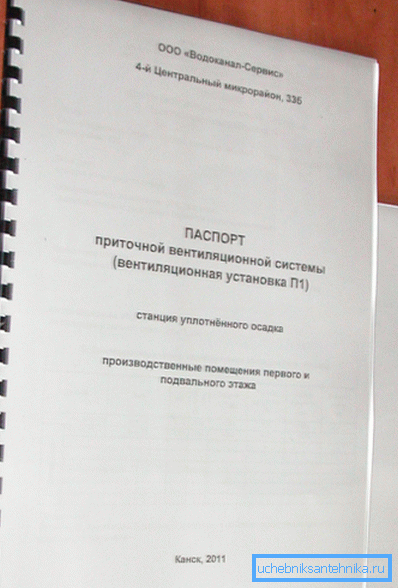

Pasy ventilačného systému sú dokladom, ktorý stanovuje zákonné právo na jeho uvedenie do prevádzky. Potvrdzuje, že celý cyklus prác - vypracovanie projektu, inštalácia zariadenia a jeho uvedenie do prevádzky - boli vykonané v úplnom súlade so súčasnou regulačnou a technickou dokumentáciou (pozri aj článok "Strešné vetranie" je jednoduchý, ale dôležitý krok v domácom zlepšovaní).

Na čo to je?

1. Na oficiálnu registráciu zakúpeného zariadenia. Dokonca aj vtedy, keď je vzduchotechnická jednotka alebo iný ventilačný prvok zakúpený v zahraničí a nemá domácu certifikáciu, ventilačný pas osvedčí jeho súlad s aktuálnymi požiadavkami.
2. Spochybnite svoju pozíciu v prípade akýchkoľvek sporov s orgánmi dohľadu. Napríklad v prípade dymu budov bude majiteľ vždy schopný preukázať, že nemohol byť spôsobený poruchami alebo nedokonalým ventilačným zariadením.

Dôležité: aj keď máte všetky certifikáty pre zariadenia, ktoré sú v súlade s národnou normou GOST, obdržíte pas ventilačnej jednotky iba na základe súboru testov.

Regulačné požiadavky

Aké požiadavky musí splniť samotný systém vetrania? Ako vyzerajú jej testy? Väčšina informácií, o ktoré máme záujem, možno nájsť v SNiP 3.05.01-85.

Požiadavky na ventilačné a klimatizačné systémy

Vzduchové kanály sú inštalované v súlade s projektom bez ohľadu na to, či dodávateľ má potrebné vybavenie na inštaláciu v požadovanej výške a pomocou zvolenej technológie. Jednoducho povedané, vysvetlenie, že ventilačný kanál sa posunul kvôli nedostatku lešenia požadovanej výšky, sa nedotkne nikoho.

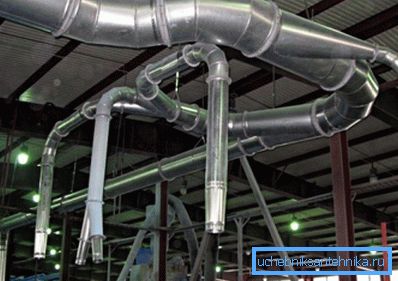

Ak vzduchový kanál prepravuje vzduch s vysokou vlhkosťou, v jeho spodnej časti by nemali byť žiadne pozdĺžne švy. Oblasti, kde môže padnúť rosa, sú položené so sklonom k ​​drenáži; sklon by mal byť rovný 1 - 1,5 cm na lineárny meter dĺžky.

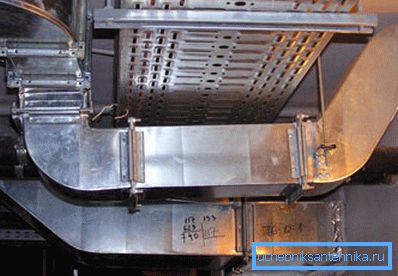

Keď príruby spájajúce časti tesnenia na prírubách môžu vyčnievať von, ale nie smerom dovnútra. Materiál tesnenia je regulovaný v závislosti od teplotných podmienok:

  Dôležité: ak sú výrobné podmienky spojené s transportom vzduchu nasýteného parami kyselín, ako tesnenie sa používa gumová alebo plastová fólia odolná voči kyselinám.

V prípade bezstenných spojov je zoznam tesniacich materiálov dohodnutý aj v závislosti od podmienok:

Všetky skrutky na prírubách musia byť utiahnuté. Matice sú umiestnené na jednej strane príruby. Pri vertikálnej orientácii príruby nie je ich poloha regulovaná; s horizontálnou orientáciou sa odporúča umiestniť matice na dne.

Pripevňovacie body potrubia (závesy alebo podpery) môžu byť umiestnené:

• S priedušným pripojením a najväčšou veľkosťou (priemerom alebo bočnou stranou) menej ako 400 mm - s maximálnym krokom 4 metre.
• S prírubou bez príruby a najväčšou veľkosťou viac ako 400 mm - v 3 metrových krokoch.
• S prírubovým pripojením a najväčšou veľkosťou 2000 mm - s rozstupom 6 metrov. V tomto prípade by sa závesy a predĺženia nemali pripevňovať priamo k prírube.
• Pri vertikálnej orientácii potrubia - v prírastkoch maximálne 4 metre.

Nuance: ak je výška podlahy menšia ako 4 metre, je vertikálny kanál v strope. Maximálna povolená odchýlka od vertikály je 2 mm na lineárny meter.

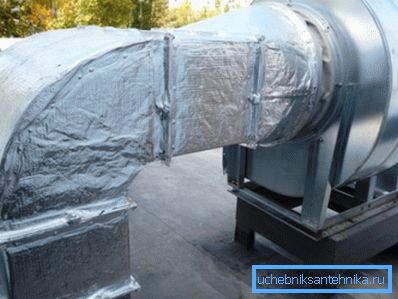

Vzduchové potrubia sú pripojené k ventilátorom s pružnými vložkami, s výnimkou prenosu vibrácií. Zvyčajne sa v tejto kvalite používajú laminátové rukávy. Vibračné vložky sú inštalované v poslednej inštalácii tesne pred testmi.

Pri montáži vertikálneho zvonovitého kanála by zásuvky mali smerovať nahor. Konope konope impregnované roztokom azbestocementu s kaseínovým lepidlom sa používajú na utesnenie zásuvky. Zvyšné dutiny sú vyplnené azbestocementovým tmelom.

Po vytvrdnutí tmelu sa kĺb prilepí látkou a nafarbia olejovou farbou. Radiálne ventilátory sú pripevnené k základom a proti vibráciám s kotvovými skrutkami. Zároveň samotné vibračné izolátory nie sú pripojené k podlahe; ale keď sú nainštalované na kovoobrábanie, je nutná fixácia.

Priestor medzi nasávacou dýzou radiálneho ventilátora a jeho obežným kolesom nesmie prekročiť 1% priemeru kolesa. Hriadeľ radiálneho ventilátora by mal byť striktne horizontálny. Vertikálna orientácia je potrebná iba pre ventilátory namontované na strechách budov.

Pri montáži ventilátorov musí byť elektromotor a obežné koleso striktne zarovnané. Pri použití ozubených prevodov sú namontované paralelné nápravy. Motorové lyžiny sú namontované vodorovne, na úrovni a dotýkajú sa základne celej roviny.

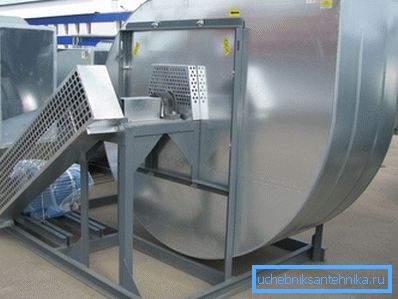

Spojky a pásy medzi elektromotorom a pracovnou časťou ventilátora sú chránené ochrannými krytmi. Chránená kovovou mriežkou s veľkosťou ôk maximálne 70x70 mm a sacia tryska ventilátora, ktorá nie je pripojená k potrubiu.

Priemyselné ohrievače vzduchu a klimatizačné zariadenia sú inštalované prísne horizontálne a namontované na gumových tesneniach; ich telesá a hlavné zostavy sú zostavené s pásom gumy o hrúbke 3 až 4 milimetre. Návod je navrhnutý tak, aby zabraňoval prenosu vibrácií na steny budov a iných zariadení.

Ventilačné ventily by sa mali otvárať a zatvárať s minimálnym úsilím, aby sa dali ľahko otáčať vlastnými rukami bez páčok a nástrojov. V uzatvorenej polohe by mali ventily ventilov pohodlne zapadnúť do dorazov.

Požiadavky na skúšky

Ako si pamätáme, certifikácia ventilačných systémov predpokladá ich testovanie.

Ako sa vykonávajú?

• Konštrukcia a stav ventilačných systémov sa kontrolujú s ohľadom na dodržiavanie pracovného ponoru a vyššie uvedených požiadaviek.
• Skontrolujte, či nie sú skryté miesta vzduchových kanálov.
• Všetky zariadenia s vlastným pohonom, tlmičmi a ventilmi sa kontrolujú pri voľnobehu.

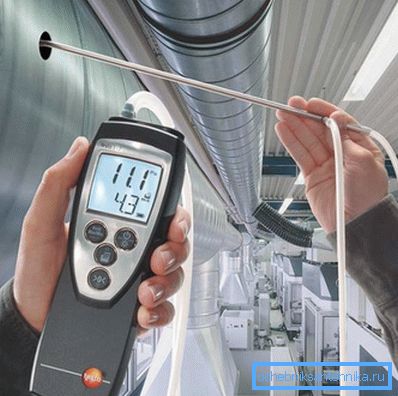

• V prípade ventilátorov sa kontroluje súlad s deklarovanými pasovými údajmi (otáčky, prietok vzduchu, generovaný tlak).

• Vyhodnocuje sa účinnosť výmeny vzduchu ako celku a jeho súlad s projektom. Certifikácia ventilácie okrem iného vyžaduje overenie prirodzenej cirkulácie vzduchu.

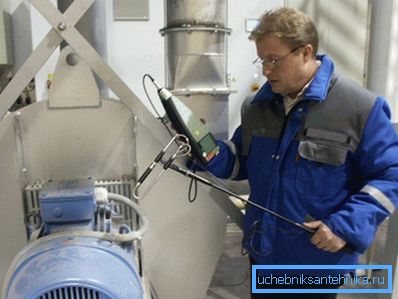

• Hladina hluku sa meria v niekoľkých konštrukčných bodoch miestnosti.

Maximálna odchýlka od konštrukčného prietoku vzduchu, ktorá nezasahuje do získania pasu pre ventilačný systém, môže byť + 10% za predpokladu, že tok vzduchu do priestorov je dostatočný.

tvar

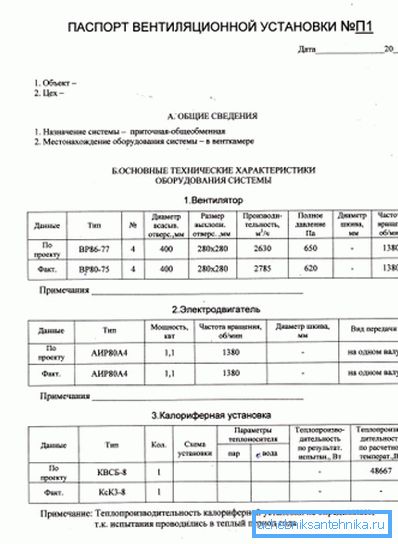

Aké údaje by mali obsahovať pas do ventilačného systému? Odpoveď možno nájsť v dodatku 2 k tomu istému SNiP 3.05.01-85.

Všeobecné informácie

• Objekt a jeho umiestnenie.
• Účel vetracieho systému a umiestnenie zariadenia.

Charakteristika zariadenia

Pre fanúšikov sú uvedené:

1. Typu.
2. Priemer obežného kolesa.
3. Tok vzduchu.
4. Celkový tlak
5. Frekvencia otáčania
6. Pre zariadenia s remeňovým pohonom - priemer kladky.

Pre elektromotory:

1. Typu.
2. Power.
3. Frekvencia otáčania
4. Typ prenosu.
5. Priemer kladky (ak je k dispozícii).

Pre vykurovacie a klimatizačné zariadenia:

1. Typu.
2. Obeh chladiacej kvapaliny a vzduchu.
3. Typ chladiva.
4. Výsledky skúšok výmenníkov tepla pre pracovný tlak.

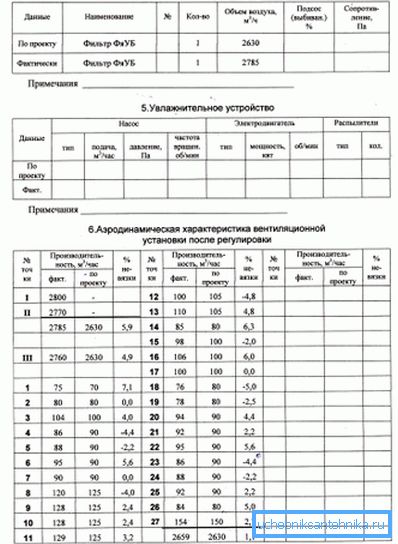

Pre filtre:

1. Tok vzduchu.
2. Percento zachytenia.
3. Odolnosť voči prúdeniu vzduchu.

Pre zvlhčovače:

1. Typu.
2. Tok vzduchu.
3. Tlak pred postrekovačom.
4. Frekvencia otáčania motora a postreku obežného kolesa.
5. Jeho typ a výkon.

Okrem toho: rozmery potrubných profilov, skutočná spotreba vzduchu a jeho súlad s projektom sú uvedené v pasu.

Náklady na certifikáciu ventilačných systémov začína od 3-4 tisíc rubľov a zo zrejmých dôvodov silne závisí na zložitosti systému. Niektoré organizácie dávajú prednosť hodnoteniu ich práce v oblasti vetranej miestnosti. V tomto prípade sa cena pohybuje od 50 do 100 rubľov za meter štvorcový.

záver

Dúfame, že sme dokázali odpovedať na všetky otázky, ktoré sa nahromadili v čítačke (prečítajte si aj článok Ventilačný ventil - názory a funkcie).

Ako vždy, určité množstvo ďalších tematických informácií nájdete vo videu v tomto článku. Veľa šťastia!
