Ovládacia skriňa pre ventiláciu: funkčnosť, klasifikácia,
Čo je skriňa na ovládanie ventilačného systému? Aké sú označenia klasifikované skrine? Čo sú to? Zoznámime sa so základnými prvkami a so špecifickými produktmi, ktoré sa nachádzajú na modernom ruskom trhu.
Čo je to?
definícia
V priemyselných podmienkach a zriedkavejšie v obytných a kancelárskych budovách sa namiesto prirodzeného vetrania, na ktorom sme zvyknutí v domácnosti sovietskeho prirodzeného vetrania, používa povinné.
Jeho funkcie nie sú často obmedzené na výmenu vzduchu s ulicou:
- Nasávaný vzduch je filtrovaný, zbavený prachu, zápachu a potenciálne škodlivých látok.
- Jeho teplota stúpa alebo naopak klesá v závislosti od sezóny.
- Suchý zimný vzduch môže byť zvlhčený a príliš vlhké leto, naopak, môže vyschnúť.

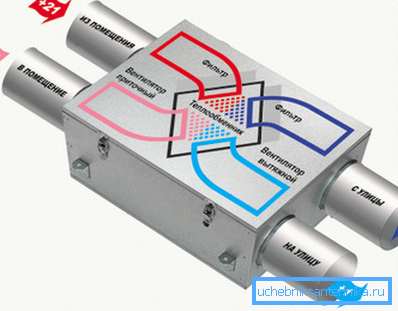

Dôležité: moderné ventilačné systémy často zahŕňajú tepelné rekuperátory, čo umožňuje výrazné úspory vykurovania a klimatizácie.

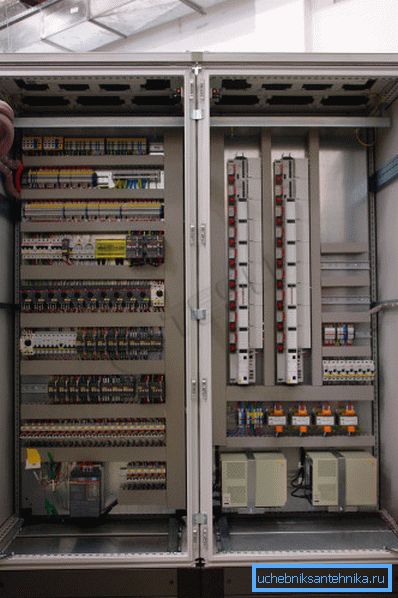

Je zrejmé, že takýto komplexný systém musí byť riadený a kontrolovaný. Je logické sústrediť všetky ovládacie zariadenia v jednom bode. To, čo nás v skutočnosti prináša k myšlienke kontrolnej skrinky.
funkčnosť

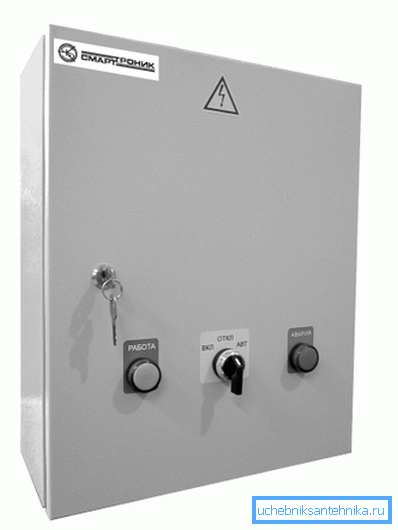

Moderná ventilácia automatizácie skrinky môže vykonávať nasledujúce funkcie:
- Ovládanie pohonov (ventilátory, klimatizačné systémy, ventily atď.) Pomocou ľubovoľného algoritmu.
- Regulácia teploty prívodného vzduchu.
- Reguluje teplotu vzduchu v miestnosti s obmedzením rozsahu teploty prívodného vzduchu. Tým sa zabráni výskytu studených prievanov alebo zón s prehriatým vzduchom.
- Indikácia prevádzkových režimov každého uzla systému.
- Indikácia stavu hlavných mechanizmov (poruchy hardvéru a softvéru, stupeň opotrebenia).
- Indikácia teplôt pri ľubovoľnom počte zabudovaných a vzdialených snímačov teploty.
- Indikácia prašnosti vzduchových filtrov.
- Ochrana pred zamrznutím výmenníkov tepla (predovšetkým použitím vody ako nosiča tepla).
- Ochrana pred zamrznutím ľadu, znižuje účinnosť chladenia.

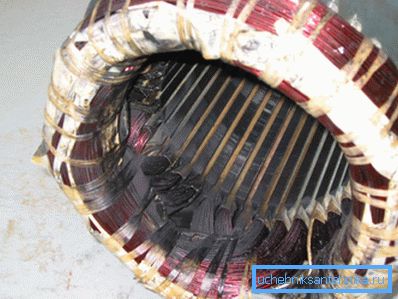

- Ochrana pred prehriatím vinutí elektromotorov.
- Ochrana pred prehriatím ohrievačov vzduchu pri meraní cirkulácie vzduchu.

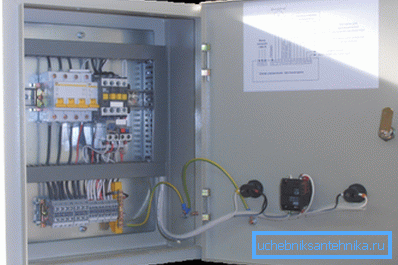

Hlavná jednotka skrine - regulátor - neumožňuje len automatizáciu procesov riadenia vetrania v rámci vlastného programu. Použitie pamäte ROM namiesto jednorazového čipu a dostupnosť štandardných portov pre pripojenie k počítaču vám umožňuje upraviť firmvér regulátora, preprogramovať ho, vytvoriť neštandardné konfigurácie a nastaviť ľubovoľné reakcie na zmeny v čítaní snímača.
klasifikácia
Aké sú príznaky rozvádzačov?
- V smere pohybu vzduchu.
Môžu riadiť:
- Odvzdušňovanie.
- Nútené vetranie.
- Napokon, prívod a odvzdušnenie ovládacej skrinky dokáže plne ovládať celú výmenu vzduchu v budove.
- Do cieľa. Všeobecný výmenný a protipožiarny ventilačný systém, obidva systémy alebo ich samostatné prvky je možné ovládať.
- Podľa materiálu prípadu. Môže to byť plast alebo kov. V prvom prípade sú ovládacie prvky spravidla skryté pod krytom skrinky, v druhom prípade sú umiestnené na nej.
montážne
Je nepravdepodobné, že čitateľ bude schopný inštalovať takéto zložité vybavenie vlastnými rukami, preto sa obmedzujeme na minimálne odporúčania pre inštaláciu.
- Inštalatér potrebuje povolenie na prácu s elektrickým zariadením a znalosť prístrojového a automatizačného zariadenia (prístrojové vybavenie a automatizácia).
- Skriňa je umiestnená na vertikálnej stene z nehorľavého materiálu s výškou najmenej jedného metra. Pokyn, ako je ľahké uhádnuť, súvisí s protipožiarnou bezpečnosťou. Prúd v napájacích obvodoch môže dosiahnuť pôsobivé hodnoty, ktoré za určitých podmienok môžu viesť k silnému ohrevu drôtov a svoriek.
Dovoľte nám objasniť: za predpokladu, že na každý štvorcový milimetr medeného vodičového prierezu nie je viac ako 10 ampérov a svorky sú vybavené spoľahlivým kontaktom a neprítomnosťou galvanických párov (ako je meď a hliník), táto situácia nevznikne.
vzorky
MASTERBOX ERR
Pred nami je produkt vyrobený moskovskou spoločnosťou Electrotest.
Aké sú vlastnosti zariadenia?
- Podpora pre elektrické ohrievače vzduchu, vodné a freónové výmenníky tepla.
- Podporujte všetky druhy rekuperátorov.
- Ochrana motorov ventilátorov pred prehriatím a preťažením.
- Diaľkové ovládanie.
- Moduly Bluetooth a Wi-Fi, ktoré vám umožňujú ovládať vetranie zo svojho smartphonu.
- Kompaktné rozmery. Veľkosť skrinky je len 325x335x170 mm.
Ovládacia skriňa ventilátora
Výrobok s lakonickým názvom ShUV vyrába niekoľko ruských spoločností (napríklad OAO Rubezh, ktorý má zastúpenie v niekoľkých mestách Ruska a blízkeho zahraničia). Funkčnosť zariadenia je úplným opačným oproti predchádzajúcemu: je obmedzená na ovládanie napájacieho alebo výfukového ventilátora požiarnej ventilácie.
Okrem priameho štartu a zastavenia elektromotora ovláda zariadenie:
- Prítomnosť všetkých troch fáz pri vchode.
- Spoľahlivosť vlastných napájacích a riadiacich obvodov.
- Kontakt s senzormi a ich zdravím.
Uvádzame hlavné charakteristiky zariadení schopných ovládať ventilátor s výkonom do 45 kW.
parameter | hodnota |
Napájanie | 400 V |
Tolerancie od menovitého napätia | +40 V, -60 V |
Stupeň ochrany bývania | IP31 |
rozmery | 260x400x500 mm |
závažia | 20 kg |
Cena ShUV závisí od maximálneho výkonu ventilátora, ktorý ovláda:
- 5,5 kW - 15,400 rubľov.
- 11 kW - 19.300 rubľov.
- 18,5 KW - 21080 rubľov.
záver
Predpokladáme, že sa zoznámil s novým typom ventilačného zariadenia (pozri tiež článok Odvzdušnenie dymu: hlavné charakteristiky a vlastnosti zariadenia).
Ako vždy, video v tomto článku ponúkne určité množstvo ďalších tematických informácií. Veľa šťastia!
