Navrhovanie vetrania: ako vybrať zariadenie a vypočítať

Pohodlná mikroklima v dome alebo v byte závisí vo veľkej miere od správneho fungovania systému čerstvého prítoku a odstránenia znečisteného vzduchu. Účinnosť jeho práce priamo súvisí s kvalitou návrhu vetrania a klimatizácie priestorov.

Podrobné informácie o tomto probléme sa venujú nižšie uvedenému materiálu.

Odrody ventilačných systémov

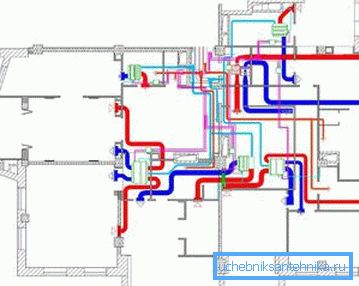

Vzhľadom na vysoké náklady na projektovanie vetrania a klimatizácie mnohí remeselníci odmietajú služby špecializovaných architektonických kancelárií a inžinierskych firiem a pripravujú potrebnú dokumentáciu vlastnými rukami.

Tento proces je dosť namáhavý a vyžaduje prítomnosť určitých teoretických poznatkov.

Okrem toho nezabudnite zohľadniť nasledujúce faktory:

• podlahová plocha;
• ich funkčný účel;
• geografické umiestnenie a klimatické vlastnosti;
• spôsob prevádzky zariadenia.

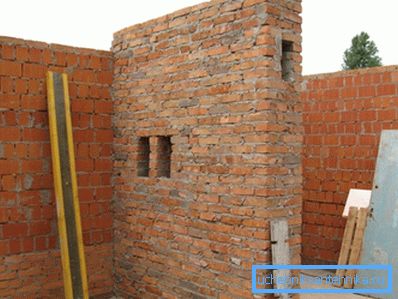

Okrem toho v systémoch dodávania vzduchu v súkromnej chate je potrebné predpokladať inštaláciu filtračných zariadení, ako aj ventilačných šácht, ktoré môžu byť súčasťou stavebnej konštrukcie.

Ak hovoríme o návrhu vetrania pre:

• priemyselné budovy (workshop, workshop);
• body verejného stravovania (reštaurácia, jedáleň);
• obchodné priestory (sklady, nákupné komplexy) -

- Tu okrem efektívnosti musíte brať do úvahy mnoho ďalších požiadaviek - požiar, sanitárne, technologické a tak ďalej. V tomto prípade sa dôrazne odporúča najať špecialistu.

Podľa SNiP 2.04.05-91 existuje niekoľko druhov systémov na poskytovanie miest s čistým vzduchom:

• s prirodzenou leteckou silou;
• s nútenou organizáciou pohybu toku vzduchu;
• kombinované schémy.

Venujte pozornosť! Pri konštrukcii je okrem technických parametrov potrebné zohľadniť ekonomickú zložku, teda aké budú náklady na prevádzku ventilačného systému. Ak prirodzené vetranie nevyvoláva náklady, potom ventilátory, ohrievače a rekuperátory, ktoré sú súčasťou mechanického systému, spotrebujú elektrickú energiu, čo zvyšuje účty za služby.

Návrh prirodzeného vetrania

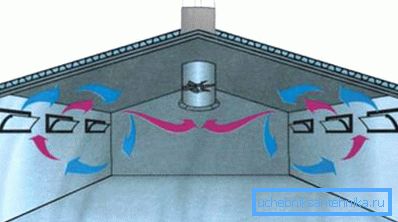

Tento spôsob poskytovania miestností s čistým vzduchom sa používa od nepamäti a je dnes populárny. V tomto prípade je pohyb vzduchu organizovaný kvôli rozdielu teploty a tlaku mimo domu (bytu) a vnútri priestorov.

Vzduch znečistený ľudskými odpadmi je vyťahovaný cez výstupné kanály a nasávaný prechodom cez okná, vetracie otvory, trhliny a póry v stenách.

Účinnosť takejto ventilácie je ovplyvnená:

• smer vetra;
• teplota okolia;
• atmosferický tlak.

Avšak, ak skôr komín zohral úlohu výfuku a dostatočné množstvo vzduchu prešlo cez medzery medzi guľatiny, potom moderné stavebné technológie zabezpečujú takmer úplnú tesnosť interiéru. Preto je potrebné navrhnúť a inštalovať prídavné prívody vzduchu a výfuku. Len potom bude prirodzené vetranie efektívne fungovať.

Výhody a nevýhody

Predtým, než sa bližšie pozrieme na návrh vetrania s prirodzeným ponorom, znova sa zaoberať jeho klady a zápory.

Vlastnosti návrhu zásobovacích kanálov

Návrh a výpočet vetrania musí začínať so vstupným systémom. Aby sa vzduch mohol nahradiť najefektívnejšie, je potrebné zabezpečiť prichádzajúci pohyb vzduchu rýchlosťou 0,2 metra za sekundu. Na tento účel sa používajú špeciálne vstupné ventily.

Venujte pozornosť! Mnoho nováčikov majstrov zanedbáva inštaláciu tohto zariadenia, spoliehať sa na skutočnosť, že jeho úloha bude úspešne splnená oknami a vetracie otvory. Tento prístup je zásadne nesprávny. Po prvé, tepelné straty sa zvyšujú takmer, za druhé, zvuková izolácia je narušená a po tretie, veľké množstvo prachu z ulice sa dostane do miestnosti.

Pri navrhovaní potrubia na prívod vzduchu by ste mali mať na pamäti, že existujú dva typy ventilov:

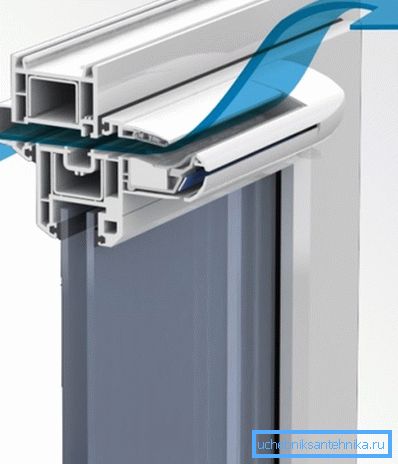

1. okno. Sú postavené priamo do okenného rámu (v ňom musí byť urobený otvor). Umožňujú dostatočné množstvo vonkajšieho vzduchu, čím znižujú rýchlosť prichádzajúceho prúdu. Ak je teplota príliš nízka mimo okna, môžu byť zatvorené chlopňami.
2. stena. Montovaná v stene medzi parapetom a radiátorom. Konštrukcia zabezpečuje prítomnosť filtra a tlmiča. Okrem toho sa prívod prúdu vzduchu zahreje. Vzduchové potrubie môže byť vybavené automatickou klapkou, ktorá reguluje intenzitu nasávania vzduchu v závislosti od vonkajších podmienok (teplota a vlhkosť).

Nuance usporiadania výfukových kanálov

Pokyny na návrh prirodzeného vetrania, okrem vstupných kanálov, vyžadujú prítomnosť výfukových kanálov.

Pri samotnom vývoji projektu by sa mali brať do úvahy tieto prvky:

• výstupné otvory musia byť umiestnené v hygienickej miestnosti av kuchyni, pretože tam je miesto, kde je vzduch najviac znečistený a navlhčený;
• koniec komína v chate musí stúpať nad strechou do výšky väčšej ako 0,7 metra, v opačnom prípade by diferenciálny tlak nebol postačujúci na prejav trakcie;
• horný rez výfukovým kanálom by mal byť chránený dáždnikom, ktorý zabraňuje prieniku zrážok a cudzích predmetov;
• Je lepšie vytvoriť vetracie potrubie z nehrdzavejúcich rúr, a nie cihly, pretože ich hladký vnútorný povrch prispieva k vzhľadu dobrých váh a nevytvára odpor voči prúdeniu vzduchu.

Navrhovanie kombinovanej ventilácie

Napriek skutočnosti, že prirodzený systém prítoku a odstránenie vzduchu je nákladovo efektívnejší, odporúča sa zvoliť projekt kombinovanej ventilácie.

V tomto prípade je štandardný obvod na elektrických zariadeniach na správnych miestach zosilnený, čo zvyšuje rýchlosť prúdenia vzduchu.

Prúd v tomto prípade je tiež usporiadaný pomocou subwindow alebo okenných ventilov, a výfukové potrubie je vybavené ventilátorom.

Tu je niekoľko spôsobov, ako môžete organizovať efektívny systém kombinovanej ventilácie:

1. V malom byte alebo vidieckom dome stačí nainštalovať ventilátory na každú ventilačnú zásuvku. Okrem toho je potrebný elektrický odsávač umiestnený nad kachľovou pecou. Ventilátory môžu byť pripojené k tej istej elektrickej linke spolu so svetlom a súčasne zapnuté. Môžete tiež nainštalovať snímače pohybu. Veľkým mínusom takéhoto riešenia je nedostatok prirodzenej výmeny vzduchu, to znamená, že odsávač bude fungovať len vtedy, keď je zariadenie zapnuté.
2. Ventilátor je inštalovaný do spoločného vzduchového potrubia, kde sú dodávané vzduchové kanály vedúce z kuchyne a sanitárneho bloku. Najčastejšie v tomto prípade je celý systém namontovaný v podkroví a vetracie mriežky - na strope. Je dôležité starostlivo vypočítať prierez potrubia a výkon inštalovaných ventilátorov. Všetky potrebné parametre sú uvedené v sprievodnej dokumentácii k zariadeniu.

V niektorých prípadoch je možné inštalovať ventilátory na vstupných kanáloch. Odlišujú sa od výfuku tým, že môžu ohriať chladný vzduch prichádzajúci z ulice. Vďaka tomuto zariadeniu sa vytvára zvýšený tlak v miestnostiach, ktoré "vytláčajú" znečistený vzduch do kanálov na odvod vzduchu.

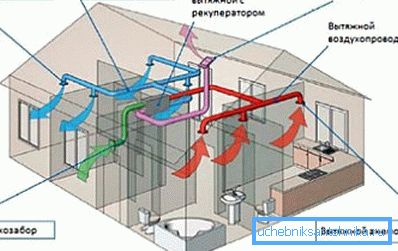

Návrh mechanického vetrania

Ak je plocha vášho domova väčšia ako 300 metrov štvorcových. metrov, odporúča sa zamyslieť nad návrhom a inštaláciou integrovaného automatického ventilačného systému. Je to najefektívnejšie, ale len jeho špecialisti by sa mali venovať vývoju a inštalácii.

Je potrebné zohľadniť mnohé funkcie:

• počet a veľkosť kanálov, schéma ich distribúcie v dome, umiestnenie vstupných a výstupných otvorov;
• moc použitých ventilátorov;
• potrebu inštalovať filtre, rekuperátory, stabilizátory vlhkosti atď.

Najčastejšie sa návrh takéhoto systému realizuje spolu s prípravou výkresov samotnej obytnej budovy.

Hlavnou výhodou systému automatického napájania a odsávania je úplná automatická prevádzka. Špeciálna elektronika samostatne reguluje rýchlosť, objem a teplotu prúdu vzduchu na základe údajov získaných z externých snímačov.

Ďalším plusom je prítomnosť rekuperátora. Tento prístroj ohrieva vstupný prúd vzduchu na úkor odchádzajúceho vzduchu (bez toho, aby sa mohol miešať), čo môže významne znížiť náklady na vykurovanie priestoru v chladnej sezóne. Je tiež možné inštalovať jednotnú klimatizačnú jednotku, ktorá vytvára komfortnú mikroklíma vo všetkých miestnostiach bez použitia samostatných rozdeľovacích systémov.

Základná ventilácia

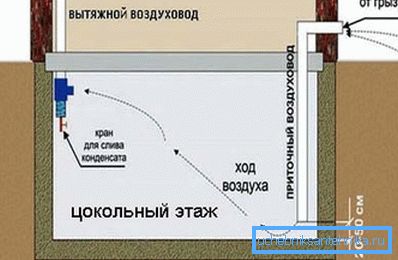

Ak sami navrhujete systém ventilácie chaty, nezabudnite na suteréne a suteréne.

Na tejto úrovni je spravidla mnoho pomocných priestorov:

• dielne
• sauny,
• práčovňa
• sklady,
• bazény a pod.

Všetky vyžadujú efektívne vetranie, inak zvýšená vlhkosť vedie k vzniku plesní a húb na stenách, čo nepriaznivo ovplyvní mikroklímu nielen suterénu, ale aj celého obytného domu ako celku.

záver

Po prečítaní uvedených informácií získate predstavu o nuansách navrhovania a inštalácie rôznych typov ventilačných systémov.

Video v tomto článku je tiež venované, ako sa naučiť, ako navrhnúť vetranie svojho vlastného bytu alebo vidieckej chatky.
