Návrh vykurovania a vetrania - ekonomické vykurovanie a

12-03-2018
Ventilácia

Mikroklima v každej miestnosti je určitým optimálnym súborom parametrov, v ktorých človek cíti pohodlne a môže pracovať produktívne. To je ovplyvnené najmä takými parametrami: vlhkosťou, teplotou vzduchu, zložením vzduchu. A plnenie hlavnej časti úlohy udržania stability mikroklimatu spočíva na ventilačných a vykurovacích systémoch, preto by sa mala venovať osobitná pozornosť návrhu riešenia.

Ventilačný a vykurovací okruh domu

Má zmysel kombinovať vykurovacie a ventilačné systémy?

Väčšina ľudí v našej krajine je zvyknutá na tradičné ohrev vody a otázka kombinácie vetrania a vykurovania sa ani neberie vážne, ale márne. V konečnom dôsledku návrh ventilačného systému a vykurovania ako celku umožní maximálne využitie schopností vzduchových kanálov, v chladnej sezóne nebudú v kľude.

Okrem toho systém na vykurovanie vzduchu má niekoľko výhod oproti tradičnému, kde sa voda používa ako nosič tepla.

Použitie vzduchu ako chladiacej kvapaliny umožňuje:

  • predĺžiť životnosť systému (životnosť vykurovacieho systému dosiahne 40 rokov);
  • skrátiť čas zahrievania miestnosti;

Venujte pozornosť! V prípade vodného systému musíte počkať, kým vykurovacie teleso vydáva dostatok tepla, to trvá niekoľko hodín. Vzduchový systém dodáva miestnosť predhriatým vzduchom, stačí počkať, kým sa zmieša so studeným vzduchom. Bude to trvať len 20-30 minút.

Porovnanie typov vykurovacích systémov

Všeobecné ustanovenia o konštrukcii ventilačných a klimatizačných systémov

Bez ohľadu na dizajn vykurovania, vetrania a klimatizácie malého sídla alebo výškové budovy by výsledkom vykonanej práce mali byť 2 dokumenty:

  • textová časť - v vysvetľujúcej poznámke projektant označuje všeobecné technické riešenia prijaté v projekte. Najmä výpočet odôvodňuje prijatú časť vzduchových potrubí, výkon klimatizačného systému a vykurovacích systémov. Ak bude systém inštalovaný v priemyselnom podniku, je potrebné uviesť spôsoby ochrany vzduchových potrubí od agresívnych médií;
  • grafické čiastkové výkresy by mali obsahovať schému vykurovacej, klimatizačnej a ventilačnej siete. V prípade kombinácie vetrania a vykurovania vzduchu je práca mierne zjednodušená.
Vetranie dlažby

Pokiaľ ide o výkresy, treba poznamenať, že by mali byť vykonávané v striktnom súlade s GOST 21.602-79, jednoduchý náčrt ručne na grafovom papieri je neprijateľný.

Venujte pozornosť! Ak navrhujete vetranie a vykurovanie malého domu s vlastnými rukami, potom samozrejme môžete urobiť bez GOST, hlavnou vecou je, že všetci zamestnanci pochopia. V iných prípadoch je prísne dodržiavanie normy povinné.

Pravidlá pre kreslenie výkresov

Výkres musí obsahovať nielen schematické znázornenie samotného projektovaného systému, ale aj plán domu, inak nebude možné posúdiť, či je napríklad potrubie správne položené.

Pokiaľ ide o návrh systémov pre viacpodlažné budovy, je všeobecne potrebné:

  • čerpať z listu A1 plán pôdorysu budovy;
  • na číslovanie priestorov, pričom číslovanie sa vykonáva v súlade s požiadavkami GOST 21.602-2003, ktorá bola prijatá namiesto sovietskeho regulačného dokumentu GOST 21.602-79. Pokiaľ ide o číslovanie priestorov, číslo by sa malo umiestniť do kruhu, pričom číslovanie sa vykonáva od ľavej časti výkresu, pričom prvé číslo sa používa na označenie počtu podlaží a všetky ostatné sú v skutočnosti počet priestorov;
  • potom je na tom istom pláne nevyhnutné rozlíšiť obvodové konštrukcie bez zbytočného odkladu, to je základ pre následný výpočet tepelných strát;
  • ak sa použije ohrev vody, potom sa vyberie miesto na nájdenie uzla, na každom poschodí sa ukáže rozloženie potrubia a uvádzajú sa polohy chladiča;

Venujte pozornosť! GOST na pracovných výkresoch vykurovania a vetrania poskytuje jasný zoznam prípustných symbolov. Tvorivosť v tejto veci je neprijateľná a príklady niektorých notácií budú uvedené nižšie.

  • to isté platí pre zobrazenie na listoch vzduchových potrubí a klimatizačných systémov.

Prijaté konvencie na výkresoch

Všeobecne platí, že návrh ventilačného systému začína skutočnosťou, že podlahy označujú svoju konštrukčnú polohu. Potom je potrebné dať rezy vo všetkých miestnostiach, kde je zabezpečené vetranie.

Na týchto rezoch je potrebné ukázať konštrukčnú polohu vetracích mriežok (je vyznačená výška ich umiestnenia a rozmery), okrem toho je potrebné zobraziť:

  • vetracie kanály a baňa (zobrazené bodkovanými čiarami);
  • vyznačte ústie ventilačného hriadeľa a stred okna;
  • Zhotovené rezy a pôdorysy budovy slúžia ako základ pre kreslenie axonometrickej projekcie ventilačného systému.

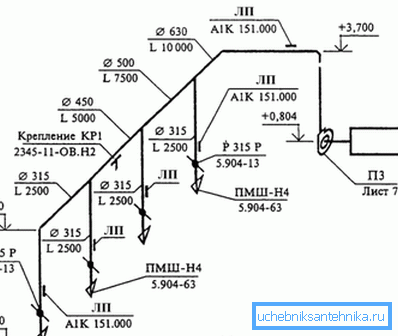

Axonometrický premietanie vetrania na podlahu

Venujte pozornosť! Rovnaký pokyn sa vzťahuje aj na dizajn systémov vykurovania vzduchu spolu s ventilačným systémom priestorov.

Pri vytváraní výkresov platia nasledujúce pravidlá:

  • každý prvok vetracieho a vykurovacieho systému musí byť označený a pripevnený na jeho sériové číslo (v rámci tej istej značky). Napríklad sací systém s prirodzenou cirkuláciou je označený ako PE, s núteným - P, vzduchová clona na výkrese je označená písmenom U a vykurovacie jednotky môžu byť označené písmenom A.
Technologická schéma ventilačného systému

Konštrukčné výkresy GOST vykurovanie a vetranie nie sú obmedzené len na jeden dokument z roku 2003.

Označenie niektorých prvkov ventilačných a vykurovacích systémov je uvedené v samostatných normách:

  • pri označovaní potrubí a tvaroviek na liste by sa mali dodržiavať odporúčania GOST 21.206-93;
  • GOST 21.205-93 by sa mal použiť, ak je potrebné na výkrese zobraziť taký prvok, ako je izolácia potrubia, odpisová vložka, podpora a ďalšie špecifické prvky. Rovnaká norma sa používa na označenie smeru toku vzduchu, nádrží, tvaroviek potrubí atď .;
Príklady legendy
  • GOST 21.112-93 venované symbolom zdvíhacieho a dopravného zariadenia.

Venujte pozornosť! Pri zobrazovaní symbolov tohto typu na výkrese sa musí brať do úvahy mierka.

Všeobecná príručka projektovania

Vetranie v kombinácii s vykurovacím systémom funguje podľa nasledujúceho princípu:

  • teplý vzduch sa dodáva cez napájacie potrubie do miestností domu;
  • cez výfukové potrubie sa odoberá vzduch z priestorov, čerstvý vzduch sa zmieša z ulice a vzduchová zmes sa napája späť do vykurovacej jednotky;
  • po opakovaní tohto procesu.

Venujte pozornosť! Takéto systémy sú nevyhnutne vybavené filtračným systémom, často existuje funkcia dodatočnej vlhkosti. Obehový vzduch potrebuje ďalšie čistenie, pretože nie je úplne nahradený čerstvým.

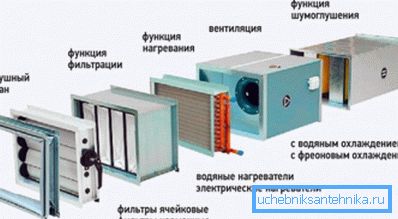

Filter je povinným prvkom každého ventilačného systému.

V súkromnej konštrukcii v každom prípade, návrh vykurovania, vetranie a klimatizácia individuálne, ale môžete formulovať niekoľko univerzálnych pravidiel:

  • Kanál prívodného vzduchu je vhodne umiestnený medzi podlahami. Zvlášť táto možnosť je vhodná pre technológiu konštrukcie rámov, potrubia nebudú zaberať jeden centimeter voľného priestoru miestnosti. S týmto umiestnením na 2. poschodí tečie teplý vzduch z úrovne podlahy a na 1. - od stropu;

Venujte pozornosť! Treba mať na pamäti, že z mriežkových mriežok prúdi teplý vzduch, preto je nežiaduce umiestniť ich priamo nad pohovku, kreslo atď. Súčasne je nežiaduce umiestniť ich na záclony - je nepravdepodobné, že by niekto rád pozrel na neustále plávajúce záclony.

  • ak je železobetónové podlahy, je lepšie umiestniť vzduchové kanály v rohoch stien. Potom sa dá ľahko zamaskovať pomocou viacúrovňového stropu.
3D model potrubia zásobujúceho teplý vzduch

Niektoré funkcie súvisia s umiestnením spiatočky.

Preto správna konštrukcia vykurovacích a vetracích systémov vyžaduje, aby:

  • vzduch sa dostal do výfukového potrubia v dolnom poschodí - na úrovni podlahy. Faktom je, že tu teplý vzduch vstupuje do miestnosti zhora, preto jeho plot blízko podlahy prispieva k rovnomernejšiemu vykurovaniu miestnosti;
Vzduchové potrubie na chladenie prívodu vzduchu
  • na 2. a nasledujúcom poschodí by sa mal plot umiestniť v blízkosti stropu - teplý vzduch stúpa a zhromažďuje sa v tejto zóne, na ktorej nezáleží osoba;
  • na tomto potrubí je rozumné umiestniť tlmič na reguláciu prietoku vzduchu, v zime to pomôže ušetriť na účtoch za elektrinu;
  • Zvláštnu pozornosť treba venovať zvukovej izolácii vzduchových potrubí v oblastiach susediacich s vykurovacím zariadením. V týchto oblastiach môže byť rozumné používať flexibilné vzduchové kanály alebo použiť vonkajšiu izoláciu proti hluku;
  • v lete, vykurovanie nefunguje, takže odsávacie vetranie musí mať výstup na strechu, v teplej sezóne bude odstránený znečistený vzduch;
  • miešanie čerstvého vzduchu z ulice môže byť vykonané cez stenové ventily.
Takto vyzerá systém.

Samostatne je potrebné uviesť zdroj tepla. Samozrejme, môžete použiť inštaláciu, prácu na elektrickej energii, ale takéto systémy sa ťažko môžu nazývať ekonomickými, a pre vidiek závislosť od elektrickej energie nie je najlepšou voľbou.

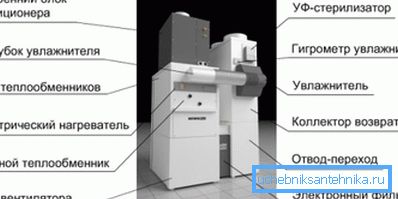

Na fotografii - ventilačnej jednotky

Preto sa často používajú inštalácie, v ktorých je vykurovací článok pripojený k bežnému vykurovaciemu kotlu (nezáleží na kotle na elektrické alebo na pevné palivo). Náklady na prevádzku takýchto systémov sú o 20-30% nižšie v porovnaní s konvenčným ohrevom vody.

Venujte pozornosť! Okrem toho môže byť kotol súčasne použitý na dodávku teplej vody a napríklad na "teplé podlahy".

Kotol na vodu sa používa nielen na vykurovanie domácností

Jednoduchý výpočet systému na vykurovanie vzduchu kombinovaný s vetraním čerstvého vzduchu

Tu, samozrejme, veľa závisí od spôsobu organizácie cirkulácie vzduchu. Ak sa napríklad použije iba čiastočná recyklácia, ušetrí by to trochu na elektrickej energii, pretože ohrievač nemusí vyťažiť energiu pri ohrievaní vzduchu pri teplote, ktorá je rovnaká ako teplota vonku.

Na druhej strane možnosť čiastočného recyklovania nie je vždy prijateľná čisto z hygienického hľadiska, pretože časť znečisteného vzduchu bude stále v miestnosti. No nulová recyklácia, najmä v chladnej sezóne, bude stáť majiteľov veľa, ale vzduch bude zaručený čistý.

Výpočet vykurovania v kombinácii s ventiláciou sa vykonáva za predpokladu, že teplota miestnosti sa musí udržiavať. Prúd by nemal trpieť, to znamená, že frekvencia výmeny vzduchu v miestnosti by mala byť tiež konštantná hodnota.

Prietok vzduchu by mal byť približne rovnaký ako výfuk

Ako vzorka sa uvádza veľmi zjednodušená verzia výpočtu, ale je vhodná napríklad pre súkromnú výstavbu.

Celý výpočet je možné rozdeliť na 3 jednoduché kroky:

  1. Je potrebné určiť tepelné straty v miestnosti. Pre zjednodušenie výpočtu je vhodné použiť online kalkulačku, čo umožní zohľadniť jemnosti, ako je typ okna s dvojitým zasklením inštalovaným v byte, klimatickom pásme atď. Pri manuálnom výpočte majú mnohí začiatočníci problémy s tým;
Hlavné zdroje tepelných strát

Venujte pozornosť! Správnosť tejto položky bude závisieť od schopnosti ohrievača udržať požadovanú teplotu v byte. Ak je napríklad výsledok podceňovaný, ohrievač sa jednoducho nebude vyrovnávať a môžete zabudnúť na pohodlie.

  1. Potom musíte nastaviť teplotu, ktorú treba udržiavať v miestnosti a teplotu výstupu (na výstupe z ohrievača), a určiť tok vzduchu za špecifikovaných podmienok. Výpočet sa vykonáva podľa vzorca

G = Qn / [s • (tg-tv)],

v tomto vzorci sa používa nasledujúca notácia:

  • Qp - tepelné straty, vypočítané v predchádzajúcom stupni, W;
  • c je tepelná kapacita vzduchu, J / (kg • K), referenčná hodnota sa považuje za 1005;
  • tg a tv - teplota ohrievača a teplota v miestnosti ,? C.
  1. Určená spotreba tepla, ktorú bude musieť vynaložiť na ohrev tohto vzduchu, používa tento vzorec

Qn = G • c • (Tv-tn),

kde tn je teplota vonkajšieho vzduchu, С.

Príklad výpočtu

Napríklad vykonáme jednoduchý výpočet, v ktorom je úlohou vykonať výpočet vykurovania a vetrania za predpokladu, že pracujú spoločne.

Nasledujúce počiatočné údaje sú akceptované:

  • v miestnosti sú inštalované dvojité zasklené okná a plocha zasklievania ako percento je 20% plochy steny;
  • prijatá vonkajšia teplota -30 ° C;
  • v miestnosti je len jedna stena;
  • izba - 20 m2;
  • dom by mal neustále udržiavať teplotu pri +20 ° C, teplota prívodu + 50 ° C;

Výpočet sa vykonáva podľa odporúčanej metódy:

  • tepelná strata v takomto prípade je 2,26 kW;
  • prietok vzduchu v takom prípade by mal byť G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • teplo na vykurovanie bude potrebovať Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Na základe týchto údajov môžete vybrať vykurovacie zariadenie podľa charakteristiky pasu.

sčítanie

Navrhovanie vetracieho systému len na prvý pohľad sa môže zdať jednoduché - položiť pár rúrok a priviesť ich na strechu. V skutočnosti je všetko oveľa komplikovanejšie a v prípade, že je vetranie kombinované s ohrevom vzduchu, zložitosť úlohy sa zvyšuje len preto, lebo potrebujete zabezpečiť nielen odstránenie špinavého vzduchu, ale aj dosiahnutie stabilnej teploty v miestnostiach.

Video v tomto článku je teoretické, v ktorom experti dávajú odpovede na niekoľko všeobecných otázok.
