Návrh vetrania v dome: regulačné požiadavky a užitočné tipy

Témou tohto článku je návrh vetrania v súkromnom dome. Neexistujú žiadne abstraktné teoretické štúdie a odporúčania: navrhovaný materiál je súhrnom praktických skúseností autora pri navrhovaní vetracieho systému v jeho vlastnom dome.

predhovor

Pred niekoľkými rokmi, autor týchto liniek vstúpil do nového domu. Budova priťahovala krásny výhľad z okien a vynikajúcu opravu; Prvé dojmy boli samozrejme nadšené.

Avšak, prvé zimy (treba poznamenať, skôr mierne: pre zimné Krym, dokonca -5 je považovaný za vzácny mráz) odhalil rad problémov.

• Okuliare kovoplastových okien boli neustále zamlžované. Kondenzát padal na okenné parapety a lúče.
• Po nejakom čase sa vzduch v dome stal ťažkým a húževnatým. Tam boli nepríjemné zápachy.

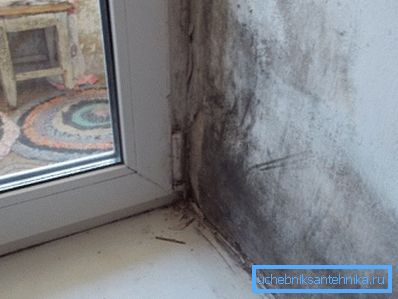

• Rohy začali tlmiť; steny boli mokré na dotyk. Doslova o mesiac sa objavila huba.

  Poznámka: plesne nie je len škaredé. Huba urýchľuje zničenie kapitálových štruktúr; Okrem toho sa výrobky jeho životne dôležitých činností považujú za veľmi škodlivé pre zdravie obyvateľov kontaminovaného bývania.

• S zdanlivo pomerne pohodlnou teplotou + 18 ° C doma to bol subjektívne veľmi chladný.

Naposledy hrá rozhodujúcu úlohu. Po niekoľkých desaťročiach na Ďalekom východe sa myšlienka zmrazenia na Kryme zdala tak neprirodzená, že bolo rozhodnuté venovať všetok čas a úsilie na vyriešenie problému. To (príčina) bolo ľahké nájsť: v dome bol úplne chýbajúci systém vetrania.

V tom čase sa zdá, že projekt vetrania domu bol autorom niečo extrémne zakázané a vyžadovalo si vysoko špecializované vedomosti: bol katastrofálny nedostatok skúseností a znalostí. Ďalšie kroky boli spáchané národnou metódou pokusov a omylov. Tento článok je pokus zdieľať dobré nápady.

Regulačné požiadavky

Návrh a výpočet vetrania v súkromnom dome bol úplne logický, aby sa začal výskumom regulačnej dokumentácie. Vyhľadávanie bolo krátkodobé: inštrukcia sa našla v tuzemskom SNiP 31-02-2001 Rodinné domy na bývanie.

Najskôr sa ukázalo, že teplota udržovaná v dome nesplnila súčasné štandardy.

Zmena klimatizačných jednotiek, ktoré vyhrievali dom, zvyšovala spotrebu elektrickej energie, avšak predvídateľne nemenila žiadnu zmenu obrazu: stále bola vlhká a veľmi chladná vo všetkých izbách. Áno, aj napriek vhodnej teplote.

Časť priamo súvisiaca s vetraním poskytla nové zamyslenie.

V zimnom období bolo jednoduché vypočítať objem vykurovanej podlahy: 240 metrov kubických. Z dôvodu špecifického usporiadania, nedostatku plynových zariadení a prítomnosti len dvoch trvalých obyvateľov bol výpočet vetrania domu upravený z hľadiska tepelných úspor: namiesto hodinovej výmeny vzduchu v objeme 240 m3 sa rozhodlo zastaviť polovičnú ventilačnú kapacitu.

Pracujte v pare.

uskutočnenie

Výber schémy

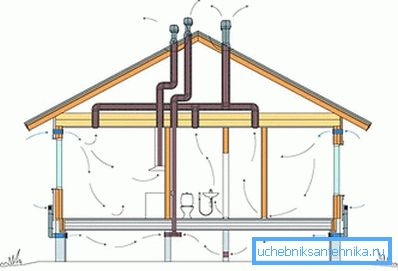

V už spomenutom SNiP 31-02-2001 existujú tri pojmy ventilácie:

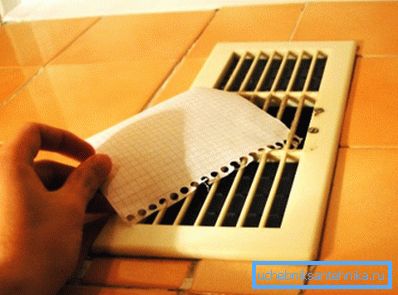

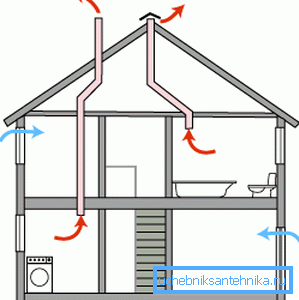

• prírodné - keď je odvádzaný vzduch vplyvom prirodzenej cirkulácie nútený do ventilačného kanála. Vyhrievaný, on sa ponáhľa a je na prívod vzduchu; prívod je zabezpečený vetracími mriežkami v spodnej časti stien alebo odsávaním cez nekonzolidované dvere a okná.

• povinný - s odčerpávaním výfuku a vynútením ventilátorov čerstvého vzduchu.
• kombinovaný - keď je vytlačený len vzduch. Dodávka je znova organizovaná vykurovanými oknami a dverami.

Rozhodlo sa zastaviť tretí variant.

Existovalo niekoľko dôvodov.

1. Ak chcete usporiadať výfukový systém z kuchyne, kúpeľne a miestností, bolo možné využiť kanál odolný staviteľom medzi skrutkou, na ktorej sa podlahové dosky spoliehali a stenou. Ale prívodný kanál by musel položiť, poškodzujúci steny.
2. Prírodné vetranie by fungovalo s nepredvídateľným výkonom: silné vetry sú charakteristické pre krymské pobrežie v zime. Nútený výfukový systém je obmedzený výfukovým ventilátorom; vetry mierne ovplyvňujú jej výkon.

1. Nútené ventilačné potrubie môže mať menší priemer ako kanál na prirodzenú cirkuláciu vzduchu.
2. Napokon pritiahla nízku cenu komponentov požadovaných pre projekt. Vo všeobecnosti sa vyžaduje potrubie s deflektorom, niekoľko ventilačných mriežok, plastový poklop, ventilátor s drôtom a spínač.

montážne

Ľahko bolo možné zostaviť niekoľko zariadení s vlastnými rukami.

1. Kanál medzi priečkou a stenou bol otvorený z boku ulice s úderom. Potrubie s deflektorom umiestneným v otvore; drážka bola zapnutá a nanesená.
2. Z vnútornej strany steny bol v potrubí inštalovaný plastový poklop pre inštaláciu, opravu a výmenu ventilátora. Prostredníctvom toho bol v potrubí inštalovaný samotný ventilátor; prepínač sa prepne do vhodnej výšky.

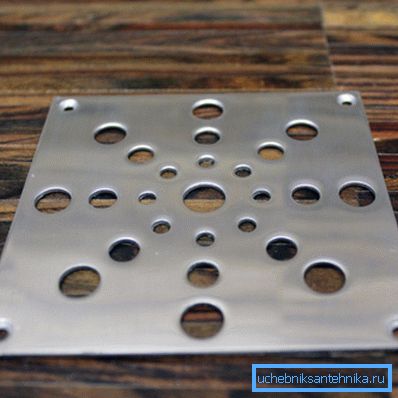

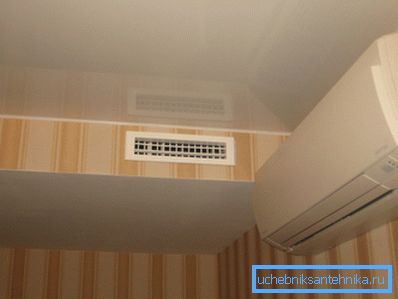

3. Vetracie mriežky boli inštalované pozdĺž kanála v každej miestnosti.

medzisúčty

Počas prvého dňa práce nútenej ventilácie sa vzduch v dome prestal byť múrom; nepríjemné zápachy zmizli. Pocit konštantného chladu pri 20 stupňoch tepla bol zabudnutý, ako zlý sen.

Poznámka: s rastúcou vlhkosťou sa rýchlo zvyšuje tepelná kapacita a tepelná vodivosť vzduchu. Preto v blízkosti veľkých vodných telies je teplota mierne nad nulou horšia ako -10 v oblastiach s nízkou vlhkosťou.

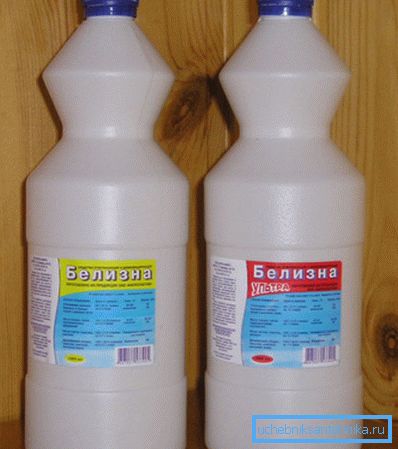

Huba bola zničená Belize; pomohla tiež zbaviť sa stopy života formy - nepríjemné čierne škvrny.

Jediným problémom bola chladná podlaha: unikanie studeného vzduchu cez nepropustné predné dvere sa cítilo samé.

Prílev zo suterénu

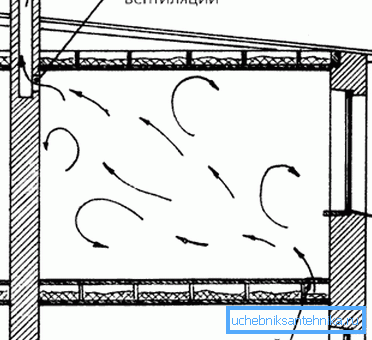

Nakoniec sa zbavte posledného nešťastia, ktoré pomohlo dodať vzduch zo suterénu. Vzhľadom na prehĺbenie pod úrovňou terénu sa teplota okolo + 14 ° C udržiavala celoročne bez akéhokoľvek ohrevu napriek vetraciemu oknu, ktoré bolo neustále otvorené na ulici.

Na doskách boli vyvŕtané otvory na odsávanie ohriateho vzduchu; na hornej strane pokryté ventilačnými mriežkami.

Výsledok bol mimo chvály:

• Pri podlahovej ploche 75m2 je priemerný tepelný výkon potrebný na udržiavanie komfortných 20C v závislosti od vonkajšej teploty iba 2-4 kW.
• Pri úplnom vypnutí vykurovania teplota neklesne pod + 12 ° C ani pri zápornej teplote mimo okna.

záver

Autor úprimne dúfa, že jeho skúsenosť bude užitočná pre čitateľa. Ďalšie informácie o tom, ako navrhnúť vetranie vo vašej domácnosti, nájdete v článku v tomto článku.

Veľa šťastia!
