Návrh ventilačných systémov - hlavné črty tohto typu práce
Ako je známe, mikroklíma v dome a iných miestnostiach závisí vo veľkej miere od toho, ako efektívne a účinne dochádza k výmene vzduchu. Vzhľadom na to, že inštalácia a konštrukcia ventilačných systémov a klimatizácie sú pomerne drahé, má zmysel oboznámiť sa s hlavnými črtami navrhovania takýchto projektov, ušetrí veľa peňazí a umožní vám vyhnúť sa najbežnejším chybám.
Druhy vetrania v súkromných budovách
Vzhľadom na to, že návrh a výpočet ventilačných systémov na priemyselných a iných veľkých objektoch si vyžadujú hlboké znalosti v tejto oblasti a zložitý výskum, prácu by mali robiť len odborníci. Čo hojdajú súkromné domy, potom urobte jednoduchý projekt o silách aj pre tých, ktorí nemajú vedomosti v tejto oblasti.
V malých obytných budovách sú implementované 2 hlavné typy systémov, každý z nich budeme podrobnejšie analyzovať:
| Prirodzené vetranie | Jeho hlavnými výhodami sú jednoduchosť a nízke náklady, pretože nepotrebujete ďalšie zariadenia, ktorých cena je dosť pôsobivá, okrem toho takéto komunikácie nevyžadujú pravidelnú údržbu. Nevýhody zahŕňajú zlé funkcie v budovách s hrubými stenami, izby s veľkým priestorom a zložitosť projektu v už postavených budovách. |
| Nútené vetranie | Táto možnosť je pokročilejšia, pretože pohyb vzduchu je zabezpečený ventilátorom alebo celým vstrekovacím systémom. Z výhod môžeme zdôrazniť možnosť nastavenia výmeny vzduchu, prítomnosti filtrov, regulácie teploty a vlhkosti v miestnostiach. Nevýhody sú značné náklady a zložitosť projektu s vlastnými rukami |
Projektové a projektové práce
Ako už bolo uvedené vyššie, návrh a inštalácia ventilačných systémov je sama o sebe možná iba na malých objektoch, kde je zložitosť komunikácie nízka a pravdepodobnosť chýb je minimálna. Zvážte, aké faktory sú dôležité v každej etape.
dizajn
Najprv musíte rozhodnúť o type systému, ktorý sa bude implementovať.
Čo sa týka prirodzených možností, je možné identifikovať tieto dôležité faktory:
- Maximálna vzdialenosť od vstupu do vývodu v systéme by nemala presiahnuť 6 metrov, čo zabezpečuje potrebnú trakciu a zaručuje vysokú efektivitu systému.
- Vstupy by mali poskytovať požadovaný prietok vzduchu (ako ho vypočítať, budeme sa pozerať trochu nižšie).
- Výstupný kolektor musí byť umiestnený nie menej ako 1 meter od povrchu strechy, inak by sa mohol pohyb vplyvom vetra meniť.
Venujte pozornosť! Pamätajte si na dve jednoduché pravidlá: v systéme prirodzeného vetrania by mal byť minimálny počet ohybov a dĺžka kanálov by mala byť čo najkratšia. To zaisťuje vysokú efektivitu systému.

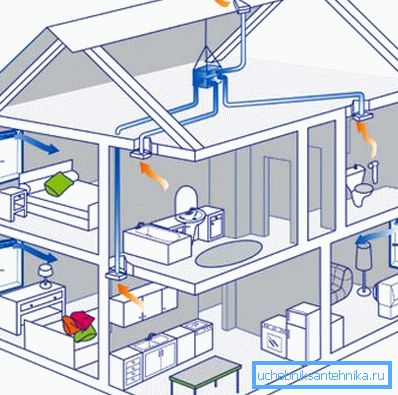

Pokiaľ ide o komunikáciu s nútenou cirkuláciou vzduchu, je dôležité mať na pamäti, že návrh ventilačných systémov sa vykonáva pri zohľadnení nasledujúcich požiadaviek:
- Najprv sa určuje, z akých prvkov bude systém pozostávať, to je veľmi dôležitá fáza, pri ktorej je presnosť dôležitá, pretože získavanie nadbytočných prvkov, ako je ich nedostatok, v procese práce je extrémne nežiaduce.

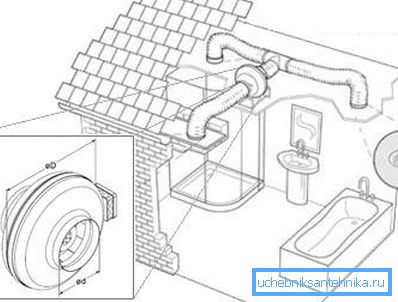

- Ďalej je potrebné určiť, kde budú umiestnené tieto alebo iné prvky systému, je najlepšie vytvoriť plán pre každú miestnosť a určiť, ktoré uzly budú umiestnené presne v nej.
- Najlepšie je zahrnúť ventilačný projekt do všeobecného plánu budovy, pretože inštalácia je oveľa jednoduchšia, pretože vzduchové kanály môžu byť umiestnené v dutinách stien a medzipodlahových priečok. Navyše budú na začiatku poskytnuté otvory pre určité prvky a ich pripevňovacie body, čo neskôr podstatne zjednoduší prácu.
- Osobitná pozornosť by sa mala venovať takým priestorom ako je kuchyňa, kúpeľňa, kúpeľňa, špajza, kotolňa - potrebujú vysoko kvalitnú ventiláciu a zvýšenú výmenu vzduchu (napríklad v miestnostiach s vysokou vlhkosťou by objem výmeny vzduchu za hodinu mal byť trikrát vyšší ako v obývacích izbách ).

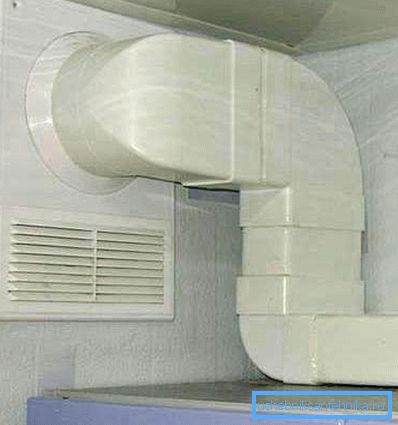

Venujte pozornosť! Na zjednodušenie montážnych a montážnych prác niekedy je vhodné použiť nie okrúhle, ale aj štvorcové alebo obdĺžnikové rúry, je oveľa pohodlnejšie umiestniť ich do dutín a vonkajšia metóda kladenia takýchto komunikácií vyzerá oveľa lepšie.
Projektové práce

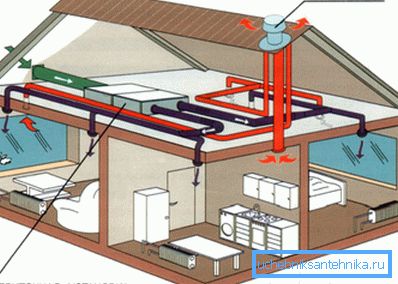

Ak chcete začať pracovať, musíte mať stavebný plán s parametrami všetkých miestností a ich účelom. Množstvo požadovaného vzduchu sa vypočíta individuálne pre každú miestnosť a meria sa v kubických metroch za hodinu.
Existujú dve hlavné metódy výpočtu potrebnej výmeny vzduchu v miestnosti, budeme zvažovať vlastnosti každého z nich:
- Môžete použiť multiplicitný faktor, ktorý sa vynásobí objemom konkrétnej miestnosti. To znamená, že dĺžka miestnosti sa vynásobí šírkou a výškou, výsledkom je objem v kubických metroch. Pri obývacích miestnostiach je koeficient 1, tj výška výmeny vzduchu za hodinu sa rovná ich objemu, v prípade kúpeľní a technických miestností je koeficient 3.
- Ďalšou možnosťou výpočtu je použitie noriem na spotrebu vzduchu na osobu. V spálňach je táto suma 20 metrov kubických za hodinu, v ostatných obývacích izbách 40, v domácnostiach, v kúpeľni av kuchyni 60. To znamená, že v obývacej izbe domu, kde žijú trvalo 4 osoby, by objem výmeny vzduchu mal byť 160 metrov kubických hodina, táto jednoduchá inštrukcia pomôže rýchlo a presne robiť výpočty.

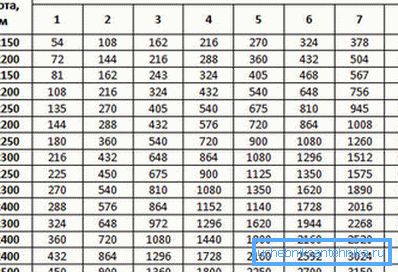

Je tiež veľmi dôležité vybrať veľkosť vzduchových potrubí, najmä ak je návrh ventilačného systému vykonávaný samostatne. Nižšie je tabuľka, ktorou môžete určiť objem výmeny vzduchu v závislosti od prietoku.
Venujte pozornosť! Pamätajte si, že minimálny povolený priemer pre kanály prirodzenej výmeny vzduchu by nemal byť menší ako 10 cm, pre povinné systémy - nie menej ako 6 cm.
záver
V každom prípade by najlepším riešením bolo dohodnúť sa na dokončenom projekte a výsledkoch výpočtov odborníkov. Videá v tomto článku vám pomôžu lepšie pochopiť niektoré z funkcií príslušných prác.
