Návrh odsávacieho vetrania: základné pravidlá a odporúčania

Efektívne vetranie je nevyhnutné pre každú budovu, či už je to priemyselný komplex, vidiecky dom alebo byt vo výškovej budove. Predbežné vypracovanie projektu vám umožní vyhnúť sa možným technickým chybám pri vykonávaní inštalačných prác, vykonať ich ekonomickejšie a efektívnejšie. V tomto článku sa zaoberáme hlavnými princípmi návrhu ventilačných systémov.

Všeobecné ustanovenia

Prečo je vôbec budova vetraná? Vypracujme túto problematiku podrobnejšie, aby sme plne zažili dôležitosť plnohodnotného systému vetrania:

vymenovanie

1. Výmena vzdušných hmôt. Ak sa tak nestane, potom sa v uzavretej miestnosti akumulujú:

• oxid uhličitý, ktorý je produktom ľudského dýchania;
• oxid uhoľnatý pochádzajúci z vykurovacích zariadení a sporákov a predstavuje najväčšiu hrozbu pre zdravie obyvateľov; (Pozri tiež článok Gofra pre ventiláciu: funkcie.)

• nepríjemné pachy, ktoré najčastejšie pochádzajú z toalety a sprevádzajú proces varenia;
• prachu, patogénov a možných vylučovaní vnútorných predmetov.

Vzduch s takým zložením je nepríjemný a dokonca nebezpečný pre ľudskú spotrebu, čo môže viesť k vzniku mnohých chorôb.

1. Odstránenie vlhkosti. Včasné a účinné sušenie stien, podlahy, stropu a kusov nábytku pomáha predchádzať výskytu húb, plesní a vzniku hnilobných procesov.

Tip: Okrem usporiadania vetracieho systému v miestach tvorby plesní sa odporúča použiť špeciálne antiseptické prostriedky. To značne zvýši efektívnosť problému.

typy

Existujú dve hlavné možnosti pre realizáciu vetrania v súkromnom dome alebo byte:

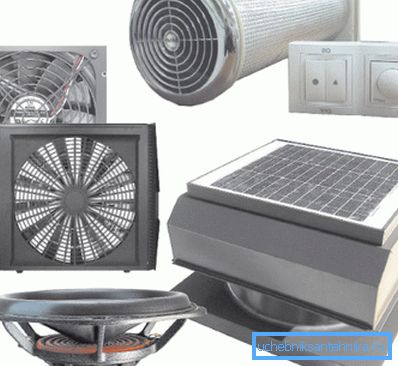

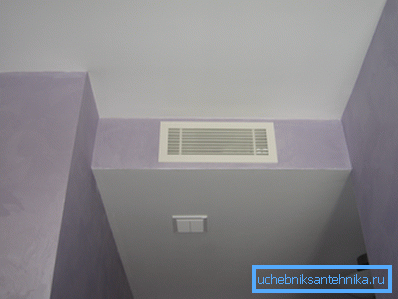

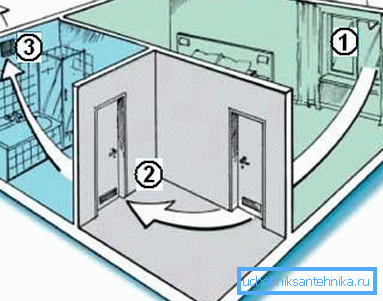

Pre malé byty je zvyčajne dostatočný prírodný systém, ktorého kapuca sa nachádza v toalete v kúpeľni a samozrejme aj v kuchyni. Ale pre priestranný súkromný dom s viac ako jedným poschodím potrebujete zložitejšiu organizáciu vetrania s predbežným dizajnom. (Pozri tiež článok Vetranie strechy: funkcie.)

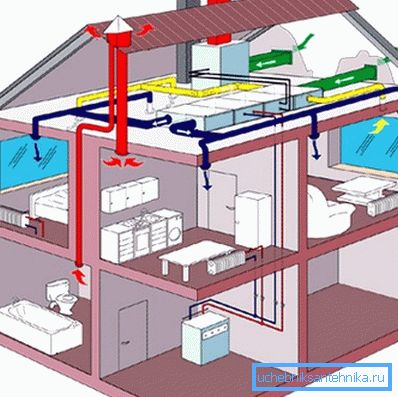

Návrhový projekt

Môžete to urobiť sami alebo nechať špecialistov urobiť. V každom prípade stojí za to oboznámiť sa so základnými princípmi takejto úlohy.

Tip: odporúča sa vykonať návrh ventilačného systému pred začatím výstavby domu. To vám umožní dosiahnuť vyššiu efektivitu a zapadnúť ventilačné kanály do konštrukcie miestností, ktoré budú vyzerať viac esteticky príjemne ako ich zamaskovanie do už postavenej budovy.

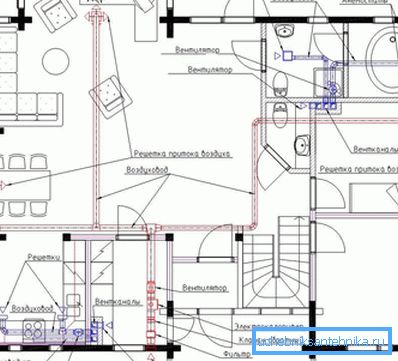

Technická úloha

Projektovanie odsávacieho vetrania začína prípravou technických špecifikácií, ktoré by mali brať do úvahy:

• počet všetkých izieb;
• oblasť každej miestnosti;
• architektúra celej budovy;
• funkcie vykonávané každou miestnosťou;
• počet a umiestnenie všetkých ďalších objektov, ktoré majú významný vplyv na pohyb vzdušných hmôt: kúpeľne, klimatizácie, pece, krby a iné podobné inžinierske stavby.

Vykonávanie výpočtov

Teraz sa pozrime na to, ako vypočítať odsávacie vetranie. Aby sme to dosiahli, musíme nájsť prijateľnú silu systému, meranú počtom kubických metrov vzduchu za hodinu prechádzajúcou cez ňu, pre každú izbu jednotlivo a budovu ako celok.

Tento indikátor závisí od nasledujúcich dvoch parametrov:

1. Výmenný kurz jednej miestnosti. Táto hodnota nemá žiadny rozmer a určuje intenzitu výmeny vzdušných hmôt v závislosti od funkčného účelu miestnosti. Napríklad pre obytné oblasti sa rovná 1, ale nie menej ako 30 m.³/ h na osobu a pre viac znečistené toalety a kuchyne - 1,5, ale nie menej ako 60 m³/ h Výpočet odsávanej ventilácie sa teda vykonáva podľa vzorca:

L = n? V, kde

L je požadovaný výkonový index, n je normalizovaná rýchlosť výmeny vzduchu, V je objem miestnosti.

Napríklad, vezmite obývacia izba o rozlohe 6 x 4 m a výšku stropu 2,5 m: 1? 60 = 60 m³/ h

1. Maximálny počet ľudí súčasne. Návrh vetrania tiež závisí od toho, koľko ľudí sa môže zhromaždiť v miestnosti a návod na nájdenie takéhoto vzťahu je nasledovný:

L = N = L_N, kde

L je požadovaný výkonový index, N je najväčší počet ľudí, ktorí sa môžu súčasne nachádzať v miestnosti, L_N - normalizovaná spotreba vzduchu jednou osobou v závislosti od funkčnosti miestnosti. Podľa SNiP môže mať posledný parameter nasledujúce hodnoty:

To znamená, že ak vezmete vetranú obývačku v dome, kde žijú 3 ľudia, dostaneme: 3? 30 = 90 m³/ h Pretože táto hodnota prevyšuje, čo sme odvodili v predchádzajúcom príklade pomocou rýchlosti výmeny vzduchu, berieme to ako základ pre ďalšie výpočty.

Po všetkých potrebných výpočtoch sa zvyčajne ukáže, že:

1. Pre byty viacpodlažných budov je potrebné vetranie s kapacitou od 100 do 500 m.³/ h

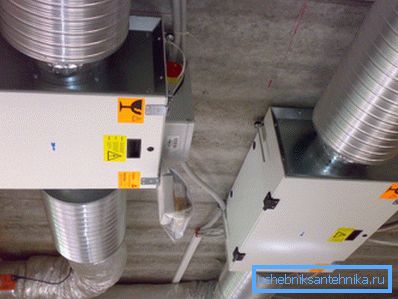

1. Pre súkromné ​​domy - od 1000 do 2500 m³/ h

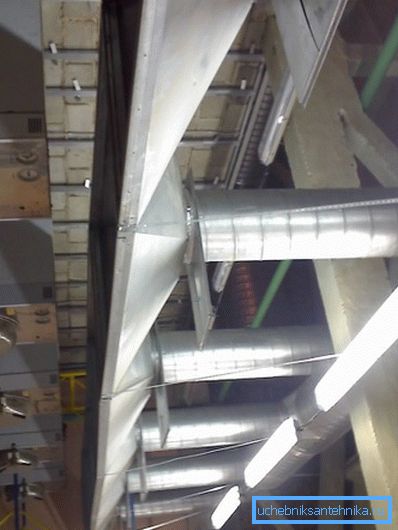

1. Pre priemyselné budovy - od 1000 do 15000 m³/ h Výpočet odsávacieho vetrania priemyselných priestorov je najkomplexnejší a najkomplexnejší.

Vlastnosti návrhu vetrania pre miestnosti s rozlohou viac ako 1000 m²

Čím je projekt zložitejší a čím väčší je počet uzlov, tým vyššia jeho cena. Pri objednávaní od odborníkov by sa to malo brať do úvahy.

Takisto sa musíte postarať o prítomnosť takých prvkov, ako sú:

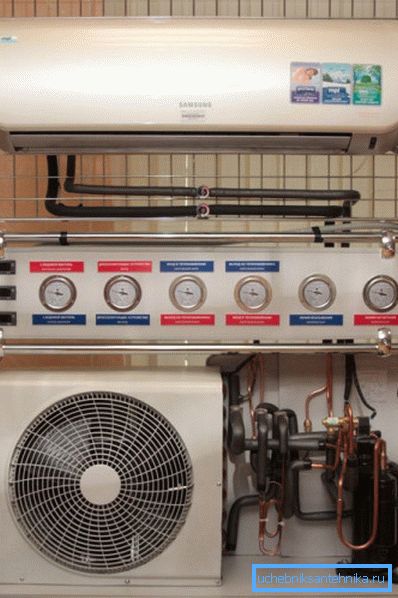

1. Ventilačná komora. Jedná sa o osobitne zariadenú samostatnú miestnosť, v ktorej sa nachádza všetko vybavenie potrebné na realizáciu účinnej nútenej ventilácie. Teplota v ňom by mala byť približne rovnaká počas celého roka.

1. Vysoko kvalitná izolácia. Ak sa počas dňa môžu zvuky prichádzajúce z ventilačného systému zdajú byť prijateľné pre vás, potom môžu v noci, keď ticho vládne, spôsobiť obrovské nepríjemnosti.

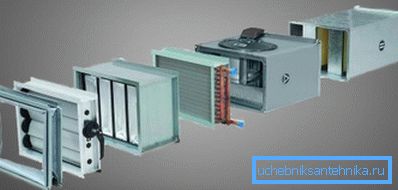

1. Ak používate ohrievač vody ako vykurovacie teleso, budete potrebovať tiež vodovod a starostlivosť o hydroizoláciu priestorov.

záver

Uvažovali sme o tom, ako vypočítať odsávacie vetranie, ako aj vlastnosti jeho konštrukcie. Jeho kapacita sa meria v počte prípustných kubických metrov vzduchu za hodinu, čo je ovplyvnené funkčným účelom miestnosti a maximálnym počtom osôb v miestnosti naraz.

Niektoré výpočty sa dajú vykonať nezávisle, ale pre budovy s veľkými plochami je lepšie získať pomoc odborníkov, pretože chyby spôsobené neskúsenosťou môžu stáť oveľa drahšie ako platenie za ich prácu.

Video v tomto článku vám predstaví ďalšie množstvo materiálov, ktoré priamo súvisia s uvedenou témou. Predbežný návrh vám pomôže vytvoriť efektívnejšie vetranie.
