Montáž vetrania pre plynový kotol v súkromných domoch

Akékoľvek vykurovacie zariadenie sa nedá prevádzkovať bez dobrej výmeny vzduchu. Zvlášť dôležité je vetranie pre plynový kotol v súkromnom dome. Tu nie sú žiadne maličkosti, pretože ide o život a zdravie ľudí. Nesprávna inštalácia môže viesť k prijímaniu oxidu uhoľnatého do obytnej oblasti, ktorá je smrteľná a nemá žiadnu farbu, žiaden zápach so všetkými následnými následkami.

Niekoľko slov o dokumentoch

Zhromažďovanie povolení nebolo nikdy príjemným zážitkom. Ako je však známe, všetky normy a pravidlá sú napísané na základe skutočných chýb, takže ich nedodržanie môže viesť k veľkým problémom a pokuta je najnebezpečnejšia vec, ktorá sa môže stať.

Inštalácia plynového zariadenia v obytných oblastiach je upravená viacerými dokumentmi. Po prvé, je SNiP 42-01-2002. Pokiaľ ide o vetranie kotolní a pecí v súkromných domoch, tieto požiadavky sú uvedené v SNiP 11-35-76.

Tip: Existuje ďalší užitočný dokument s názvom Napájanie plynom založený na SNiP 2.04.08-87. V súčasnosti už nie je oficiálne platná, ale obsahuje veľa užitočných informácií, navyše na jej základe boli vyvinuté existujúce štandardy.

Požiadavky na dôležité prvky a usporiadanie

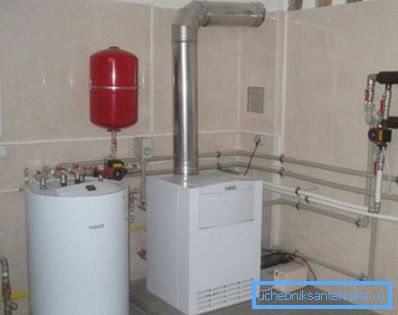

Pred zakúpením samotného kotla a iného zariadenia na distribúciu plynu je potrebné určiť miesto jeho inštalácie. Možno najdôležitejšie je organizácia dobrej výmeny vzduchu.

požiadavky

V miestnostiach s plynovým rozvodným zariadením, v ktorých nie je v súlade s normami stály odborný dozor, sú prijaté nasledovné pravidlá pre inštaláciu vetrania.

• Pre izolované kotly umiestnené v obytných budovách by mala dôjsť k úplnej výmene vzduchu na 1 hodinu najmenej trikrát.. Okrem toho je dôležité, aby tieto údaje boli odvodené bez zohľadnenia prietoku vzduchu do kotlovej pece.
• Podľa požiadaviek by výška stropu v kotolni mala byť 6 metrov. Ale v súkromnej bytovej výstavbe je to prakticky neskutočné, preto pre každý meter zníženia stropu by mala byť výmena vzduchu v miestnosti zvýšená o 25%.

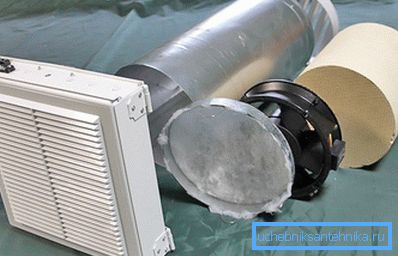

• Spravidla je také množstvo cyklov výmeny vzduchu v malej miestnosti veľmi ťažké zabezpečiť prirodzeným spôsobom, preto vo väčšine prípadov by mal byť inštalovaný umelý prítok.

Dôležité: tieto odporúčania platia pre systémy s plynom i tuhými palivami. Pri inštalácii je len malý rozdiel.

Výpočet systémových parametrov

Príslušne vykonané výpočty sú kľúčom k dlhej a bezpečnej prevádzke zariadenia. Profesionálne projekty sú pomerne zložité, zahŕňajú účtovanie všetkých parametrov. Ale pre súkromnú bytovú výstavbu sa to často ukáže byť nadbytočné, všetko sa dá zhrnúť do niekoľkých vzorcov, pomocou ktorých môžete vypočítať základné údaje vlastnými rukami.

Ak chcete zistiť, aký priemer potrubia potrebujete na zabezpečenie prirodzenej výmeny vzduchu, musíte mať nasledujúce údaje.

1. Najprv je to samotný priestor, ktorý sa meria v kubických metroch.
2. Je tiež potrebné zvážiť rýchlosť, ktorou sa bude pohybovať vzduch v potrubí, prirodzené vetranie je tento parameter 1 m / s.
3. A poslednou zložkou je rovnaká rýchlosť nárastu počtu cyklov výmeny vzduchu, v závislosti od toho, ako je výška stropu nižšia v porovnaní s referenčnou hodnotou 6 m.

Ďalej, z dôvodu prehľadnosti, zvážime výpočet potrubia na konkrétnom príklade.

• Predpokladajme, že miestnosť má šírku 4, dĺžku 3 m a výšku stropov je 2,7 m. Vynásobte údaje a získajte objem 32,4 m.
• Čo sa týka faktora ovplyvňujúceho výmenný kurz, vypočítame takto: (6m - 2,7m) x 0,25 (percentuálne zníženie) + 3 (počet cyklov na 6m) = 3,8.
• Teraz môžeme vypočítať, koľko vzduchu by malo byť z tejto miestnosti s prirodzeným vetraním za 1 hodinu: 32,4 m? x 3,8 = 123 m?
• Pomocou týchto údajov vypočítame časť potrubia pre prírodnú výmenu vzduchu. Ak to chcete urobiť, rozdelte 123m? Na 3600 (počet sekúnd za 1 hodinu). Zistili sme, že vetranie miestnosti s plynovým kotlom musí byť vykonané cez potrubia 0,034 m ?.

Ako môžete vidieť, inštrukcia je celkom jednoduchá. Vetracie potrubia pre plynové kotly sú často zaoblené, pretože ich cena je podstatne nižšia. Odborníci odporúčajú PVC kanalizačné potrubia. Pre vyššie uvedený príklad bude to prierez 204 mm.

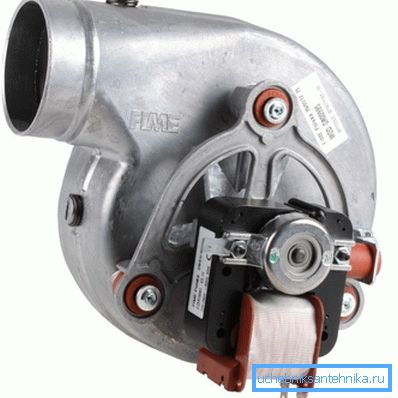

Často je nepohodlné a nepraktické namontovať vzduchové kanály veľkých častí. V takýchto prípadoch sa namontujú štandardné kanály s prierezom 100-150 mm a na nich je namontovaný nútený tlak. Najjednoduchším spôsobom je namontovať ventilátory s rovnakým výkonom. V závislosti od objemu zvoleného napájania zariadenia.

Dôležité: výpočet bol vykonaný pre jeden kanál, ale v miestnosti sú 2, prítok a výfuk. Obe tieto kanály musia mať rovnaký priemer, v tomto prípade 204 mm.

Odporúčania pre inštaláciu

Je na vlastnom majiteľovi, aby sa rozhodol pre nútené alebo prirodzené vetranie založené na vlastnostiach jeho vybavenia a parametroch konkrétnej miestnosti. Ukázali sme, ako vykonať najjednoduchšie výpočty, potom môžete pokračovať v inštalácii samotného systému. Existujú aj obmedzenia a pravidlá.

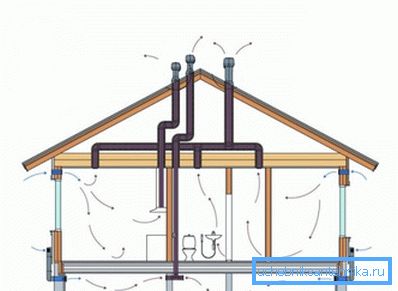

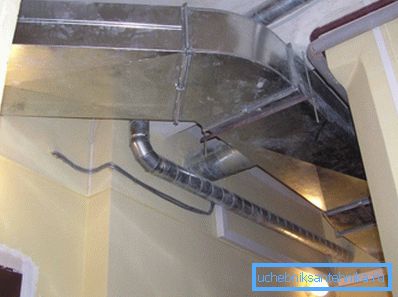

Ako viete, vzduchové kanály môžu byť položené horizontálne alebo vertikálne. Pokiaľ ide o horizontálnu inštaláciu, platí len pre systémy s núteným vstrekovaním. Okrem toho musia byť priame, bez zákrutov alebo zákrutov. Dĺžka trate závisí od parametrov a výkonu zariadenia.

Vertikálne kanály môžu byť použité ako na umelé, tak na prirodzené vetranie. Minimálna dĺžka priameho vertikálneho kanála musí byť minimálne 3 m. V opačnom prípade môže dôjsť k prerušeniu s prirodzeným zaťažením.

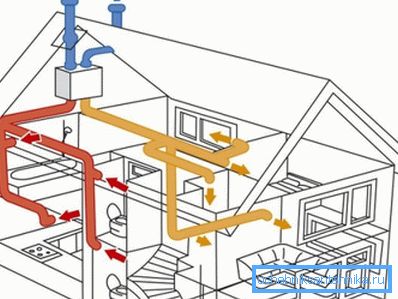

Odborníci odporúčajú inštalovať kombinovaný systém, v prípade poruchy núteného vetrania môžete znížiť zaťaženie zariadenia. V dôsledku toho bude systém schopný pracovať s prírodnou výmenou vzduchu.

Bez ohľadu na to, aký systém uprednostňujete, objem vzduchu, ktorý sa vyberie z miestnosti, musí byť rovnaký ako prítok. Nemali by ste sa spoliehať len na ventilátor dodávky, mali by ste tiež inštalovať umelú injekciu na digestor.

Poloha prítoku a výfukového plynu sa určuje podľa toho, kde je kotol umiestnený. Prítok sa však vždy vykonáva priamo pri kotle alebo za jednotkou.

Kapota by mala byť umiestnená v hornej časti miestnosti, pokiaľ možno čo najbližšie k stropu alebo priamo na strop. V rovnakej dobe by mala byť vzdialenosť medzi vstupnými a výfukovými kanálmi čo najdlhšia. V ideálnom prípade sú diametrálne protichodné.

Pre výkonné jednotky inštalované v chatkách s veľkým štvorcom a viacerými podlažiami by mal byť ich odvzdušňovací otvor oddelený. Spravidla má nútený výboj, je namontovaný na vonkajšej stene budovy a ide nad hrebeňom strechy.

Na videu v tomto článku uvidíte podrobnosti o inštalácii.

záver

Hoci inštalácia vetracieho systému v súkromnom dome nie je obzvlášť náročná a môže sa robiť ručne, výpočet by sa mal brať vážne. Ak si nie ste istí svojimi schopnosťami, mali by ste to dôverovať odborníkom.
