Miestne vetranie: typy a výpočet

Takáto definícia, ako lokálna ventilácia, automaticky indikuje jeho rozsah použitia - ide o samostatné malé pracovné priestory vo výrobe a dokonca aj v každodennom živote. Takéto výfukové zariadenia sa namontujú nad pracovné stoly, kde je možné vypúšťať akékoľvek plyny, nad kováčske kováhy a rôzne pece, a v každodennom živote spoznáte takéto zariadenia cez pece na pečenie (plynové alebo elektrické). Takéto jednotky sa však môžu navzájom líšiť v smere prúdenia vzduchu a my o tom budeme hovoriť, ako aj ukážeme video v tomto článku.

Vetranie na zemi

Poznámka. Ak sú na mieste na niektorom mieste emisie škodlivých plynov a tento problém možno vyriešiť pomocou všeobecnej ventilácie, potom sú často inštalované miestne ventilačné systémy. Ich výhoda v účinnosti - takéto zariadenie vyžaduje menej energie a navyše miestne riešenie problému neumožňuje plyny šíriť sa mimo pracoviska.

typy

• Najdôležitejší rozdiel medzi typmi vetrania pre lokálne použitie je, ako už bolo uvedené, pohyb prúdenia vzduchu, a preto môže byť buď čerstvý vzduch alebo odvádzaný vzduch..
• Možnosť výfuku sa používa v prípadoch, keď nie je možné zabrániť šíreniu škodlivých alebo nepríjemných prchavých látok z lokalizovanej lokality v celej miestnosti. Podstatou operácie je zachytenie tých istých látok pomocou pohybu prúdenia vzduchu a ich hádzanie do otvoreného priestoru, to znamená na ulici. V takýchto situáciách hovoríme o neviditeľných plynoch, ako aj o dyme a prachu, ktoré znečisťujú blízky priestor.
• V domácnosti je tento typ vetrania známy všetkým ako kuchynská digestor. a tí, ktorí museli rozobrať takúto jednotku vlastnými rukami, mohli vidieť jedného alebo viacerých fanúšikov. Ich čepele sú otočené takým spôsobom, že počas otáčania sa zdá, že nasávajú vzduch, najmä ak sa zdvihne na miesto s teplým prúdom.

• Miestne vetranie sa však používa vo forme vzduchovej sprchy., kde sú chladnejšie prúdy vzduchu namierené na akékoľvek časti alebo miestne pracovisko, a preto sa tiež nazýva fúkanie. Aj v niektorých továrňach v horúcich dielňach sa vytvorili skutočné oázy, ktoré predstavujú kabíny s výškou 2-2,5 m, do ktorých je vstrekovaný studený vzduch, čo umožňuje výrazné úspory energie v porovnaní s tým, či sa celá dielňa musí ochladiť.
• Ale prúd vzduchu nie je vždy chladný, môže byť aj teplý alebo dokonca horúci., Napríklad takéto vzduchové bariéry sa vytvárajú v peciach, čo v praxi vyzerá ako sita, ktorou sa nerozšíri teplo pece (podobný, ale slabší účinok sa vyskytuje pri vykurovacom radiátore umiestnenom pod oknom). Pre kováčov a pece rôznych typov agresívne smerové prúdenie vzduchu pomáha udržiavať spaľovanie alebo pri vyšších rýchlostiach zvyšuje jeho intenzitu.

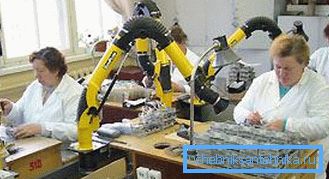

Poznámka. Výfukové aj prívodné vetranie môže mať dva typy - individuálne alebo centrálne. V prvom prípade sa systém nachádza nad miestnym pracoviskom a má pomerne malý rozsah spracovania. V druhom prípade môže byť systém umiestnený nad skupinou úloh.

Výpočet pre miestne výfukové systémy

Vo všeobecnosti sa výpočet miestnej odsávanej ventilácie vykonáva pomocou vzorcov a pri zohľadnení mnohých parametrov samotnej miestnosti, teploty vzduchu, škodlivosti, výkonu motora atď., Hoci sa to týka len výroby, a to nie vždy platí. Pokiaľ ide o výpočty, potom sa budeme zaujímať o dáždnik na výfuk - práve toto musí byť najprv zohľadnené, takže všetky škodlivé látky idú až k nemu a nie blízko.

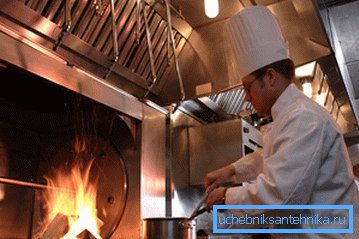

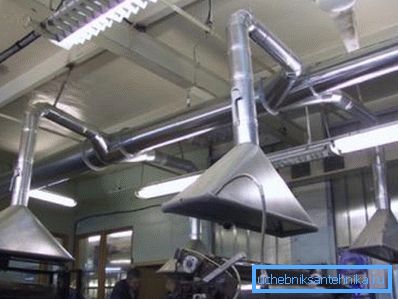

Dáždnik je najpohodlnejším zariadením pre miestne odsávanie, najmä pre kováčske kováčky, kachle na pečenie, kachle s otvoreným ohňom, horúce kúpele atď. - ohrievaný vzduch stúpa pod samotnou kupolou, kde vstupuje do ventilačného kanála. Samozrejme, dáždnik, ako to vyžaduje návod, by mal byť umiestnený čo najbližšie k zdroju, v každom prípade čo najviac.

Počiatočná hodnota rýchlosti prúdenia v pracovnom otvore tohto dáždnika sa považuje za hodnotu od 0,15 do 1,25 m / s. Rýchlosť je priamo úmerná množstvu toxických plynov a oblasti prekrytia - čím viac plynov a tým menšia je kupola, tým intenzívnejšia by mala byť odsávanie.

Kapacita jednotky (m3 / h) alebo objem odsávaného vzduchu sa vypočíta pomocou vzorca L = 360abv - tu symboly a a b znamenajú obvod pracovného otvoru v metroch a symbol v rýchlosti toku vzduchu (m / s) v tomto otvore.

Samostatné výpočty sú potrebné aj pre zváracie stoly a povrchové inštalácie, pretože na takom mieste nie je možné zavesiť výfukový dáždnik (jednoducho to zasahuje), preto sú v závislosti od potreby tu inštalované trysky v tvare lieviku alebo rozrezané s dĺžkou od 250 mm do 350 mm. V takýchto situáciách sa pre výpočty, ktoré vyzerá ako L = ko3vI, používa iný vzorec, kde hodnota ko je koeficient pre odsávanie drážok alebo lievikov (slot - 12, lievik - 13,2) a symbol I označuje zvárací prúd v ampéroch A).

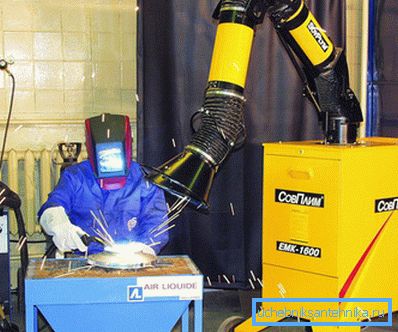

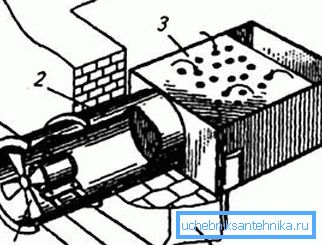

Na pracovisku zvárača môže byť tento typ vetrania vykonávaný iným spôsobom, hoci podľa toho istého princípu môže byť napríklad potrubie so slnečníkom pripojeným na bok, ale môže byť tiež vo forme roštu na pracovnom stole, kde sú nasávané plyny na opačnej strane. Druhá možnosť je najvýhodnejšia pre osoby, ktoré tam pracujú, pretože v tomto prípade prakticky neindukuje škodlivé plyny. Kapacita jednotky na čerpanie vzduchu (m3 / h) by sa mala vypočítať počtom elektród, ktoré môže zvárač používať po dobu jednej hodiny, ako aj prítomnosťou akýchkoľvek škodlivých látok v nich.

Z brúsnych, brúsnych a leštiacich kolies, ktoré sú inštalované na príslušných strojoch, sa pri ich použití vyskytuje veľa prachu, preto je potrebná ventilácia na týchto strojoch na zachovanie zdravia pracovníkov. Na odstránenie prachu a malých častíc abrazívnych materiálov uvoľnených počas prevádzky je kruh zakrytý puzdrom, ktoré je naopak spojené s vzduchovým kanálom, na konci ktorého je odťahový ventilátor určitej kapacity. Je veľmi dôležité, aby bol vzduchový kanál nasmerovaný rovnobežne s líniou pohybu prachu a brúsneho materiálu, to znamená, že tento odpad plynie v smere dopredu bez prekážok.

Čím rýchlejšie prúdi vzduch cez potrubie, tým účinnejší bude ochranný kryt. Zvyšuje sa však ešte viac, ak je v prednej časti puzdra namontovaný špeciálny štítok, ktorý neumožňuje, aby prach a brúsne častice stúpali (náklady na vetranie sa tým výrazne nezvýšia pri inštalácii ochranného krytu).

Potreba určitého vetracieho výkonu (kapacita v m3 / h) priamo závisí od priemeru kruhu. Tu sa používa vzorec L = 1000DA - hodnota D je priemer kruhu a hodnota A je koeficient v závislosti od jeho priemeru. Takže, ak D = 0,25 m, potom je koeficient 2, ak D = 0,6 m, potom koeficient bude 1,8 a tak ďalej. Medzi týmito hodnotami môžete nájsť aritmetický priemer.

záver

Nebudete potrebovať výpočty doma, či už ide o digestor cez varnú dosku alebo v domácej dielni nad pracoviskom. Ak sa hotové zostavy predávajú v kuchyniach, miestna ventilácia sa zvyčajne zostavuje nezávisle v dielni a jej výkon sa zvyčajne stanovuje testovaním.
