Klasifikácia vetrania a znalosť ventilačného zariadenia

Tento článok sa venuje druhu vetrania a kritériám, ktoré možno klasifikovať. Okrem skutočnej klasifikácie druhov budeme venovať pozornosť niektorým typom vetracích zariadení, dozvedieť sa o ich zariadení a funkciách.

Čo je to?

Pôvod slova "vetranie" z latinského ventilácie - vetranie vo všeobecnosti poskytuje komplexný obraz podstaty procesu. Pojem spočiatku znamená len odstránenie znečisteného, ​​odvádzaného vzduchu a jeho nahradenie vonkajším vzduchom z miestnosti.

Okrem toho: v rámci zavedenej terminológie rovnaké slovo často označuje súbory zariadení, ktoré zabezpečujú výmenu vzduchu.

Pokrok však nezostáva stavať: keďže latinské podmienky boli vypožičané modernými európskymi jazykmi, ventilačné zariadenia sa naučili vykonávať mnoho ďalších funkcií.

• Ventilácia je poverená dodávkou a chladením dodávaného vzduchu do komfortných teplôt.
• Naučila sa regulovať vlhkosť atmosféry v miestnosti, sušenie vzduchu alebo naopak navlhčenie.
• Vetraciemu zariadeniu bola priradená funkcia čistenia vzduchu z prachu a iných nečistôt.

klasifikácia

Takže podľa akých označení sú klasické ventilačné systémy klasifikované?

Pohyb pohybu vzduchu

Môže to byť prirodzené alebo nútené. Prirodzená cirkulácia je zabezpečená predovšetkým rozdielom v hustote teplého a studeného vzduchu. Teplo teplého vzduchu sa rozbehne smerom hore a je nútené do prijímacej mriežky ventilačného kanála, odkiaľ sú odstránené na ulicu.

Navyše rýchlosť obehu môže byť ovplyvnená:

1. Tlaková strata spôsobená vetrom v mieste napájacích a výfukových kanálov na rôznych stranách budovy.
2. Vákuum vytvorené vo ventilátore pri veternom počasí deflektorom je špeciálny tvar s otvoreným vrchlíkom na ulici.

Hlavnou nevýhodou prirodzeného vetrania je nestabilita prúdu vzduchu cez to, čo závisí príliš na teplotnej delte medzi miestnosťou a ulicou, na smer a silu vetra.

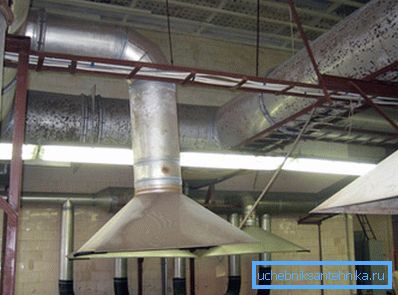

Nútené alebo mechanické vetranie zabezpečujú ventilátory. Jeho výkon je veľmi stabilný a nezávislý od vonkajších faktorov; navyše sa dá ľahko nastaviť jednoduchým znížením rýchlosti obežných kolies. Cena konzistencie je energetická závislosť: pri prerušení napájania sa fanúšikovia postavia.

Poznámka: účinná filtrácia, vykurovanie a klimatizácia sú možné len v systémoch nútenej ventilácie. Do veľkej miery práve preto, že príslušné procesy vyžadujú stabilný tok vzduchu cez príslušné zariadenie.

Smer prúdenia vzduchu

Apartmány v bytových domoch sú pre nás všetkých známe vetranie domácností, ktoré je určené na odvádzanie odpadového vzduchu (zvyčajne cez kúpeľňu a kuchyňu).

Prúd vzduchu je v tomto prípade pasívny. V sovietsky vybudovaných apartmánoch sa uskutočňovali prostredníctvom nekonsolidovaných okenných rámov a zárubne; V moderných domoch sú plastové okná stále viac vybavené vstupnými ventilmi.

Takáto schéma má pomerne nepríjemný prvok: vzduch sa vstrekuje do obydlia, ktorého teplota a vlhkosť sú určené iba počasím a sezónom. Pre obyvateľov bývania, pre dokončovacie materiály a nábytok nie sú náhle zmeny teploty a vlhkosti také užitočné.

Prívod alebo, ako sa niekedy nazýva spätné vetranie, vám umožňuje vykonať samotné činnosti, ktoré sme už uviedli vyššie - sušenie alebo navlhčenie vzduchu, zmenu jeho teploty v jednom alebo druhom smere a odstránenie znečistenia.

vymenovanie

Aké funkcie môžu vykonávať ventilačné systémy?

Prítomnosť vzduchových kanálov

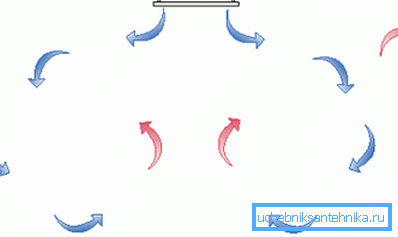

Vzduchové kanály (ventilačné kanály) na prepravu čistého alebo odvádzaného vzduchu sa nazývajú kanálové vetranie. Bezvzduchový ventilačný systém je schéma, v ktorej sa vzduch čerpá alebo vstrekuje priamo cez stenu alebo strop budovy - pomocou ventilátora alebo prirodzene.

zariadenie

Teraz sa oboznámime s niektorými typmi zariadení používaných vo ventilačných systémoch.

fanúšikovia

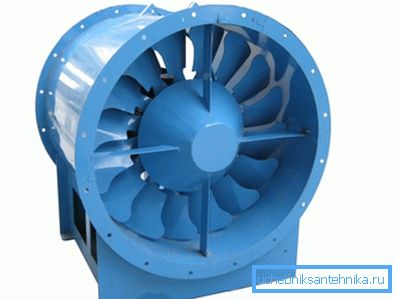

Axiálny ventilátor je obežné koleso namontované na hriadeli motora, ktoré prenáša prúd vzduchu pozdĺž svojej vlastnej osi otáčania. Typickými príkladmi axiálneho ventilátora sú chladiace systémy procesora ľubovoľného moderného stolového počítača alebo odsávacieho odsávača v ventilačnom kanáli v kuchyni.

Mimochodom: pri inštalácii odsávacieho vzduchu s vlastnými rukami je lepšie zvoliť model ventilátora výfukových plynov alebo potrubia s klzným ložiskom namiesto valcovania. Pokyn je spojený s menším hlukom v tomto type ložísk.

Výhodou axiálnej schémy je pomerne vysoká účinnosť. Nevýhodou je relatívne malý tlak vytvorený na výstupe.

Radiálne predvídateľne nazývaný ventilátor, ktorý núti tok vzduchu pohybovať pozdĺž polomeru obežného kolesa. Obežné koleso sa otáča v kryte; Väčšina strát je spôsobená trením vzduchu na vnútornej stene plášťa zariadenia. Avšak vzhľadom na minimálnu medzeru medzi kolesom a kohľomou poskytuje tento systém oveľa vyšší výstupný tlak ako predchádzajúci.

šál

Samozrejme, komfortné vetranie by malo produkovať minimálne zvuky. Avšak produktívni fanúšikovia z nejakého dôvodu nechcú ticho otáčať. Logický rozpor je prekonaný inštaláciou tlmiča po prívodnom ventilátore - kontajnery s vyvinutými vnútornými rebrami pokrytými materiálom pohlcujúcim hluk (sklolaminát, porézna guma atď.).

rekuperátora

Toto je bežný názov pre zariadenia, ktoré vykonávajú výmenu tepla medzi výfukovými a prívodnými potrubiami. Umožňujú veľmi významné úspory v oblasti vykurovania a klimatizácie.

Existujú tri koncepcie práce tepelných výmenníkov.

1. Doskový tepelný výmenník poskytuje krížový pohyb nemiešateľných tokov z priľahlých kanálov s veľkým počtom spoločných stien.. Schéma je veľmi jednoduchá a energeticky nezávislá. Jeho jedinou nevýhodou je zamrznutie výmenníka tepla pri nízkych teplotách; Problém je vyriešený dočasným otvorením obtoku pre prívodný vzduch, po ktorom teplý prúd výfukového potrubia rýchlo roztaví ľad.

1. V rotačnom zariadení sa koleso s vyvinutými rebrami otáča okolo osi umiestnenej na okraji tokov. Výhodou riešenia je vyrovnanie vlhkosti dodávaného vzduchu vďaka prenosu kondenzátu na okraji rotora. Nevýhody - zložitosť dizajnu, energetická závislosť a čiastočné miešanie tokov, čo vedie najmä k prenosu zápachu medzi nimi.

1. Jednotka s prostrednou chladiacou kvapalinou je v skutočnosti umiestnená do ventilačného okruhu dvoch konvektorov a obehového čerpadla, čo je typ miniatúrneho vykurovacieho systému bez kotla. Nevýhody schémy - zložitosť, vysoké náklady a nízka efektívnosť. Jeho použitie je odôvodnené len v tých prípadoch, keď architektonické prvky budovy vyžadujú rozšírenie prítoku a výpisu na značnú vzdialenosť.

Ohrievač, klimatizácia

Ako už bolo uvedené, ventilačné zariadenie často obsahuje zariadenia na nastavenie teploty vstupného prúdu. Ohrievač vzduchu je elektrický alebo ohrievač vody; Vo väčšine prípadov je chladič konvenčný klimatizačný systém s vonkajším blokom umiestneným na streche alebo fasáde.

Komorová komora

Ide o jednoduché zariadenie pre vstupné potrubie, ktoré umožňuje distribúciu vzduchu v celej mriežke. Ide o krabicu s malým objemom, v ktorom sa turbulentný prúd mení na laminárny.

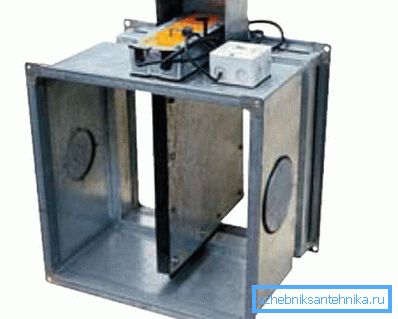

Požiarna klapka

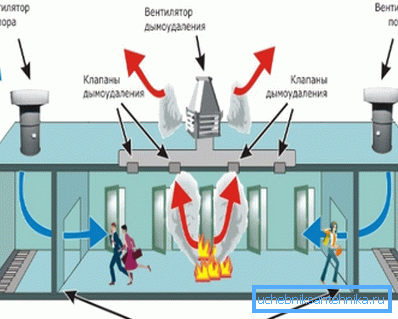

Ich funkciou je zabrániť šíreniu plameňa prostredníctvom všeobecnej výmeny vetrania v prípade požiaru, aby sa zabezpečilo účinné odvádzanie dymu a prítok čerstvého vzduchu do evakuačných ciest. Počiatočnou polohou klapky sú rozdelené na normálne otvorené, normálne uzavreté a dvojčinné ventily.

Ventil môže byť ovládaný pružinou alebo solenoidom. Tavná západka, elektromagnetická západka alebo rovnaký solenoid, ktorý drží ventil proti zatváraniu alebo otváraniu, môže pôsobiť ako zámok.

záver

Dúfame, že náš ponurý pohľad na typy ventilačných systémov a zariadení uspokojil čitateľskú zvedavosť.

Ako obvykle, video v tomto článku mu ponúkne ďalšie materiály. Veľa šťastia!
