Inštalácia vetrania: ako vybaviť ventilačný systém

Pri výstavbe súkromnej obytnej budovy je okrem tečúcej vody, odpadových vôd, elektrickej energie a iných inžinierskych sietí potrebné zabezpečiť usporiadanie ventilačného systému. Je to veľmi dôležitý faktor pre zabezpečenie pohodlia a pohody v dome. Inštalácia vetrania nespôsobuje žiadne zvláštne ťažkosti, avšak počas práce je dôležité zvážiť určité nuansy a zvláštnosti.

Pokyny uvedené v tomto článku vám pomôžu pochopiť ich.

Varianty vetrania

Pred zakúpením komponentov pre inštaláciu vetrania a začatie jeho výroby je potrebné porozumieť princípu jeho fungovania a rozlišovať medzi prirodzenými a nútenými schémami jeho prevádzky.

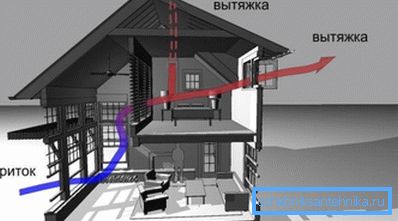

Na organizáciu efektívnej výmeny vzduchu vo väčšine prípadov postačuje prirodzené vetranie. V tomto prípade je prietok a odstránenie vzduchu spôsobené rozdielom tlaku a teploty mimo a vetranej oblasti.

Napriek tomu, že náklady na inštaláciu ventilácie, ktorá funguje na tomto princípe, sú malé, má tento ventilačný systém niekoľko nevýhod:

1. Účinnosť jeho práce závisí vo veľkej miere od poveternostných podmienok. Aby sa tlak mohol vytvoriť, vnútorná teplota musí byť vyššia ako vonkajšia. Preto v teplom období je jeho výkon výrazne znížený.
2. Na usporiadanie odtoku vzduchu je potrebný priamy vetrací hriadeľ s dostatočne veľkým prierezom a dĺžkou. Nie vo všetkých prípadoch existuje možnosť jeho výroby.

Tieto nevýhody sú zbavené nútenej ventilácie, kde je prúdenie vzduchu organizované pomocou ventilátorov. Avšak v tomto prípade spotrebný materiál na inštaláciu vetrania bude stáť o niečo drahšie, pretože bude potrebné kupovať rôzne elektrické zariadenia.

Tiež cena jeho prevádzky bude vyššia (spotreba energie potrebná na napájanie motorov ventilátorov sa zvýši).

Venujte pozornosť! Práca systému nútenej ventilácie je sprevádzaná hlukom. Pri navrhovaní, okrem iného, ​​by ste sa mali postarať o vysoko kvalitnú zvukovú izoláciu, inak by to malo za následok nepohodlie obyvateľov domu.

Inštalácia inžinierskych sietí

Použité materiály

Kvalita inžinierskej siete, ktorá je postavená priamo, závisí od použitých kanálov. Ich výber závisí od funkčného účelu vetracieho systému, oblasti vetraných priestorov a parametrov vzduchu, ktorý sa pohybuje.

Najbežnejšie vzduchové kanály sú okrúhle a obdĺžnikové, vyrobené z ocele.

Jeho hrúbka a povlak závisí od chemického zloženia a teploty vzduchu prechádzajúceho ventiláciou:

• keď je teplota okolia nižšia ako + 80 ° C a vlhkosť až 60%, použije sa pozinkovaná oceľ s hrúbkou 0,5 až 1 mm;
• ak parametre vzdušného prostredia presahujú uvedené hodnoty, používajú sa kanály z nehrdzavejúcej alebo uhlíkovej ocele s hrúbkou steny 2 mm;
• Ak je potrebné prepravovať vzduch obsahujúci agresívne plyny, odporúča sa vo ventilačnom systéme použiť časti z kovu alebo hliníka s hrúbkou steny 1,5 až 2 mm.

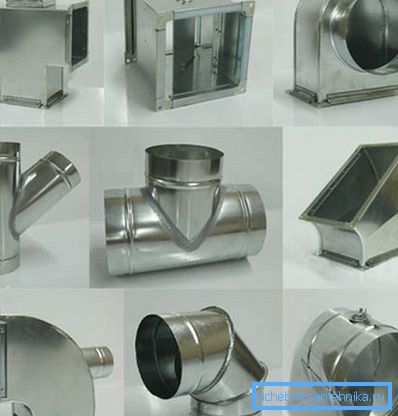

Okrem priamych leteckých kanálov vyrába moderný priemysel veľa tvarovaných častí, ktoré vám umožňujú vytvárať následky, obrysy, otáčky atď.

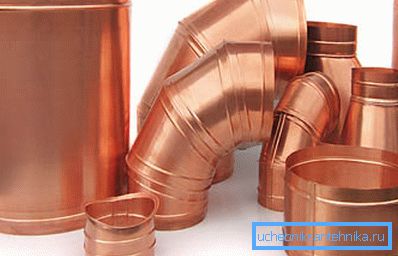

Ak sa plánuje obloženie s otvoreným kanálikom, môžete vybrať výrobky vyrobené z medi, textilu alebo plastu, ktoré majú atraktívny vzhľad.

Typy pripojení

Vzduchové kanály, aby sa zabránilo úniku vzduchu, musia byť navzájom prepojené úplne tesne.

Ak to chcete urobiť, existujú nasledujúce metódy:

1. príruba. Vyrába sa z oceľového pásu alebo uhlovej ocele. Je pripevnený na oceľovom kanáli s prírubami.
2. obväz. Špeciálny kus, ktorý sa nosí na vzduchových kanáloch s predhrannými hranami. Na dosiahnutie najväčšej tesnosti sa obväz môže naplniť hermetickým tmelom. Táto metóda sa častejšie používa na navrhovanie ventilačných systémov v chemickej výrobe.

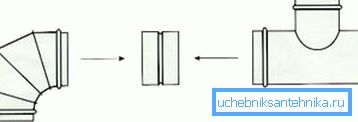

3. Nippelny (muftovy) spojenie. Najčastejšie v jednotlivých konštrukciách pre ľahkú inštaláciu. Ak vsuvka nie je vybavená tesnením, pri inštalácii musí byť kĺb dodatočne utesnený lepiacou páskou.

1. zvon. Ešte pohodlnejší a najľahší spôsob, ako si navzájom prepojiť vzduchové kanály. V tomto prípade je koniec jednej časti vložený do špeciálne rozšíreného konca druhej. Jeho nevýhodou je nedostatočná tesnosť, čo si vyžaduje ďalšie úsilie na utesnenie kĺbov.

Inštalačné funkcie

Pokyny na inštaláciu vetrania sú pochopiteľné aj pre neskúseného majstra.

Tu je niekoľko tipov, pomocou ktorých úspešne pracujete s vlastnými rukami a získavate spoľahlivý a trvanlivý systém organizovania výmeny vzduchu v dome:

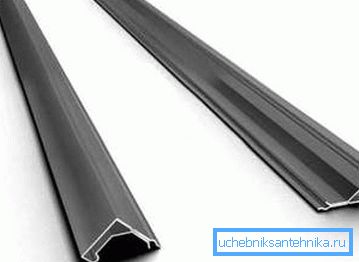

1. Než začnete, musíte rozhodnúť o type použitých spojovacích materiálov. Pri inštalácii vetracích potrubí malého priemeru je vhodná montážna konzola. Ak projekt umožňuje použitie masívnejších vzduchových potrubí veľkého prierezu, je potrebná montážna pneumatika na vetranie pozostávajúca z pásu a dvoch kolíkov pripevnených k stropu. Počet konzol je určený individuálne na základe hmotnosti, materiálu a dĺžky vzduchových kanálov.

1. Tiež nemôžete začať pracovať bez mapovania vetracej siete. Najlepšie je čerpať z pôdorysu domu. Pamätajte, že vzduch musí prechádzať z priestorov do hospodárskeho a pomocného priestoru. V opačnom prípade sa do spálne a obývacej izby vniknú znečistené masy z kúpeľne a kuchyne, čo nepridáva pohodlie.
2. Nezabudnite na napájacie kanály. Inštalácia povinného vetracieho systému vyžaduje najmenej jedno potrubie nasávajúce čerstvý vzduch z ulice. Je tiež možné vybaviť nasávacie ventily podsvietenia ventilátormi alebo bez ventilátorov, ktoré kompenzujú nedostatok vzduchu vyplývajúci z jeho odstránenia.

1. Pri výstavbe vetracej siete si pamätajte, že v zime vlhkosť kondenzuje na vnútornej ploche počas práce. Rúry by preto mali byť umiestnené tak, aby kvapalina nevnikla do miestnosti alebo do elektrického zariadenia (ventilátory, ohrievače atď.). Odporúča sa používať špeciálne kondenzátory vlhkosti, ktoré tiež pomôžu pripevniť pneumatiku na montáž ventilácie.
2. Vodorovné úseky kanálov na odvod vzduchu musia byť bez problémov vybavené odsávacími ventilátormi. Samový tlak nie je dostatočný na to, aby spôsobil znečistenie ovzdušia.
3. Ak má inštalovaný ventilačný systém rozvetvenú konštrukciu s mnohými vstupmi, je potrebné namontovať spätné ventily, aby sa zabránilo vypúšťaniu odvádzaného vzduchu do obytného priestoru. Vďaka nim sa vytvorí požadovaný smer pohybu vzduchu.

Venujte pozornosť! Musia sa prísne dodržiavať bezpečnostné opatrenia pre inštaláciu vetrania. V opačnom prípade hrozí veľké nebezpečenstvo poškodenia zariadenia a komponentov, ako aj vážne poškodenie zdravia osôb zapojených do inštalácie vzduchových potrubí.

záver

Po preskúmaní uvedených informácií ste sa naučili inštalovať vetranie a klimatizáciu. Ďalšie informácie týkajúce sa inštalácie tepelných rekuperátorov, filtračných zariadení, riadiacich elektronických systémov atď. Nájdete v videu v tomto článku.
