Domáce vetranie doma: typy a dizajnové prvky

Vetranie súkromného domu s vlastnými rukami je nevyhnutným opatrením na normálnu prevádzku objektu ako na obytnú alebo obchodnú oblasť. Správna výmena plynu je dôležitá nielen pre obyvateľov domu, ale aj pre normálne fungovanie všetkých štruktúr, ktoré tvoria štruktúru. Povieme vám, ako urobiť vetranie v dome vlastnými rukami.

Ventilačný systém

Účel a vlastnosti

Zdá sa, že účel vetrania je pochopiteľný aj pre dieťa: zabezpečuje potrebnú výmenu plynu v miestnosti pre pohodlný pobyt ľudí, skladovanie potravín a optimálnu mikroklímu. Predchádzajúce obdobia a špeciálne konštrukčné technológie nás presvedčili, že je dosť na to, aby sme mali výfukový hriadeľ a zvyšok je riešený otvoreným otvorom.

V dnešnej dobe však takáto schéma nebola schopná poskytnúť potrebné ukazovatele výmeny vzduchu. Dôvodom je skutočnosť, že staršie stavebné konštrukcie boli trochu iné: drevené okná a dvere, neizolované obklady a prírodné materiály mali pomerne nepriepustnú štruktúru a zabezpečili prírodný príval čerstvého vzduchu kvôli infiltrácii cez trhliny a "dýchacie" materiály.

Venujte pozornosť! S nástupom plastových rámov a okien s dvojitými sklami, obrnenými dverami a tepelnoizolačnými systémami, paropriepustnosťou a čelným sklom bol prirodzený tok vzduchu spochybnený. To viedlo k potrebe organizovať nútené ventilačné systémy.

Pri malom byte môže byť dostatočné aj prirodzené vetranie za predpokladu, že sú určené špeciálne ventily na prúdenie vzduchu. Môžu byť umiestnené v okenných rámoch niektorých výrobcov skla a môžu byť vyrobené v stenách domu. V prípade súkromného domu je lepšie použiť napájací a výfukový systém s núteným pohybom vzduchu.

Vetranie vo vidieckom dome s vlastnými rukami - dôležitou a nevyhnutnou podmienkou normálnej prevádzky miestnosti.

Neprítomnosť takejto situácie vedie k nasledujúcim následkom:

• V dôsledku ľudského dýchania sa používa vyhrievaná voda na umývanie a pranie, varenie, sušenie oblečenia atď. vlhkosť sa zvyšuje v miestnosti. Ak sa nezmení vlhký vzduch na čerstvý a suchý včas, bude pozorovaný výkyv, kondenzácia na oknách a iných chladných povrchoch, rast hubových organizmov a patogénnych baktérií;
• Zníženie koncentrácie kyslíka vo vzduchu spôsobí zníženie výkonu, závrat a celkové zhoršenie blahobytu domácnosti;
• V dome sa bude hromadiť prach, čo tiež zvyšuje riziko patogénnej flóry a rastlín húb;
• Výrobky na spaľovanie sadzí a plynov v kuchyni sa usadia na povrch stien, stropu a nábytku, pričom na nich zostávajú mastné ložiská;
• Stavebné konštrukcie absorbujú prebytočnú vlhkosť, čo vedie k predčasnému poškodeniu v dôsledku korózie, poškodenia plesní a baktérií.

Venujte pozornosť! Správne vetranie súkromného domu vlastnými rukami je nevyhnutné nielen ako podmienka pohodlia, ale ako nevyhnutná podmienka pre bežné používanie priestorov a života jeho obyvateľov.

druh

Schéma ventilácie v súkromnom dome s vlastnými rukami môže byť organizovaná rôznymi spôsobmi. V ideálnom prípade sa vyberá na základe výsledkov výpočtov, ale moderné riešenia sú čoraz viac naklonené automatizovaným dodávateľským a výfukovým systémom.

Existujú tri typy ventilačných systémov:

1. prírodné. Rozdelené na organizované a neorganizované. Prvý sa skladá z vývodov a výfukových otvorov, pričom výfukové otvory sú vyťahované čo najvyššie pomocou ventilačnej rúrky a napájacie otvory sú umiestnené v spodnej časti, čo zaisťuje rozdiel v gravitačnom tlaku a vytvára craving; neorganizovaná ventilácia sa vykonáva infiltráciou a vetraním;
2. Nútené (mechanické). Tu vstup a výfuk vykonávajú sily ventilátorov, ktorých výkon a výkon sa vyberá pri zohľadnení charakteristík miestnosti. Existujú miestne a všeobecné výmeny, môžu mať manuálne, diaľkové alebo automatické riadenie, najčastejšie - kombinované;
3. kombinovaný. Zvyčajne sa do existujúceho prírodného systému pridáva povinné výfukové plyny alebo zásoby, ktoré sú zahrnuté v okamihu silného dymu alebo počas sušenia bielizne.

Ak prírodné a kombinované systémy nespôsobujú žiadne zvláštne otázky, povinné sú charakterizované zvýšenou zložitosťou. Je to spôsobené skutočnosťou, že tieto riešenia prekonali najväčší vývoj a sú výsledkom využívania nových technológií a myšlienok.

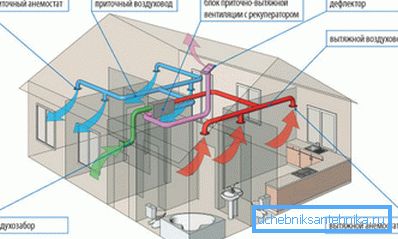

Mechanické vetranie vo vašom dome s vlastnými rukami môže mať bezkusové a bezkanálové prevedenie. V prvom prípade sa vzdušná hmota pohybuje cez potrubný systém a hriadele do vstupných a výfukových bodov, v druhom prípade je úloha kanálov vykonávaná v podzemnom alebo medzistupnom priestore.

Bezkamenové systémy sú považované za najsľubnejšie a pohodlnejšie, ale dnes sú v určitom zmysle know-how, a preto sú v našej krajine zriedkavé. Systémy vetrania kanálov umožňujú vytvárať komplexné rozvetvené siete s bodovým napájaním a prívodom vzduchu, ktoré sa riadia pomocou automatizácie a môžu pracovať v rôznych režimoch v závislosti od podmienok okolitého priestoru.

Venujte pozornosť! Systémy vetrania kanálov umožňujú najefektívnejšie zorganizovať systémy filtrácie vzduchu, rekuperáciu tepla, vykurovaciu alebo chladiacu hmotu, automatické zatváranie alebo otváranie kanálov, ochranu pred požiarmi, dymom a inými nehodami.

Popri všeobecnom systéme môžu byť miestne zostavy inštalované samostatne: vetranie kanalizácie v súkromnom dome s vlastnými rukami, prevzdušnenie suterénu, vetranie podzemných alebo podkrovných priestorov atď.

Návrh a inštalácia

Výpočet vetrania sa môže uskutočniť na základe zjednodušenej schémy alebo výpočtu výkonnosti (výmenného kurzu). Množstvo výmeny je pomer prichádzajúceho vzduchu k objemu miestnosti za jednotku času.

Predpokladá sa, že násobnosť za 60 minút, napríklad násobnosť 0,5 znamená, že za hodinu bol objemom čerstvého vzduchu polovičný objem miestnosti a početnosť rovnajúca sa jednej znamená úplnú zmenu vzduchu za hodinu.

Výkonnosť v rôznych miestnostiach je nastavená inak. Podľa SNiP 2.08.01.89 - "Rezidenčné budovy", dodatok 4, je vybraný pomocou tabuľky:

Po určení výmenného kurzu vzduchu sa spotreba vzduchu dá ľahko určiť podľa vzorca:

L = V * n, kde:

• L je požadovaná prietoková rýchlosť
• V je objem miestnosti
• n je početnosť výmeny.

Ďalej určite rýchlosť pohybu vzduchu. Pre prírodné systémy je 1 - 2 m / s, pre mechanické - nie viac ako 3 - 4 m / s. Keď poznáte množstvo prietoku vzduchu a rýchlosť jeho pohybu, môžete určiť hodnotu prierezu potrubia pomocou grafu:

Pokyn je jednoduchý:

1. Určujeme celkovú spotrebu vzduchu celého systému a zaokrúhľujeme ho. Potom odložíme hodnotu získanú na vertikálnej osi;
2. Potom na horizontálnej osi vyrazíme hodnotu rýchlosti toku;
3. Z bodu na horizontálnej osi, ktorá zodpovedá rýchlosti, zostupujeme priamou vertikálnou čiarou k priesečníku čiarou vyvedenou vodorovne z bodu na osi x zodpovedajúcom prietoku;
4. Z dosiahnutého priesečníku klesáme na najbližšiu spodnú čiaru na schéme a určujeme rozmery potrubného profilu alebo jeho priemeru.

Venujte pozornosť! Pri absencii skúseností a zručností týchto výpočtov je lepšie zveriť návrh a inštaláciu komplexnej rozvetvenej ventilácie odborníkom. Cena práce staviteľov bude nižšia ako náklady na zmeny a výmenu zariadení.

Nasleduje výber vybavenia na základe vypočítaných údajov o výkonnosti a veľkosti kanálov. Vzduchové výustky sa nachádzajú v spodnej časti steny (pokiaľ je to možné) a odsávajú sa v najviac znečistených oblastiach (toalety, kúpeľne, kuchyne) pod stropom.

záver

Ventilačný systém je nevyhnutným riešením pre bežnú prevádzku moderného domu. Voľba jednej alebo druhej odrody závisí od vlastností konštrukcie, ale najčastejšie používa mechanické obvody napájania a výfuku. Videá v tomto článku vám pomôžu lepšie pochopiť problém.
